Подключение смартфона к GNSS приемнику JAVAD

Новый высокопроизводительный геодезический GNSS приемники Javad Triumph — это вершина инженерной мысли, не требующая затрат на покупку и использование контроллера. Взамен контроллеру есть возможность его управления с помощью смартфона.
В данной статье мы расскажем, как подключить смартфон к приемнику JAVAD и с помощью какого приложения осуществляется его управление.

Приложение JAVAD Mobile Tools для Android

Javad Mobile Tools (далее JMT) – это приложение для смартфонов и планшетов с ОС Android, созданное для управления приемниками JAVAD GNSS для выполнения съемки в режиме статики с использованием служб NGS OPUS и JAVAD DPOS. Оно позволяет так же конфигурировать RTK базу и ровер, и выполнять RTK съемку и вынос в натуру, а также переводить координаты с использованием координатных систем и организовывать данные в виде проектов. Устройство может быть соединено с GNSS приемниками через Bluetooth, Wi-Fi или соединено через Интернет.

Установка приложения

Программное обеспечение JMT может быть загружено и установлено с сервиса Google Play. После разовой установки оно может быть установлено на все устройства Android, работающие с одинаковым Google ID.

Подключение к приемнику JAVAD и его настройка

Существует несколько способов подключить Android-смартфон к GNSS приемнику JAVAD:
• Подключение по Bluetooth;
• Подключение по WiFi, когда устройство Android становится мобильной точкой доступа и приёмник подключается к WiFi сети, образуемой ей;
• Подключение по WiFi, когда используется внешняя точка доступа (например переносная точка мобильного оператора или офисная точка доступа). И тогда Android-смартфон и GNSS приемник оказываются в одной Wi-Fi сети;
• Подключение через Интернет к удаленным приемникам

Подключение по Bluetooth

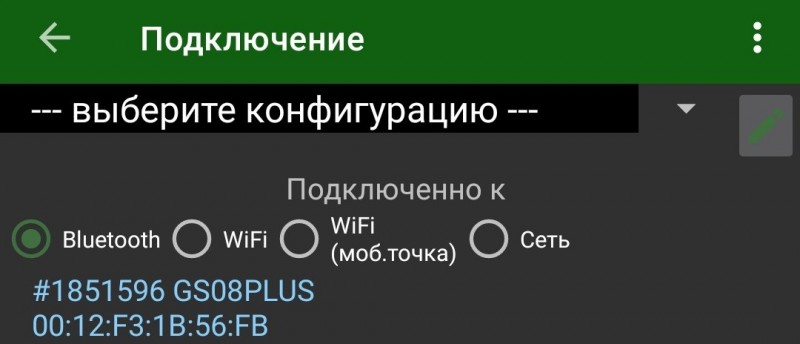

Подключение по Bluetooth – это самый простой способ подключения к GNSS приемнику JAVAD. В окне Подключение выберите радиокнопку Bluetooth. При таком подключение ничего не нужно настраивать в приемнике, просто выберите приемник, появившийся в синем списке доступных устройств. При первом подключение нужно ввести PIN код для образования пары (обычно это 1234). В следующий раз можно просто выбрать запомненное подключение из выпадающего списка сохраненных подключений и JMT начнет подключение к этому приемнику.

Подключение по WiFi

WiFi подключение гораздо быстрее чем Bluetooth и имеет слегка большую дальность связи. Но подключение по WiFi требует настройки приемника. Приемник должен быть настроен либо при помощи офисной программы NetView, либо подключен вначале по Bluetooth, а затем перенастроен при помощи JMT. Для последнего служит команда «Переподключить по WiFi» из основного экрана (потребуется ввести WiFi пароль)
Есть 3 способа перенастройки WiFi:
• Подключение к устройству Android как мобильной точке;
• Подключение приемника к той же WiFi сети, что использует сейчас Android устройство;
• Настроить приемник для работы с iPhone/iPad (сам приемник станет Wi-Fi точкой доступа).
Так в этом диалоге введите же введите пароль от WiFi сети и нажав подходящую кнопку произведите нужную перенастройку Wi-Fi в приемнике. После перенастройки приемник перезагрузится, JMT переключится на режим подключение по WiFi и начнет поиск приемников в сети. Все найденные устройства будут отображены в зеленом списке. Нажав на название в списке, начнется связь. Когда соединение будет установлено, IP-адрес приёмника будет сохранен и в следующий раз вы можете просто выбрать его из выпадающего списка сохраненных соединений.

Подключение к удаленному компьютеру через Интернет

Последний вариант – это подключение к удаленному компьютеру. Выберите «Сеть». Введите IP-адрес приемника, сетевой порт и логин с паролем для доступа к приемнику. Когда соединение будет установлено все эти настройки будут сохранены и можно будет выбирать их в следующих раз из выпадающего списка сохраненных соединений.
