Оптический теодолит, классификация и виды

Угломерный геодезический инструмент, с помощью которого измеряют углы в горизонтальной и вертикальной плоскости, называемые соответственно горизонтальными и вертикальными. Совместно с измерениями расстояний между точками, дальнейшими вычислениями и уравниванием получают конечный результат в виде пространственных координат снимаемых точек.

Теодолиты имеют свою историю развития. Изначально его конструкция представляла механическое устройство с металлическим угломерным кругом (лимбом), с дополнительным отсчетным приспособлением (верньером), со зрительной трубой. С появлением стеклянных круговых лимбов, оптической системы передачи и считывания угловых отсчетов (микроскопа) возникла эра оптических теодолитов. При возникновении новых электронно-вычислительных технологий в геодезическое приборостроение стали внедряться новые типы теодолитов, называемые электронными. В них применяется двоичная система кодирования отсчетов на лимбе с передачей цифровой информации угловых измерений на экран дисплея.

В настоящее время применение оптических теодолитов, из-за слабой конкурентной способности с новейшими электронными тахеометрами, можно считать прикладным. Возможно, в будущем они сами станут историей. Но сейчас они могут использоваться:

• в северных регионах с экстремально низкими температурными условиями в зимнее время, в которых не всякая электронная техника срабатывает;
• в подземном шахтном строительстве с опасными и вредными внешними факторами;
• при разбивочных работах в строительстве малоэтажных зданий и подземных инженерных коммуникаций;
• для выполнения отдельных геодезических процессов с использованием геометрических возможностей прибора (выставление опалубочных, железобетонных и металлических всевозможных конструкций, исполнительных съемок);
• возможно и другое применение, связанное с решением различных задач инженерной смекалкой.

Классификации и виды теодолитов

В соответствии с государственными стандартами все теодолиты согласно конструктивной точности измерений именно горизонтальных углов делят на группы:

• высокоточных (Т1, ТБ1), со среднеквадратической погрешностью (СКП) измерения одиночного угла не более одной секунды;
• точных (Т2, Т5) со СКП не более пяти секунд;
• технической точности (Т15, Т30), к которой относятся все другие угломерные инструменты.

 В связи с конструктивными особенностями приборов в номенклатуре теодолитов после значений СКП указываются буквенные символы, означающие соответствующий тип инструмента:

• 2Т5К, с компенсатором;
• 4Т30П, с прямым изображением;
• 3Т2КА с автоколлимационным окуляром;
• 2Т30М, маркшейдерский;
• Т30, без буквенных обозначений означает традиционный инструмент с цилиндрическим уровнем при вертикальном круге.

 В зависимости от конструкции элементов горизонтальных кругов, статического или вращающегося положения и взаимосвязи лимба и алидады можно выделить еще два вида инструментов:

• повторительные, дающие возможность лимбу вращаться или не вращаться совместно с алидадой вокруг оси, при закреплении алидады и откреплении лимба;
• не повторительные приборы только с закрепляющей функцией лимбов.

Каждый оптический теодолит можно также отнести к какому-то типу в зависимости от назначения его применения:

• геодезический;
• маркшейдерский;
• астрономический;
• тахеометр, которыми были теодолиты с маркировкой ТТ и такие модели Т5, Т30.

Устройство теодолита

Все группы теодолитов имеют практически одну принципиальную схему своей конструкции. В нее входят такие основные части:

• основание с подставкой, на котором закреплена вращающаяся часть инструмента;
• собственно вращающаяся часть, состоящая из нижнего горизонтального круга с цилиндрическим уровнем, двух вертикальных колонок (одна с вертикального кругом и компенсатором наклона), зрительной трубы и микроскопа отсчитывания.

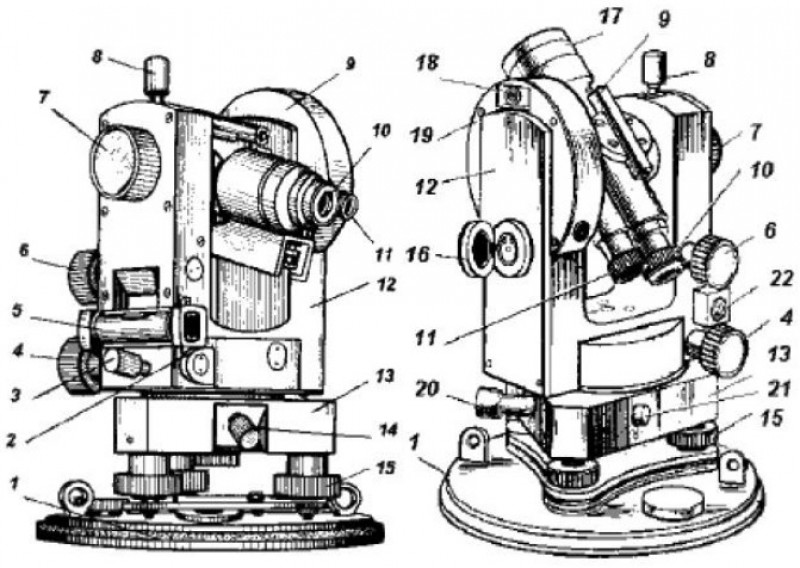

Более детальное строение подробно изображено на Рис.1. Внешний вид оптического теодолита Т30. Каждый отдельный узел у него имеет свое назначение и взаимоувязан геометрическими и конструктивными связями.

Металлическая широкая площадка (1), служит для крепления инструмента на штативе с помощью станового винта.

Горизонтальный круг (2) в нижней части корпуса прибора состоит из отсчетного механизма (алидады) с закрепительным винтом (3), микрометренного винта (4) наведения, цилиндрической ампулы горизонтального уровня (5) служит для вращения на 360º.

Вертикальный круг (19), представляющий единое целое с вертикальной стойкой (12), содержит в себе отсчетное приспособление с зеркалом подсветки (16) и паз для фиксации буссоли (18). Имеет своим предназначением измерять вертикальные углы (наклона).

На второй вертикальной стойке установлен закрепительный винт (8), кремальера (7) для фокусирования изображения и микрометренный винт вертикального круга (6) для точного выведения зрительной трубы.

В состав зрительной трубы, конструктивно закрепленной между двух стоек, входят визир (9), окуляр в виде линзы для просмотра изображения в поле зрения трубы (10), окуляра отсчетного микроскопа (11) и объектива (17). Она предназначена для наведения на визирные цели.

В конструкции трегера (21), содержащего подъемные винты (15), находятся лимб в виде круглого кольца с размеченными делениями на его шкале (13), его закрепительный (14) и микрометренный (20) винты.





Рис.1.Внешний вид оптического теодолита Т30

Оптические теодолиты, основное предназначение которых в измерении углов, представляют конструктивную схему, состоящую из трех систем:

• измерительной;
• наведения;
• ориентирования.

В систему ориентирования входят геометрические взаимные связи отвесного и горизонтального положения между осями вращения инструмента, уровнями и отвесами.

Система наведения включает в себя вращающиеся механизмы, геометрию и оптику зрительной трубы.

Система измерений представляет вертикальный и горизонтальный круги со шкалами обоих лимбов, отсчетных приспособлений алидады и оптического микроскопа.

Система измерений теодолита

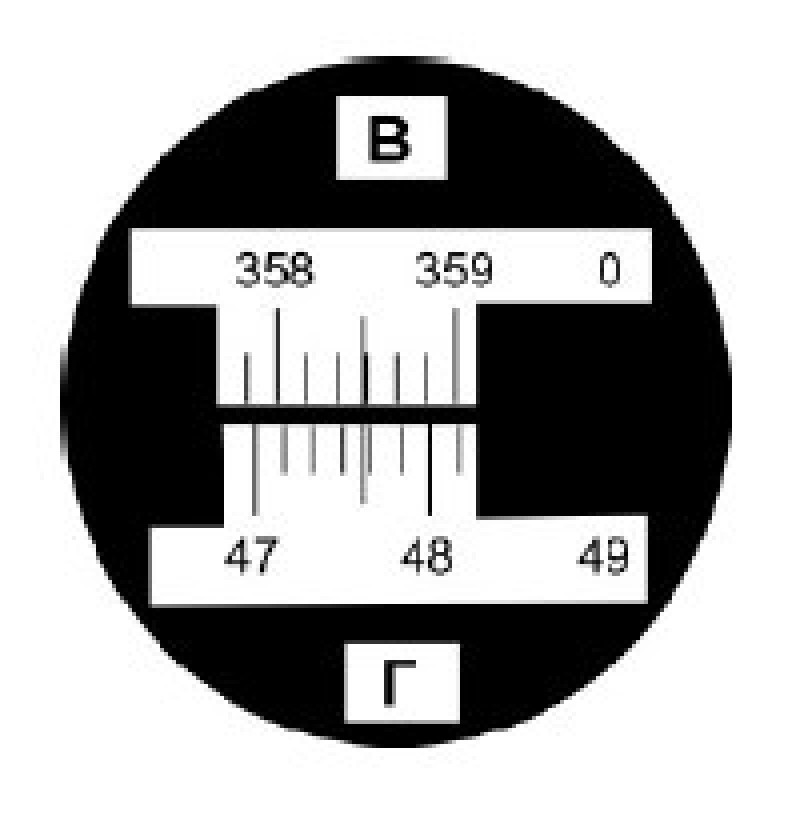

Представляет собой механизм считывания со шкалы недвижимого кольца лимба относительно штриха подвижной алидады угловых отсчетов и передачи через оптическую систему в окуляр микроскопа. Считывание ведется в одних моделях приборов по горизонтальному и вертикальному кругу по одной стороне лимба (односторонняя система), а в других инструментах по двум сторонам (двухсторонняя). Штриховой микроскоп с односторонней системой считывания показан на Рис.2. Отсчеты вертикального и горизонтального угла.

Рис.2. Отсчеты вертикального и горизонтального угла.

В разных теодолитах в зависимости и от их точности, и от конструктивных особенностей отсчетные устройства могут быть и другого вида: шкаловые микроскопы, оптические микрометры.

Система наведения теодолита

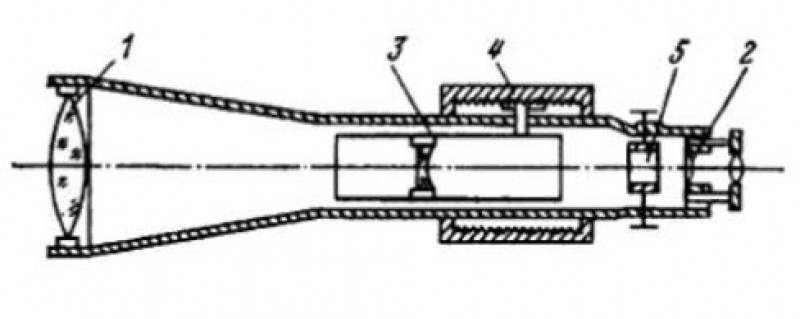

Состоит из зрительной трубы и связанными с ней микрометренными винтами для точного наведения на цель наблюдения. Сама зрительная труба представляет металлический корпус, оптическую систему, состоящую из объектива (1) с окуляром (2), сетки нитей (5), фокусировочной линзы (3) с кремальерой (4). Оптическая схема основной детали устройства наведения показана на Рис.3. Зрительная труба.



Рис.3. Зрительная труба.

Визирование на удаленные точки осуществляется через линзу окуляра и фокусирование изображения с помощью винта или кольца кремальеры, передвигающей внутреннюю фокусировочную линзу. При появлении четкого изображения в объективе точное наведение на цель выполняют с применением сетки нитей, видимость которой регулируется диоптрийным кольцом. Линия, невидимо проходящая через центры окуляра и объектива, считается визирной осью. Соответствие ее положения конструктивным и геометрическим условиям относительно осей других узлов оптического прибора проверяется выполнением рабочих испытаний инструмента.

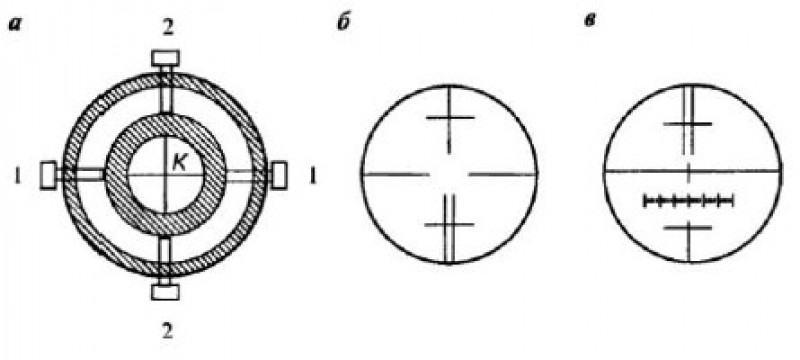

Рис.4. Устройство сетки нитей (а) и изображение в поле зрения окуляра в приборах Т30 (б), Т30М (в).

Система ориентирования теодолита

Дает возможность ориентировать инструмент относительно отвесной линии и точного центрирования над пунктами с известными координатами, определяющими их положение в пространстве. К этим устройствам в теодолитах относятся:

• узлы оптического отвеса, нитяного подвеса и точки центрировки (сверху трубы);
• ампулы цилиндрического и круглого уровней.

Испытания и поверки теодолита

Получив прибор в эксплуатацию, необходимо обязательно провести испытания на соответствие его рабочим характеристикам. С каждым из них в укладочной коробке должна быть инструкция по эксплуатации или паспорт с техническими параметрами, комплектованием, устройством и особенностями данной конкретной модели, техническими и регламентными работами по обслуживанию, поверками, способами их проведения, юстировок и исправления, позволяющими привести прибор в рабочее состояние. У каждой конкретной модификации инструмента существуют свои конструктивные особенности. И полученное руководство, поможет правильно разобраться с эксплуатационными особенностями, отсчетными устройствами и другими характерными деталями теодолита.

Независимо от того, имеется ли в паспорте прибора отметка о его метрологической проверке, необходимо самостоятельно провести стандартные поверки. Весь комплекс испытаний, как правило, записывается в специальный журнал поверок с их результатами. В стандартные поверки по соблюдению геометрических условий осевых элементов теодолита входят поверки:

• взаимодействия деталей;
• уровней, компенсатора;
• устойчивости штатива и подставки;
• наклона горизонтальной нити сетки нитей;
• отвесности оси оптического центрира;
• определение наклона горизонтальной оси прибора относительно вертикальной;
• определения коллимационной ошибки и места нуля;
• определение коэффициента нитяного дальномера;
• определение рена отсчетного устройства.

Периодически, помимо обычно ежегодной метрологической проверки, в течение года проводятся регламентные работы по техническому обслуживанию.
