Обратный клапан для канализации: для чего нужен и когда необходима установка

Рубрика: Канализация

Продолжается серия публикаций, посвященных основным принципам, устройству и правилам проектирования, монтажа, безопасной эксплуатации и регулярному обслуживанию систем канализации. Корректно спланированная и собранная канализация не должна вызывать проблем у владельцев домов или квартир. Однако, из-за специфики данной инженерной системы, даже незначительная авария может превратиться в серьезную проблему.

Тема статьи, которую мы будем рерайтить, - специальное устройство в системе канализации, которое призвано минимизировать последствия некоторых аварий. Это устройство, о котором мало кто знает, будет полезным как для владельцев загородных домов, так и для жильцов квартир, особенно расположенных на нижних этажах. Речь идет об обратном клапане для канализации: его назначение, устройство, принцип работы, а также факторы, которые следует учитывать при выборе и установке.

Для чего нужен обратный клапан?

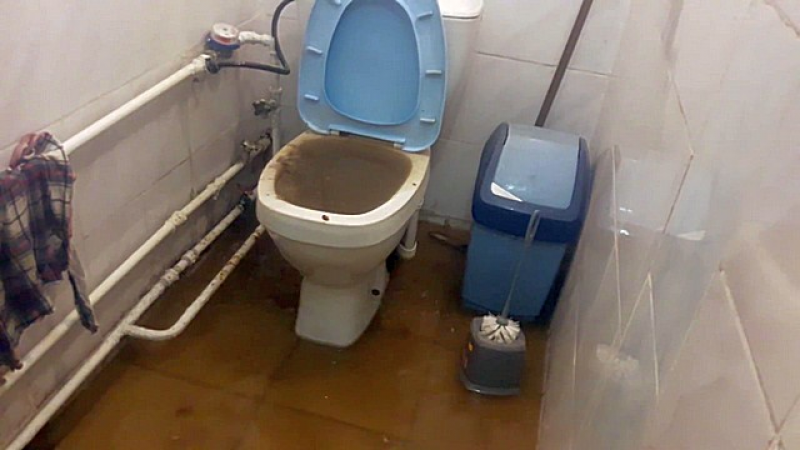

Очень сильно эмоционально могут рассказать о таком случае те, кто хоть раз в жизни сталкивался с проблемой, когда стоки из унитаза начинают фонтаном разливаться по санузлу и даже захватывать соседние помещения. Наверное, сложно представить более отвратительную ситуацию на бытовом уровне. Ведь не только приходится бороться с наводнением, но и с водой, полной грязи, что вызывает отвращение. А после этого еще нужно справляться с остаточными запахами, которые не исчезают сразу даже после самой тщательной уборки.

Как такое возможно? Ведь система канализации разрабатывается и устанавливается таким образом, чтобы вода всегда свободно вытекала по всей длине вертикальных и горизонтальных труб, под воздействием силы тяжести.

Действительно, такие ситуации не должны иметь место. Однако, они могут возникать из-за неправильной установки труб или нарушения правил эксплуатации системы канализации.

Допустим, существуют ясные рекомендации относительно уклона труб в зависимости от их диаметра. Однако, некоторые "специалисты" считают себя умнее разработчиков СНиП и, возможно, с целью упрощения укладки, решают действовать по своему усмотрению, устанавливая уклон "на глаз". Такое поведение может привести к возникновению участков трубопровода, которые подвержены возможному засорению. Интересно, что как менее, так и более крутой уклон недопустимы - все должно соответствовать рекомендациям.

Уклон канализационный труб – какой нужен, и почему это так важно?

Казалось бы, что плохого в том, если увеличить уклон – ведь вода станет сходить только быстрее? Оказывается, такое «самовольство» может потом наказываться получением плотного, трудно пробиваемого засора. Каким же должен быть уклон канализационных труб по строительным нормативам – читайте в специальной публикации нашего портала.

Если песчаная подушка недостаточного качества, а также если поворот или перепад глубины подземной трассы были выполнены без использования колодца, то возможны опасные последствия, связанные с прогибом трубы. Кроме того, существуют и другие причины, связанные с характеристиками проекта.

Однако это особенно относится к владельцам домов, имеющих автономную систему стокоотвода. В этом случае ситуация немного проще, поскольку если отвод стоков начинает функционировать неэффективно, владелец обычно немедленно сигнализирует о проблеме и принимает срочные меры для восстановления работоспособности системы. В то же время, он запрещает своим домочадцам нагружать канализацию.

В центре внимания находятся проблематичные наводнения, которые в основном затрагивают квартиры, расположенные на нижних этажах высотных зданий в городе. В этом случае, причиной является не дефект в системе канализации, а скорее низкий уровень культуры (или просто недостаток интеллектуального развития) отдельных жильцов данного дома.

Без всяких раздумий о возможных последствиях и не обращая внимания на замечания (а порой даже реагируя агрессивно на них), они настойчиво продолжают выбрасывать в систему канализации (главным образом через унитаз) все, что только может пройти через нее. Среди этих предметов находятся полиэтиленовые пакеты, обычная бумага, тряпки, большие остатки пищи, картофельные очистки и другие вещи.

Все эти факторы приводят к возникновению пробок в системе стояков (обозначено на схеме красным эллипсом) или в трубах после перехода стояка на горизонтальный участок, например, в подвале многоэтажного здания. В результате, стоки сталкиваются с препятствием, и потоки начинают заполнять свободные пространства в трубах. Внешне это может проявиться не сразу, и владельцы могут заметить проблему с задержкой, то есть стоки из всех квартир продолжают активно использовать канализацию.

Первая доступная точка для свободного слива воды (в соответствии с принципом связанных сосудов) – это именно туалет в квартире, находящейся сверху над местом засора. Таким образом, возникает риск возникновения неприятных ситуаций с излишками нечистот.

Горизонтальные участки труб являются наиболее подверженными закупорке пробками. Следовательно, первые этажи оказываются в главной опасности. Однако жильцам остальных этажей не стоит быть беззаботными, поскольку опыт сантехников показывает множество случаев образования пробок и на вертикальных стояках.

Даже владельцам домов, уверенным в правильности установки автономной канализации, не следует расслабляться.

Ясно, что учить своих семейных членов правилам использования канализации - намного проще, чтобы поддерживать порядок. Однако, как быть уверенным, что ребенок во время игры не поместит свою мягкую игрушку или что-то еще в унитаз, что может вызвать засор? Поэтому возможен и залив, хотя, конечно, не такой масштабный, поскольку хороший владелец немедленно примет соответствующие меры.

Кроме того, в частном доме имеется еще одна потенциальная опасность затопления жилья через канализацию – во время очень сильных или продолжительных дождей, при массовом таянии снега или в период половодья, когда система канализации может быть перегружена и не справляться с эффективным отводом больших объемов стоков.

Можно прийти к следующему выводу: для обеспечения защиты своего имущества от подобных неприятностей необходимо установить специальное устройство, которое будет находиться между стояком и внутренней канализацией в квартире. Это устройство должно без проблем пропускать стоки в сторону слива, однако надежно закрывать проход для любых внешних объектов. Именно такую функцию выполняет обратный клапан для канализации, и не только.

Кстати, иногда возникает необходимость использования обратного клапана для решения данной проблемы. Существует множество случаев, когда крысы проникают в дом через канализационные трубы. Также известно, что в южных широтах иногда в дома могут проникать даже экзотические животные, такие как пресмыкающиеся. Поэтому установка обратного клапана на канализационной трубе является отличным способом защитить дом от таких нежелательных "визитов".

Как устроен канализационный обратный клапан

Рерайт текста: Обратный клапан - это простое устройство, которое имеет своё название по причине своей основной функции - предотвращать движение жидкости в обратном направлении. В нейтральном положении заслонка находится внизу, и даже при небольшом давлении стоков канализации, она будет открыта, пропуская их. Однако, если возникает обратное движение (вызванное переполнением трубы дальше по направлению движения), заслонка немедленно закроет проход.

Различия клапанов по способу врезки в систему

Клапаны применяются для установки на трубы канализационной системы, имеющие разные размеры диаметра.

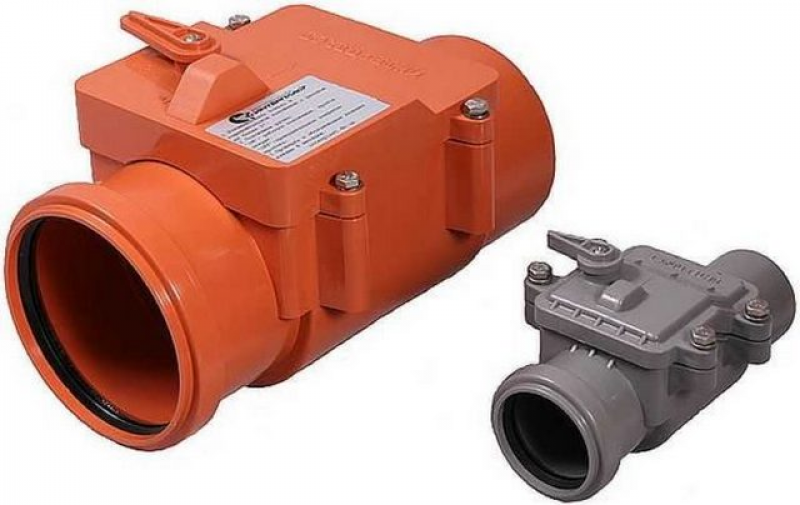

  • Как правило, модели, используемые на бытовом уровне, приведены к стандартам пластиковых канализационных труб с раструбным соединением – от 50 мм и выше.

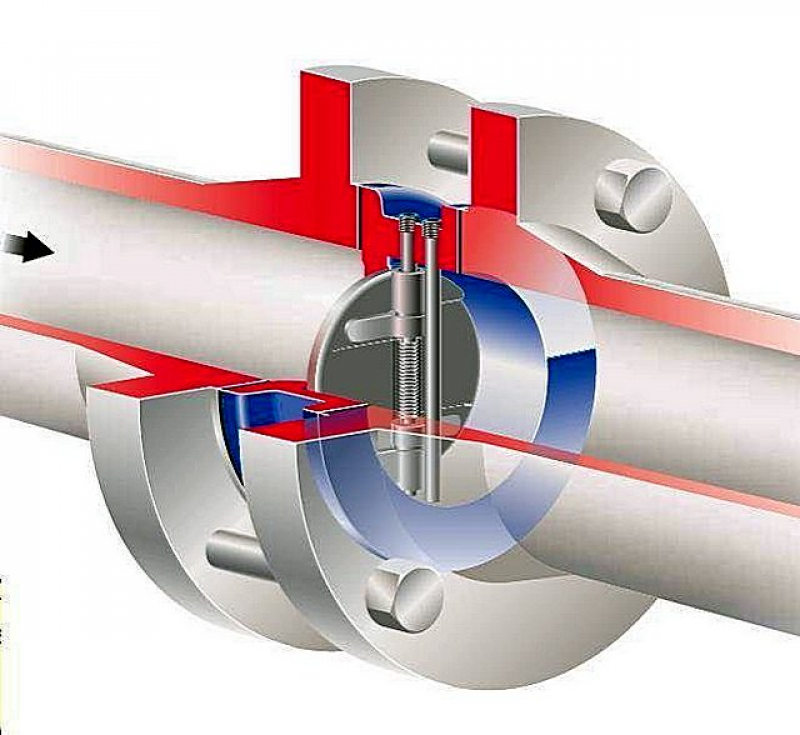

  • Начиная с диаметра DN200 и выше (как правило, в частной практике с такими канализационными разводками сталкиваться не приходится) обычно используются уже металлические клапаны с фланцевым соединением. При их монтаже уже требуется привлечение специалистов, в том числе для выполнения сварочных работ – для приваривания фланцев в нужных точках трассы.

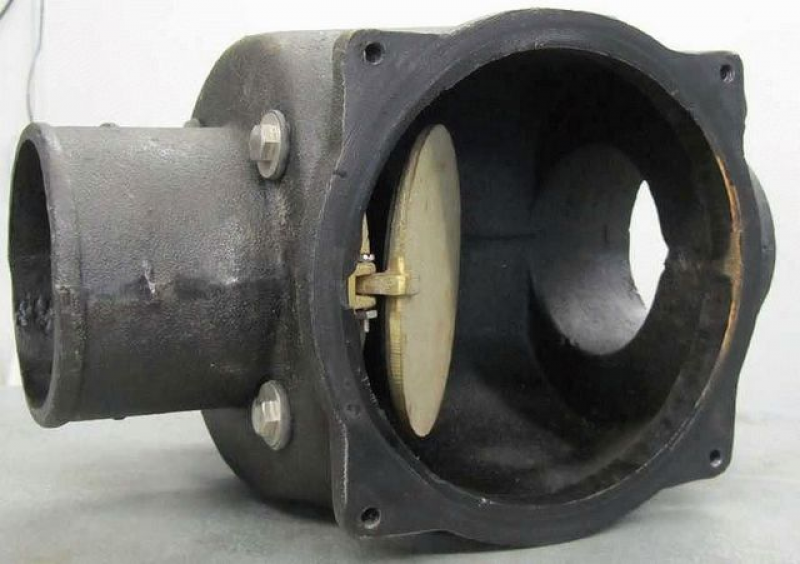

  • Клапаны на металлических канализационных трубах могут не крепиться непосредственно к фланцам, а устанавливаться между двумя фланцами, которые затем обтягиваются по кругу болтами или шпильками.

Рерайт: Эти устройства имеют более удобный и простой способ установки, поскольку требуется обжимать только один комплект шпилек на фланце. Однако, в таких клапанах невозможно установить ревизионное окно, поэтому при возникновении подозрений на неисправности или засоры, необходимо произвести обязательный демонтаж.

  • В автономных канализационных системах – вряд ли, а в централизованных, да, могут встречаться обратные клапаны в металлическом корпусе с патрубками, предназначенными для установки в раструбы чугунных канализационных труб старого образца.

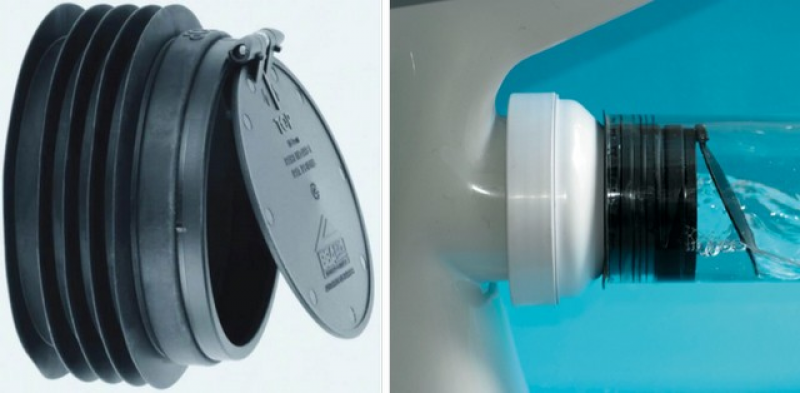

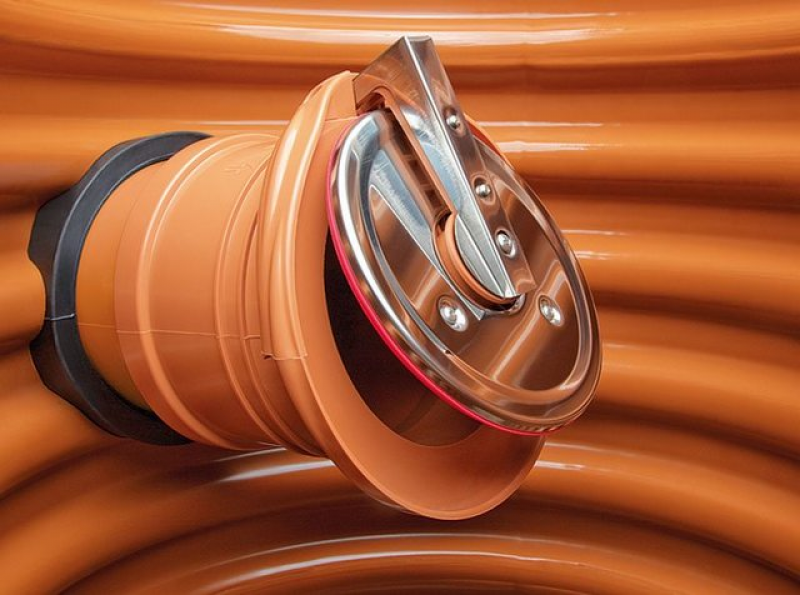

  • Наконец, существуют обратные клапаны, которые устанавливаются или в начале , или в конце трубы. Например, оснащенные собственной внешней манжетой, которые надевается на выходной патрубок (выпуск) унитаза. А далее уже одевается раструб канализационной трубы, и заслонка оказывается внутри нее.

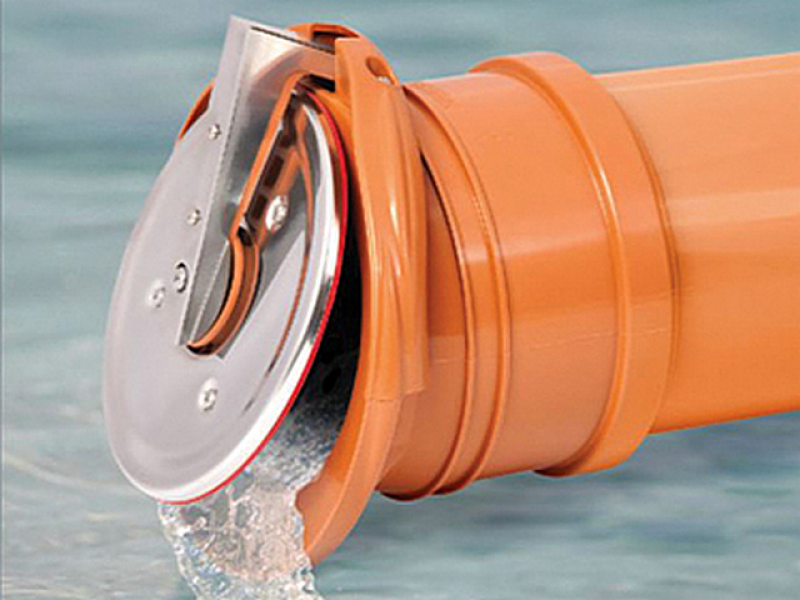

Или, наоборот, с использованием раструба - для установки на конечном участке трубы, который является последним вдоль трассы. Например, при входе в перепадный или поворотный колодец, или в месте, где происходит слив из трубы в канализационный коллектор.

Здесь основной упор делается не на предотвращение обратного потока канализационных стоков (хотя клапан также может справиться с этой задачей). Однако, пружинная створка становится непреодолимым препятствием для проникновения нежелательных существ, таких как крысы, в канал трубы. То есть, если нет потока жидкости, то отверстие трубы будет закрыто.

Различия по принципу действия запирающего механизма

Обратные клапаны для канализации отличаются друг от друга как по принципу работы, так и по механизму их запирания.

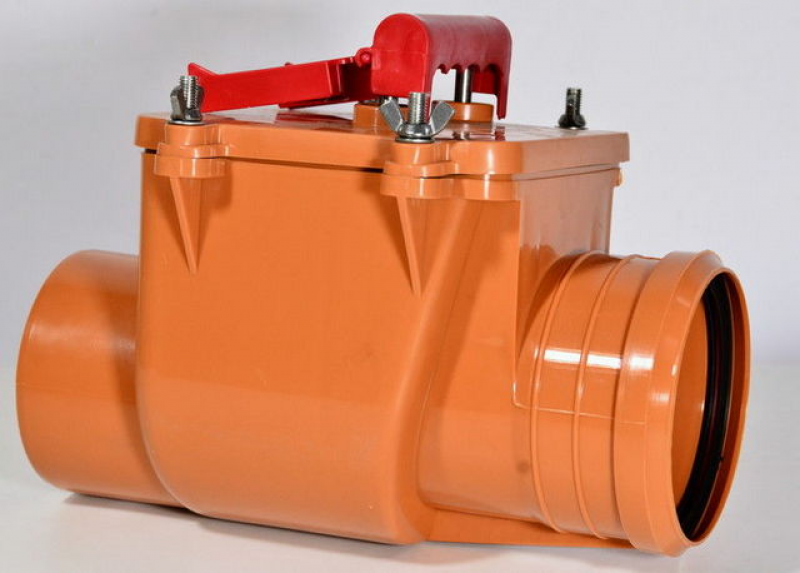

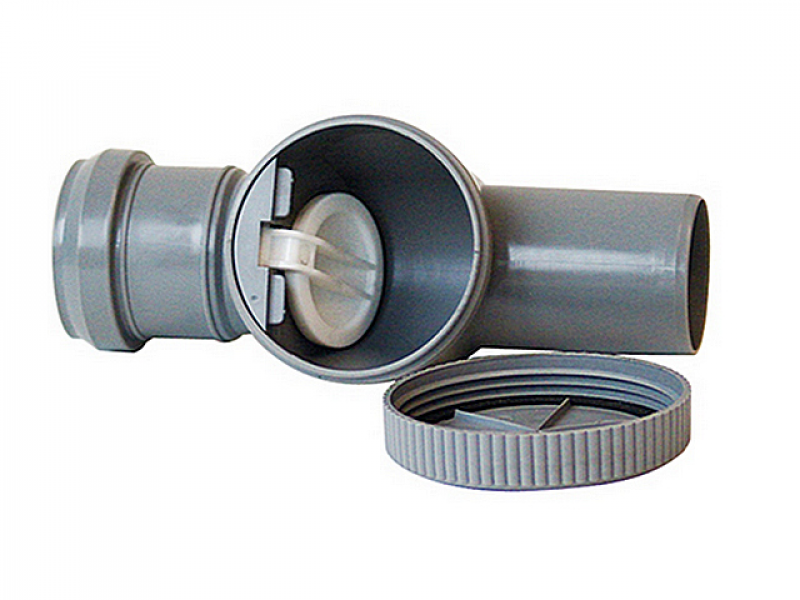

Поворотный или лепестковый клапан

Эти клапаны занимают лидирующую позицию по ряду причин, включая то, что они составляют примерно 90% (или даже больше) всех клапанов, используемых в системах канализации в квартирах или загородных домах.

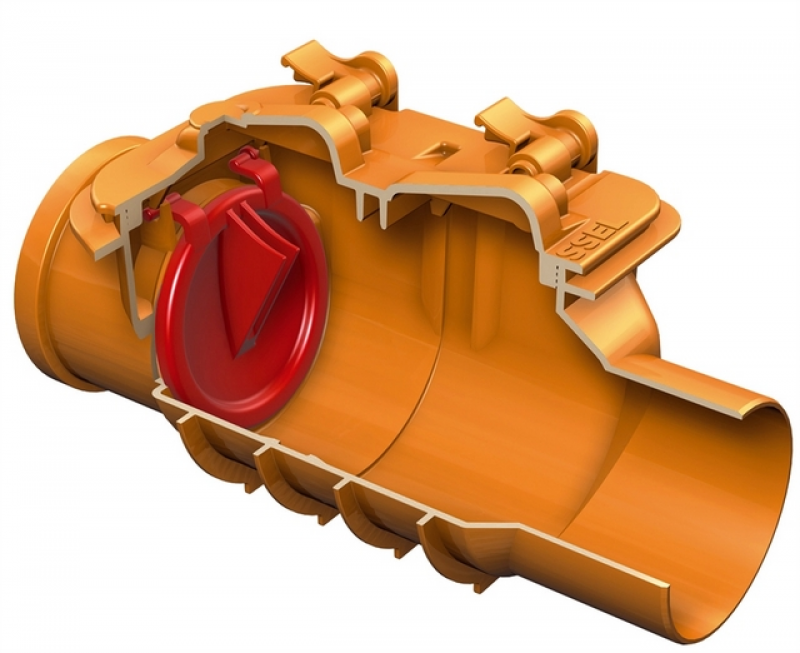

Устройство является простым в исполнении. Для закрытия используется круглая дверца, которая закреплена на шарнире внутри корпуса изделия. Дверца может быть оснащена пружиной или закрываться под воздействием силы тяжести. В моделях для горизонтального монтажа подвижное крепление этой дверцы расположено сверху.

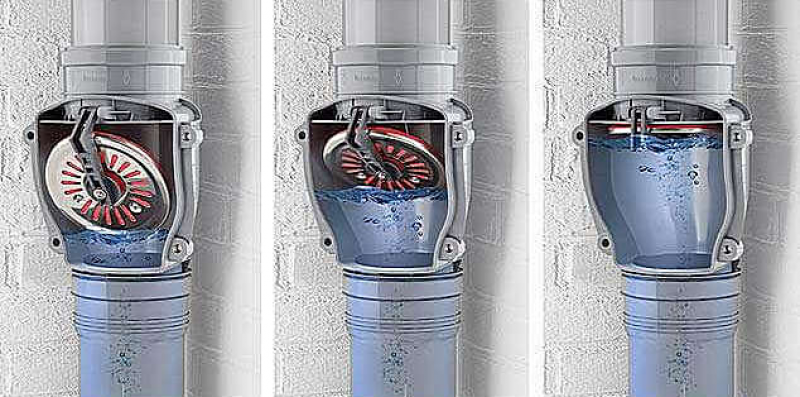

При передвижении сточных масс створка открывается под давлением жидкости. Сила открытия затвора зависит от объема перемещаемых стоков. Однако, если поток направлен в обратную сторону (появляется внешняя опора), створка будет плотно прижата к седлу, к которому она хорошо подогнана. Это означает, что клапан не позволит обратному потоку загрязнений проникнуть в дом или на местном уровне - в сантехническое устройство.

Сама заслонка, к сожалению, создает преграду для свободного пропуска больших включений в сточные воды. Если владельцы канализации все же допускают нарушения правил эксплуатации (как уже упоминалось), то клапан иногда становится местом засора. Поэтому такие изделия обычно оснащают ревизионными окошками. Эти отверстия могут закрываться крышкой, которая фиксируется винтами или защелками, резьбовой заглушкой и т.д. В любом случае, этот элемент конструкции клапана позволяет быстро и без необходимости сложного демонтажа достичь "проблемного" места для проведения прочистки.

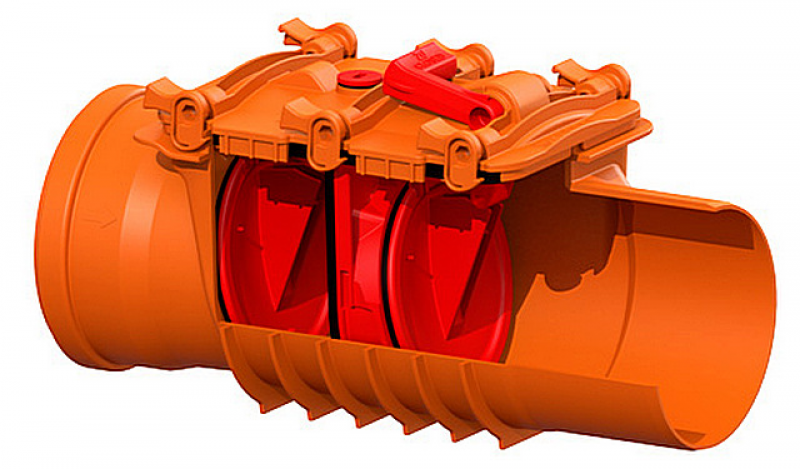

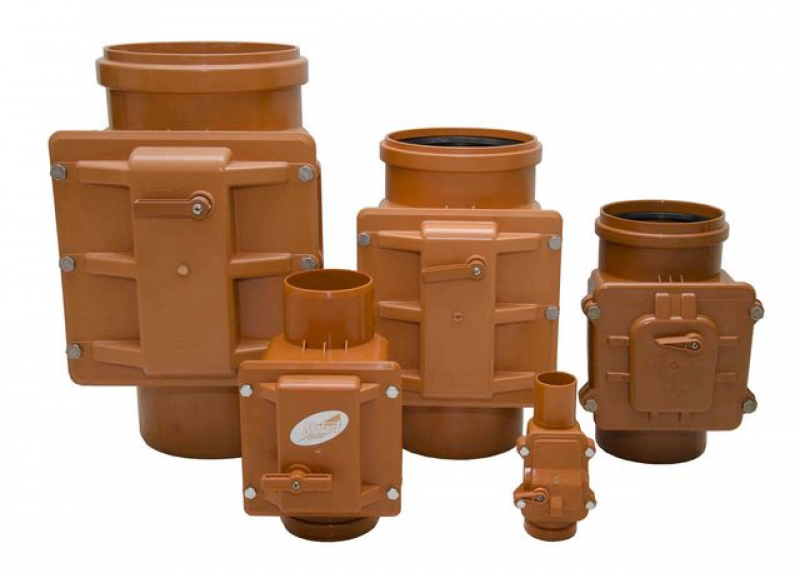

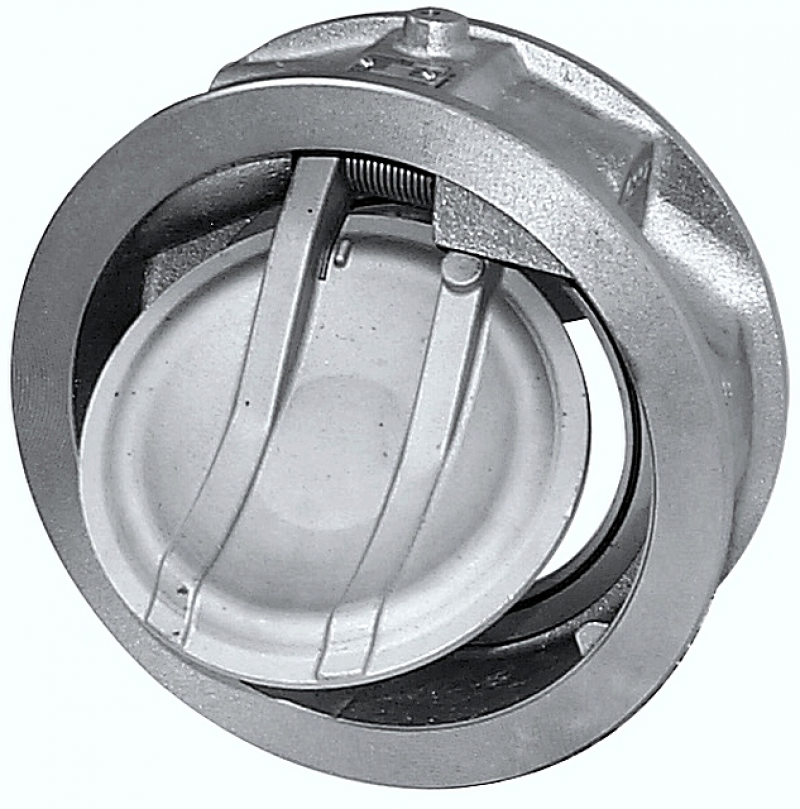

В клапанах диаметром 110 мм и больше может быть установлено две поворотные заслонки. Это имеет две основные цели. Во-первых, это обеспечивает надежность работы устройства в случае, если одна из заслонок не плотно прилегает к седлу из-за каких-либо помех. Во-вторых, вторая заслонка обычно оснащена рукояткой для ручного управления. Это позволяет оперативно закрыть клапан в случае аварии. В некоторых моделях рукоятка также позволяет регулировать максимальное открытие заслонки, что полезно при необходимости регулировки интенсивности потока стоков.

Однако, многие капаны, даже с одной защелкой, все равно имеют ручку для аварийного закрытия.

Некоторые самые продвинутые модели также могут быть оснащены электроприводом, который позволяет управлять закрытием заслонки удаленно. Однако, вопрос о необходимости такой функции для небольшой домашней канализационной системы остается спорным. В конечном счете, это решение остается на усмотрение владельца.

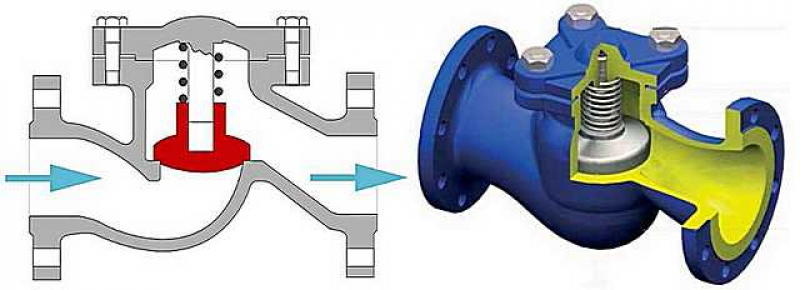

Запорный механизм подъемного типа

Редко встречаемый, но все же несомненный случай.

Этот клапан представляет собой металлический корпус с соединительными фланцами, нижняя часть которого похожа на обычную вентильную задвижку. Однако вместо вентиля сверху закреплена крышка, на которой имеется направляющий канал для движения штока с тарельчатой заслонкой. В нижней части корпуса клапана расположена пружина, которая при нормальном состоянии удерживает заслонку прижатой к седлу.

При работе пружины, оказываемое усилие должно быть достаточным для поднятия заслонки и открытия прохода для канализационных стоков. Однако, если жидкость начинает двигаться в обратном направлении, образуется обратный поток, который "помогает" пружине и плотно прижимает тарелку к седлу.

Необходимо отметить, что это не самое оптимальное решение, особенно для систем канализационных труб, в которых могут присутствовать крупные загрязнения. Из-за сложной формы канала в данном клапане, он может стать потенциальным местом для засоров. Хотя наличие съемной крышки позволяет производить очистку, все же не рекомендуется использовать его для стоков с большим количеством неопределенных примесей и загрязнений.

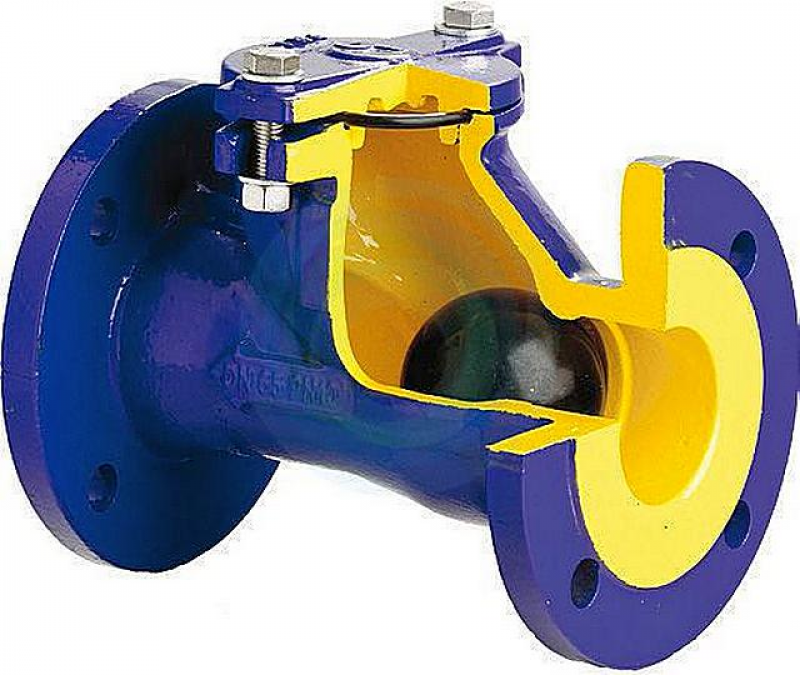

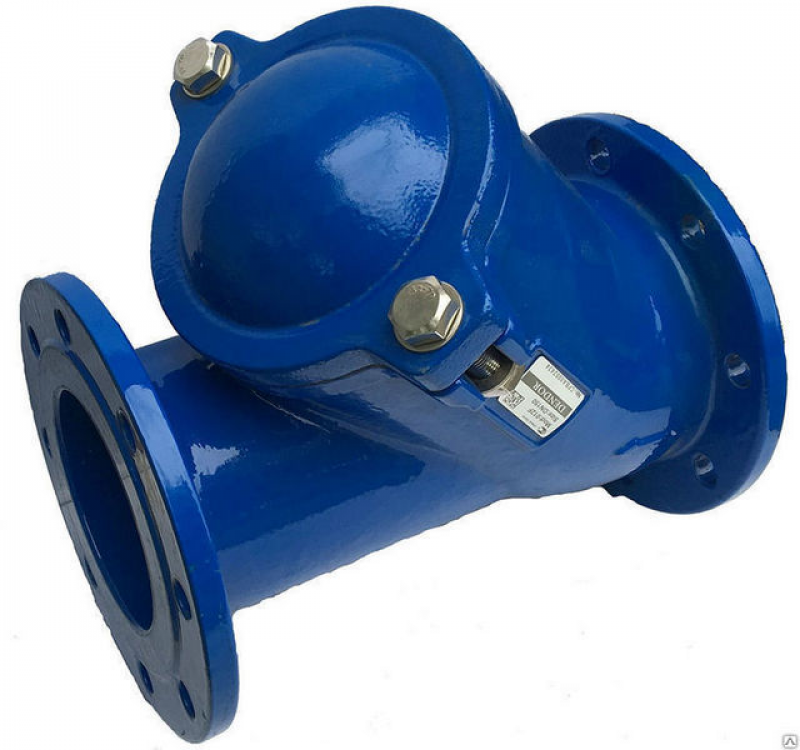

Обратный клапан шарового типа

Обратный клапан с заслонкой в форме шара представляет собой увлекательное и надежное устройство. Движение этого шара внутри корпуса позволяет блокировать или открывать проход для стока жидкости.

Шары могут быть изготовлены из синтетического каучука или алюминиевого сплава, но всегда покрыты каучуком. Это важно, чтобы шар хорошо прилегал к седлу капана. Некоторые модели также оснащены эластичной кольцевой прокладкой, чтобы обеспечить максимальную герметичность клапана в закрытом состоянии.

В верхней части корпуса находится полость, которая закрыта крышкой снаружи. Именно в эту полость будет перемещаться шар, если на него действует сила со стороны потока жидкости, движущегося в указанном направлении (показано стрелкой на корпусе). Для этого на внутренних стенках корпуса имеются два наклонных выступа-направляющих.

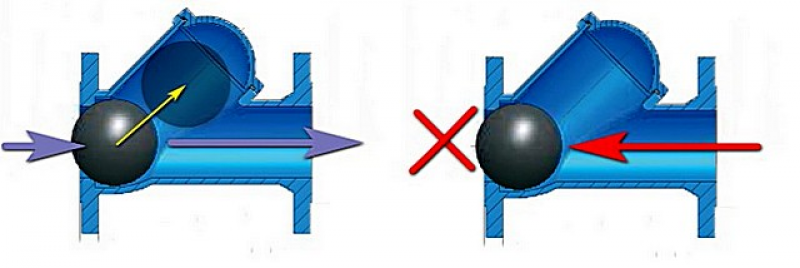

Давайте рассмотрим принцип работы на приведенной ниже диаграмме:

Все довольно просто. Шарик, находясь в спокойном состоянии, будет двигаться вниз под воздействием силы притяжения. Поэтому такой клапан разрешено устанавливать только на горизонтальном участке канализационной системы, с открытием ревизионного окна (скошенного отсека) только вверх. Невозможно установить этот клапан на вертикальном стояке канализации, поскольку он будет функционировать только при перемещении жидкости снизу вверх, что является характеристикой напорной трубы, которой в данном случае канализация не является.

В случае, когда поток движется в соответствующем направлении, давление жидкости достаточно для преодоления силы тяжести шара и перемещения его вверх по направляющим, что позволяет освободить проход. Увеличение напора потока приводит к более высокому перемещению шара и, следовательно, более сильному открытию клапана.

Однако, если поток по каким-либо причинам изменит свое направление, в первую очередь, шар мгновенно переместится обратно к седлу. Кроме того, напор также плотно удержит шар у седла, что повысит герметичность закрытого положения клапана.

Шаровые клапаны представляют собой удобное и надежное устройство. При использовании со временем может возникнуть износ шара, что может привести к утечке при обратном потоке воды. Однако, данная деталь является заменяемой, и замена старого шара на новый не представляет никаких трудностей. Достаточно открутить крепления ревизионной крышки, чтобы получить доступ к клапанному механизму. После тщательной очистки полости, новый шар устанавливается на свое место и крышка прикручивается обратно. В результате, клапан снова функционирует в полной мере.

Тем не менее, устройства, подобные этим, встречаются редко в домашних системах канализации и не так популярны, как поворотные. Однако, по мнению автора, это не совсем справедливо.

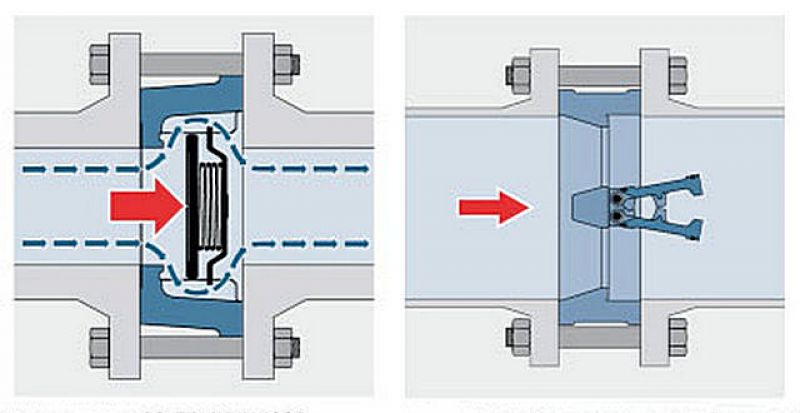

В различных информационных источниках можно найти упоминания о клапанах тарельчатого типа, аналогичных тем, которые широко используются на водопроводных трубах. Также упоминаются двустворчатые клапаны с двумя симметричными заслонками или лепестками, которые размещены на центральной оси и открываются от периферии к центру. Эта клапанная схема часто используется на воздуховодах вентиляционных систем.

Однако, говорить о серьезной применимости таких устройств на канализационных магистралях не имеет смысла. При простом осмотре показанных схем становится очевидным, что такие клапанные механизмы станут серьезным препятствием для загрязнений, которые присущи бытовым канализационным стокам. В этих местах будут часто образовываться плотные засоры, требующие вмешательства со стороны владельцев, даже при полностью исправной канализации и правильном направлении стоков. Поэтому, представьте насколько неудобна будет использование подобной системы.

Повторимся еще раз - в случае автономных систем канализации в частных домах или внутренней домашней (квартирной) разводке общих систем сбора стоков, наиболее распространены и надежны поворотные клапаны с подвижной створкой, закрепленной сверху. Есть возможность использовать клапаны с шаровым запирающим устройством. Рекомендуется не рассматривать другие варианты в данном контексте.

Когда необходима установка обратного канализационного клапана? Какой выбрать?

В каких случаях без обратного клапана не обойтись?

Необходимо отметить, что обратный клапан не рассматривается как обязательный элемент канализации. Во многих системах его отсутствие не является проблемой. Однако в некоторых случаях рекомендуется установить такое устройство, хотя это не категорическое требование, но настоятельная рекомендация.

1. Это относится к квартирам первых этажей городских многоэтажек. По большому счету, и жильцам второго этажа будет спать спокойнее, если у них вход от стояка защищен обратным клапаном. Объясняется просто – на первом этаже живет рачительный хозяин, который защитил свои владения. То есть ближайшая точка для выхода нечистот при засоре перемещается выше.

Обычно не устанавливают выше верхнего этажа, так как большая высота водяного столба, который образуется в стояке, должна быть достаточной для удаления любых возможных засоров на горизонтальном участке канализации в подвале.

В некоторых случаях, по историческим данным, засоры могут образовываться даже на вертикальных трубопроводах выше первого или второго этажей. Это может быть вызвано наличием ненужных обратных клапанов на этих вертикальных "магистральных" участках. Важно понимать, что даже полностью открытая задвижка может стать препятствием для различных отходов и грязи, которые переносятся сточными водами. Таким образом, это потенциальная угроза возникновения засоров.

Если владельцы квартир, проживающие выше половины этажей, имеют сомнения относительно правильности установки общедомовой системы и аккуратности эксплуатации канализации соседей по стояку, то они могут установить обратные клапаны в узлах, где происходит переход от индивидуальной квартирной системы к общей сети. Хотя это потребует дополнительных затрат, иногда такие меры оправданы.

2. Почти то же самое можно сказать о владельцах или арендаторах торговых, офисных или иных помещений в полуподвалах, подвалах, на первых ? вторых этажах жилых зданий. Лучше сразу защитить свои владения (пусть даже и временные), нежели впоследствии платить за ремонт, да еще и на фоне вынужденного простоя предприятия (фирмы).

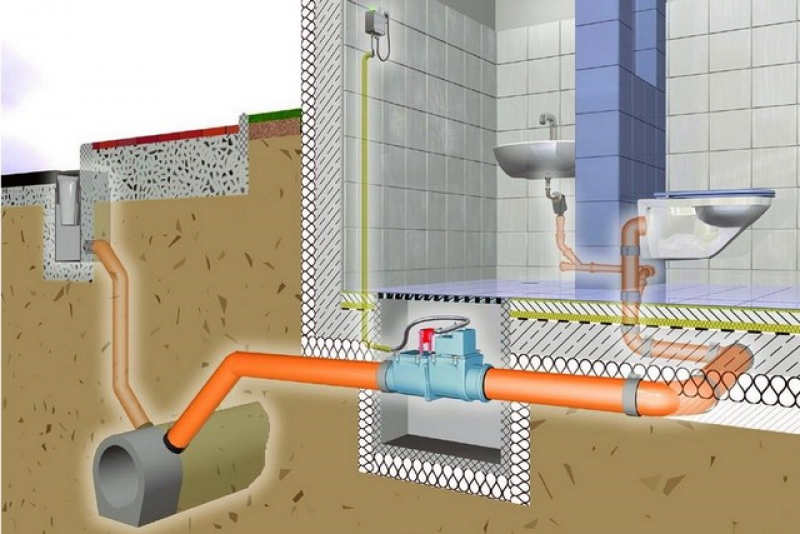

3. Даже если частный дом подключен к центральному канализационного коллектору, или же оснащен высокопроизводительными и тщательно просчитанными, имеющими достаточный эксплуатационный запас локальными очистными сооружениями, хозяевам все равно не стоит самоуспокаиваться. Ситуации случаются разные, иногда даже такие, что кажутся совершенно невероятными даже в теории. Так что лучше дополнить свою систему обратными клапанами, чтобы наверняка застраховаться от затопления канализационными стоками.

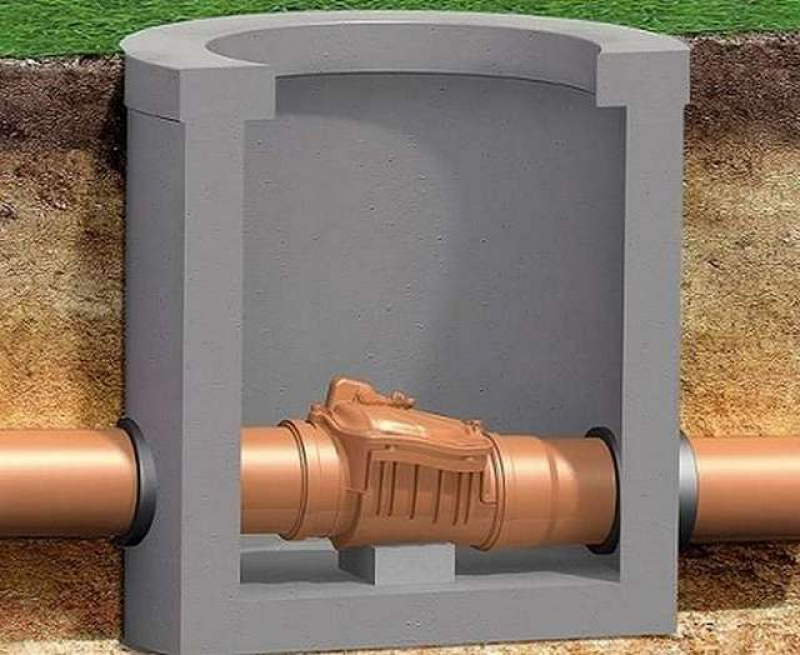

При этом желательно переместить этот механизм блокировки за пределы дома, на внешнюю часть трассы, и предусмотреть отдельный колодец для его обслуживания. Разумеется, при таком расположении необходимо учитывать глубину замерзания грунта в данном регионе и принимать меры по термоизоляции уязвимых участков трубопровода, которые подвержены низким температурам.

Цены на канализационные трубы

Как уже было упомянуто, имеются специальные модели обратных клапанов, которые устанавливаются не в прерыв канализационной трубы, а на ее оконечность. Например, при выведении собранных в доме сточных вод в перепадный колодец или коллектор.

Кстати, любой из указанных типов клапанов, установленных в системе канализации частного дома, предотвращает проникновение крыс и других нежелательных животных.

Необходимо учесть еще одну важную деталь. Безусловно, это большая удача, если установка одного качественного клапана позволяет защитить все внутренние трубопроводы от обратного тока загрязнений. Однако, по разным причинам, иногда это невозможно. В таких случаях приходится устанавливать отдельные клапаны нужного диаметра на каждую трубу, подключенную к основной трубе. Например, один большой клапан на выпуске унитаза, один размером 50 мм на трубе, подводящей воду к ванной, раковине и душевой кабине. И еще один клапан на трубе, идущей от кухни.

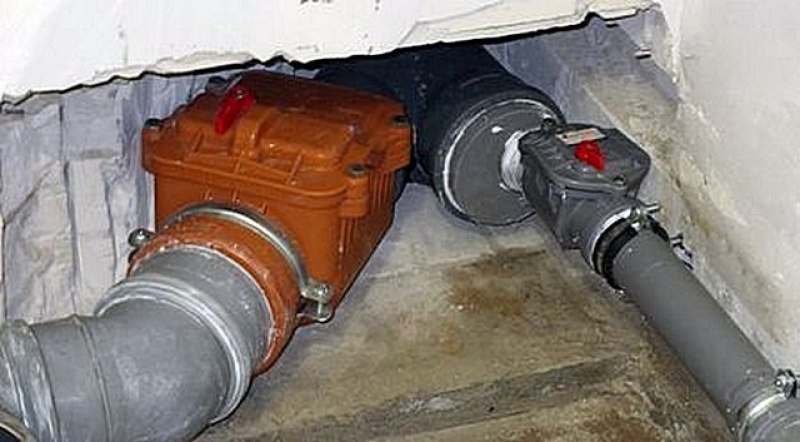

Вот, кстати, намного более надежное решение. Исключается возможность взаимного негативного влияния различных сантехнических приборов при возникновении общего или локального засора. В некоторых проблемных системах каждый сантехнический прибор оснащается клапаном. Кроме того, можно приобрести специальные сифоны для моек и раковин, в которых встроены шариковые или лепестковые обратные клапаны. Также доступны специальные клапаны для установки на слив бытовой техники, такой как стиральные или посудомоечные машины, подключаемые к водопроводу и канализации.

Как выбрать обратный капан?

При выборе обратного клапана в специализированных магазинах сантехники, можно заметить, что большинство представленных моделей являются схожими по своей конструкции, отличаясь лишь незначительными деталями.

Какие факторы необходимо учитывать при выборе клапана?

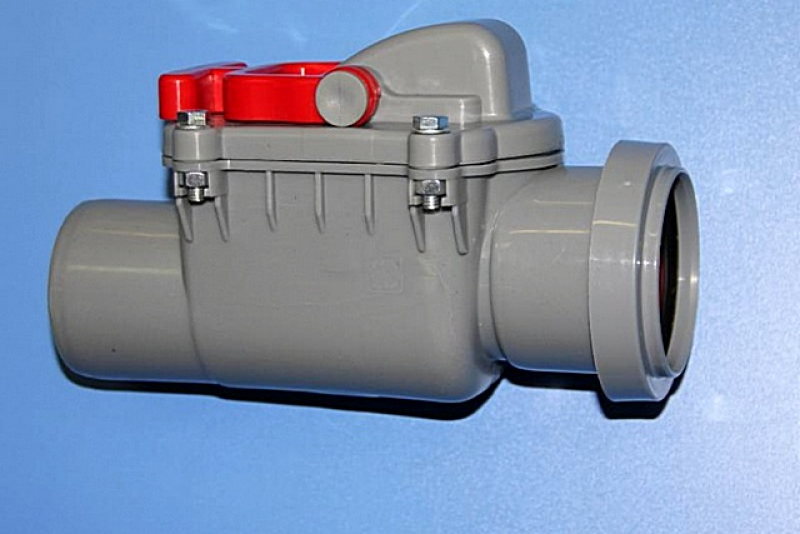

  • Прежде всего, конечно – это диаметр. Подавляющее большинство клапанов для бытовой канализации оснащено раструбным соединением. И рассчитано на установку в трубы диаметром 50 или 110 мм (реже – 160 мм).

Клапан предназначен для установки только в трубу определенного диаметра. Это означает, что использование адаптеров для перехода на другой диаметр не рекомендуется.

  • Материал изготовления клапана. По большей части представлены пластиковые модели (полипропилен, АBS, ПВХ). И так как в современном строительстве превалируют и пластиковые канализационные трубы, то выбор очевиден.

Если в вашем доме (квартире) все еще используются старые чугунные трубы и вы не можете или не хотите их заменять, то можно выбрать подходящую модель для них. Однако большинство сантехников предпочитают либо заменить старую систему, либо установить полимерный клапан в чугунную трубу - для этого доступны специальные переходные манжеты.

Изделия из нержавеющей стали широко применяются в качестве материала для изготовления заслонок высокого качества, используемых в клапанах.

  • Кстати, многие догадливые читатели, наверное, уже поняли, что производители постарались сохранить цветовую маркировку изделий, аналогичную применяемой на трубах. То есть серый цвет – исключительно для разводок, размещенных внутри здания, оранжевые – универсальные, которые можно монтировать и на внешних канализационных сетях.  Материал изготовления «рыжих» приборов обладает повышенной прочностью, устойчивостью к перепадам температур и т.п. Довольно часто допустимые условия эксплуатации обозначены в технической документации изделия.
  • В обязательном порядке оцениваются функциональные возможности устройства. В параметрах клапана должно оговариваться, рассчитан ли он только на пропуск воды, или же вполне справляется и с фекальными стоками. Это – очень важно, так как некоторые модели схожи, можно ошибиться, и вскорости получить неработоспособную систему.
  • Следует оценить габариты устройства – сопоставить их с местом, где планируется его установка.
  • Чаще всего клапаны стараются размещать на горизонтальных участках канализационных труб. Однако, недостаточность места или другие обстоятельства могут заставит прибегнуть и к вертикальному монтажу. Значит, клапан должен быть рассчитан именно на вертикальную установку – далеко не все модели поддерживают такую пространственную ориентацию.

  • В паспорте клапана можно встретить значение предельно допустимого давления обратного потока, например, от 0 до 5 метров водяного столба. То есть при превышении этого параметра производитель не гарантирует, что заслонка не будет деформирована или сорвана. Но, если честно, представить давление, эквивалентное пятиметровому столбу воды со стороны коллектора, септика или колодца, (учитывая, что никакого оборудования, способного создавать принудительный напор, там априори быть не может), — не хватит никакого воображения.

Таким образом, можно быть уверенным, что все высококачественные клапаны, предназначенные для использования в домашней канализации, способны выдержать любое возможное обратное давление.

  • При приобретении клапана лучше всего останавливать свой выбор на моделях, оснащённых возможностью принудительного перекрытия задвижки. Случаются ситуации, когда приходится срочно прибегать к этой функции. Но, в принципе, большинство моделей оснащены ею, как говорится, «по умолчанию».

  • В продаже представлены модели и отечественных, и зарубежных производителей. Кстати, тот случай, когда нет какого-то явного преобладания качества импортных изделий. Здесь, скорое, лучше исходить из тех соображений, дает ли производитель гарантию своим изделиям, и если да – то какую. И не забывать при этом оформлять гарантийные документы при покупке.

Если товар не сопровождается никакими документами, то стоит задуматься, стоит ли рисковать и приобретать его, несмотря на привлекательную цену, и не окажется ли он неполезным в случае критической ситуации.

Краткий обзор моделей обратных клапанов для канализации

Естественно, если мы говорим о домашней системе канализации, мы ограничимся использованием труб диаметром 50 и 110 мм.


Иллюстрация
Краткое описание модели
«Capricorn» 50 мм, производство – Польша.
Только для внутренней разводки. Стоки без фекалий.
Полипропилен.
Ручная заслонка – предусмотрена.
950 руб.
Клапаны обратные на отдельные сантехнические приборы. Производство – «Mc Alpine» (Шотландия).
Диаметры – от 32 до 50 мм.
Резьбовое муфтовое соединение с коническими прокладками.
Материал – ПВХ.
Допускается горизонтальная и вертикальная установка.
Стоки без фекалий.
В зависимости от диаметра – от 500 до 900 руб.
Обратный клапан на трубу 50 мм ТП-86.50, отечественного производства.
Для внутренней разводки, стоки без фекалий.
Полипропилен. Только горизонтальная установка.
Давление обратного потока – до 3 метров водяного столба.
Рабочие температуры – от +1 до +35 ?.
Заявляемый срок службы – до 50 лет.
Гарантия производителя – 12 месяцев.
450 руб.
Обратный клапан ТП-85.100, также отечественного производства.
Диаметр – 110 мм.
Для внешней и внутренней разводки на горизонтальных участках труб. В том числе – и для труб с фекальными стоками.
Остальные характеристики сходы с клапаном ТП-86.50.
1000 руб.
Обратный клапан Ф110 PESTAN (производство Сербия).
ABS-пластик + полипропилен. Заслонка из нержавейки.
Диаметр – 110 мм. Для внешней и внутренней разводки, только горизонтальное положение.
Работа с фекальными стоками.
Гарантия производителя – 15 лет!
1450 руб.
Клапан обратный на канализационную трубу 110 мм «Ostendorf 908002».
Любые типы стоков, внутренняя и наружная установка, только горизонтальная ориентация.
Полипропилен.
Максимальное обратное давление – 5 метров водяного столба.
Максимальная температура: +95 ?.
Гарантия производителя – 1 год.
1720 руб.

В список были включены популярные модели высокого качества с доступными ценами. Есть, конечно, также более продвинутые модели с различными функциями, такими как клапаны, датчики и дистанционное управление. Стоимость таких моделей может быть значительно выше. Однако, не всегда и не у всех возникает необходимость в таких устройствах. Поэтому нет особого смысла останавливаться на них.

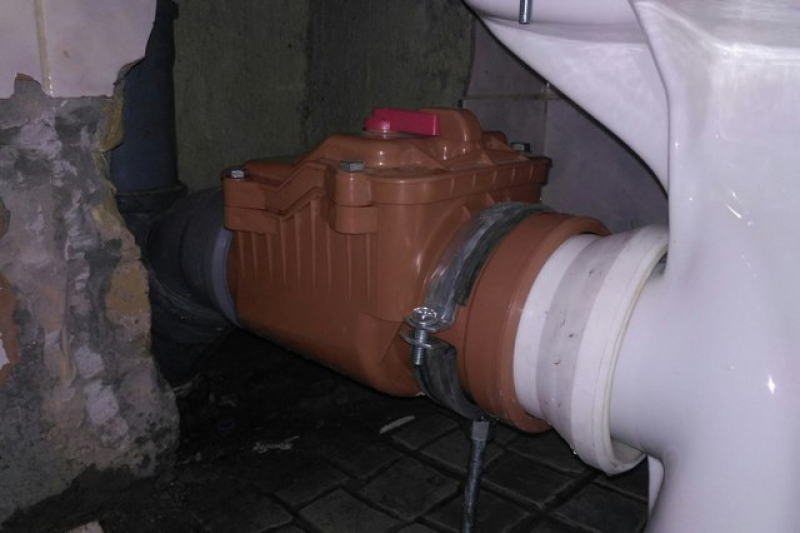

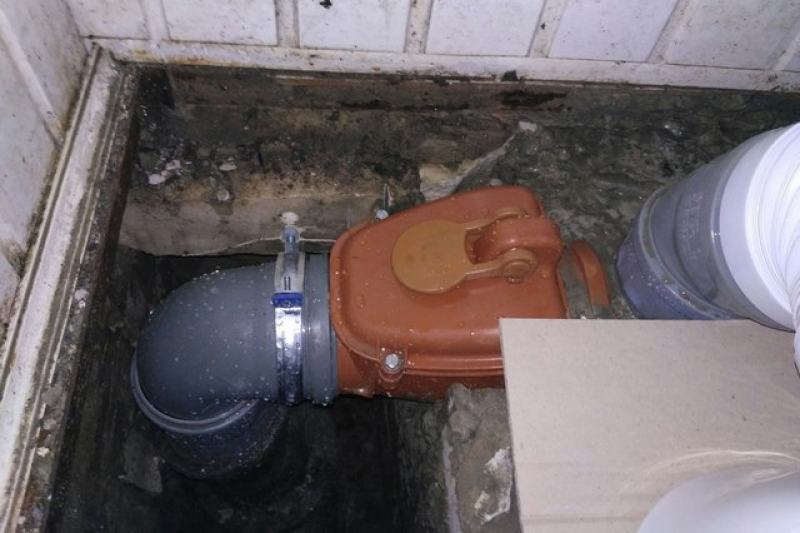

Установка обратного клапана на канализационную трубу

Монтаж указанных устройств не вызывает значительных проблем, особенно если точно определено их местоположение. Это особенно актуально в ситуациях, когда клапан устанавливается в процессе установки всей системы канализации, например, при строительстве или реконструкции.

Любой человек, который уже имеет опыт в установке канализационных труб, должен справиться с этой задачей. Однако, если у вас нет опыта, лучше не рисковать и обратиться за помощью к специалисту, чтобы избежать ошибок. Начинать с более простых задач будет разумным решением.

Почти все клапаны имеют раструб на входе и прямой участок трубы на выходе, чтобы обеспечить простое соединение. В обычных условиях монтажа это не вызывает сложностей. Однако, если требуется установить клапан на уже уложенном участке трубы, возникают проблемы. В этом случае невозможно временно сместить какой-либо конец трубы. Например, когда унитаз встроен в стену или стояк не подвижен, а раструбное соединение все же требует определенной свободы для перемещения соединяемых деталей.

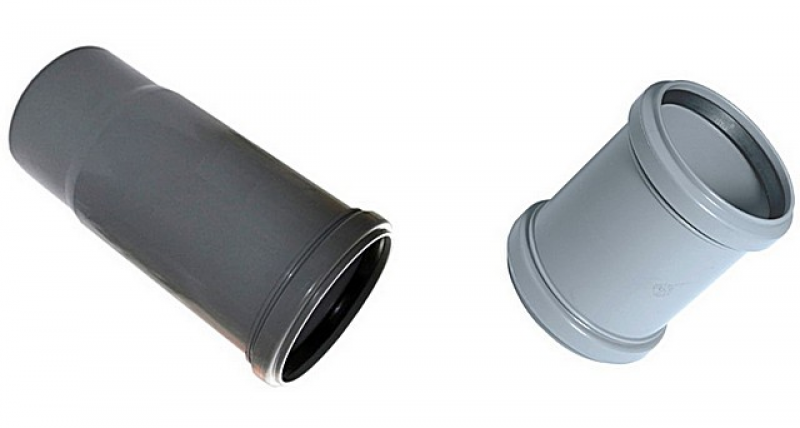

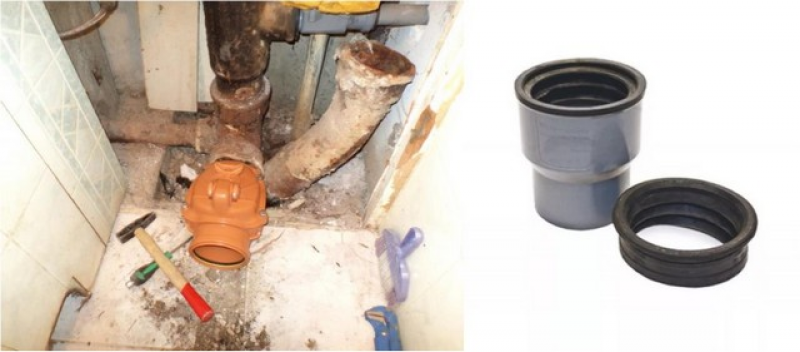

Существует возможность решения данной проблемы путем применения либо компенсационного патрубка с увеличенным участком раструба, либо соединительной муфты, которая имеет манжеты с обеих сторон.

Такие типы патрубков и муфт доступны как для труб диаметром 50 мм, так и для труб диаметром 110 мм.

Процедура выполнения состоит в следующем:

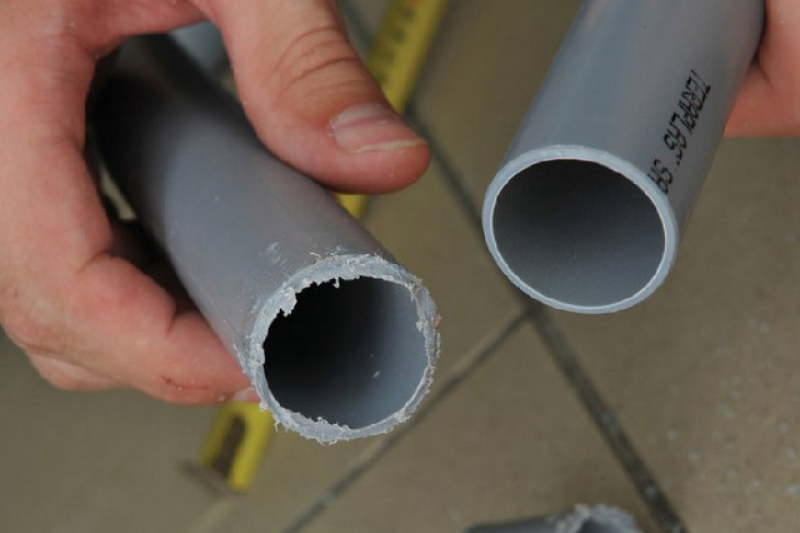

  • В месте планируемой установки вырезается участок трубы. С таким расчетом, чтобы освободить раструб для заведения прямого участка трубы клапана. А с другой стороны – чтобы надеть компенсационный патрубок последующей его вставкой в раструб клапана.
  • Обрезанный участок извлекается из раструба идущей далее по ходу трассы трубы — он больще не понадобится. Оставшийся резанный край тщательно зачищается от заусенцев, по торцу снимается аккуратная фаска.

  • Участки соединения, для снижения силы трения во время монтажа, можно смазать силиконовой смазкой. Если ее нет – то подойдёт и густой мыльный раствор.
  • На обрезанный край трубы надевается компенсационный патрубок и просаживается на всю глубину своего удлиненного раструба.
  • Клапан вставляется прямым участком в раструб, оставшийся на одной стороне подготовленного к монтажу участка. Просаживается до конца раструба.
  • Затем компенсационный патрубок сдвигается назад, с таким расчётом, чтобы его прямой участок полностью вошел в раструб клапана.
  • Так как при таком монтаже у деталей остаётся определённая степень свободы, а усилия при обратном подпоре бывают все же немалыми, чтобы в ходе эксплуатации не произошло смещения — соединительные узлы лучше будет дополнительно обтянуть металлическими хомутами.

Если на участке трубы, где требуется установить клапан, отсутствует раструб, то можно использовать соединительную муфту. После обрезки и очистки краев трубы, муфта надевается на край ближе к выходу и смещается, освобождая место для стыка. Затем клапан надевается на противоположный конец обрезанной трубы с просадкой до упора. Клапан выравнивается соосно с трассой, и на его прямую часть сдвигается ранее установленная муфта, полностью закрывающая стык. Для усиления данного соединения рекомендуется использовать металлические хомуты.

В заключение, предлагаются несколько дополнительных рекомендаций, которые помогут избежать существенных ошибок в процессе монтажа.

  • Место установки прибора должно выбираться таким, чтобы обеспечивался доступ для проведения регулярной профилактики. Любой клапан – это лишнее гидравлическое препятствие, где могут образовываться засоры. Не зря имеются крышки для быстрого доступа при необходимости оперативной прочистки. Кстати, засорившийся, с плохо прилегающей заслонкой клапан может не спасти при возникновении обратного тока нечистот!

  • Никогда не помешает перед установкой клапана проверить его на герметичность – как он сдерживает обратный поток воды. Проверить это несложно, просто заливая в клапан воду со стороны выхода – должно произойти срабатывание.

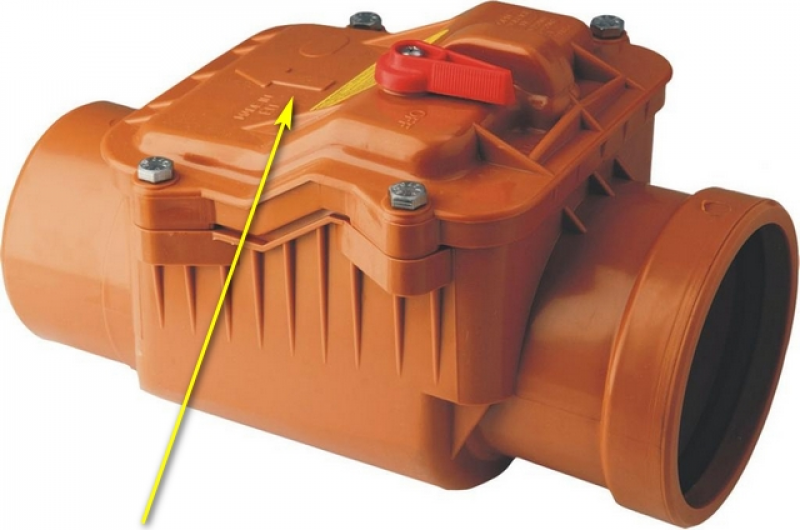

  • Непосредственно перед монтажом следует убедиться, что стрелка, показывающая направление потока воды, расположена правильно.

  • Не забывайте перед установкой и пуском собрать сам обратный клапан. Многие модели поступают в продажу в разобранном виде – к ним прилагается инструкция производителя по сборке. Обычно сама сборка не составляет никакого труда. Главное – не забыть об этом. Известны случаи, когда неопытный установщик получал проблему просто из-за неплотно прикрученной ревизионной крышки или неправильно установленной заслонки.

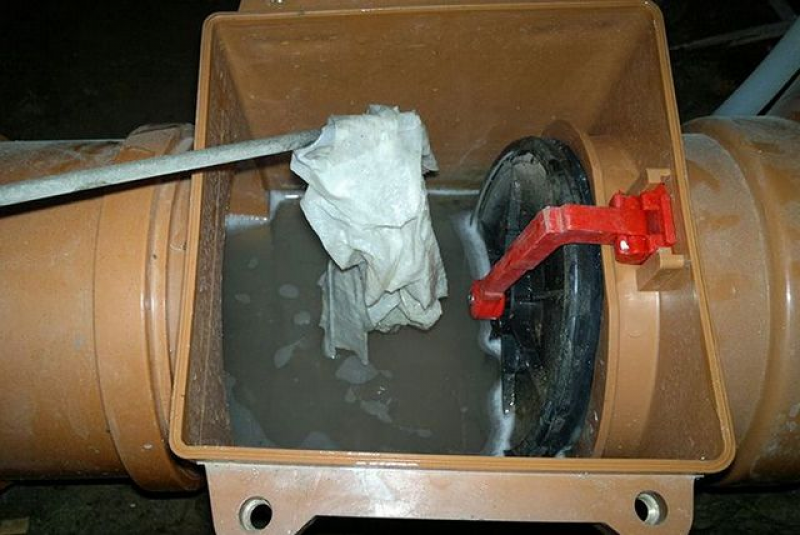

Однако, в остальном, нужно регулярно контролировать состояние клапана, выполнять очистку при необходимости и проверять, как плотно заслонка прилегает к седлу. Более того, к некоторым моделям доступны датчики, которые оповестят владельцев о проблеме, требующей их вмешательства.
