Что такое габионы? Описание формы и различных типов конструкций, а также особенности установки заборов и стенок из габионов.

Габионы представляют собой проволочные корзины, заполненные камнями или другими прочными материалами, которые используются в строительстве, ландшафтном дизайне и борьбе с эрозией. Они часто используются для стабилизации склонов и предотвращения эрозии в районах с большим потоком воды или сильным дождем. Габионы просты в установке и эстетичны. Рассмотрим подробнее использование этих конструкций.

Формы габионных конструкций

Габион - это структура, которая состоит из контейнера, заполненного камнями, и стальной сетки, которая позволяет увидеть содержимое. Габионы могут иметь различные формы, такие как коробчатые, цилиндрические и матрасно-тюфячные, и используются в различных секторах жизни, включая сельское хозяйство, дорожное строительство и ландшафтную архитектуру.

Габионы коробчатые

Коробчатые габионы обычно имеют форму параллелепипеда или куба и могут быть до 6 метров в длину, от метра до двух в ширину и от полуметра до одного в высоту. Они часто используются для подпорных стенок, дамб и плотин, а также в качестве фундамента для нетяжелых строений.

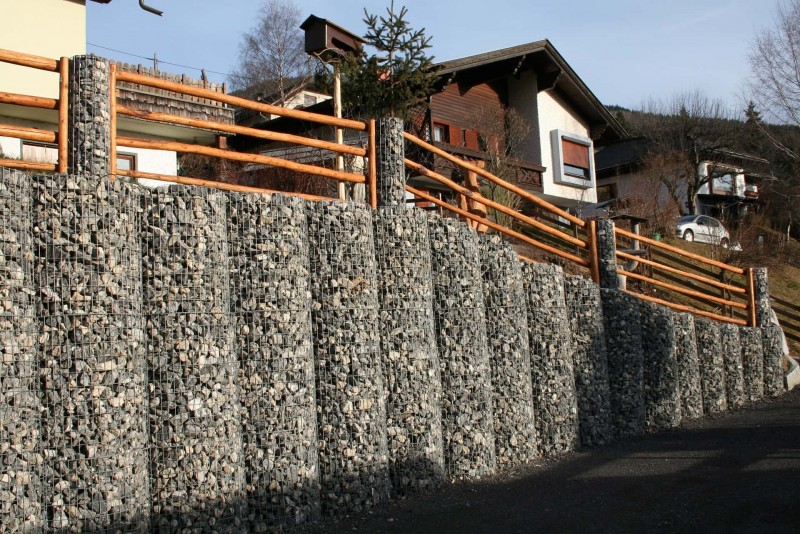

Цилиндры из габионов

Цилиндрические габионы имеют форму цилиндра и используются для устранения аварий на дамбах и экстренного укрепления береговой линии во время размыва.

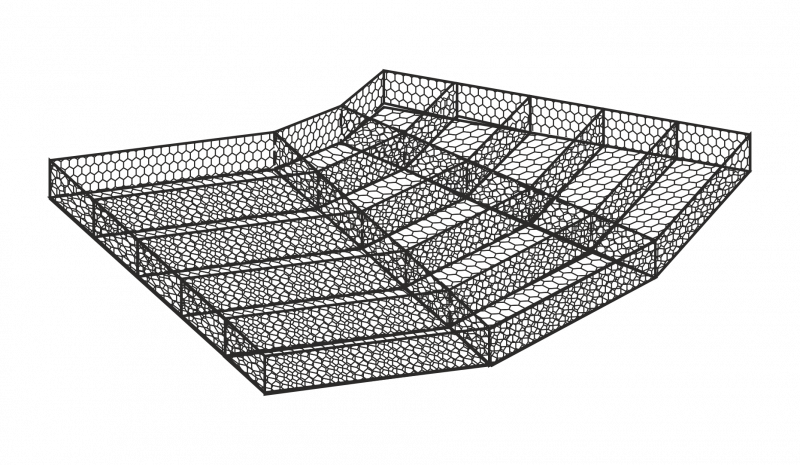

Габионы матрасно-тюфячной формы

Матрасно-тюфячные габионы очень похожи на коробчатые, но имеют меньшую высоту, не превышающую 30 см. Они могут использоваться для облицовки каналов, на склонах и откосах, а также в качестве фундамента для стен из коробчатых сооружений.

Функциональность габионных конструкций

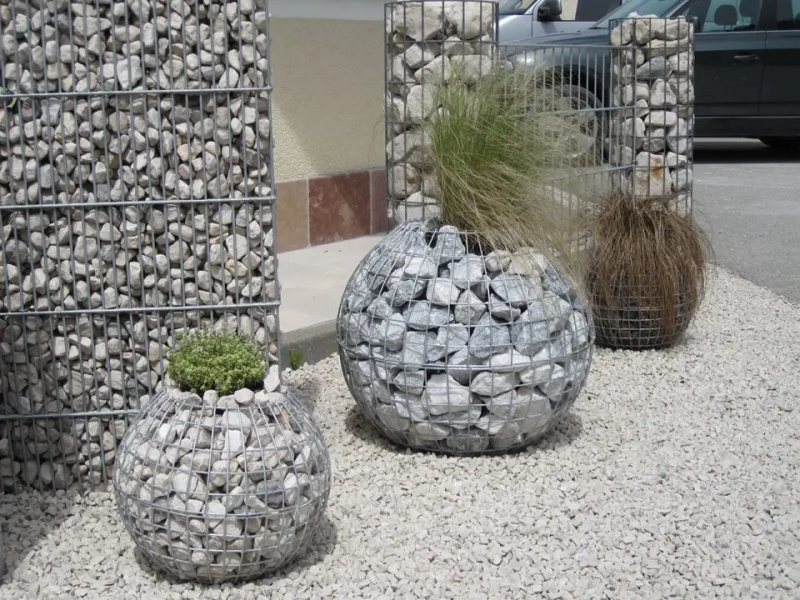

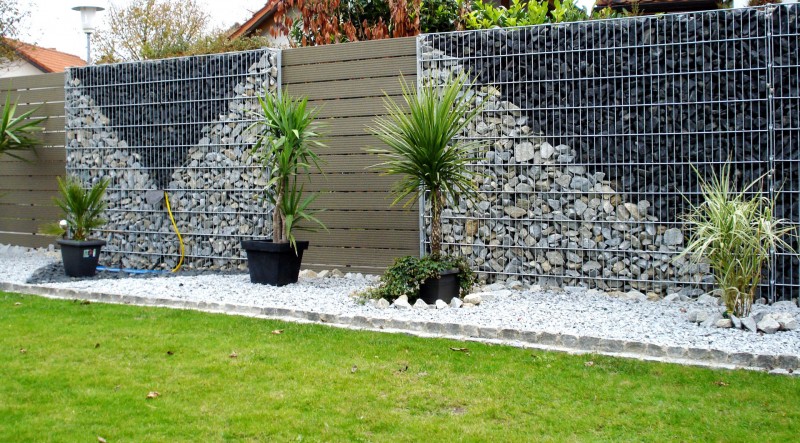

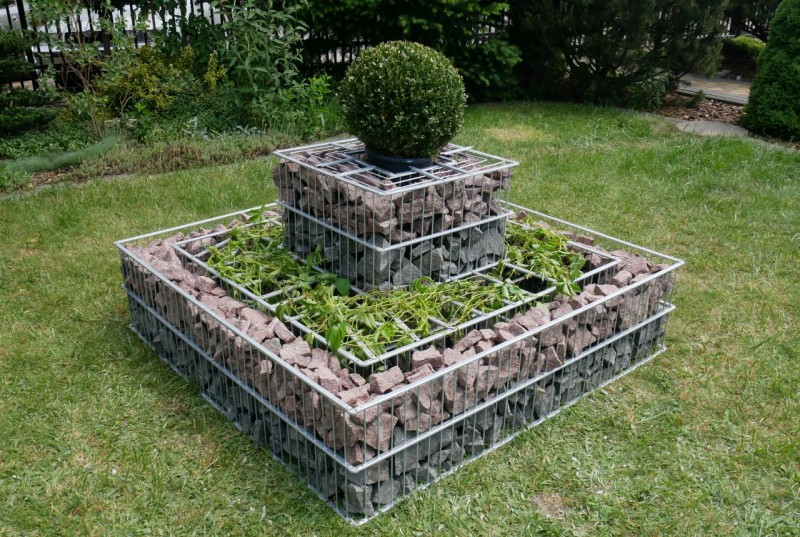

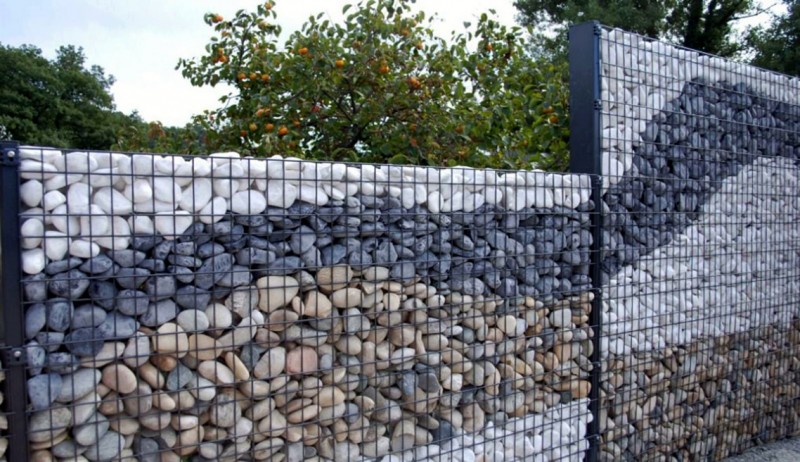

В дополнение к практической функциональности габионов, они также могут иметь декоративную составляющую. Например, они могут использоваться для строительства заборов, ограждения опасных зон, обустройства террас на склонах, а также для создания оригинальных скамеек и столов в парках.

Требования ГОСТа к сетке для габионов

Процесс создания промышленных габионов требует соблюдения определенных параметров ГОСТ Р 52132-2003, в которых указаны требования к материалам. Стальная проволока и стержень обычно используются в строительстве, поэтому они проходят первоначальные проверки на кручение и прочность, а также дополнительные расчеты нагрузки.

Для обеспечения антикоррозионных свойств выбирается проволока с определенными параметрами и обрабатывается специальными составами.

Для сетчатого плетения двойного кручения проволока должна быть оцинкована с расходом вещества не менее 250 грамм на квадратный метр, обработана армирующим составом, содержащим 5% алюминия, или покрыта полимерными смесями.

Размеры промышленных габионных конструкций имеют стандарт, но допускаются отклонения до 5% в любую сторону.
Для крепления сетки к каркасу используется обычная вязальная проволока без зазоров. При необходимости провод можно скрутить или удлинить, при этом длина соединений не должна превышать 2 см и допускается не более одного удлинения на каждые 20 погонных метров.

Дополнительно толщина проволоки по краю изделия больше, чем по основному переплетению, как указано в таблицах ГОСТ.

Какой нужен камень для габионов

Не все виды булыжника подходят для заполнения габионов.

Можно использовать любой тип камня, если он соответствует форме габиона, даже полностью отполированные камни прямо из карьера. Однако размер камня не должен быть меньше размера ячейки сетки.

Лучше избегать превышения размера ячейки сетки более чем в два раза, так как это может создать слишком большие зазоры между камнями и ослабить общую конструкцию.

Наиболее оптимальный размер в 1,5 раза больше диаметра ячейки сетки, что обеспечивает равномерное осаждение материала.

Наполнители габионов должны соответствовать определенным требованиям, в том числе удельный вес не менее 17,5 кН/м3 для наземных сооружений и 23 ед. для гидротехнических, морозостойкость не менее 350 циклов, выносливость 400 ед., низкое водопоглощение, упадок массы не более 10% и значительной твердости.

Материал не должен значительно размягчаться при насыщении водой, максимальное увеличение коэффициента размягчения составляет 0,9.

Для осадочных пород это значение должно быть не ниже 0,8.

Наименьшая плотность породы должна быть не менее 1700 килограммов на кубический метр, при этом туф является самым слабым материалом с такими параметрами.

Наиболее популярными наполнителями являются базальт, гранит и плотный известняк, реже используются песчаник, трахит и туф.

Кроме того, размер используемых камней также следует учитывать в зависимости от ветровых волн.

Геотекстильный материал для габионных конструкций

Традиционно габионные конструкции можно было устанавливать только на засыпку из песка или щебня из-за необходимости обратного фильтра. Однако достижения в области технологий сделали возможным использование геотекстиля. Эти материалы поставляются в рулонах и должны быть аккуратно размещены, чтобы не было зазоров. Их также можно распределить по частям, с минимальным нахлестом 10-20 см, которые необходимо склеить или сшить.

Геотекстиль обладает превосходными свойствами, в том числе гидроизоляцией для предотвращения гниения и плесени, тонким и гибким полотном, которое плотно прилегает к поверхности для предотвращения роста флоры, а также устойчивостью к насекомым и грызунам.

Однако, пожалуй, самым существенным преимуществом использования геотекстиля в строительстве габионов является повышенное засорение, которое они обеспечивают.
Это свойство особенно важно для пористых поверхностей, так как быстрая и эффективная кольматация позволяет укрепить конструкции и сделать их более монолитными.

Монтаж коробчатых габионов

Монтаж коробчатых габионов можно легко выполнить самостоятельно по несложным проектам. Для начала лучше всего начать с простого забора, включающего элементы габиона. Когда вы станете более опытным, вы сможете перейти к более сложным проектам, таким как террасирование склонов или поддержка скользящего склона.

Однако не рекомендуется пытаться укреплять береговую линию без помощи специалиста. Кроме того, любые гидротехнические сооружения требуют специфических и обширных знаний. Даже, казалось бы, простая задача обустройства обычного водного канала может оказаться сложнее, чем кажется.

Как собрать габион

Если у вас нет опыта сварки, рекомендуется приобрести готовые промышленные габионные конструкции. Их можно легко заказать онлайн в крупных строительных магазинах. Однако, забирая товар со склада, важно обращать внимание на упаковку.

Как правило, конструкция габиона поставляется в разобранном и сложенном виде, несколько экземпляров связываются вместе и укладываются на деревянный поддон в горизонтальном порядке. Если упаковка другая или товар не уложен на паллету, от покупки лучше отказаться, так как некоторые элементы могут быть повреждены.

Чтобы собрать коробчатый габион, выполните следующие действия:

1. Откройте упаковку и отделите верхнюю часть.
2. Разложите на ровной поверхности, расправив все стены и внутренние перегородки.
3. Проверьте целостность сетки и ровность краевых линий.
4. Если боковые стенки не соединены с днищем, временно зафиксируйте их на месте.
5. Распределите внутренние диафрагмы с интервалом не менее 0,75 м и соедините их нижние края с днищем.
6. Поочередно поднимайте боковые стенки, скрепляя их между собой в верхних углах толстой проволокой.
7. Убедитесь, что все верхние углы находятся на одном уровне.
8. Соедините панели между собой лицевыми сторонами, начиная с верхних углов.
9. Закрепите их специальным степлером или вязальной проволокой, чередуя одинарную петлю с двойной. Шаг между одинаковыми петлями должен быть от 120 до 150мм.
10. Специальный степлер облегчает процесс соединения панелей с помощью оцинкованных колец. Ручные модели более популярны, поскольку их можно использовать где угодно, в то время как пневматические модели требуют электричества, и их использование на берегу реки может быть проблематичным. Однако есть модели с батарейным питанием.

Установка габионнных конструкций

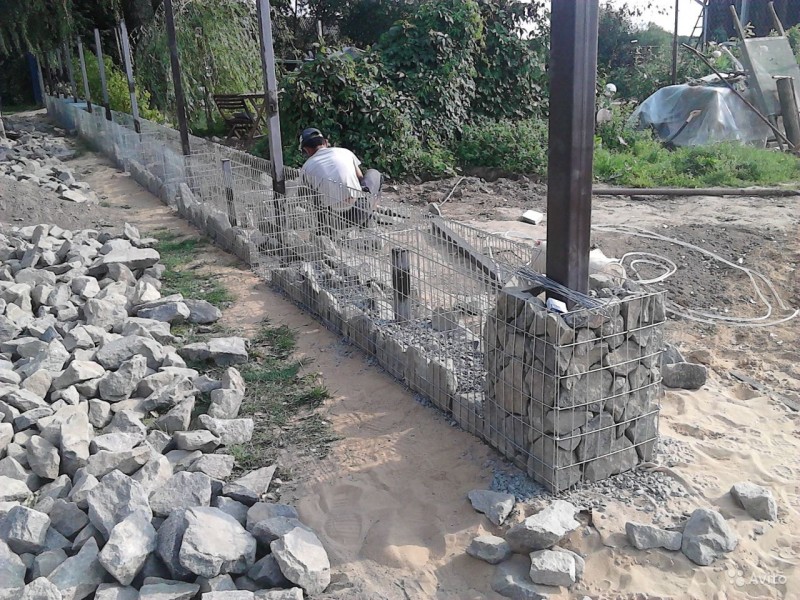

Для формирования габионных конструкций на местности необходимо провести подготовительные работы. Сначала участок выравнивают, заполняя углубления песком или щебнем, а выступы сравнивают. Затем на поверхность укладывается геотекстиль.

Для установки первого ряда габионов их располагают в ряд и закрепляют к земле колышками или стальными анкерами, чтобы избежать сползания.

Лицевую сторону конструкции можно оградить опалубкой. Габионы соединяют между собой, начиная с углов и затем соединяя все грани.

При установке нескольких рядов габионов, они должны быть расположены таким образом, чтобы лицевые и тыльные части соответствовали друг другу.

При установке нескольких этажей, габионы необходимо прочно связать между собой по всем граням, включая диафрагмы, начиная с углов.

Камни для габионов – правильное заполнение

Для заполнения габионных конструкций камнями можно использовать как булыжники, так и более мелкие камни, чтобы повысить плотность.

Однако, мелкий камень следует распределять только в середине, чтобы избежать высыпания через ячейки, и его объем не должен превышать 5-7% от общей массы.

Лучше заполнять габионы вручную, чтобы выбрать место расположения каждого камня и достичь лучшего уплотнения и прочности.

При закладке камни следует располагать наиболее плотно, чтобы сократить площадь пустот, а крайний габион оставляется пустым и связывается с новой конструкцией.

Если высота коробки составляет 1 метр, то закладку проводят в 3 этапа, заполняя одну треть объема и выполняя стяжку ячеек сетки на лицевой стенке. Когда используется коробка в высоту не более полуметра, то процесс разделяют только на 2 этапа.

Камни следует насыпать на пару сантиметров выше верхней кромки, чтобы уровень выровнялся с поверхностью после усадки. Стяжка ячеек необходима для того, чтобы проволока не расходилась в стороны под тяжестью камней и сохранялись размеры звеньев сетки. Ее проводят на одинаковом расстоянии между диафрагмами, которые выполняют роль распорок, не позволяющих боковым стенам раздуваться.

Стяжку проводят куском вязальной проволоки, захватывая до трех ячеек и создавая скрутку с помощью рычага из монтировки или палки.

Увязка габиона: монтаж верхних панелей, криволинейные участки

При закреплении верхней панели габионной конструкции необходимо проявлять особую тщательность.

Сначала закрепляются все углы и проверяется устойчивость, чтобы крышка не ерзала или смещалась в одну из сторон. Затем соединяются между собой все боковые грани.

Наконец, закрепляется сетка с диафрагмами, при этом следят, чтобы ни один из камней не мешал скручиванию, а все выпирающие булыжники сдвигались в стороны. Соединение можно проводить как при помощи степлера, так и вязальной проволокой.

При создании габионной конструкции на криволинейном участке необходимо разрезать короба на части. Два габиона раскладываются так, чтобы была сформирована криволинейная плоскость, начиная перекрывать друг друга.
Места пересечения необходимо прочно увязать между собой, а все лишние части отрезать ножницами по металлу. Обрезку можно производить и по высоте, главное, чтобы собранное сооружение соответствовало проекту.

В процессе формирования криволинейного участка необходимо сверяться с планом как можно чаще.

Монтаж цилиндрических габионов

Монтаж цилиндрических габионных конструкций является простым процессом. Конструкция представляет собой металлическую сетку, разрезанную по размерам и продетую армирующей проволокой по краям.

При получении заказа необходимо распаковать паллет и разложить конструкцию на ровной поверхности. Затем соединить концы армирующей проволоки, чтобы превратить сетку в рулон, и закрепить одну сторону. Камни насыпаются вручную через среднюю часть, связывая длинные кромки друг с другом на одну треть с каждой стороны. Затем булыжники распределяются по внутренней площади.

На завершающем этапе стягивают последнюю торцевую часть и завязывают середину конструкции. Готовый цилиндрический габион можно использовать для укрепления дна и берегов реки, сбросив его в воду при помощи автокрана или скатывая с обрыва.

Монтаж матрасно-тюфячных конструкций

Монтаж плоских габионных конструкций происходит по той же технологии, что и коробчатых. Однако, есть два отличия.

• Во-первых, из-за небольшой высоты (до 30 см) стяжка ячеек не требуется, так как вес камней недостаточен для разъединения проволочных звеньев.
• Во-вторых, при установке на крутых уклонах и скатах необходимо закрепить габион к грунту с помощью стальных анкеров.

Подведем итог: 6 шагов правильной установки габионных конструкций

Габионные конструкции — отличный способ контролировать эрозию и управлять дренажем на вашем участке. Чтобы убедиться, что они установлены правильно, выполните следующие шесть шагов:

1. Подготовьте площадку: очистите территорию от мусора и выровняйте землю, на которой будет располагаться габион.
2. Заложите фундамент: создайте устойчивую основу для габиона, заложив прочный фундамент из щебня или гравия.
3. Соберите габион: следуйте инструкциям производителя по сборке конструкции габиона, убедившись, что все стороны надежно соединены.
4. Заполните габион: заполните конструкцию камнями соответствующего размера и типа для вашего конкретного проекта, убедившись, что камни плотно упакованы.
5. Закрепите крышку: после заполнения габиона надежно закрепите крышку, чтобы предотвратить смещение камней.
6. Завершающие штрихи: добавьте необходимое озеленение или почву на прилегающей территории, чтобы завершить установку габионной конструкции.

В последние годы габионы становятся все более популярными из-за их гибкости и устойчивости. Габионные конструкции просты в установке, экономичны и могут адаптироваться к различным типам местности.
