Факторы, определяющие эффективность проектирования уклона водосточного желоба

Каждый владелец загородного дома понимает, насколько важна правильно установленная и функционирующая водосточная система. Она позволяет решить множество задач, которые затрагивают не только комфорт проживания, но и здоровье здания в целом.

Роль уклона в работе водосточной системы

Одной из основных задач, решаемых водосточной системой, является своевременный отвод осадков и талой воды с крыши. При этом важно не только собрать воду, но и безопасно отвести ее от постройки, чтобы грунт не переувлажнялся, а фундамент не подвергался преждевременному разрушению. Кроме того, хорошо спроектированные и установленные водосточные системы защищают фасад здания от воды, что продлевает срок его службы.

Отвод воды - главная задача водосточной системы. Действие любой самотечной системы основано на гравитационном принципе. Вода всегда течет в сторону понижения, поэтому уклон водосточного желоба является одной из основных причин хорошего или плохого функционирования водослива. Именно эта величина задает скорость течения воды и определяет, справятся ли с заданным током желоба и воронки.

О водостоке и компонентах сливной системы

Разработка эффективной водосточной системы — сложный процесс, требующий индивидуального планирования для каждого проекта, поскольку не существует универсальных рекомендаций, применимых ко всем крышам и их конкретным параметрам.

В число влияющих на работу факторов входят следующие величины:

• площадь кровли,
• параметры конструкции (уклон желобов, оптимальное сечение и протяженность, сечение сливных труб и количество воронок)
• второстепенные факторы, такие как материал водостока и особенности монтажа.

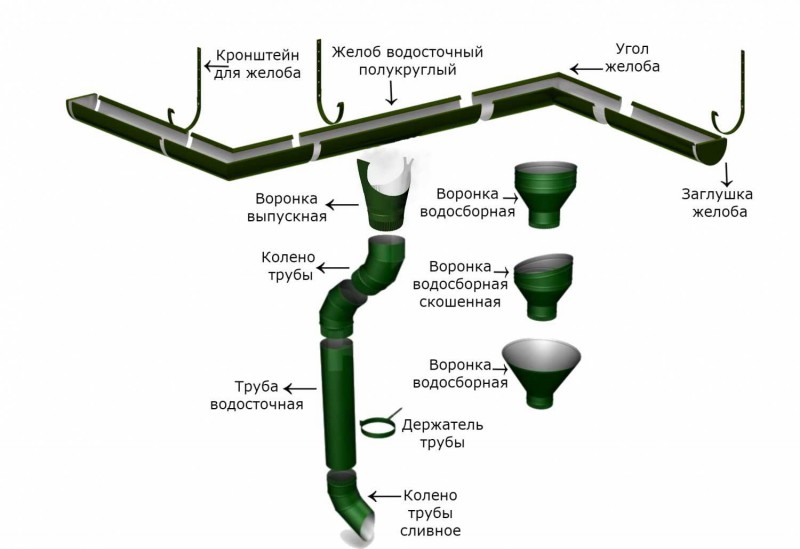

Водосток состоит из множества элементов. Чтобы обеспечить сбор и слив воды по назначению, все элементы должны соответствовать проектным критериям и устанавливаться в определенном порядке.

К основным комплектующим водосточной системы относятся горизонтальное и вертикальное перемещение воды, которые обеспечиваются водосточными отливами и трубами.
Воронка соединяет эти элементы, собирая и направляя воду.

Дополнительные элементы, такие как тройники, колена, обводы и наружные и внутренние углы желоба, используются для обустройства сложных конструкций.

Вспомогательные элементы системы включают в себя крепления желоба и регулирование его наклона при помощи кронштейнов. Заглушки желобов препятствуют протечкам и придают конструкции жесткость. Решетки-листвоуловители или сетки-пауки также являются неотъемлемой частью водосточной системы, защищая ее от листьев и веток.

Необходимость расчета уклона

Для тех, кто не знаком с установкой желоба, точность расчетов и угол наклона желоба могут показаться тривиальными вопросами. Однако игнорирование этих факторов может привести к серьезным проблемам:

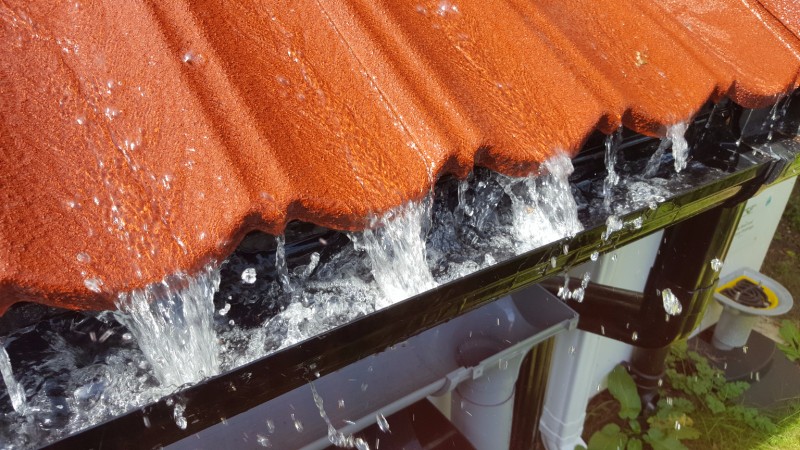

Во-первых, если желоб расположен неправильно, горизонтальной установки может оказаться недостаточно во время сильных дождей. Произойдет скопление воды, выплескивающейся за борта, так как она не может попасть в трубу.

Это может привести к мокрым стенам и влажной почве вокруг фундамента. Если эта проблема не исчезнет, дренажная система станет неэффективной.

Во-вторых, плохой уход за уклоном может привести к тому, что желоб застоится или даже перестанет течь, что приведет к серьезным повреждениям кровли и фасада здания.

Наконец, неправильный уклон желоба может привести к слишком быстрому сливу воды, что в конечном итоге приведет к проблемам с канализацией и дренажем.

Поэтому крайне важно придерживаться правил расчета и правильной установки, чтобы избежать этих потенциальных проблем.

Виды водосливных систем

Классификация ливневых стоков определяется их пропускной способностью, которая зависит от размеров труб и желобов.

Различают два типа водосливных систем: малые и большие

Малая система обычно устанавливается в небольших и средних домах с трубами диаметром 90 мм и водосточными желобами диаметром 125 мм.
С другой стороны, большие системы рекомендуется для больших домов с трубами диаметром 100 мм и водосточными желобами диаметром 150 мм.

Если крыша небольшого дома имеет сложную форму или дом находится в районе с большим годовым количеством осадков, специалисты рекомендуют использовать большую систему.

По материалу изготовления: пластик или металл

Еще одна классификация ливневых стоков основана на материале изготовления: металл или пластик.

Металлические системы предпочтительнее из-за их жесткости, надежности и ремонтопригодности. Они могут быть изготовлены из оцинкованной стали, покрытой полимером, сплавом цинка и титана или меди. Металлические водостоки устойчивы к механическим воздействиям и могут прослужить без ремонта до 30-40 лет.

Пластиковые системы, с другой стороны, имеют преимущества легкости, устойчивости к ультрафиолетовому излучению и коррозии. Однако они не очень морозоустойчивы.

По форме:

Желоба бывают разных форм, наиболее распространена классическая круглая форма. Они компактны и хорошо смотрятся на фасаде дома в любом стиле.
Прямоугольные желоба имеют большую пропускную способность, но требуют некоторых тонкостей при их сборке. Они наиболее подходят для загородных домов, выполненных в одном из современных стилей, например, лофт или хай-тек.

Разработка проекта наклона водосточного желоба

В процессе проектирования крыши определяются параметры водосборной конструкции, основываясь на ее площади.

Существуют специальные формулы, которые позволяют определить диаметр водосточного слива на основе площади сектора кровли, с которого будет осуществляться сбор воды.

Кроме того, имеются готовые таблицы с точными расчетами, которые упрощают процесс выбора стандартных труб и желобов, а также определения количества водосборных воронок для каждого сектора крыши.

Разнообразная планировка зданий и конфигурация крыш позволяют создавать различные системы водостоков. Однако, существуют оптимальные схемы монтажа и проверенные на практике методы установки водосточных систем.

При монтаже водосточной системы необходимо учитывать следующие принципы:

1. Для эффективного отвода воды необходимо заранее выбрать форму и конструкцию водосточного слива. При монтаже также потребуются угловые элементы, соединяющие части системы на соседних стенах, а также торцевые заглушки.
2. Расчет наклона водосточного лотка осуществляется после завершения фасадных работ, но до укладки финишного покрытия на крыше. Правильный наклон является основным залогом эффективного функционирования водосточной системы. Без него вода будет двигаться слишком медленно и переливаться за края желоба.
   Согласно СНиП, уклон водостока должен составлять не менее 1 метра.
   Минимальная величина уклона, рекомендуемая нормативными документами, составляет 1-2 мм на один метр слива, что считается минимально необходимым для беспрепятственного удаления воды.
3. Уклон водостока должен быть направлен в сторону воронки, так как вода естественным образом движется к более низкому уровню. На практике рекомендуется задавать угол наклона водостока на 1 метр в 3-5 мм. Например, при длине горизонтального лотка в 6 метров, один его край будет на 2-3 см ниже другого края.
4. Величина уклона зависит от сечения желоба и его длины. Чем больше диаметр слива и длина сектора крыши, тем меньше необходимый уклон. Узкие и короткие лотки могут монтироваться с уклоном в 5 мм. Угол наклона также увеличивается, если желоб является сборным, а не цельным, что позволяет воде не замедляться на соединительных швах.
5. Кронштейны, поддерживающие лоток, должны быть установлены на строго определенной высоте, чтобы сохранять плавный уклон конструкции и не снижать скорость движения воды. Правильную установку можно обеспечить при помощи строительного шнура или любой прочной нити. Для этого крайние кронштейны закрепляются в нужных местах и на нужной высоте относительно друг друга, чтобы обеспечить правильный угол. Шнур, протянутый между крайними точками, показывает высоты промежуточных держателей, которые монтируются с шагом 0,5-0,7 м.

Самые распространенные ошибки монтажа водосточного желоба

Неправильный или небрежный монтаж водосточной системы может нарушить нормальную работу, что в свою очередь приведет к поломке конструкции, порче фасада и протечкам крыши. Наиболее распространенными причинами раннего износа конструкции являются следующие факторы:

1. Ошибки в проектировании. Неправильно подобранный диаметр труб и количество воронок могут привести к тому, что водосток не справится с потоком воды, даже при правильном наклоне.
2. Сливные лотки монтируются строго горизонтально. Вода начинает скапливаться в желобе, не успевая своевременно отводиться, что может стать критической проблемой летом, а зимой приводит к образованию ледяных затруднений. Через несколько лет такой эксплуатации пластиковый водосток может не выдержать нагрузок и лопнуть, а металлическая конструкция требует ремонта. Чтобы предотвратить такую ситуацию, установите греющий кабель.
3. Слишком длинный лоток, соединяющий две трубы. В таком случае велика вероятность его провисания и деформации.

Резюме

Установка сливной системы - задача, требующая индивидуального подхода и точных расчетов. Уклон водосточного желоба - один из ключевых факторов, влияющих на функциональность водослива. Для оптимальной работы системы необходимо правильно подобрать и установить все компоненты водостока. Независимо от размера дома и формы крыши, правильно установленная водосточная система даст возможность своевременно отводить воду и защитит здание от неблагоприятных водных воздействий.
