Угловой штамп в исполнительной проектной документации: размеры, содержание, образец заполнения

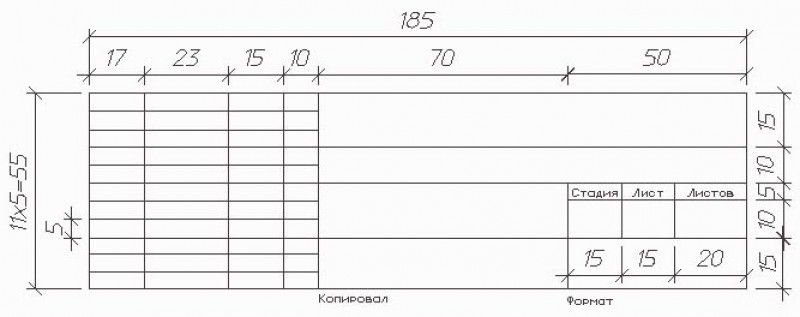

Размеры и формы углового штампа

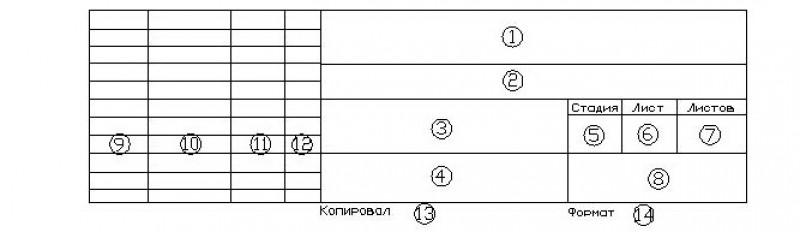

Содержание граф углового штампа

1 Указывают обозначение документа
2 Наименование предприятия, в состав которого входит здание (сооружение)
3 Наименование здания (сооружения)
4 Наименование изображений, помещенных на данном листе
5 Условное обозначение стадии проектирования. В исполнительной документации графа не заполняется
6 Порядковый номер листа
7 Общее количество листов документа
8 Наименование или различительный индекс организации
9-12 Должности, фамилии, подписи исполнителей и других лиц, ответственных за содержание документа, даты подписания документа.
13 Подпись лица, копировавшего чертеж
14 Обозначение формата листа.

Образец заполнения углового штампа
