ar-net.ruСпециалисты разных отраслей работают в AutoCAD или Civil 3D. При разных обстоятельствах может понадобится сохранить чертёж или экспортировать его в формат jpeg или png. Часто заказчики просят скинуть картинку, чтобы открыть ее в сотовом телефоне.
Разберём, как в AutoCAD из формата dwg перевести чертеж в JPEG или PNG. Процесс похож на обычную печать на принтере или плоттере.
Сохранение области чертежа формата dwg в JPEG
1. Запустите нужный чертеж в главном окне Автокада (вкладка Модель). Нажмите в левом верхнем углу меню программы, выберите «Печать». Или нажмите сочетание горячих клавиш «Ctrl+P».
2. В поле «Принтер/плоттер» откройте выпадающий список «Имя» и установите в нем «Publish to WEB JPG» или «Publish to WEB PNG».
3. Перед вами может появится вот такое окно. Вы можете выбрать любой из этих вариантов. После этого в поле «Формат» выберите из доступных вариантов наиболее подходящий.
4. Как при обычной печати задайте чертежу книжную или альбомную ориентацию и поставьте галочку «Вписать» и «Центрировать».
5. Затем нажимаем рамка и выделяем область своего чертежа.

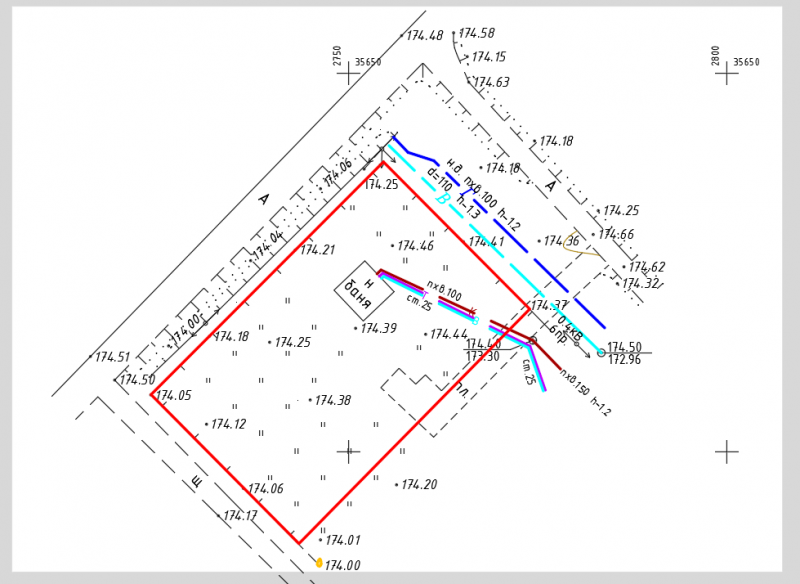

Получается вот такая картинка:
Если результат вас устраивает, нажмите «ОК». Введите имя документа и определите его место на жестком диске. Нажмите «Сохранить».
