Как самостоятельно уложить мягкую кровлю: технология и процесс монтажа с использованием схем и видео

Структура мягкой кровли

Прежде чем говорить о конструкции крыши с мягким кровельным покрытием, хотелось бы вскользь упомянуть об особенностях этого уникального материала. По сути, он представляет собой модифицированный рубероид. Вот только основой гибких плиток (в дальнейшем будем называть их гонтами) является не банальный картон, а более прочная и долговечная стеклоткань или же полиэстеровое полотно. Усовершенствования коснулись и пропитки. Гидроизоляцию мягкой черепицы обеспечивает модифицированный полимерно-битумный состав, благодаря которому точки критических температур удалось сместить к более высоким значениям.



Многослойная структура позволяет сделать мягкую кровлю прочной и абсолютно водонепроницаемой

Сверху на гибкую черепицу наносят базальтовую или сланцевую крошку — она не только определяет дизайн покрытия, но и делает его более устойчивым к механическим воздействиям, ультрафиолетовому излучению и другим внешним факторам. Снизу плитки покрыты клеевым слоем, который закрывают защитной плёнкой. В отдельных случаях на нижнюю поверхность наносится мелкая минеральная посыпка — тогда клеящая часть представляет собой широкую полосу в верхней части гонтов.

Известные производители

Ниже приведен перечень компаний-производителей битумной черепицы, которые пользуются самым большим спросом.

IKO

Производство находится в Бельгии, Словакии, Канаде. Основное сырье для черепицы - мягкий битум.

Формы для отлива материала разработаны в собственной лаборатории.

Выбор цветов очень большой. Цены на продукцию на среднем уровне.

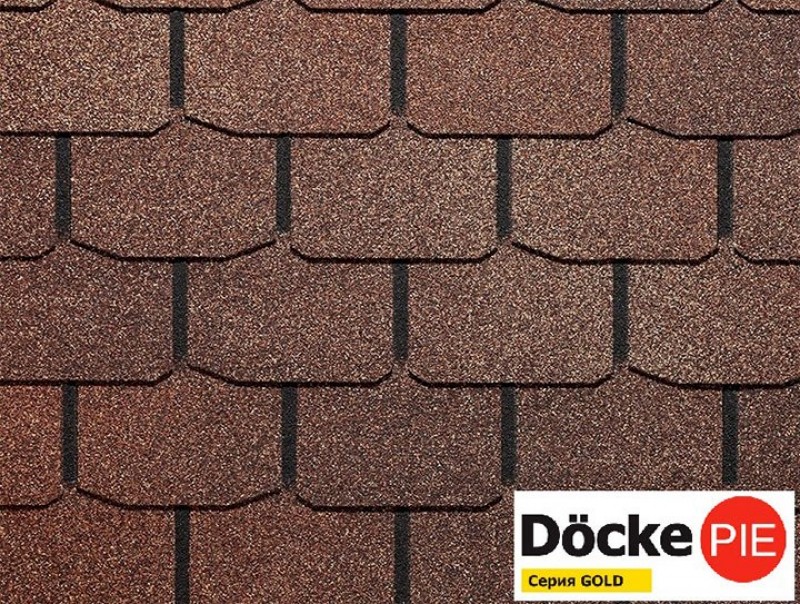

DOCKE

Представляет собой группу компаний, у которых в России есть два завода. Начало деятельности - 2005 год. Официальные представительства есть в каждом регионе страны.

Для создания элементов мягкой кровли используют СБС-модифицированный, окисленный битум.

На бюджетные варианты продукции гарантия 20 лет, на дорогие - 50 лет.

ТехноНИКОЛЬ (Shinglas)

Объединение предприятий изготавливает битумную черепицу под торговыми марками ТехноНИКОЛЬ Shinglas (Шинглас), Tilercat.

В продаже есть как однослойные, так многослойные элементы кровли. Выпускаются несколько модельных рядов черепицы. Качество высокое.

Срок гарантии на отдельные виды черепицы достигает 50 лет.

Icopal

Крупная финская компания-производитель. Основа материала - СБС-модифицированный битум. Собственные формы для отлива. Ассортимент цветов. Цены на среднем уровне.

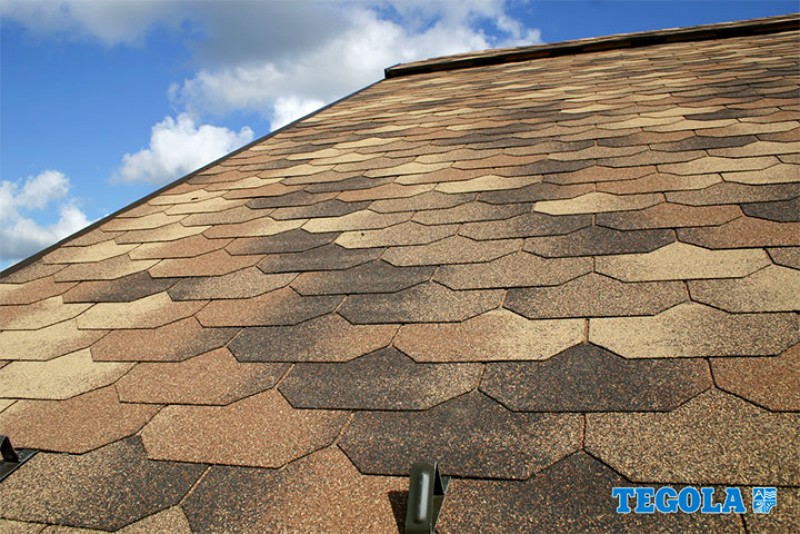

Tegola

Производство - Италия. Начало деятельности компании - 1973 год. Постоянно держит лидирующие позиции по объему продаж в Европе. Официальные представительства, производство есть в 73 странах, в России  –  в Рязанской области.

Особое внимание уделяется декорированию гонтов. Есть гонты с разными видами напылений, что позволяет оформлять постройки в разных стилях (кантри, шале, прованс). Цена доступна.

Kerabit

Финский производитель. Цены на продукцию среднерыночные. Качество хорошее.

CertainTeed

Американская компания-изготовитель. Готовая продукция есть в продаже и на российском рынке. Модельный ряд черепицы по форме и цвету не имеет аналогов среди конкурентов. Цены высокие.

Katepal

Катепал - крупная финская компания-производитель мягкой кровли. В продажу поступает под торговой маркой Ruflex. Начало работы - 1949 год.

При создании гонтов применяется битум повышенной морозостойкости. Производится и многослойная черепица, но по ассортименту в разы уступает итальянскому заводу.

Монтаж разного вида гонтов

Теперь распаковываем гонты. Главное требование к их монтажу – сухая, теплая погода, ведь битумную черепицу нежелательно укладывать при температуре меньше +5°С , т.к. на участках, где ее нужно будет загибать, трудно будет обойтись без трещин.

Если все-таки придется крепить гонты в таких условиях, то понадобится профилактика: листы подогревают строительным феном и загибают на металлической трубе около 10 см диаметром. Но лучше так не делать.

Подсчитать необходимое количество гонтов не сложно: возьмите один лист, измерьте площадь, которую будет видно, узнайте площать ската и разделите второе на первое. Вот ценный совет о том, как рассчитать и подготовить гибкую черепицу к монтажу:



Конечно, если у вас глаз-алмаз, то можно обойтись и подробных подсчетов, но разметочные линии служат отличными направляющими, по которым можно выравнивать черепицу и по вертикали, и по горизонтали. Особенно, если вы укладываете мягкую кровлю впервые.

Поверьте, отрывать несколько листов и крепить их заново, чтобы исправить косяк, дело – не самое веселое. И уж совсем без разметки, если в кровлю врезан какой-то элемент или общая геометрия ската нарушена. В этом деле вам помогут такие инструменты как отбивка, отвес и нивелир.

Как мы уже говорили, обычно для удобства готовые гонты еще в заводских условиях помечают небольшими дырочками, чтобы вы знали, куда конкретно забивать гвозди. Если же таковых нет (например, у самых дешевых коллекций), тогда просто отступайте от края 2-3 см и ориентируйтесь по такой иллюстрации:

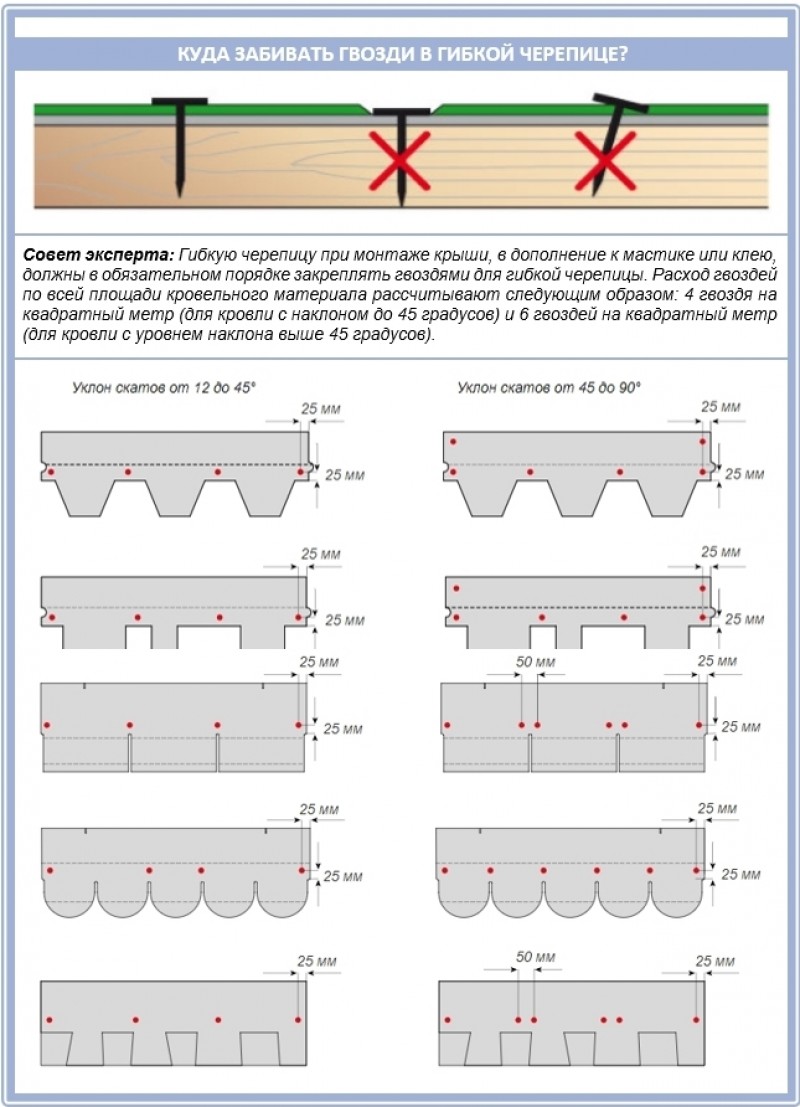

В каждом своем случае место забивки гвоздя будет напрямую зависеть от формы нарезки самой черепицы. Важно только, чтобы каждый гвоздь прошивал одновременно и нижний, и верхний край у всех листов, а если вы укладываете гибкую черепицу на скатах с углом 45°, тогда верхние углы гонта тоже дополнительно нужно фиксировать.

Вся процедура укладки гибкой черепицы не сложна, вот инструкция самого процесса:

1. Перед самой укладкой смешайте гонты из нескольких палочек, чтобы минимизировать разнооттеночность. Дело в том, что даже в одной почте цвет может отличаться настолько, что вы будете удивлены, и такие казусы будут очень заметны на крыше.
2. Если скат достаточно длинный, начинайте укладку черепицы с его центра и выравнивайте по горизонтали. А второй ряд – уже смещая гонты влево или вправо на половину листа. Третий и все последующие ряды сдвигайте относительно предыдущего тоже наполовину лепестка, влево или вправо, смотря какое направление вы выбрали изначально.
3. Начинать укладывать черепицу нужно на скате с меньшим уклоном, при этом следует делать заход на более крутой скат не менее чем на 30 см. На более крутом скате рекомендовано отбить меловые линии, чтобы не сбиться. Теперь подрежьте черепицу на более скате по этой новой линии, а по закреплению промажьте битумной мастикой там, где нет самоклеющегося слоя с тыльной стороны.
4. Укладывайте черепицу снизу-вверх, отступая от края капельников. Здесь нужно будет уложить специальную коньково-карнизную черепицу. К слову ее можете заменить на обычную, если обрежете лепестки.

Теперь зафиксируйте гонты. Для этого хорош автоматический инструмент, особенно, если будет работать от электрической сети. Главное, при выборе модели позаботьтесь о собственной безопасности: спусковой механизм должен быть удобным, с защитой от случайного выстрела и возможностью удаления застрявшего гвоздя без какого-либо риска. Ведь обычно молоток больше предназначен для мелких работ по домашнему хозяйству, и профессиональные кровельщики им пользуются крайние редко.

Единственный момент: если специальные кровельные гвозди не подойдут к пистолету, возьмите готовую обойму с гвоздями с широкой плоской шляпкой. Отличаются такие тем, что соединены между собой тонкой проволокой. Вот такая лента вставляется в патронник и гвоздь подается один за другим. Это намного удобнее в работе на высоте: не нужно искать грозди, не нужно подставлять пальцы под удар и само крепление будет качественнее, чем тогда когда вы уже слишком устали на 501-м гвозде. Главное – соблюдайте основную технологию: гвоздь необходимо вбивать строго перпендикулярно к плоскости гонта.

Помните, если какой-то гонт был зафиксирован ненадежно, то со временем разболтает свое крепление и слетит с порывом ветра. Да и сам гвоздь, приподнимаемый от ветра, будет рвать лист, расшатывая соседнее. А все это приведет к протечке и необходимому ремонту. Конечно, совсем обойтись без проблемных мест не получится, почему и нужен периодический осмотр такой крыши.

Теперь рассмотрим особенности монтажа гонтов разных видов. Так, с однослойной черепицы перед монтажом нужно снять защитную пленку, которая всегда расположена с обоих сторон гонта. Зачем она? Дело в том, что это кровельное покрытие перевозят обычными фурами и в жару, и в зной, а речь все-таки идет о битуме.

А вот в коллекциях с такой нарезкой, как «Драконий зуб», пленки нет, важно только подобрать красивый рисунок или укладывать хаотично, просто смешав гонты.

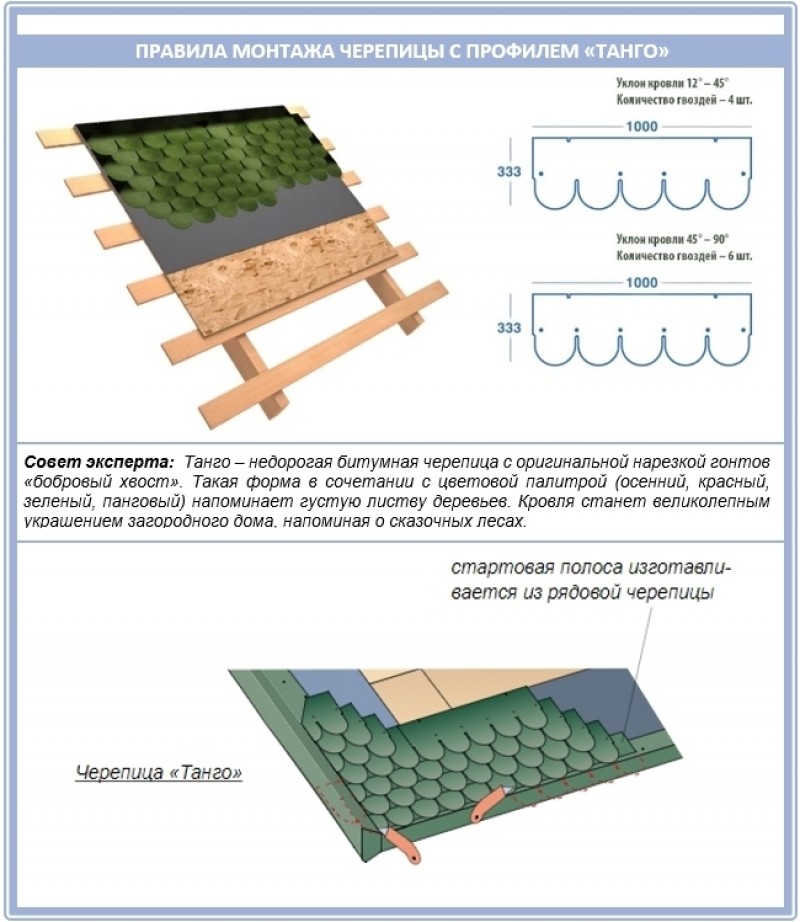

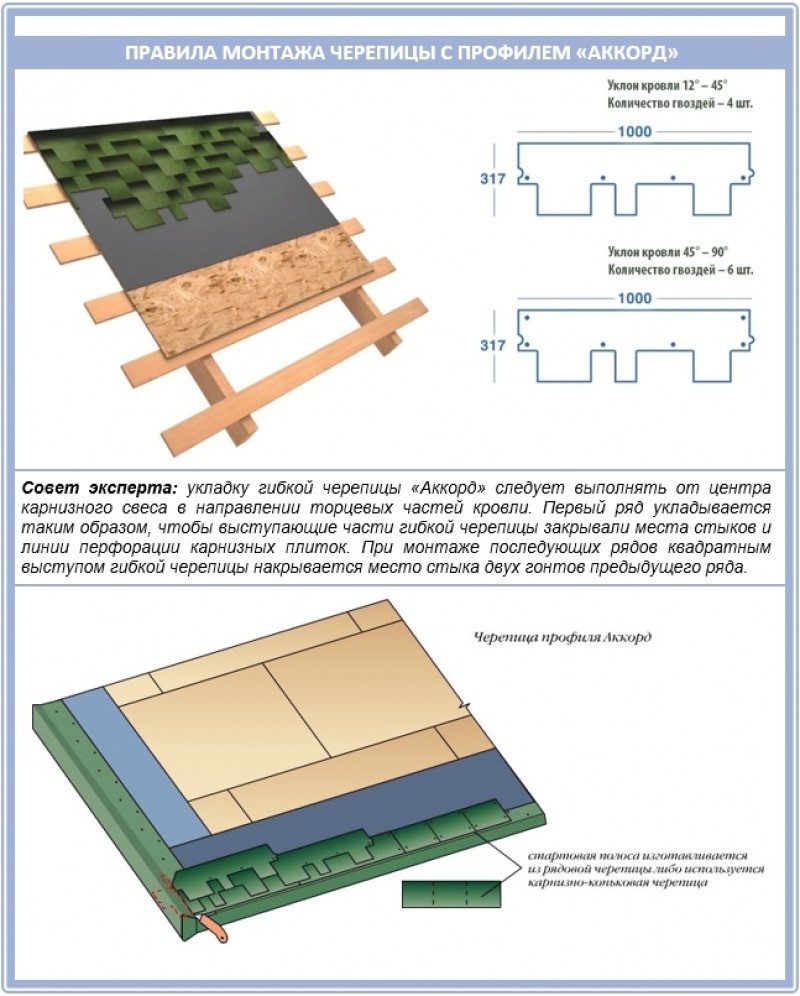

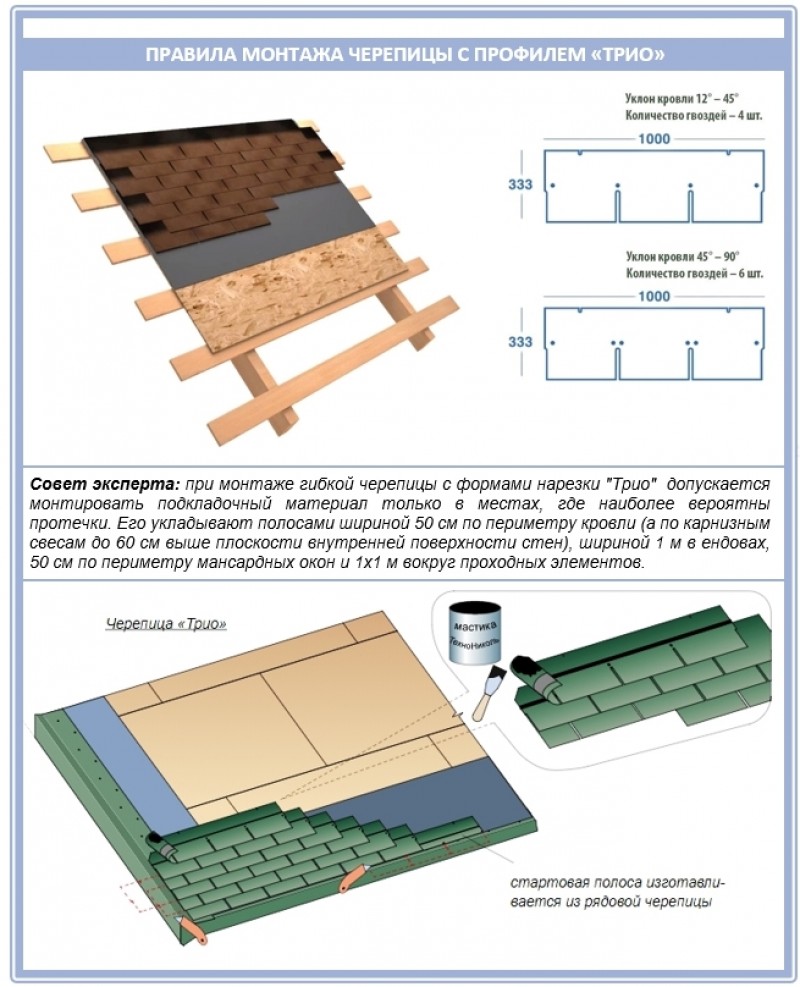

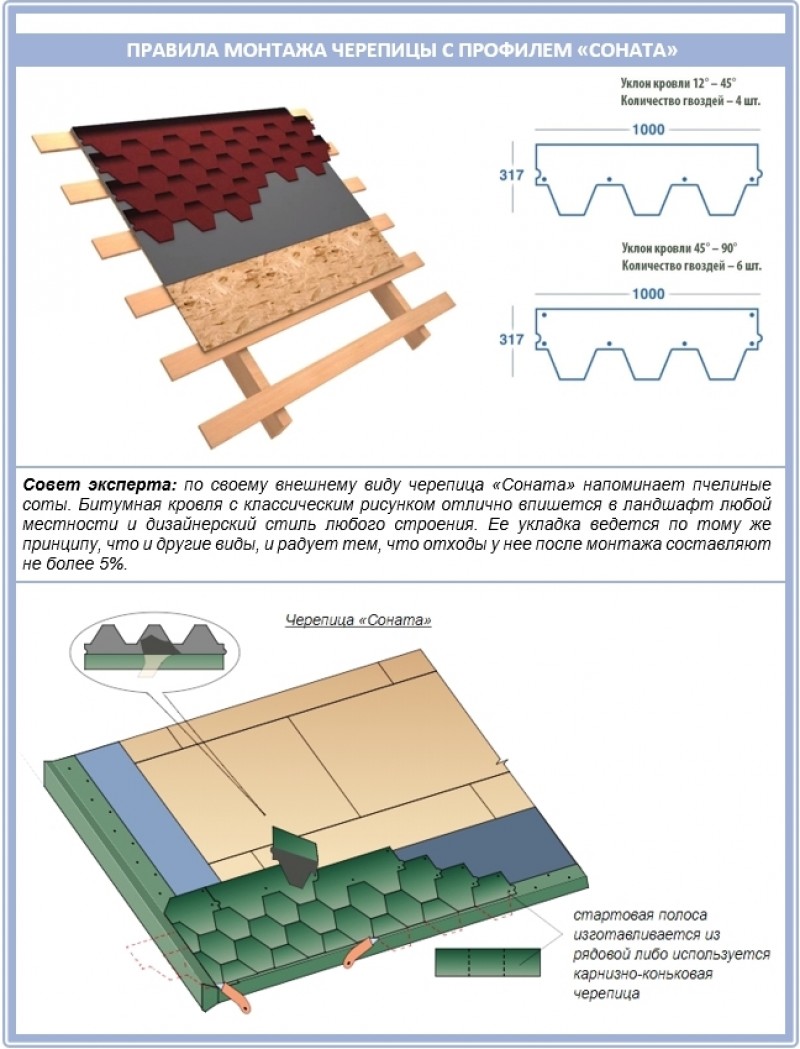

А как именно работать с каждым видом нарезки гонтов, вам помогут такие иллюстрации:

Далее, если приходится работать со сложной крышей, у вас есть два способа укладки битумной черепицы: сегментный и бесшовный. В первом способе разделите угол или конус на равные сегменты, и каждый из выложите отдельно. И вот таким путем перекройте всю крышу. Бесшовный метод уже сложнее: здесь важно сделать правильную разметку ската и ориентироваться по ней. Подумайте и выбирайте тот, который вам покажется удобнее.

Конструкция кровельного пирога

Многослойная структура делает гибкую черепицу не только прочной, но и долговечной — отдельные производители дают на свою продукцию гарантию сроком до 25 лет. Как правило, мягкие кровельные материалы с лёгкостью преодолевают этот рубеж. Разумеется, мы говорим о тех случаях, когда основание мягкой кровли соответствует принятым нормам, а укладка материала ведётся строго по предусмотренной технологии.

Изучая устройство крыш с покрытием из битумной черепицы, сразу же разделим их на два типа:

• холодные,
• тёплые.

Первые сооружаются для холодных чердаков. Множество сайтов и печатных изданий грешат тем, что указывают на нецелесообразность обустройства упрощённых кровельных пирогов для жилых зданий. Мол, если дом предназначен для круглогодичного проживания, то его крыша обязательно должна быть тёплой. Это утверждение является в корне неверным — большинство частных домов старого жилищного фонда были холодными. Мало того, в холодной кровле есть свои плюсы. И самый весомый из них — долговечность. Зимой на такой крыше практически не образуется наледь, которая, как известно, является одним из злейших врагов гибкой черепицы. Кроме того, простейший кровельный пирог отлично вентилируется, а это значит, что деревянный каркас всегда будет сухим. Что же касается энергоэффективности, то для теплоизоляции надо будет всего лишь утеплить чердачное перекрытие. Как вы сами понимаете, его площадь в любом случае будет меньше, чем у кровли.

При использовании холодной кровли на жилом здании необходимо утеплять чердачное перекрытие, площадь которого заметно меньше, чем у кровельной конструкции

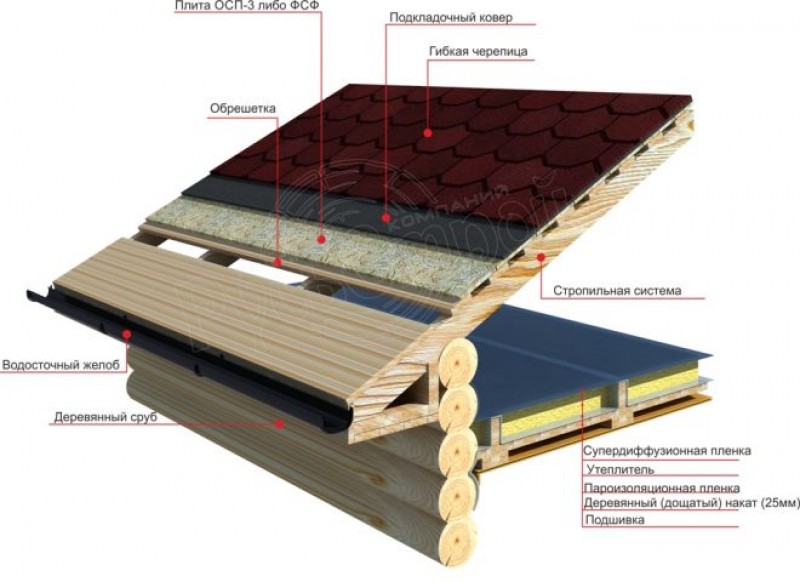

Итак, структура кровельного пирога для холодных крыш включает:

• шаговую (разреженную) обрешётку из деревянного бруса или стальных профильных труб;
• сплошной настил (из фанеры, OSB или доски-шалёвки);
• изоляционную подкладку;
• битумное покрытие.

Кровельщики, работающие в составе профессиональных бригад, нередко рекомендуют устанавливать под подкладочный ковёр супердиффузионную мембрану, аргументируя это более высокой защищённостью деревянного основания от влаги. Довольно спорное утверждение, которое я лично иначе как расточительством назвать не могу. Обычная водонепроницаемая подкладка практически не оставляет шанса на то, чтобы деревянный каркас намок из-за попадания снега или дождя. Объяснить подобные действия со стороны специалистов можно лишь стремлением заработать определённую сумму за операцию, требующую минимальных трудозатрат. Что же касается тёплой кровли, то в этом случае монтаж влагостойких покрытий обязателен ввиду использования теплоизоляции.

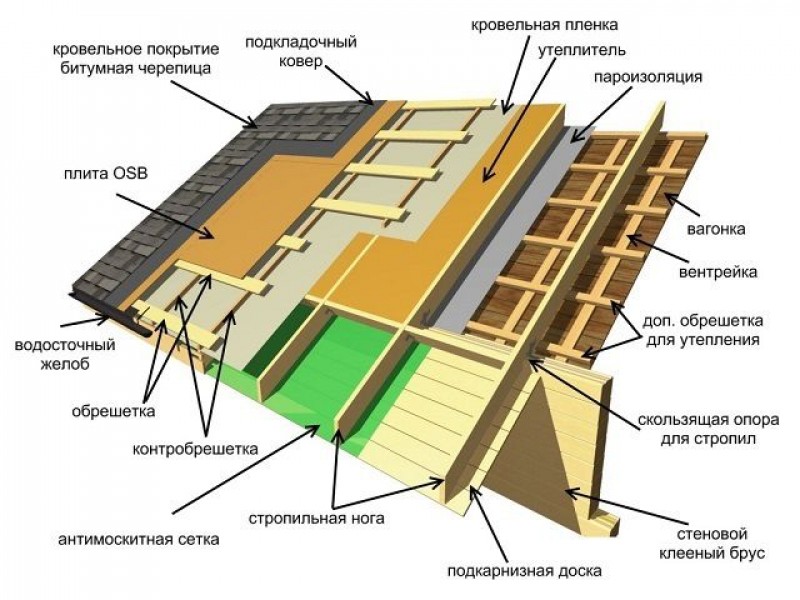

Тёплый кровельный пирог позволяет использовать для круглогодичного проживания любое чердачное помещение

Для утепления чердака чаще всего используются волокнистые материалы, которые при намокании могут потерять бо?льшую часть своих уникальных способностей — вот их-то и требуется защищать. Снизу — от влажного воздуха, а сверху — от протечек. В этом случае кровельный пирог должен иметь следующую структуру:

• рейки для монтажа обшивочных панелей;
• пароизоляционная гидрозащитная плёнка;
• слой теплоизоляции;
• гидроизоляционная ветрозащитная паронепроницаемая мембрана;
• контрбрус;
• разреженная обрешётка;
• сплошной настил;
• подкладочное основание;
• гибкое битумное покрытие.

Вы можете возразить, что устанавливаемые со стороны чердака рейки к кровельному пирогу не имеют никакого отношения, и будете совершенно правы. Однако мы всё же указали их ввиду того, что в нашем случае они выступают ещё и в качестве крепежа для нижнего слоя пароизоляции.



Какие инструменты и приспособления потребуются для монтажа мягкой кровли?

Как уже говорилось, с укладкой мягкой битумной черепицы вполне можно справиться в одиночку. В вашем арсенале должны быть:

1. сама черепица;
2. мастика для ее приклеивания и мастерок;
3. герметик для отделки швов и участков примыкания кровельного покрытия к стенам, трубам и прочим конструктивным элементам крыши;
4. молоток и кровельные гвозди;
5. нож;
6. планки для оформления карнизов и торцов;
7. строительный отвес и карандаш;
8. гидроизоляционная мембрана;
9. перчатки.



Технология укладки кровли из мягкой черепицы

Кровельное покрытие из мягкой битумной плитки похоже на черепичное лишь визуально. Отличается не только технология монтажа, но и эксплуатационные характеристики, срок службы, порядок обслуживания и ремонта. И хотя работы по сооружению кровли из гибкой черепицы нельзя назвать слишком сложными, придётся тщательно следовать рекомендациям производителя. Лучше всего разделить процесс строительства на несколько этапов:

1. Закупка материалов и подготовка инструмента.
2. Подготовительные работы.
3. Укладка изоляционных материалов.
4. Обустройство контробрешётки и обрешётки.
5. Сооружение сплошного основания.
6. Укладка верхних слоёв кровли.
7. Монтаж доборных элементов и обустройство проходов.

Организовав таким образом рабочее время, вы не только сведёте к минимуму число возможных ошибок, но и сможете принимать наиболее взвешенные решения о привлечении сторонней помощи.

Как рассчитать, сколько и каких материалов понадобится

Первое, что требуется сделать, приступая к математическим вычислениям, – это составить подробный чертёж кровли или создать хотя бы элементарный набросок с указанием точных размеров и особенностей каждого ската. Сам же расчёт включает в себя определение геометрических размеров и количества основных частей конструкции:

• доборных элементов;
• ендового ковра;
• подкладочного слоя;
• вентилируемого конька или кровельных аэраторов;
• бруса для шаговой обрешётки и контробрешётки;
• дощатого настила;
• мягкого покрытия.

Надо сказать, что точность проведённых вычислений оказывает влияние не только на стоимость кровли, но и на сроки проведения работ. По этой причине разберёмся в особенностях расчёта всех составляющих крыши максимально подробно.

Доборный погонаж

Для отделки и защиты различных частей мягкой кровли используют доборы нескольких типов:

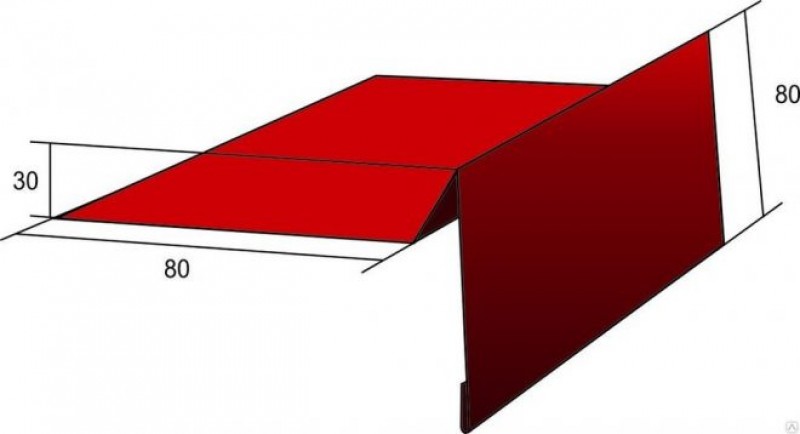

1. Карнизная планка или капельник, который закрывает нижний край обрешётки от стекающей влаги.

   Карнизная планка используется для отвода конденсата из подкровельного пространства

2. Ветровой или фронтонный фартук, используемый для изоляции торцов кровельных скатов.

   Ветровая (фронтонная) планка защищает торцы кровли от ветра и осадков

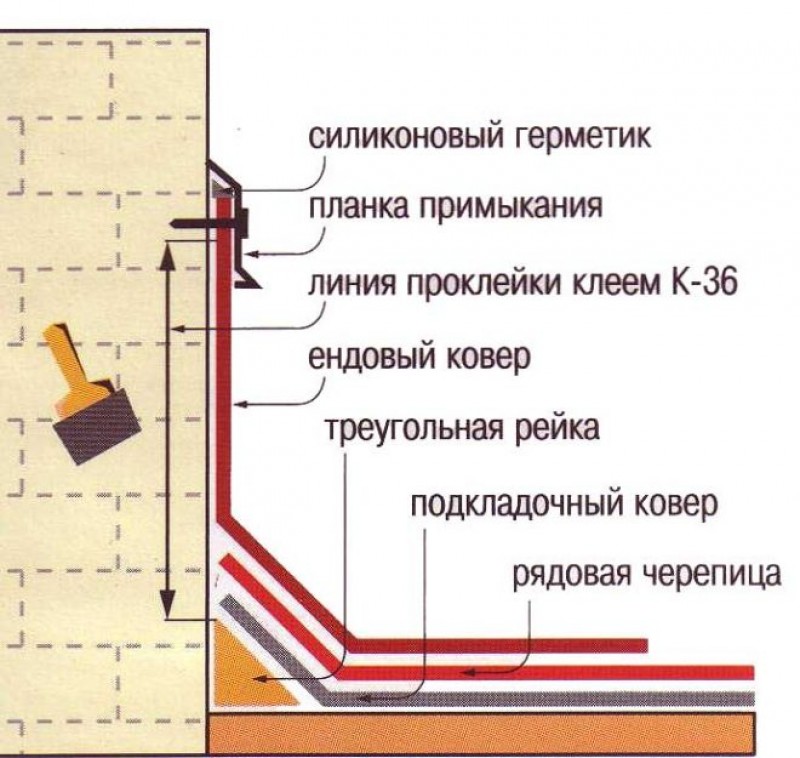

3. Планка примыкания (пристенный фартук) — служит для герметизации стыков кровли и вертикальных стен.

   Несколько модификаций пристенных фартуков позволяют подобрать защитный элемент нужной конфигурации

Представленный доборный погонаж выпускается в виде планок стандартной длины 2 м. Однако чтобы определить количество тех или иных планок, протяжённость нуждающегося в защите участка следует делить на 1,9 или 1,85. Связано это с тем, что фартуки и планки монтируются не встык, а с напуском шириной 10–15 см.

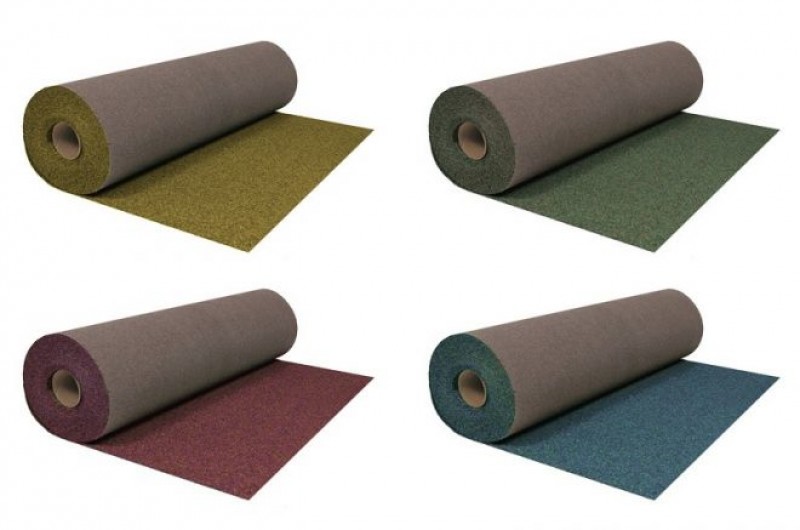

Ендовый ковёр

Если конструкция крыши включает разжелобки и места примыканий к вертикальным поверхностям, то их гидроизоляцию обеспечивают за счёт специального ендового ковра. Производители выпускают его в виде рулонов 1×10 м, представляя на выбор несколько цветовых решений в тон черепичному покрытию.

Подбирая ендовый ковёр по окрасу, совсем необязательно попасть точно в цвет — небольшая рассинхронизация тонов сыграет в плюс, делая обычную крышу чрезвычайно стильной и выразительной

Рассчитывая общую длину ковра, следует сделать 20-сантиметровый запас для каждой ендовы — он понадобится для правильного монтажа нижней части стыков.

Подкладочный ковёр

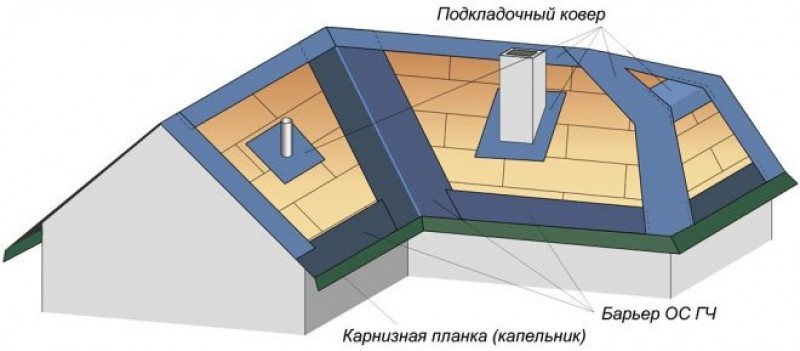

Подкладочный слой обустраивается как по всей площади каждого ската, так и частично — всё зависит от крутизны поверхности. Если уклон крыши составляет более 1:3 (18 градусов), то кровельным ковром защищают только подверженные протечкам зоны:

• внутренние углы примыканий смежных скатов;
• коньковую часть;
• рёбра;
• участки с переломами скатов;
• края у фронтонов и карнизов;
• выходы вентиляции.

Укладывая изоляционный ковёр, необходимо делать нахлёст 10–15 см. По этой причине его расчётная квадратура должна быть в 1,1 — 1,15 раз больше суммарной площади скатов. Если же подкладка обустраивается частично, то длина полос кровельного ковра соответствует протяжённости предрасположенных к протечкам частей крыши.



Подкладочный ковёр можно уложить как вдоль, так и поперёк ската

Ширина подкладки при частичной гидроизоляции должна составлять 40–50 см. Исключение можно сделать лишь для коньков и внешних углов, уменьшая это значение до 25 см.

Коньковые аэроэлементы

При расчёте количества коньковых аэраторов исходят из того, что один элемент длиной 1,2 м способен обеспечить вентиляцией около 25 м2 подкровельного пространства. Если же используются точечные аэроэлементы, то суммарную площадь смежных скатов следует делить на 5 — именно столько квадратных метров кровельного пирога «обслуживает» один такой элемент.

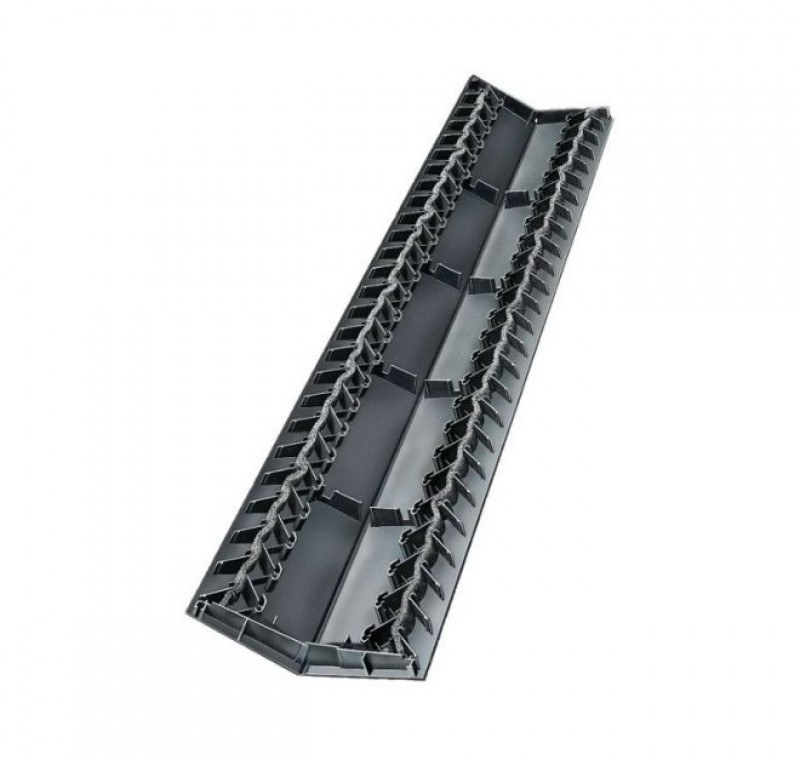

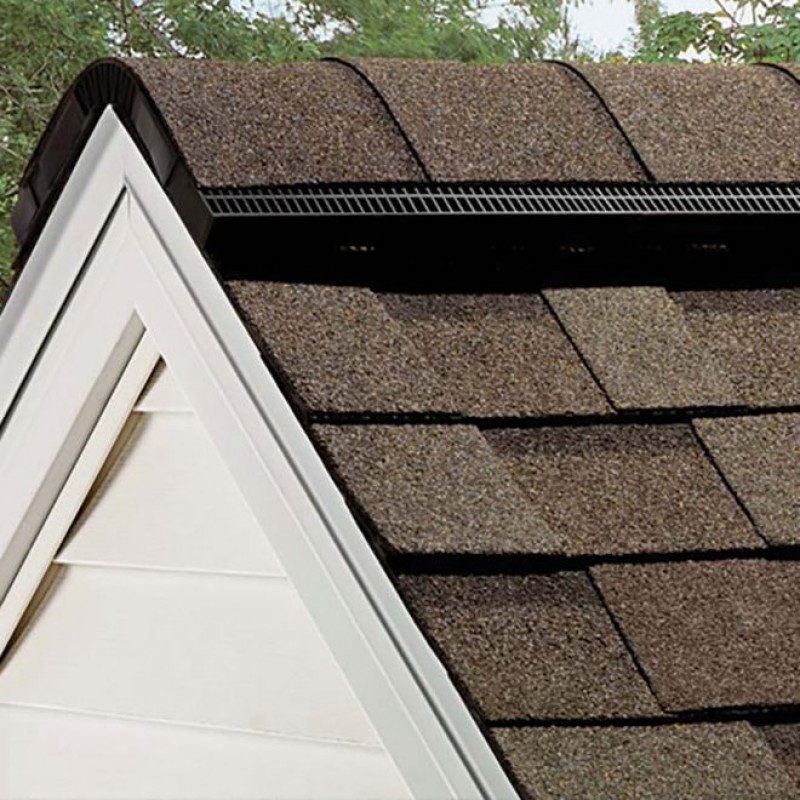

Конструкция конькового аэратора позволяет организовать вентиляцию кровельного пирога на крышах любой конфигурации

Учтите, что точечные аэроэлементы различаются по высоте. Короткими оснащают крутые скаты крыши, а длинными — пологие поверхности.

Пиломатериалы для обрешётки

Для обустройства обрешётки используется деревянный брус сечением не менее 40х40 мм, а также доска толщиной 25 мм. Длину контрбруса определить проще всего — она равняется протяжённости стропильных ног. Что же касается разреженной обрешётки, то общую протяжённость деревянных элементов определяют исходя из стандартной ширины шага под битумную черепицу — 37 см для стропил, расположенных на расстоянии 0,9 м друг от друга. Следовательно, длину стропильной ноги в сантиметрах следует разделить на 37 и умножить на ширину кровли — это и будет искомая длина бруса, который понадобится для обрешётки одного ската.

Сплошное основание

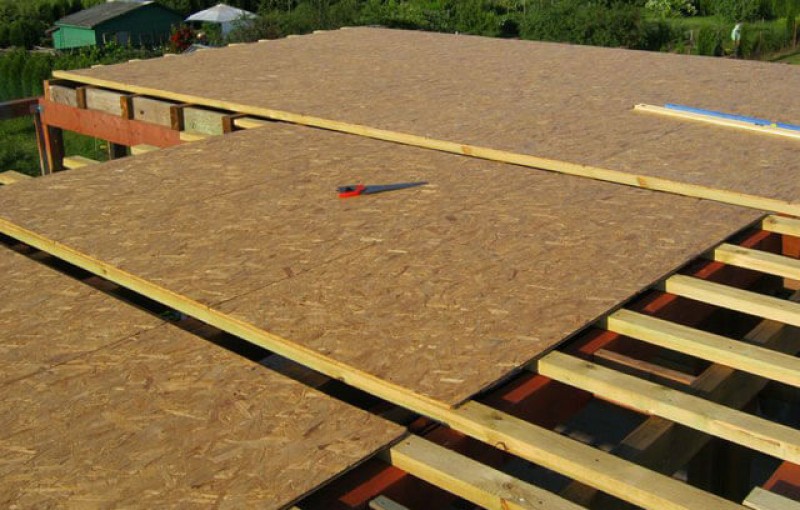

Используемые для обустройства сплошного основания листы фанеры или ОСП должны монтироваться вразбежку, то есть с перекрытием швов. По этой причине при определении площади материала необходимо сделать поправку:

• для скатов со сложной геометрией — до 10%,
• для простых скатов — от 3% до 5%.

  Для крыш жилых домов делают двойную обрешётку с нижним разреженным слоем, для хозяйственных построек и других нетребовательных зданий будет достаточно простого перекрытия из сплошных плит

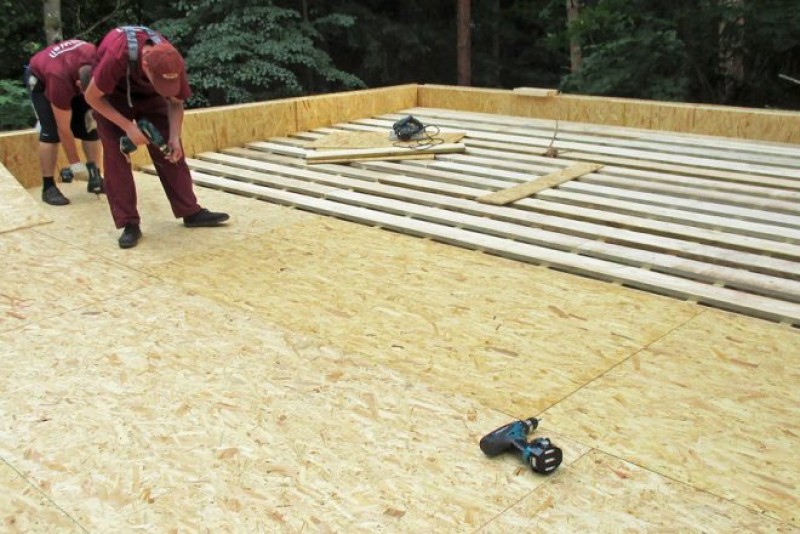

Определяя количество фанеры или OSB в листах, рекомендуют сделать набросок их расположения на бумаге с максимально плотной укладкой — таким образом удастся избежать перерасхода материала во время монтажа.

Укрывные и рулонные материалы

В процессе укладки используются черепичные гонты двух видов — коньково-карнизные и рядовые. Первые выпускаются в виде упаковок, рассчитанных на 12 пог. м конька и 20 пог. м карниза. При расчёте вторых используются такие же поправочные коэффициенты, что и для сплошного основания (простые крыши 3–5%, комбинированные — до 10%). Чтобы определить число листов гибкой черепицы, суммарную квадратуру рядовых гонтов делят на площадь одной битумной полосы. Одна пачка мягкой черепицы обычно рассчитана на 3.5 м2 кровли — зная это число, нетрудно будет подсчитать, сколько упаковок надо будет купить.

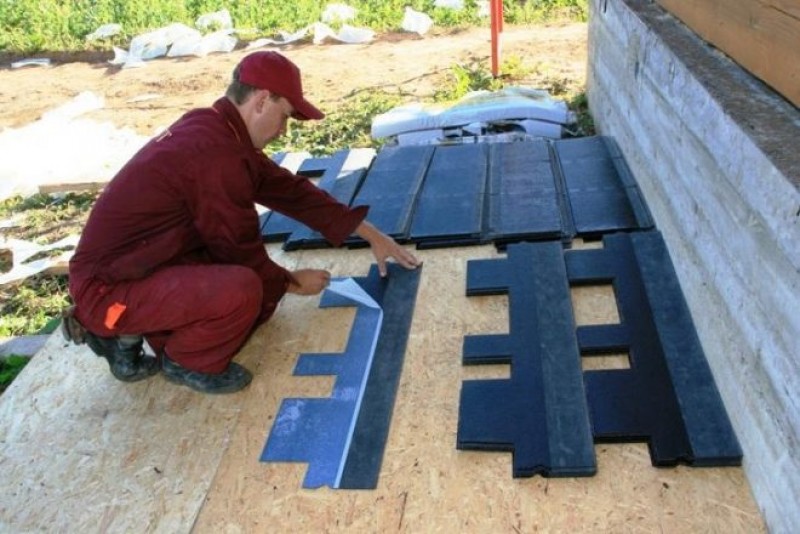

Перед монтажом черепичные гонты из разных пачек необходимо перемешать — это исключит появление неоднородных по цвету участков кровли

Количество материалов, которые понадобятся для тёплого кровельного пирога, рассчитывают со следующими допусками:

• гидроизоляция и пароизоляция — не менее 4%;
• рулонная теплоизоляция — по площади ската;
• плитный утеплитель — до 4%.

Нетрудно заметить, что количество рулонной и плитной изоляции практически не зависит от сложности кровли. Связано это с тем, что подобные материалы легко стыкуются между собой и не влияют на внешний вид конструкции.

Какие инструменты и расходные материалы будут нужны

Помимо кровельных и древесных материалов в процессе работы потребуется следующее оборудование и инструмент:

• пила;
• молоток;
• ножницы для резки металлических доборов;
• металлический шпатель для мастики;

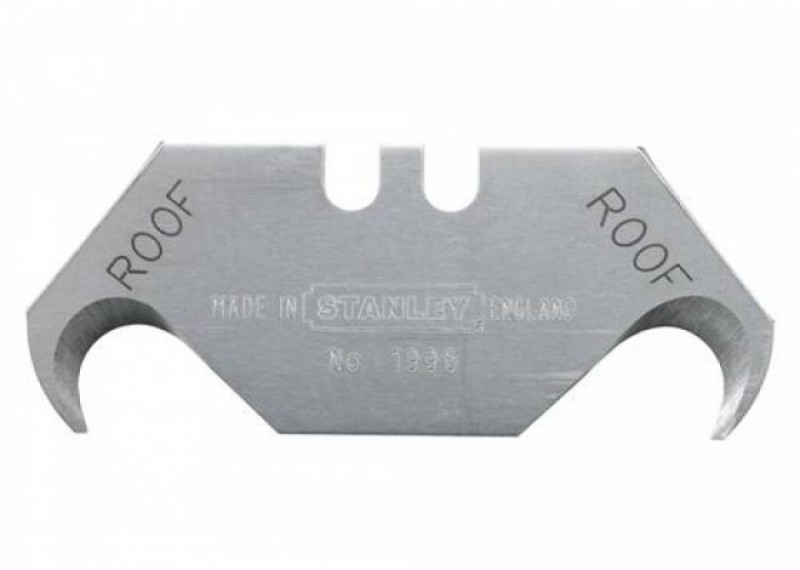

• нож кровельщика (отличается от обычного крючкообразной режущей частью).

Кроме того, следует приобрести обычные гвозди, которые понадобятся для строительства деревянного основания, и специальные — для крепления мягкой кровли. Последние отличаются более широкой шляпкой (диаметр 8–10 мм) и имеют длину 25–30 мм. Подойдёт и крепёж, который используется в автоматических пистолетах — такие метизы имеют длину 40 мм. Количество гвоздей рассчитывают исходя из расхода 4 шт. на гонт или 500 граммов на 10 м2 кровли.

Для единоразового использования покупать специальный инструмент необязательно — можно обойтись сменными крючкообразными лезвиями для обычного строительного ножа

В процессе монтажа гибкой плитки будет нужна битумная мастика, предназначенная для гидроизоляции строительных конструкций. Её объём можно определить по площади кровли — на каждые 10 м2 покрытия потребуется до 1 л жидкой смеси.

На цену битумной мастики влияет как тип материала (холодного или горячего применения), так и состав. Самой дешёвой является битумно-полимерная гидроизоляция, тогда как самым дорогим признано битумное полимерно-алюминиевое покрытие. Последнее отличается высокой устойчивостью к тепловому старению и УФ-излучению. В наших же условиях будет достаточно битумно-каучуковой мастики — она имеет среднюю стоимость и отличается хорошими монтажными и эксплуатационными характеристиками.

Подготовительные работы

Подготовительный этап включает в себя несколько шагов:

• демонтаж старой кровли (если это необходимо);
• установка обрешёточного каркаса;
• монтаж теплоизоляционного и сопутствующего ему слоёв;
• сооружение сплошного основания.

Обустройство тёплого кровельного пирога проводится в такой последовательности:

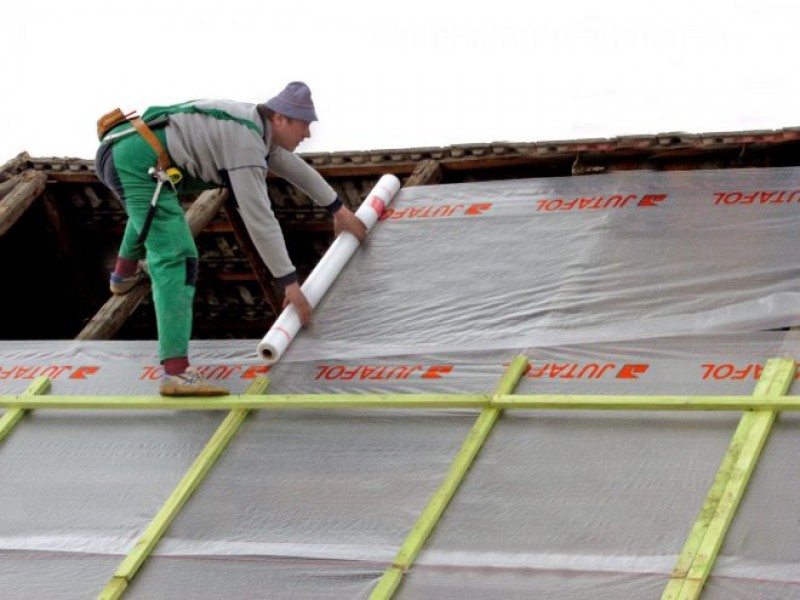

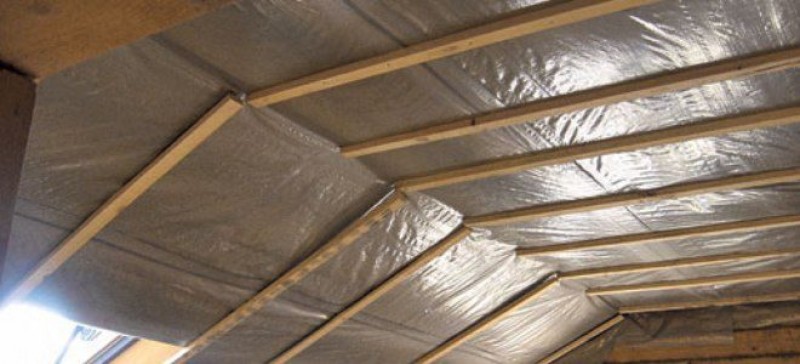

1. Установка пароизоляции. Слой плёночной мембраны позволяет отводить влагу от утеплителя и не допускать попадание паров воздуха внутрь теплоизоляции, поэтому важна правильная ориентация материала в пространстве (фольгированная сторона, ворс или чёрное напыление должны находиться со стороны чердака). Пароизоляцию крепят по нижней поверхности стропил с перехлёстом в 10 см и проклеиванием каждого стыка скотчем. Очень важно монтировать плёнку по направлению снизу вверх, чтобы предотвратить протечку конденсата в швы. Для фиксации горизонтальных полотнищ паробарьера к стропильным ногам используются деревянные планки. Их шаг зависит от того, какой материал будет использоваться при выполнении внутренней отделки. Так, для деревянной или пластиковой вагонки расстояние между соседними рейками должно составлять не более 60 см, тогда как при монтаже фанеры и OSB шаг можно увеличить на 10–20 см.

   Монтаж пароизоляции со стороны чердака позволяет защитить от влаги не только утеплитель, но и элементы стропильной системы

2. Монтаж тепло- и гидроизоляции. Пространство между стропилами заполняют плитным или рулонным утеплителем, поверх которого раскатывают супердиффузионную мембрану. Её монтируют подобно пароизоляции — по направлению снизу вверх, оставляя провис между стропильными ногами в 2–3 см для вентиляции. При этом напуск верхнего полотнища на нижнее должен составлять не менее 10 см, чтобы не допустить протечек конденсата в утеплитель. Стыки соседних полотен обязательно проклеивают скотчем, после чего гидробарьер крепят к стропилам посредством деревянного контрбруса сечением 50×50 мм. Благодаря ему, собственно, и получают 5-сантиметровый вентиляционный зазор между теплоизоляцией и верхними слоями кровельной конструкции.

   Для крепления гидроизоляции используется контрбрус, основным предназначением которого является формирование вентзазора

3. Монтаж обрешётки. На бруски контробрешётки набивается шаговая обрешётка, а поверх неё — плиты сплошного настила. Их толщина зависит от расстояния между рейками обрешётки и определяется по специальным графикам и таблицам.

Таблица: определение толщины сплошного основания под мягкую кровлю

Материал настила	Расстояние между элементами обрешётки, м
0,3	0,6	0,9	1,2	1,5
Толщина настила, мм
Фанера	8	12	18	22	28
OSB	10	14	20	22	30
Доска	—	20	25	30	35

Прежде мы уже говорили о необходимости укладки плитного материала вразбежку. Кроме того, следует оставлять тепловые зазоры величиной около 5 мм, иначе в летний зной участки крыши будут выгибаться дугой. С каждой стороны конька оставляют зазоры 70–80 мм для создания эффективной вентиляции кровельного пирога.

Следует отметить, что для холодной кровли достаточно соорудить обрешётку и дощатый настил — необходимость в остальных элементах отпадает ввиду максимального упрощения конструкции.

Видео: как соорудить сплошное основание под битумную черепицу



Пошаговая инструкция

Производителем предусматривается укладка битумной черепицы при температуре наружного воздуха до -15 °С. Поскольку монтаж в холодный период требует дополнительного теплового оборудования и затрат на разогрев материалов, работы лучше всего начинать в тёплое время года, выбирая дни, когда температура поднимается выше 20 °С. В этом случае битумная составляющая будет разогреваться за счёт солнечного тепла, что позволит получить прочное соединение всех слоёв кровли.

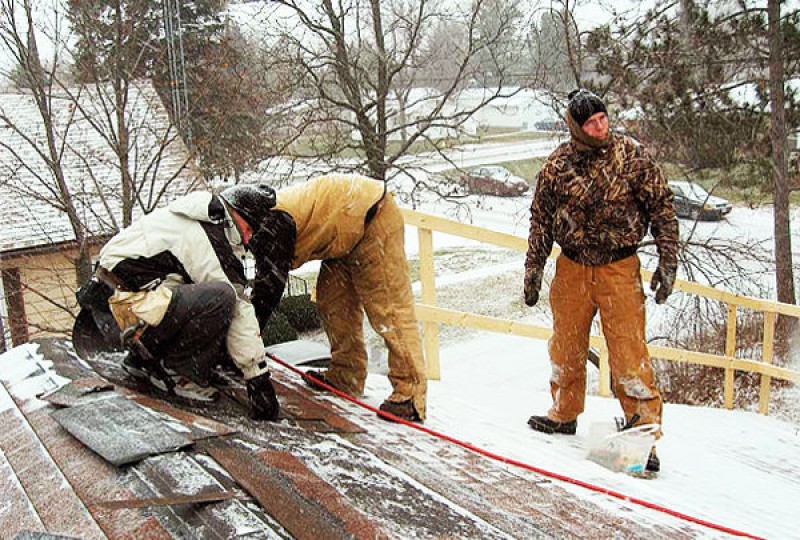

Укладку мягкого кровельного покрытия вполне можно проводить в зимний период — главное, чтобы температура не опускалась ниже -15 градусов

Для того чтобы правильно распределить время и силы, предлагаем воспользоваться пошаговой инструкцией по укладке мягкой кровли своими силами.

Формирование подкладочного ковра

В качестве подложки применяют рулонные материалы из пропитанного битумно-полимерной смесью стеклохолста. Отказываться от мягкого основания не стоит — подкладка нужна в целях дополнительного выравнивания поверхности, гидроизоляции, утепления и шумопоглощения.
Полосы рулонной гидроизоляции можно укладывать параллельно или же перпендикулярно линии горизонта — главное, обеспечить нахлёст 10 см по длинной стороне изоляции и 15 см на стыках.

По своему опыту могу сказать, что на крутых склонах кровли подкладку лучше всего стелить в вертикальном направлении. И совсем не потому, что в этом случае снижается вероятность протечек во время сильных ливней. Дело в том, что под действием земного притяжения полотнища гидроизоляции провисают, а на поверхности образуются складки. Для того чтобы их хорошо разровнять и правильно закрепить, требуется дополнительное время и силы — без помощников здесь не обойтись. Что же касается пологих скатов, то здесь, конечно же, выигрывает горизонтальный способ фиксации, как более простой и надёжный. Важно только начинать работу от свеса и продвигаться по направлению к коньку. При этом каждая последующая полоса гидроизоляции будет накрывать край предыдущей и у воды не останется ни одного шанса попасть под верхние слои кровельного пирога.

Частичная укладка подкладочного слоя возможна только на крышах с крутыми склонами

Принимая решение о частичной укладке подложки на крутых скатах, следует обеспечить защиту наиболее важных участков. Так, по обе стороны от ендовы и у края ската (линия карниза) ширина битумной гидроизоляции должна составлять не менее 50 см, тогда как для коньков полосу такого размера делят пополам.
Для фиксации подкладочного слоя используют гвоздевой бой или крепление строительными скобами с шагом 25 см. На подверженных протечкам участках (ендовы, примыкания и т. д.) подстилку следует приклеить битумным составом.

Список материалов, которые подходят для использования в качестве битумного основания, производитель указывает в инструкции по монтажу гибкой черепицы. Заменять их подручными покрытиями типа рубероида или полиэтиленовой плёнки нерационально ввиду короткого срока службы, быстрого термического старения и других факторов.

Монтаж ендовых ковров и доборных планок

При выборе битумно-полимерного ковра для обустройства ендов ориентируются на цвет основного покрытия. В декоративных целях можно выбрать материал, который отличается по тону — это подчеркнёт линию каждого разжелобка и сделает крышу более выразительной. Специалисты рекомендуют укрывать ендову сплошным полотнищем шириной 1 м, обязательно приклеивая его мастикой к дощатому основанию. Если же требуется состыковать два куска, то место стыка располагают как можно ближе к пику крыши. Нахлёст верхнего полотна на нижнее должен составлять не менее 20 см с обязательной фиксацией при помощи жидкой битумной гидроизоляции.

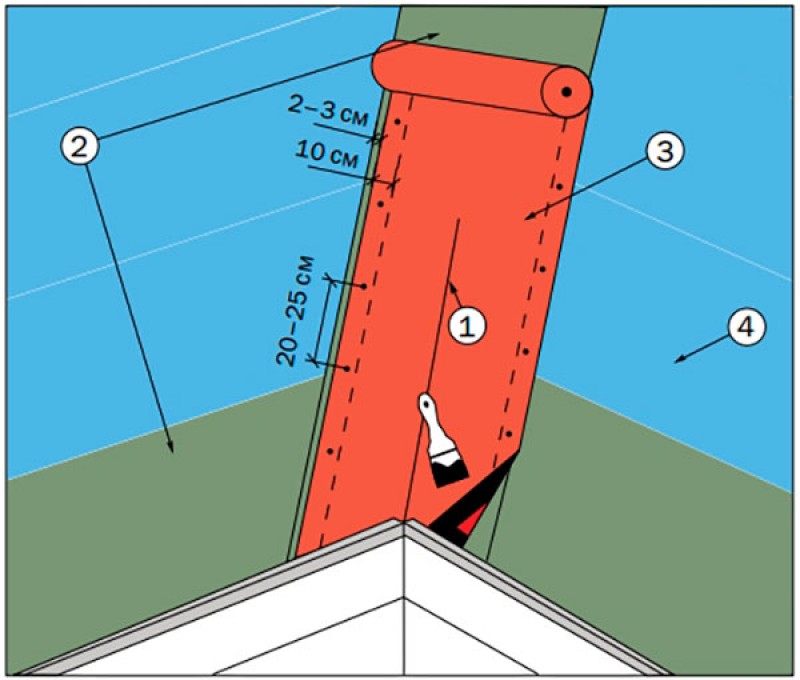

Материал ендового ковра укладывается по всей поверхности разжелобка и приклеивается к основанию мастикой

Чтобы защитить край обрешётки от стекающего конденсата и осадочной влаги, поверх изоляционного ковра следует установить карнизный и фронтонный добор. Для фиксации планок применяют кровельные гвозди, которые забивают зигзагообразно с промежутками в 10–15 см (на стыках — до 5 см). Необходимо выдерживать нахлёст соседних доборных элементов величиной 3–5 см, располагая рёбра планок по контуру карниза или торцового выступа. Капельники желательно крепить первыми — в этом случае по углам скатов их будут перекрывать фронтонные планки.

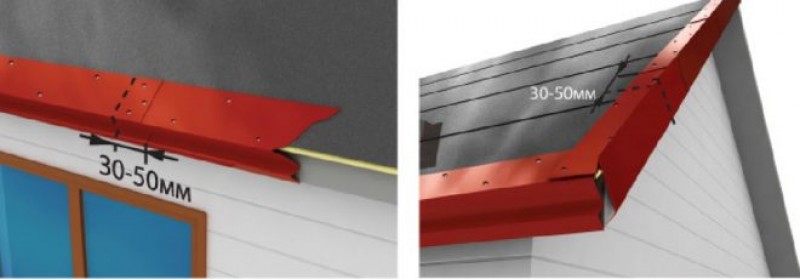

Стыки карнизных и фронтонных планок выполняют внахлёст с усиленной фиксацией кровельными гвоздями

Перед монтажом карнизной и торцевой защиты периметр сплошного настила рекомендуется обрамлять рейкой сечением 20х40 мм. Если же по краям ската выполнена кромка, то гидроизоляция устанавливается поверх неё и обрезается за линией периметра. После этого крепятся доборные элементы.

Укладка карнизной черепицы

Нанесённые на подкладку горизонтальные линии разметки упрощают монтаж и позволяют уложить черепицу ровными рядами. Формировать их лучше всего при помощи натёртой мелом льняной бечёвки. Шнур натягивают в нужном месте и отпускают подобно тетиве лука, чтобы оставить след на тёмной поверхности подложки.

Для ровной укладки карнизной черепицы необходимо нанести меловую разметку на подкладочный слой

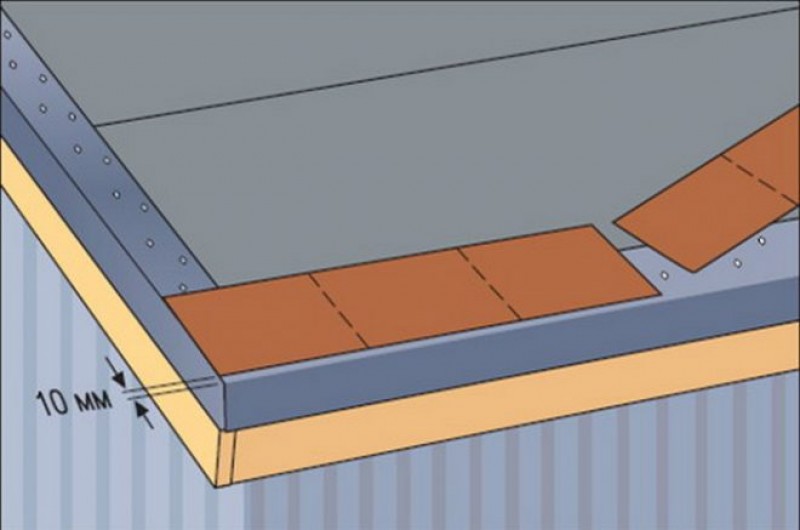

Стартовые гонты укладывают на расстоянии 1 см от линии карниза и крепят кровельными гвоздями. Чтобы плитки не отрывались при сильной ветровой нагрузке, крепёж забивают на расстоянии 25 мм от края. Каждую последующую полосу стелят встык, а места сопряжений защищают битумной мастикой.

Монтаж рядовой черепицы

Основное покрытие монтируют по направлению от центра ската, располагая первый рядовой гонт с отступом в 2–3 см от края карнизной полосы. Для фиксации мягкой черепицы достаточно снять защитную плёнку с клеевого слоя и плотно прижать гонт к подложке.



При укладке нижних плиток рядовой черепицы делают небольшой отступ от края карнизных листов

Окончательное крепление выполняют гвоздями в четырёх точках — по краям полосы, а также над впадинами между внутренними лепестками. Верхние листы располагают со смещением на 1 лепесток. Благодаря этому появляется та самая «черепичная» фактура, а кроме того, закрываются стыки и места фиксации мягкой кровли.

Предоставляемая производителем схема укладки мягкой кровли позволяет легко разобраться в нюансах технологии

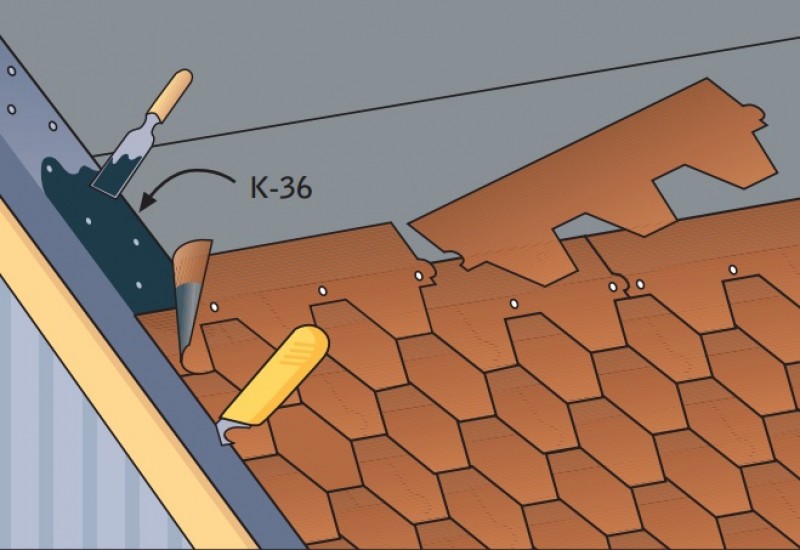

Черепицу, выступающую за края скатов, обрезают, после чего срез обрабатывают битумной мастикой.

Видео: технология монтажа мягкой кровли от производителя материала



Обустройство конька и герметизация мест проходок и примыканий

Вентиляцию подкровельного пространства обеспечивают устанавливаемые поверх конька аэроэлементы. К деревянному каркасу их крепят саморезами или гвоздями. После этого коньковая часть закрывается гибкой черепицей. Специальных полос мягкого битумного покрытия для внешних углов не существует — их можно сделать, раскраивая карнизную черепицу. Отрезанные по перфорации лепестки размещают поперёк конька и с каждого края фиксируют гвоздём. Следующий элемент располагают с 5-сантиметровым нахлёстом, а для дополнительной герметизации место соприкосновения обрабатывают битумной мастикой.

Коньковый аэроэлемент обязательно укрывают слоем битумной плитки, иначе атмосферные осадки быстро приведут его в негодность

Места, в которых сквозь скат крыши проходят трубы, кабели и другие элементы коммуникаций, должны быть закрыты специальными проходными узлами. Их крепят непосредственно к основанию ещё до монтажа подкладочного ковра.

Места примыканий к стенам и дымоходам требуют особого внимания, иначе стекающая по вертикальной поверхности влага будет проникать внутрь кровельного пирога

В процессе монтажа верхние слои кровли напускают поверх проходки, пропитывают мастикой и подрезают по месту. Там же, где скат соприкасается с кирпичной дымовой трубой или стеной, кровельные материалы напускают на поверхность вертикального сооружения. Для дополнительной защиты используется отрезок ендового ковра и фигурный металлический фартук (планка примыкания).

Видео: обустройство проходного узла мягкой кровли



Обустройство обрешетки на крыше своими руками

Прежде всего, нужно сделать надежную обрешетку. Согласно технологии монтажа мягкого покрытия, должно иметься сплошное основание, которое придаст мягкому покрытию кровли требуемую прочность и жесткость.

Наличие обрешетки гарантирует равномерное распределение нагрузки на стропила, поэтому ее делают из трех слоев:

1. Контробрешетки. Ее строят из деревянных брусков, имеющих толщину 3 –4 сантиметра, и крепят поверх гидроизоляции вдоль стропильных каркасных ног. Этот слой служит для создания воздушной щели между покрытием и стропилами.
2. Разреженной обрешетки. Данную деталь основы под мягкий материал выполняют из обрезной доски размером 20х150 миллиметров. Элементы фиксируют перпендикулярно брускам контробрешетки с промежутком 30 –50 сантиметров.
3. Сплошной обрешетки. Ее строят из влагостойкой фанеры, обрезных досок или плит ОСП. Их укладывают всплошную с маленьким зазором, равным 1 –3 миллиметра, служащим для компенсации теплового расширения обрешетки.

До того, как постелить мягкую кровлю, элементы из древесины нужно сделать гладкими, чтобы они не повредили черепицу. Лучше использовать материал хвойных пород с 20% влажностью. Чтобы дерево не начало загнивать, изделия необходимо обработать антисептическими составами. Для исключения риска возгорания обрешетку пропитывают огнеустойчивыми препаратами.

Характерные особенности отделки конька и ребер крыши

Рассмотрим подробно характерные особенности отделки конька и ребер крыши.

Нужно рядовую битумную черепицу разрезать на три части, чтобы изготовить черепицу, подходящую для конька. В дальнейшем уже после удаления защитной пленки она приклеивается и фиксируется четырьмя гвоздями в двух сантиметрах от края. На ребрах крыши коньковая черепица помещается снизу вверх. Следующая часть приклеивается с нахлестом в 5 см.

Черепицу на коньке укладывают навстречу преобладающим ветрам. Черепицу прикрепляют на битумную основу и 4 гвоздя. Для удобства монтажа каждую часть коньковой черепицы прогревают посередине и изгибают по ребру бруска, чтобы образовался угол. В коньковом ряду мягкие черепицы накладываются друг на друга с нахлестом, как рядовые.

Рассмотрим характерные особенности отделки конька и ребер крыши.

Нужно рядовую битумную черепицу разрезать на три части, чтобы изготовить черепицу, подходящую для конька. В дальнейшем уже после удаления защитной пленки она приклеивается и фиксируется четырьмя гвоздями в двух сантиметрах от края. На ребрах крыши коньковая черепица помещается снизу вверх. Следующая часть приклеивается с нахлестом в 5 см.

Черепицу на коньке укладывают навстречу преобладающим ветрам. Черепицу прикрепляют на битумную основу и 4 гвоздя. Для удобства монтажа каждую часть коньковой черепицы прогревают посередине и изгибают по ребру бруска, чтобы образовался угол. В коньковом ряду мягкие черепицы накладываются друг на друга с нахлестом, как рядовые.
