Подробное руководство по установке вальмовой крыши с иллюстрациями и видео

Система вальмовой крыши

Для того чтоб разобраться в устройстве вальмовой крыши, нужно осознавать, по какому принципу возводят такую систему. Таковая кровля состоит из четырёх сторон, две из которых имеют форму треугольника и именуются вальмами, и две стороны в форме трапеции. Для осознания того, как появляется таковая система, представьте для себя устройство двухскатной крыши, фронтоны которой вроде бы наклонены вовнутрь дома. Аналогом таковых «упавших» фронтонов в вальмовой крыше как раз и являются вальмы.

При монтаже вальмовой крыши пользуются определёнными правилами:

1. При постройке вальмовой крыши стоит направить внимание на древесную породу. Для стропил и коньковой системы берут брус схожего сечения.
2. Центральные стропила упираются как в верхний конец обвязки, так и в коньковую доску.
3. При строительстве вальмовой крыши делают центральные стропила, которые укрепляют к краям коньковой доски.
4. Промежные элементы делаются наиболее крутыми, чем угловые. Соответственно размер доски для стройки должен составлять не наименее 50*150 мм.

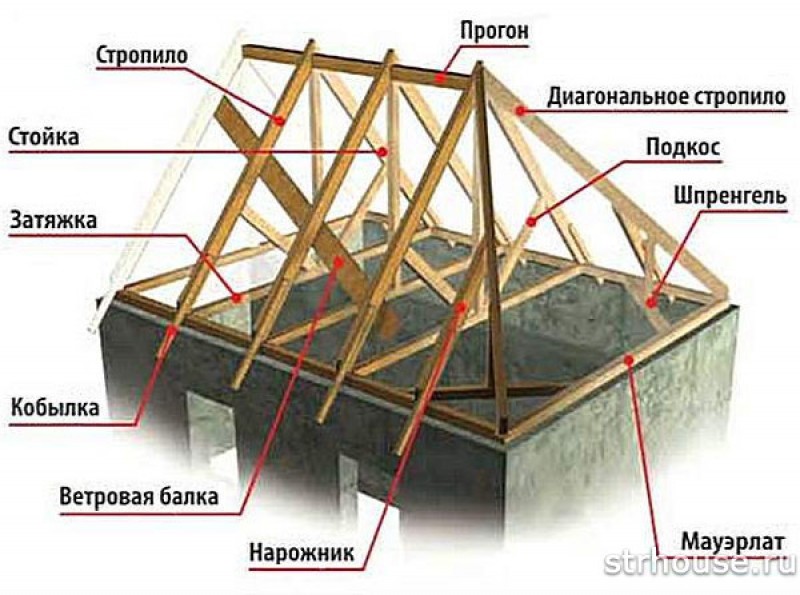

Стропила и опоры

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон. Это специальный брус. На нём монтируются стропильные дуэты.

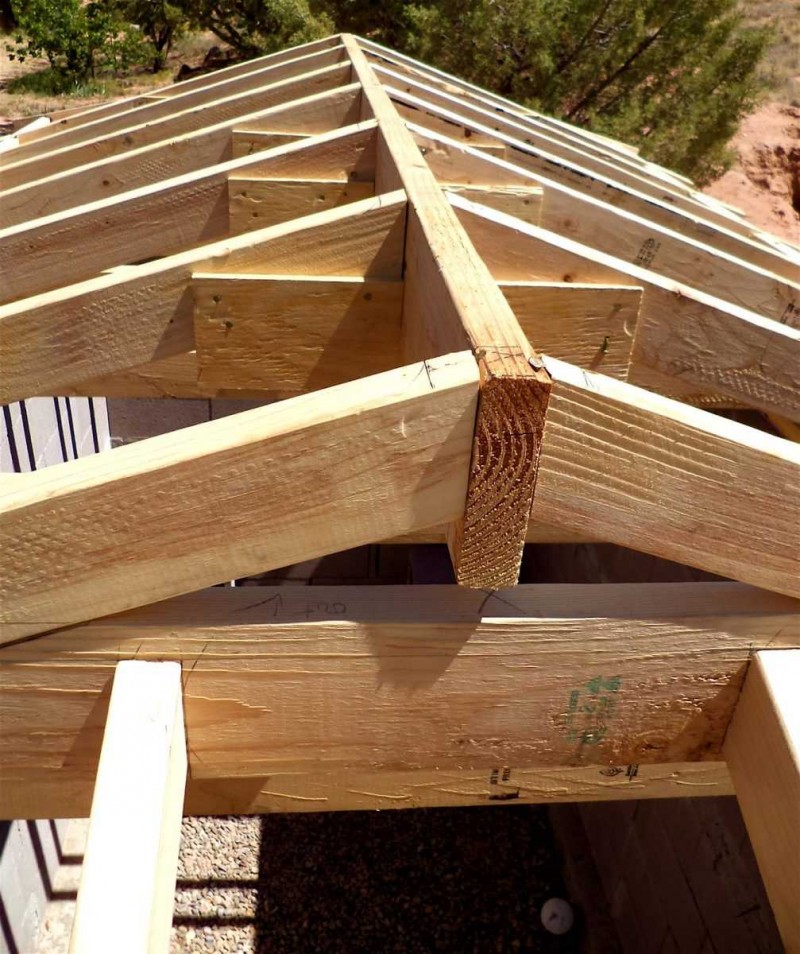

Диагональные стропила (ДС). Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС). Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила. Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины. В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка. Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

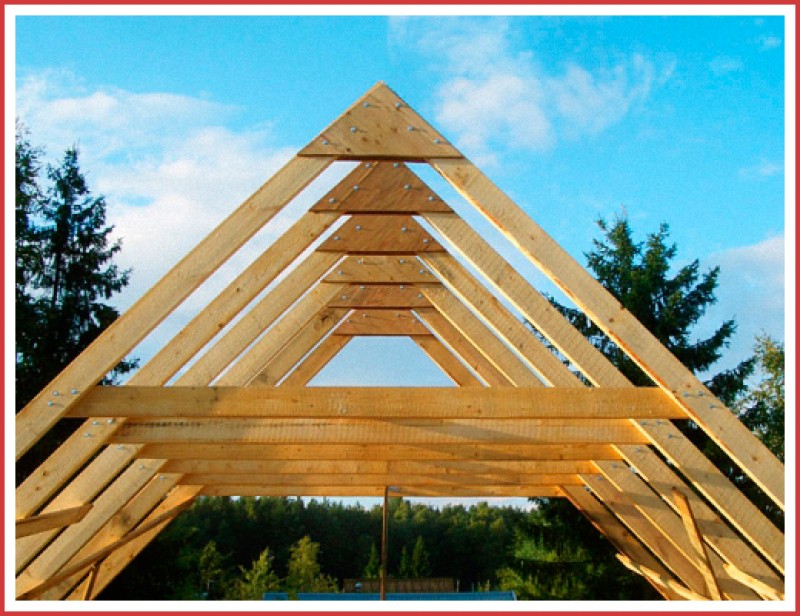

Ригель. Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.

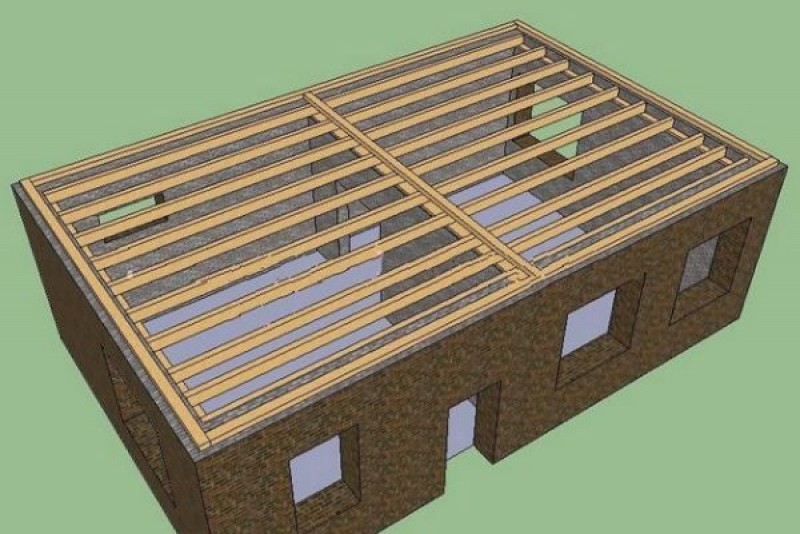

Балки перекрытия. Это затяжки, монтируемые внизу, в основании стропил.

Стойка. Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос. Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

Шпренгель. Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Специалисты рекомендуют для всех элементов стропильной сети задействовать одинаковые материал. Должны соблюдаться одно сечение и метод крепежа.

Плюсы и недочеты конструкции

Вальмовая кровля, как и неважно какая иная, имеет свои плюсы и минусы. К плюсам таковой кровли можно отнести последующие нюансы:

• она фактически не деформируется за счёт жёсткости конструкции – вальмы делают эффект подпорок и не дают осадкам и ветрам нагружать систему;
• может противостоять резким порывам ветра снова же за счет конструкции, являющейся, на самом деле, панцирем;
• на таковой кровле можно сделать увеличенные свесы со всех сторон, которые будут защищать фасад строения от попадания осадков;
• на местах карнизных свесов происходит наименьшее количество поломок конструкции;
• зрительно таковая кровля делает здание наиболее низким.

Существует ряд недочетов при использовании данной конструкции:

• вальмовая крыша существенно дороже других конструкций кровли; это соединено со сложностью расчетов и монтажа. Данный минус не играет роли, если вы делаете вальмовую крышу своими руками;
• мансардное помещение существенно миниатюризируется из-за наклона вальм вовнутрь полезного размера;
• при выпадении осадков вода может попадать через мансардные окна вовнутрь помещения. Данный минус так же не играет роли, если чердачное помещение вашего дома не употребляется в качестве мансарды.

Разновидности (типы и виды) вальмовой крыши

Изучая устройство стропильной системы вальмовой крыши, следует учесть, что в пределах этого вида, есть несколько разновидностей конструкций. В свою очередь, это вносит коррективы в общий процесс возведения каркаса стропильной системы.

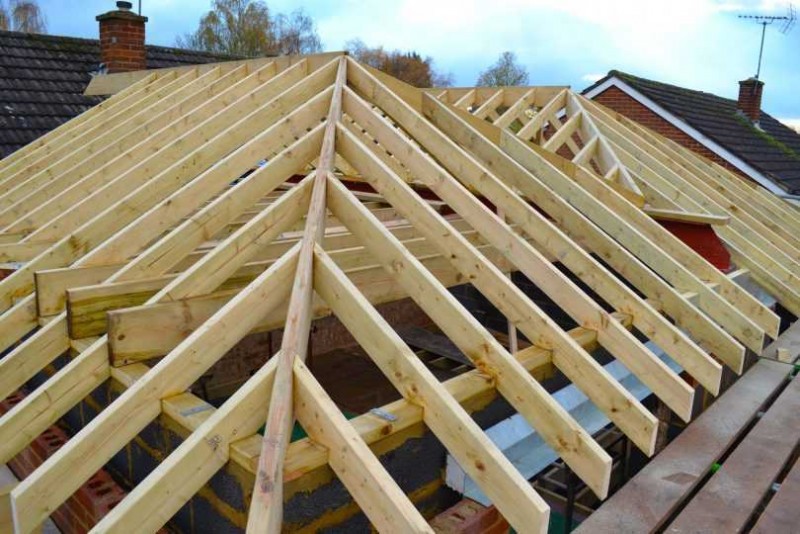

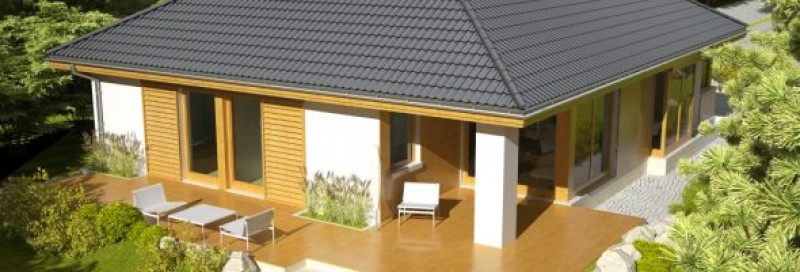

Классическая вальмовая крыша

Отличается опиранием диагональных ребер на опорную балку конька и расположение свесов на одинаковой высоте. Отдельные элементы вальмовой крыши соответствуют треугольнику (фронтоны) и трапеции (скаты).

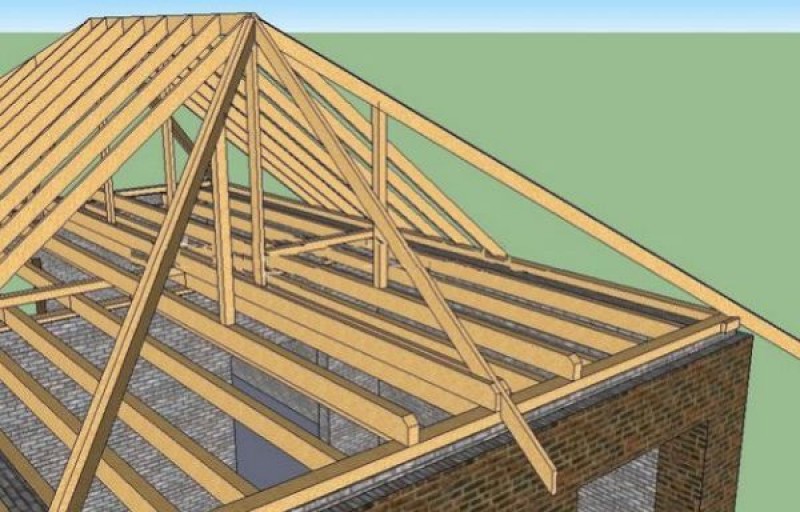

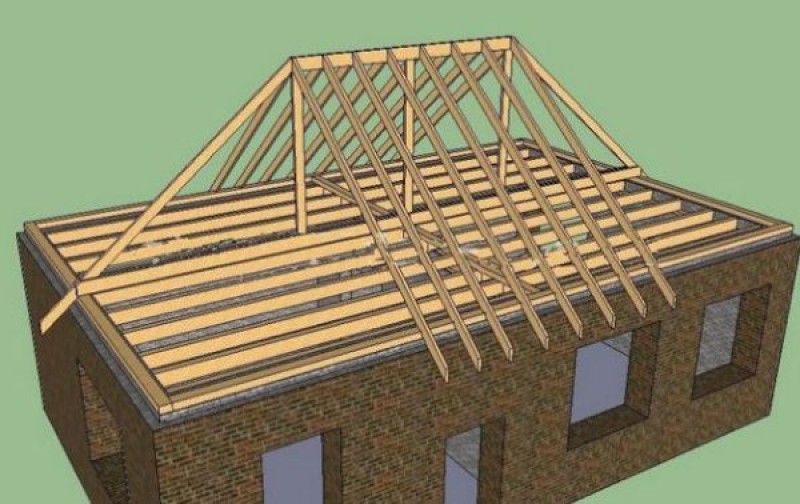

Схема устройства стропильной системы и внешний вид вальмовой крыши (обычной, стандартной)

Шатровая вальмовая крыша

Отличается отсутствием опорной балки конька. Это приводит к тому, что все диагональные ребра сходятся в единой точке, а к ним уже примыкают рядовые короткие стропила. Такой крыше отдают предпочтение при наличии квадратной коробки дома. Но формирование надежного конькового узла достаточно сложное.

Схема устройства стропильной системы и внешний вид шатровой вальмовой крыши

Полувальмовая крыша

Отличается наличием вертикальных фронтонов, в которых можно установить окна. На картинке видно различие двух разновидностей полувальмовых крыш (голландской и датской).

Схема устройства стропильной системы и внешний вид голландской вальмовой крышиСхема устройства стропильной системы и внешний вид датской вальмовой крыши

Ломаная вальмовая крыша или мансардная четырехскатная

Наиболее сложная в плане строительства конструкция стропильной системы вальмовой крыши, так как в этом случае, все скаты кровли имеют разную площадь и расходятся под разными углами. Ломаная (мансардная) крыша позволяют более рационально организовать внутреннее подкровельное пространство и помимо дополнительной жилой площади придать дому эффектный внешний вид.

Схема устройства стропильной системы и внешний вид ломаной вальмовой крыши (мансардного типа)

Расчёт кровли

Перед тем, как выстроить вальмовую крышу, делают четкий расчёт всей конструкции во избежание последующих заморочек при эксплуатации. Разрабатывая проект, стоит направить внимание на некие характеристики.

Угол наклона вальмовой крыши

В районах с сильными ветрами и сухим, горячим климатом изготавливают систему с углом наклона в районе 15 градусов. В местах, где проходят мощные снегопады, угол наклона наращивают. Рассчитывают угол наклона исходя из характеристик избранного кровельного материала.

Шаг стропил вальмовой крыши

При проектировании вальмовой кровли шаг стропил должен составлять от 60 см до 1 м. Делается это, обычно, не только лишь из суждений прочности конструкции. Таковой шаг выбирается в согласовании с утеплителем, который в предстоящем будет улечся меж стропил, а обычная ширина утеплителя как раз приблизительно равна 60 сантиметрам. Четкая подгонка шага стропил под будущие материалы отделки дозволяет существенно сберечь средства, избавляя от ненадобных обрезков и подрезок.

Обрешетка вальмовой крыши

Устройство обрешетки вальмовой крыши. Обрешетку вальмовой крыши рассчитывают исходя из имеющегося кровельного покрытия. Для всякого вида кровельного материала обрешётка рассчитывается персонально. Тщательно устройство обрешетки крыши и ее зависимость от разных кровельных материалов мы разглядывали в статье Как создать двухскатную крышу своими руками.

Инструкция по строительству вальмовой крыши

До этого чем выполнить установка стропильной системы вальмовой крыши, делают разметку. Её наносят последующим образом:

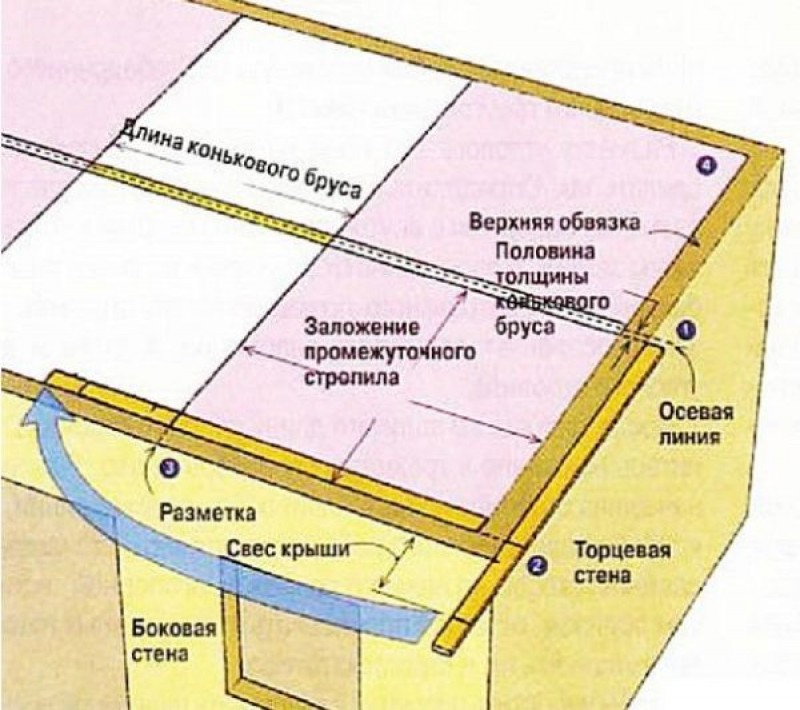

1. На верхнем ряду обвязки по торцу постройки отмечают горизонтальную ось.
2. Отсчитывают 1/2 от толщины конькового бруса. По данной метке определяют горизонтальную проекцию центрального стропила.
3. Отмечается положение боковых стропил с помощью пропорционального распределения расстояний от намеченной полосы по периметру стенки.
4. Подсчитывают длину свеса стропильной системы.

Когда все расчёты подготовлены, начинают стройку вальмовой крыши. Шаги по возведению кровли приведены ниже:

• 1-ый шаг – установка вертикальных стоек для поддержки конькового бруса (прогона). Стойки прикрепляются к центральной опоре через систему укосов.
• 2-ой шаг – установка главных стропил. Их изготавливают схожими по длине. При всем этом кровельный свес рассчитывают в границах от 50 до 70 см.
• 3-ий шаг – устройство диагональных стропил, которые идут от конька к углам строения. Принципиальный элемент в устройстве вальмовой крыши — это стык трёх частей: вальмы, конька и диагональных стропил. Для усиления диагональных стропил употребляют ригели и стяжки.
• Четвёртый шаг – установка нарожников (маленьких стропил) к угловым диагональным стропилам. Для данного элемента шаг установки таковой же, как и для других стропил.

Интересно почитать:  Обустройство дымохода на крыше

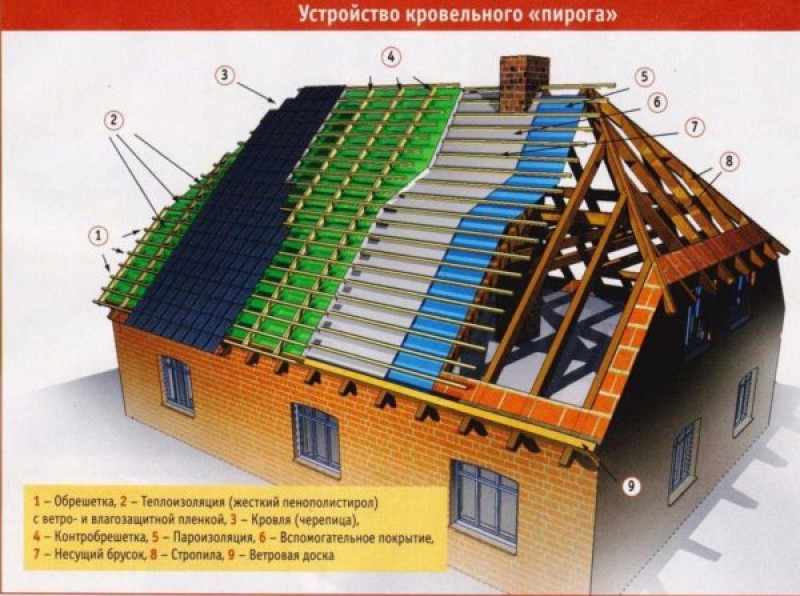

• 5-ый шаг – установка кровельного пирога. Он содержит в себе:

• 6-ой шаг – установка реек под мансардные либо слуховые окна, дымоходов и иных технических отверстий.
• Седьмой шаг – укладка кровельного материала. Он быть может прикручен впрямую к рейкам обрешётки, к примеру, при укладке металлочерепицы либо с прослойкой OSB плит, если речь идёт о мягенькой кровле.

Для усиления конструкции стропильной системы употребляют доп элементы и конструктивные решения:

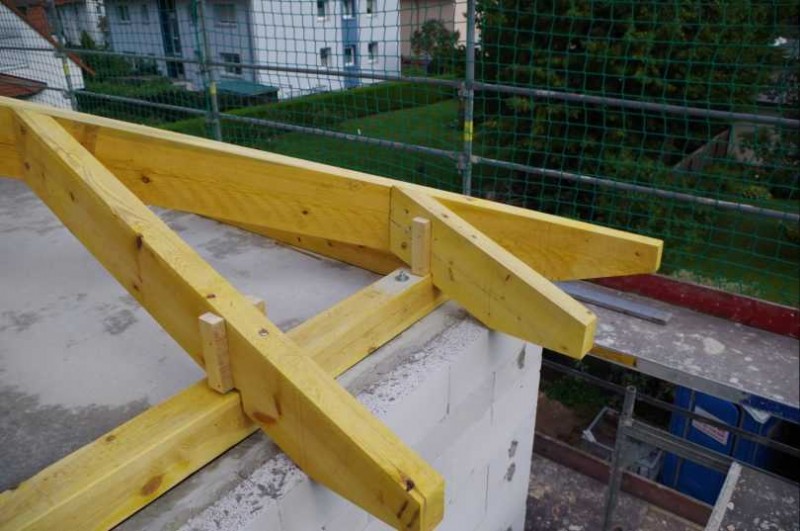

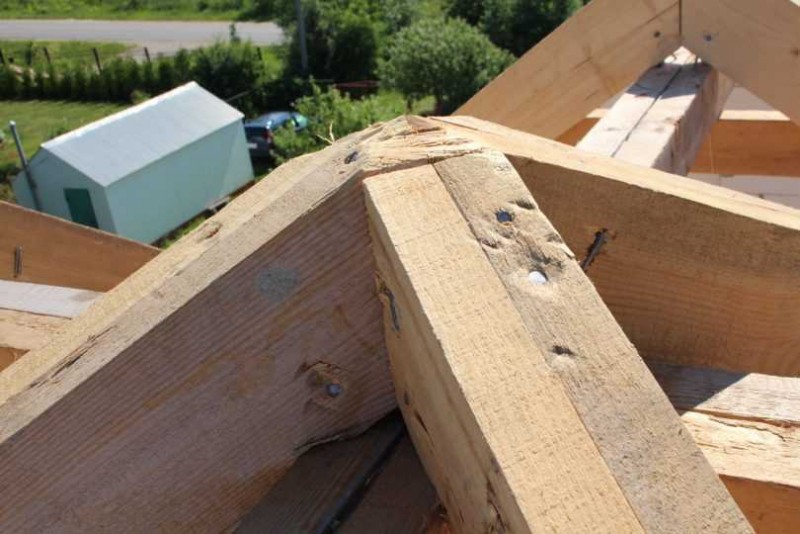

• Шпренгель. Это брус, установленный на стыке угла 2-ух мауэрлатов. На шпренгель устанавливают стойку, подпирающую стропила на углу.
• Для наилучшего крепления диагональных стропил их врубают в мауэрлат и коньковую доску.
• К центру диагональных стропил устанавливают особые стойки, которые присваивают огромную жёсткость конструкции.

Принципиально держать в голове, что перед тем как созодать вальмовую крышу, стоит буквально сверить все расчёты – они должны обеспечивать нужный припас прочности, тогда ваша крыша прослужит на совесть несколько десятилетий.

Расчет

Нельзя недооценить важность расчетов стропильной системы двускатной крыши. В процессе проектирования необходимо вычислить полезную площадь и исходя из полученных данных решить, насколько высокими будут вертикальные стойки

В этом случае имеет значение несколько факторов.

Нагрузка

При возведении кровельной конструкции важно рассчитать максимальную нагрузку на крышу дома, на все стропила и перекрытия балками. Может понадобиться усиление стропил, тогда в проект вносятся коррективы

Например, может потребоваться использование дополнительных накладок или бруса с большим сечением, чем планировалось. Важен и вес всей стропильной системы. В этом случае расчет ведется с учетом не только сечения пиломатериалов, но и плотности и влажности древесины, определяется расстояние шага между стропилами.

На сегодняшний день существует специальная классификация нагрузок на кровельную систему:

1. Основная нагрузка касается веса стропильной конструкции, температуры нагрузки, снеговых и других погодных факторов.
2. Дополнительная нагрузка касается расчетов влияния ветра и гололеда.
3. Форс-мажорные нагрузки связаны с техногенными обстоятельствами (современная кровля должна выдержать все).

Уклон

Важно грамотно рассчитать угол наклона скатов. При стандартной ширине дома в 6-8 м угол скатов составляет 45 градусов, но этого мало для пространства в мансарде

При угле наклона в 60 градусов конструкция обойдется дороже, но вся крыша будет выполнена удачней. При 45 градусах наклона можно выбирать любые кровельные материалы. Если двускатная крыша изначально планируется асимметричной, то в чердачном пространстве можно спокойно обустроить жилую мансарду, но для этого надо посчитать полезную площадь. Выбирается обычно стандартная двускатная крыша. При этом важно учесть нагрузки на крышу из-за ветра и снега. При увеличении угла наклона скатов увеличится и расход материалов. Но и эксплуатационные характеристики такой кровли будут выгодно отличаться. Если планируется возвести двускатную крышу с неравными углами скатов, то все работы можно выполнить в оригинальном дизайне. Тем не менее, при проектировании лучше отталкиваться от классической конструкции в виде симметричной кровли с равнобедренным треугольником в основании.

Шаг

Шаг стропил, используемый при создании крыши, является одним из основополагающих при возведении конструкции. Существует зависимость шага стропильной системы от кровельного материала. В качестве последнего используется профнастил, шифер, мягкая кровля или металлочерепица.

Шифер для кровли используется повсеместно. Этот кровельный материал отличается относительной прочностью, невысокой стоимостью и устойчивостью к температурным перепадам. Однако материал обладает определенным весом, соответственно, необходимо обеспечить крышу мощной стропильной системой. Стоит учесть, что для шиферной кровли должно быть не менее трех точек опоры (по центру и по краям).

В последние годы достаточно большое распространение среди кровельных материалов получила металлочерепица. Материал прост в монтаже и отличается привлекательным внешним видом. Металлические листы для кровли удобно использовать, так как они имеют малый вес. В связи с этим расстояние между стропилами может быть большим (например, 600-950 мм с сеченным брусом 150х50 мм).

Покрытие из профнастила может быть выполнено из оцинкованного стального листа со специальным защитным покрытием (от внешних погодных воздействий). Современный профнастил отличается по цвету, ширине гофры. Внешне такое покрытие отличается по дизайну. Шаг между стропилами под профнастил будет зависеть от вида профиля, от углов наклона и конфигурации крыши. Для стропильной системы в этом случае используется брус сечением 50-75 мм. Это может быть и доска 20-50 мм шириной.

Возводим вальмовую крышу: процесс от «А» до «Я»

Наличие своей крыши над головой — актуальная необходимость всякого человека вне зависимости от возраста, пола и рода занятий. Не наименее принципиально, чтоб крыша была крепкой и надёжной, для чего же рекомендуется обратиться к узкоспециализированным экспертам, ну либо как минимум составить чёткий поэтапный план строительства и задумчиво произвести нужные расчёты. Надёжным и эстетичным вариантом может стать полюбившийся европейским застройщикам вальмовый тип кровельных систем.

Вальмовая кровля: устройство, конфигурация, индивидуальности

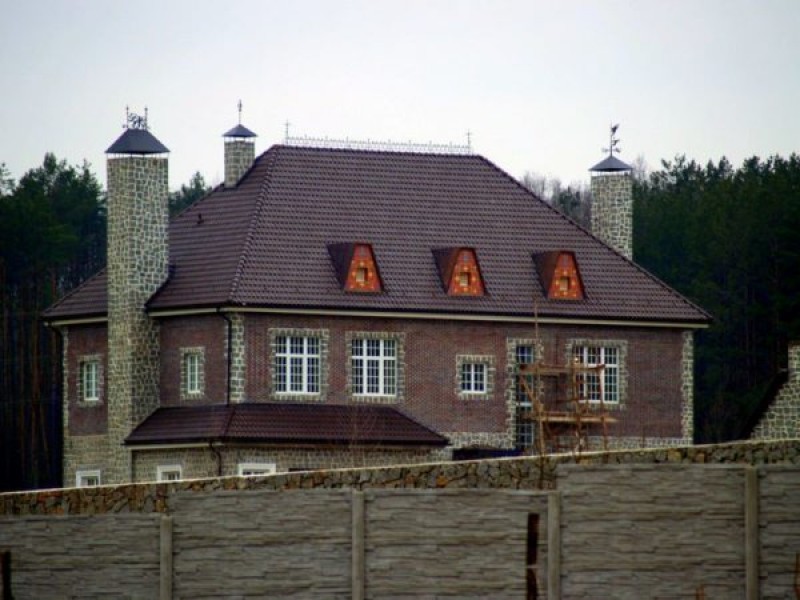

Вальмовая крыша состоит из четырёх скатов, её вид сверху припоминает запечатанный конверт.

Устройство вальмовой кровли. Вид сверху

Боковые скаты имеют форму трапеции, скаты на торцах строения меньше по размерам, имеют треугольную форму и именуются вальмами. Линия верхушки, создаваемая в местах соединения стропил, образует конёк. Его длина меньше длины перекрываемого строения. Места соединения боковых скатов и вальм образуют рёбра, количество которых равно числу диагональных стропил. Для отвода воды в ливневую сточную канаву в конструкции кровли формируется водосток.

Примечание: доп скаты осязаемо уменьшают высоту потолка в помещении под крышей, из-за чего же этот тип кровли не допускает наличие в ней жилой мансарды.

Архитектурное обилие

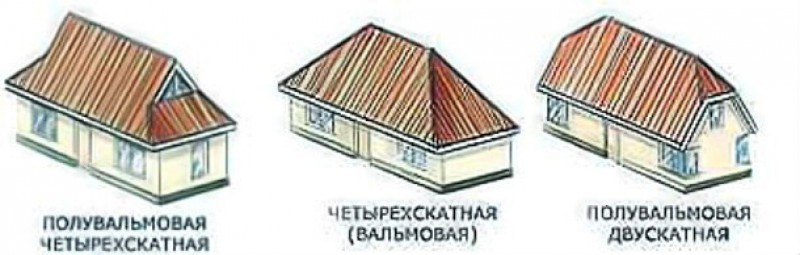

Зависимо от того, какая геометрическая фигура берётся за базу конструкции, различают последующие варианты сотворения вальмовой крыши:

Полувальмовая. В этом случае вальмы надстраиваются лишь в высшей части ската.

Полувальмовый тип кровли

Четырехскатная обычная крыша

Шатровая вальмовая крыша с схожими скатами

Разновидность вальмовой кровли с несколькими фронтонами

Достоинства и недочеты конструкции

К преимуществам этого вида кровельных систем следует отнести:

• Устойчивость к мощным порывам ветра. Грамотный подход к строительству крыши дозволяет минимизировать возможность разрушения конструкции на свесах.
• Защита фасадов строения от осадков благодаря наличию свесов со всех сторон строения.
• Зрительное уменьшение высоты строения. Таковой эффект ценен по мере необходимости встроить дом в существующую стройку, не нарушив при всем этом её равновесия.
• Оригинальность и высочайшие эстетические свойства.
• Жёсткая система крыши, получаемая благодаря угловым рёбрам, дозволяет исключить возможность деформации поверхности крыши.

Но вместе с плюсами вальмовая система имеет и свои недочеты, в перечень которых можно включить последующие:

• Наиболее высочайшие издержки времени и валютных средств по сопоставлению со обычной двускатной крышей.
• Если в кровлю интегрированы наклонные мансардные окна, есть возможность проникания лишней воды в дом. Чтоб этого избежать, приходится повсевременно накрывать окна перед дождём, что не постоянно комфортно.
• Невозможность обустройства мансарды — торцевые скаты существенно урезают площадь помещения под крышей.

Кропотливая подготовка — залог действенной работы

На предварительном шаге возведения вальмовой крыши стоит принять во внимание вид материала, силу ветра и уровень осадков в данной местности.

Примечание: четырёхскатные вальмовые кровли в особенности популярны в местности, где нужна защита от мощных порывов ветра.

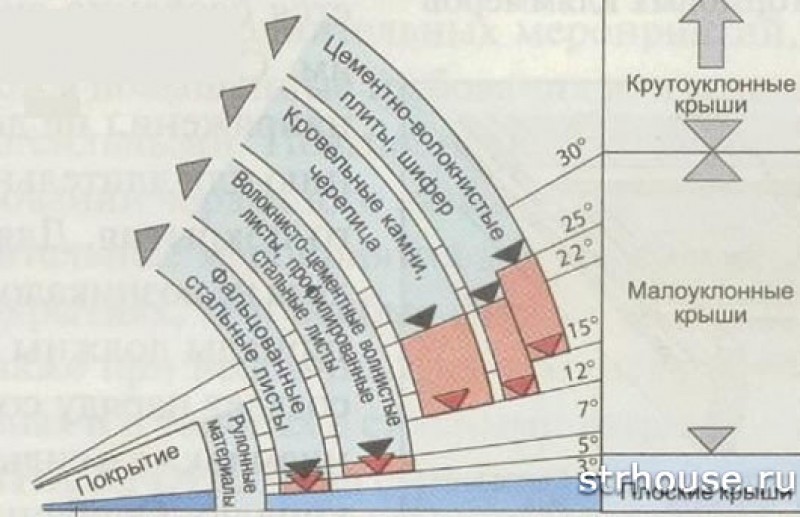

При выбирании угла наклона крыши стоит учитывать, что в местности с сухим и горячим климатом либо сильными ветрами угол должен быть наименьшим (2–5°), в погодных районах с обильными осадками наклон нужно созодать больше.

До этого чем произвести все нужные замеры, можно без помощи других сделать из фанеры замерную рейку, что уменьшит возможность погрешностей при измерениях. Все нужные при работе размеры рекомендуется сходу нанести на рейку. Это дозволит избежать бессчетных замеров, сэкономив тем время, и не допустить ошибок, часто совершаемых при повторных бессчетных измерениях при помощи рулетки.

Разметку крыши рекомендуется начинать с осевой полосы. Она размещается на верхнем уровне обвязки торцевой стенки. Потом нужно выполнить застыл толщины коньковой доски (значение данного показателя делится напополам) и наметить, где будет размещен 1-ый элемент стропильной системы. Один конец рейки для разметки прикладывается к полосы, намеченной для расположения первой детали стропильной системы, на другом её конце намечается линия внутренней боковой стенки, где будет размещена промежная составляющая стропильной системы. Переместив рейку на линию наружного контура данной же стенки и установив обратный её конец на образовавшемся свесе, можно выяснить точную длину свеса кровли. Четкое пространство расположения 2-ой составляющей стропил устанавливается путём перенесения рейки на край боковой стенки и нанесения метки меж боковой стенкой и верхним концом обвязки.

Расчёт

Расчёт частей конструкции вальмовой крыши делается на базе аксиомы Пифагора. К главным характеристикам вальмовой кровли относятся:

• Высота конька, рассчитываемая по формуле: h=bxtg a?2, где a – величина угла расположения скатов, b — длина сооружения меж стропильными ногами со стороны торца.
• Длина рядовых стропил: e=b?2xcos a, где a – величина угла расположения скатов, b — длина сооружения меж стропильными ногами со стороны торца.
• Совокупная площадь всех скатов: S=2ea, где e — длина рядовых стропил, a — протяжённость по длине постройки меж стропилами.

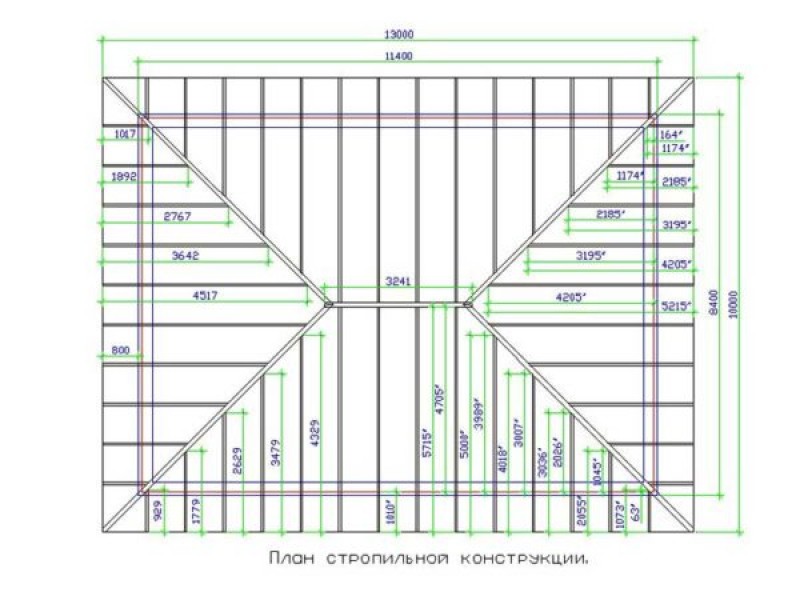

Эталон чертежа вальмовой кровли с размерами

Подбираем материал и орудия

Немаловажное воздействие на крепкость и долговечность вальмовой конструкции оказывает верный выбор материала, применяемого при изготовлении стропил. Будет ли кровля надёжным укрытием от непогодицы либо же слабым сооружением, подверженным резвому износу, зависит от ответственности застройщика. При строительстве вальмовой кровельной системы более пользующимися популярностью являются лиственные и сосновые породы. Во избежание порчи древесной породы вредителями материал непременно должен быть отлично высушенным и пропитанным дезинфицирующими средствами. В качестве материала для поверхности крыши мастера советуют применять мягенькую черепицу. Она даёт возможность воплотить огромное количество стилевых решений и сберегает как валютные, так и трудовые издержки на установка. Для прочности стропильной системы кровельные мастера рекомендуют подбирать материал схожего состава и сечения, также использовать единое средство крепежа.

В перечень нужных инструментов и материалов следует внести:

• Шуруповёрт;
• Уровень;
• Молоток;
• Рулетка;
• Дисковая пила;
• Гвозди и шурупы для кровли;
• Карандаш;
• Утеплитель;
• Водоизоляционная плёнка;
• Проволока (поперечник 4 мм);
• Антисептик;
• Разметочная рейка.

Опосля того как все нужные измерения и расчёты произведены, а нужный реквизит подготовлен, можно начинать установка кровельной конструкции.

Правильное возведение вальмовой крыши своими руками

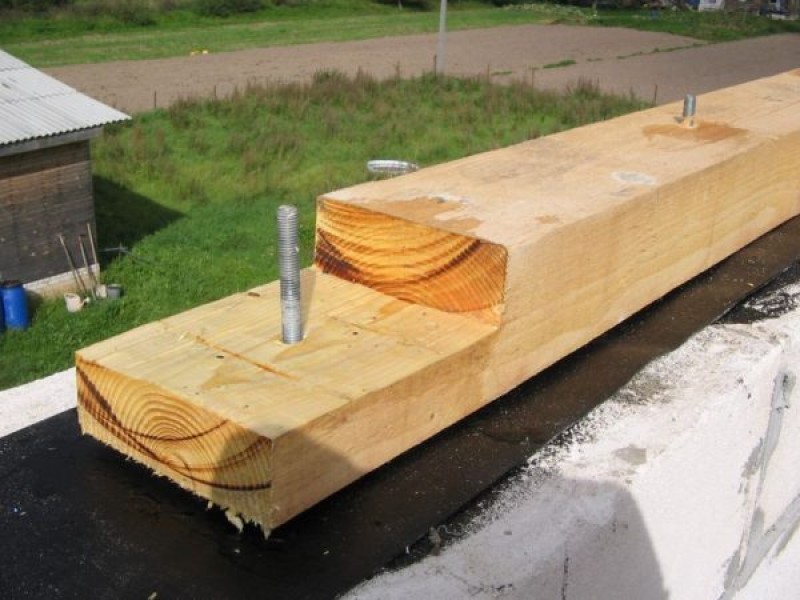

Вначале нужно смонтировать основание кровли — мауэрлат. С его помощью вес кровли умеренно распределяется по всему периметру, потому для сотворения мауэрлата нужен брус огромного размера из твёрдых древесных пород. Для начала отмеряют подходящую длину бруса, отпиливают, наносят метку для выпиливания пазов соединения. На кладке монтируют древесную опалубку, на неё наносится слой бетона, в который вкручиваются железные шпили. На их и будет крепиться основание крыши. Когда бетон затвердеет, на него стелят рубероид либо наносят слой битумной мастики, выполняющий функцию гидроизоляции.

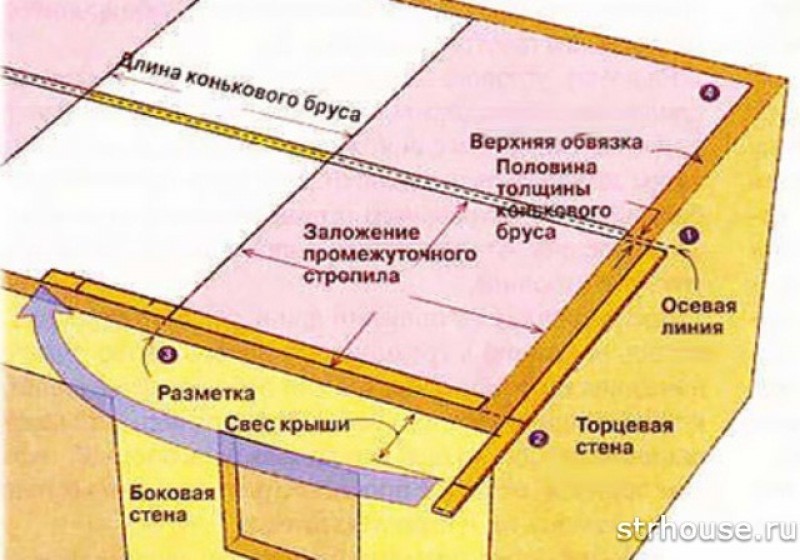

Схема нанесения разметки вальмовой кровли

В брусе, кропотливо обработанном антисептиком и водоотталкивающим лаком, просверливаются отверстия под шпили, опосля чего же брус насаживается на шпили и закрепляется при помощи анкерных болтов. Не рекомендуется выпиливать в мауэрлате отверстия для стропил и применять много шпилек для крепления, потому что это может плохо воздействовать на его крепкость.

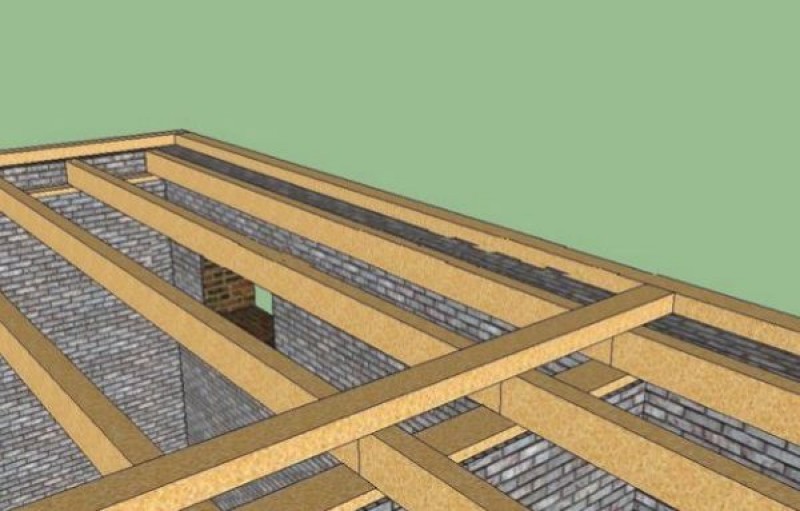

Опосля того как мауэрлат установлен, следует смонтировать лежень для опоры конька, а по его полосы закрепить и сами стойки-опоры.

На опорные стойки устанавливается коньковая опора. Стоит учитывать, что конёк несёт основную нагрузку центральной кровельной части, потому он обязан иметь импозантную толщину. Опосля этого можно начинать установка стропильной системы. В согласовании с рассчитанными параметрами делается распиловка. Сначала инсталлируются диагональные стропила. Все стропила прикрепляются к мауэрлату при помощи особых гвоздиков, проволоки, скоб и уголков.

Стропила прикрепляются к мауэрлату при помощи особых гвоздиков, проволоки скоб и уголков

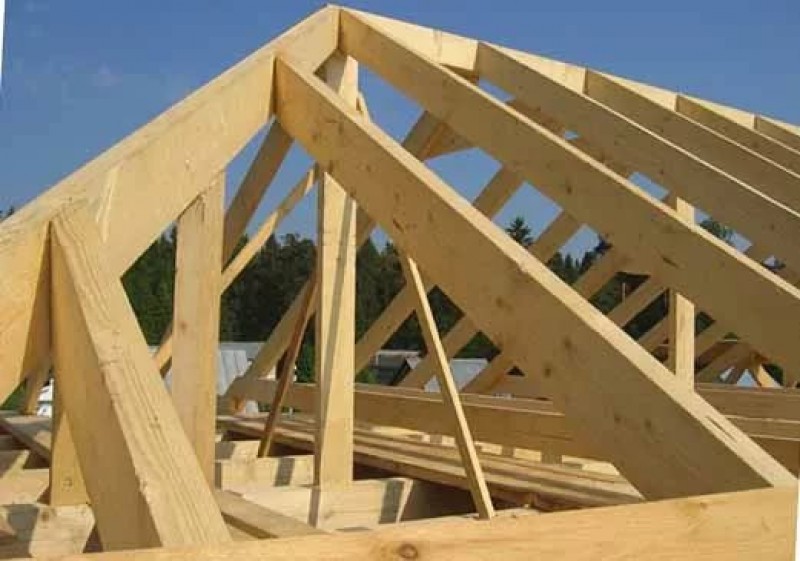

Потом устанавливаются центральные стропила. Среднее расстояние меж ними составляет 60 см, но шаг может корректироваться зависимо от угла ската и вида кровельного материала. Угловые стропила крепятся к диагональным в последнюю очередь.

Опосля установки стропильной конструкции к ней прибивается обрешётка, опосля чего же при помощи строительного степлера на стропила крепится пароизоляционная плёнка, а на швы лента для герметизации. Потом на стропила плотно укладывается утеплитель и гидроизоляция, опосля чего же поперёк стропил крепятся древесные планки, совсем закрепляющие слой утеплителя, и внешнее покрытие.

Вентиляция

Не стоит забывать и о вентиляции кровли, ведь циркуляция воздуха принципиальна не меньше, чем гидроизоляция либо термозащита. Снизу, в ветровой подшивке, делается вход воздуха, выход же лучше создать выше, поближе к коньковой опоре. Если кровля имеет древесную ветровую подшивку, доски располагаются в нескольких миллиметрах друг от друга. Пластмассовая подшивка обязана иметь перфорированные составные части, либо софиты. Если имеется готовая подшивка, и её элементы плотно собраны, нелишним будет вмонтировать в неё маленькие вентиляционные решётки, расположив их по длине подшивки на расстоянии приблизительно в 80 см друг от друга.

Подробное исследование монтажа вальмовой кровельной системы даёт осознать, что процесс не из обычных, но усилия того стоят. В этом деле основное — точность в замерах и расчётах и бдительность при строй работах. При чётком следовании советам узеньких профессионалов итог может оказаться выше всех похвал. Вальмовая крыша заняла уверенную позицию в современном строительстве благодаря собственной практичности и увлекательному дизайну. Чтоб крыша стала надёжной защитой от шквального ветра и превратила дом в волшебство строительного искусства, нужно чётко следовать намеченному плану и инспектировать свойство работ на любом шаге. Это даст возможность корректировать недочёты в кратчайшие сроки и дозволит избежать издержек времени на исправление погрешностей.

Установка вальмовой крыши

Строения с вальмовой крышей не только лишь удобны, да и роскошны. Но для ее возведения требуется приложить много усилий и денежных издержек. Ее можно возвести без помощи других, но при всем этом нужно иметь опыт в инженерном строительстве и верно соблюдать все расчеты и схемы.

Индивидуальности вальмовой крыши

Беря во внимание высшую надежность, долгий срок эксплуатации и наружный вид — она является довольно пользующейся популярностью.

Она дозволяет упрощать монтирование мансардных окон. Обтекаемая форма дозволяет минимизировать риск деформации при наружных отягощениях.

Самостоятельное строительство вальмовой крыши: подробная инструкция

Выполнение монтажа кровли своими руками требует чёткого соблюдения этапов строительства, а также наличия навыков аналогичных работ и комплекта специальных инструментов.

Перечень инструментов и материалов для строительства вальмовой крыши

Установка каркаса кровли невозможна не только без качественных пиломатериалов или кровельного покрытия, но и без соответствующих крепёжных элементов.

К металлическим крепёжным изделиям относятся:

• гвозди и саморезы для кровельных работ;
• анкерные болты;
• стальные уголки;
• другие детали, отвечающие за надёжность и прочность возводимой конструкции.

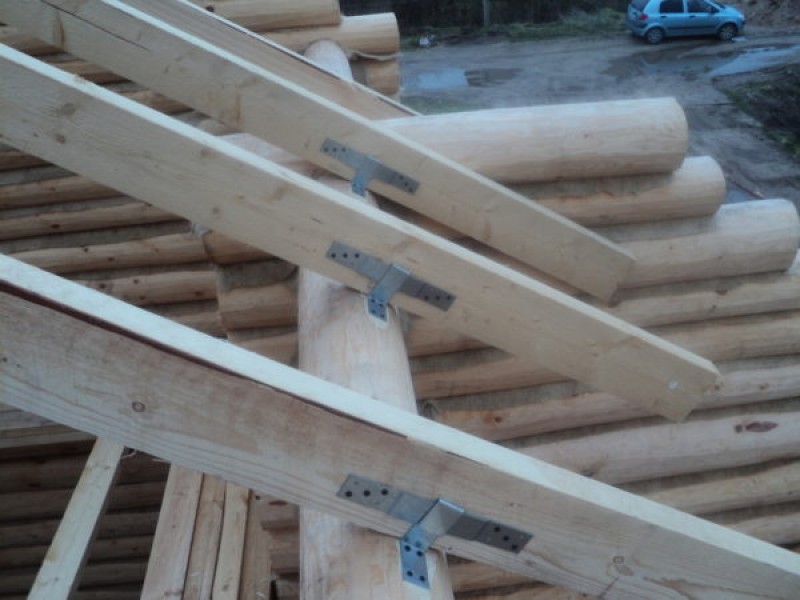

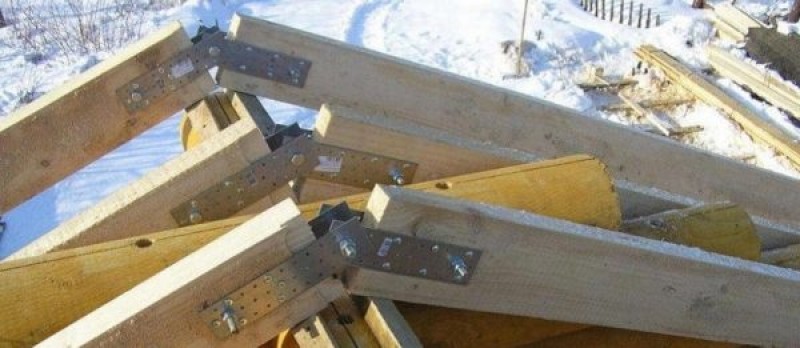

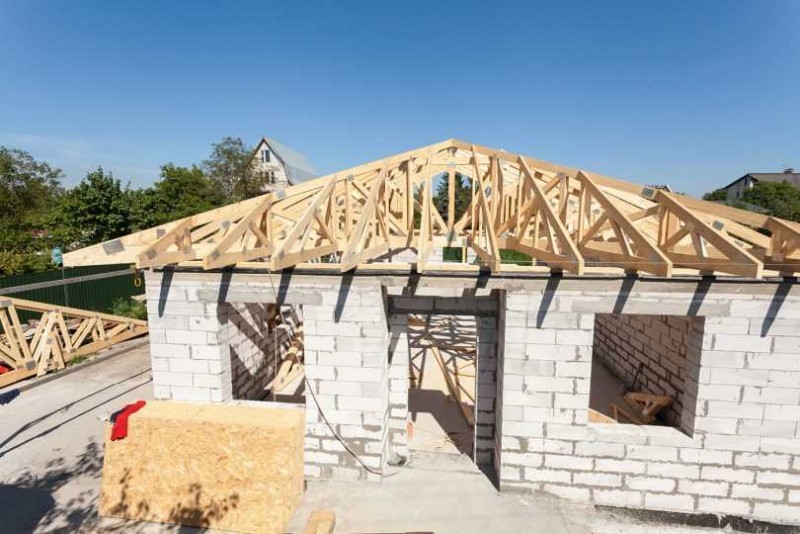

Важным моментом обустройства кровельного каркаса является установка скользящего крепления стропильных ферм как на коньке, так и в местах соединения с мауэрлатом. Такой способ фиксации элементов стропил позволяет исключить возможность повреждения кровельной системы из-за усадки несущих стен и при сезонных деформациях здания.

Скользящее крепление позволяет элементам стропил перемещаться в пределах допустимых отклонений при небольших деформациях каркаса здания

Конструкцию стропил собирают из следующих материалов:

1. Мауэрлат изготавливается из бруса сечением 100x150 мм.
2. Для конька и стропил выбирается брус сечением 50x150 мм. Специалисты, занимающиеся монтажом стропил, рекомендуют использовать в работе брус или доски с одинаковым сечением, только тогда будет достигнута максимальная прочность и качество конструкции.
3. Стропильная система по мере готовности обустраивается деревянной обрешёткой с сечением досок 25x150 мм.

При выборе кровельного материала предлагается несколько вариантов, среди которых наилучшим считается мягкая кровля. Её проще всего крепить к сложным стропильным системам наподобие вальмовой. Перед монтажом покрытия следует уложить слой утеплителя и пароизоляционной плёнки, при необходимости дополнительно может крепиться фанера.

Прежде чем приступать к установке кровельного пирога, следует обработать все деревянные детали стропил антисептическим средством.

Монтаж конструкции будет осуществляться намного быстрее, если под рукой будут необходимые инструменты:

• молоток обычный и резиновый (киянка) для выравнивания и подгонки деталей;
• шуруповёрт — допускается любая разновидность, но удобнее пользоваться моделями со встроенным аккумулятором;
• рейка длиной 1,5–2 м для выкладывания некоторых узловых креплений по одному уровню;
• карандаш, рулетка, линейка для нанесения разметки;
• уровень и отвес;

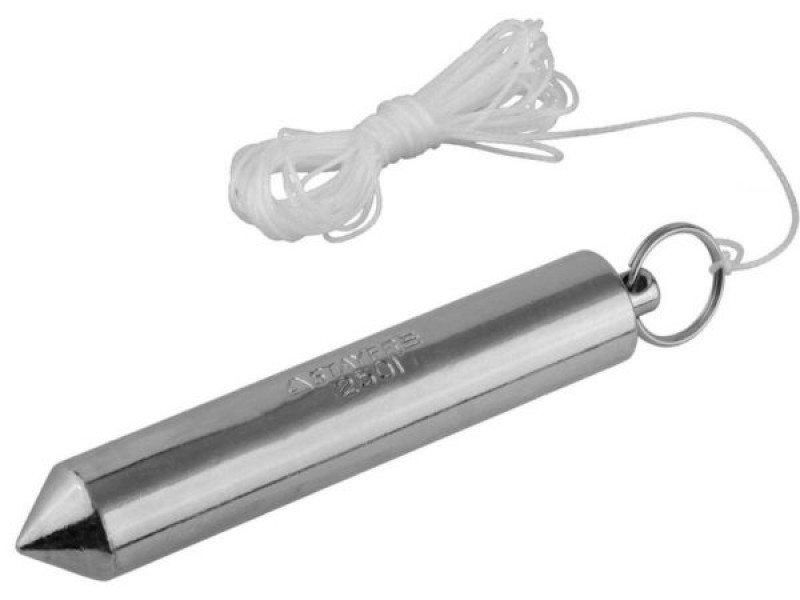

  Отвес служит для выравнивания элементов конструкции по вертикали

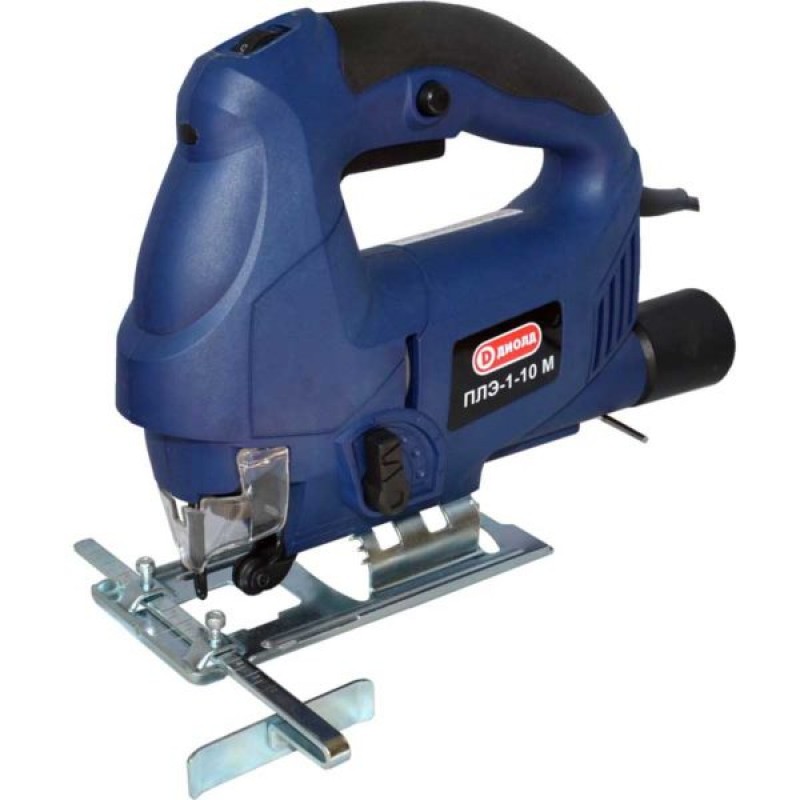

• электролобзик, ножовка по дереву и металлу для резки небольших элементов, электропила для заготовки более габаритных деталей;
  Электролобзиком можно пилить доски толщиной до 50 мм
• электрорубанок — незаменимая вещь при обработке больших площадей, но при работе на высоте удобнее пользоваться ручным рубанком.

Видео: как сделать запил стропил в вальмовой крыше

Что нужно знать при проектировании и составлении сметы на строительство

Конструкция крыши может быть любой в зависимости от запросов и возможностей хозяина дома. Сложность работ будет зависеть от расположения несущих стен. По мере усложнения проекта для его реализации увеличивается расход материалов, трудозатраты, и сроки исполнения заказа.

Сложность возведения вальмовой крыши в первую очередь зависит от размеров и конфигурации здания

Возведение сложной вальмовой крыши лучше предоставить профессионалам, которые выполнят точные расчёты всех элементов стропильной системы и смогут изготовить кровлю в строгом соответствии с проектом. Любителям пробовать свои силы в самостоятельном строительстве необходимо учесть несколько факторов:

1. Способность строения и фундамента выдерживать нагрузку будущей крыши.
2. Особенности стропильной системы — наслонные и навесные конструкции имеют свои тонкости реализации.
3. Допустимый размер сечения деревянных элементов конструкции при заданных значениях длины и расстояния между стропильными фермами.
4. Соответствие углов наклона скатов и стропильного прогона при сведении их на коньке.
5. Необходимость организации дополнительных отверстий и выступов, например, под дымоотводы, вентиляцию, оконные и другие проёмы.

При проектировании стропильной системы для вальмовой крыши необходимо учесть множество разных факторов

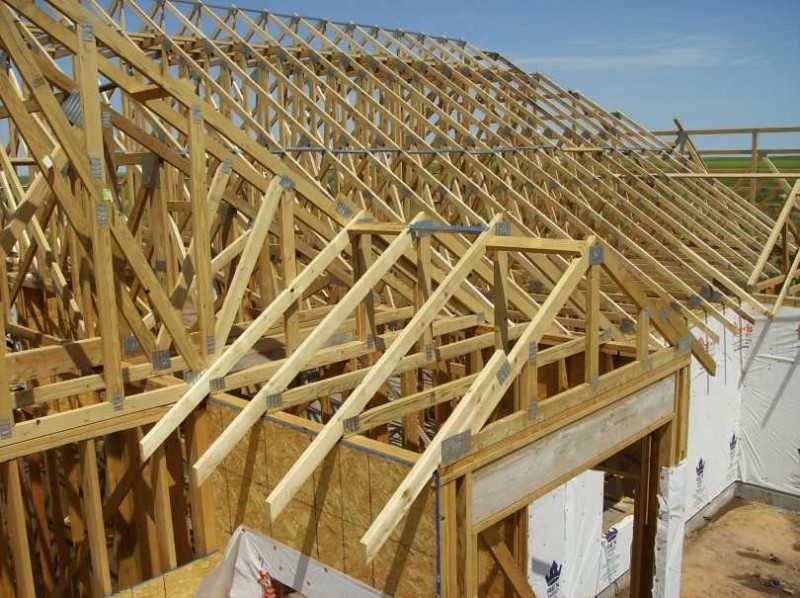

Пошаговая инструкция по монтажу стропильной системы

Сначала выполняется подготовка древесины — она хорошо просушивается, обрабатывается антисептическими составами и снова подвергается сушке. По мере готовности материала можно приступать к его монтажу по нижеприведенной схеме:

1. По периметру несущего основания укладывается и надёжно крепится мауэрлат с обязательной гидроизоляционной прослойкой из рубероида или аналогичных материалов.
   Мауэрлат крыши укладывается на гидроизоляционный материал и крепится при помощи шпилек
2. Мауэрлат размечается по вычисленным ранее размерам. Чтобы отметки были хорошо видны, рекомендуется наносить их ярким маркером или даже вбить небольшие маячки. Важно соблюдать идентичность разметок на противоположных плоскостях, в противном случае укладка балок будет неровной.
   Разметку необходимо делать очень тщательно, чтобы стропильные фермы и затяжки были установлены ровно
3. Монтаж балок перекрытий осуществляется на мауэрлат либо на дополнительный брус, укреплённый чуть ниже плоскости стен.
   Балки перекрытий (затяжки) можно крепить на мауэрлат
4. Для снижения нагрузки с несущего каркаса мауэрлат скрепляется с помощью поперечных затяжек.
   Поперечные затяжки перераспределяют нагрузку от кровли равномерно по всему периметру стропильной системы
5. После завершения укладки затяжек поверх балок перекрытия рекомендуется соорудить дощатый настил крепления к балкам.По нему будет удобно и безопасно ходить при выполнении дальнейших работ.

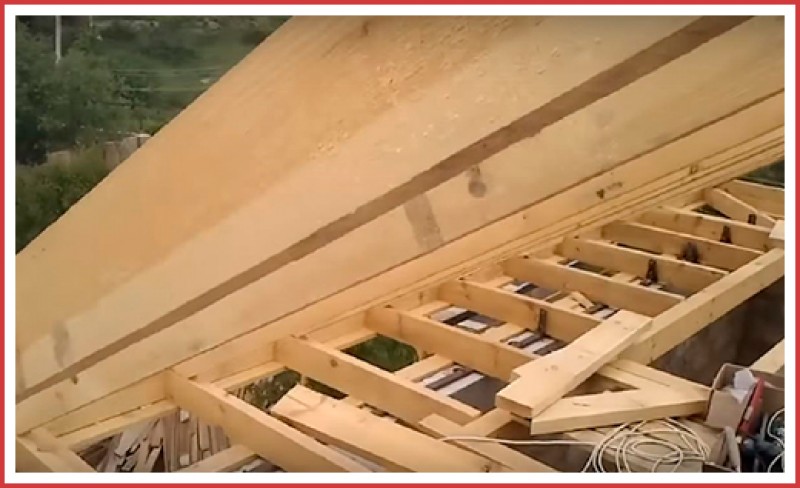

   Временный настил служит для безопасного перемещения по всей площади перекрытий при монтаже стропил
6. Далее устанавливаются стойки к затяжкам либо к балкам перекрытия.
7. Вверху стойки крепятся к коньковой балке. На неё же монтируются и центральные стропила с торца кровли.
8. Затем осуществляется разметка и устройство промежуточных стропил со стороны фронтонов.

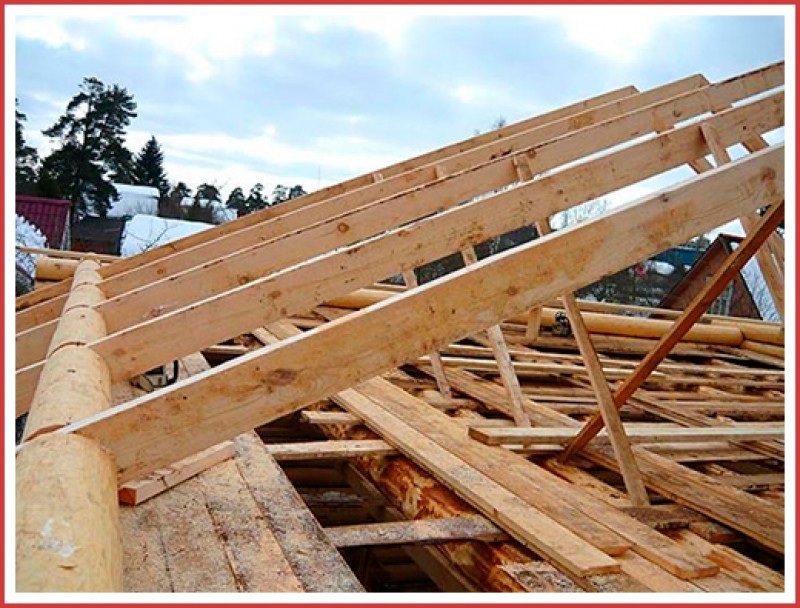

   Промежуточные стропила устанавливаются с фронтальной стороны

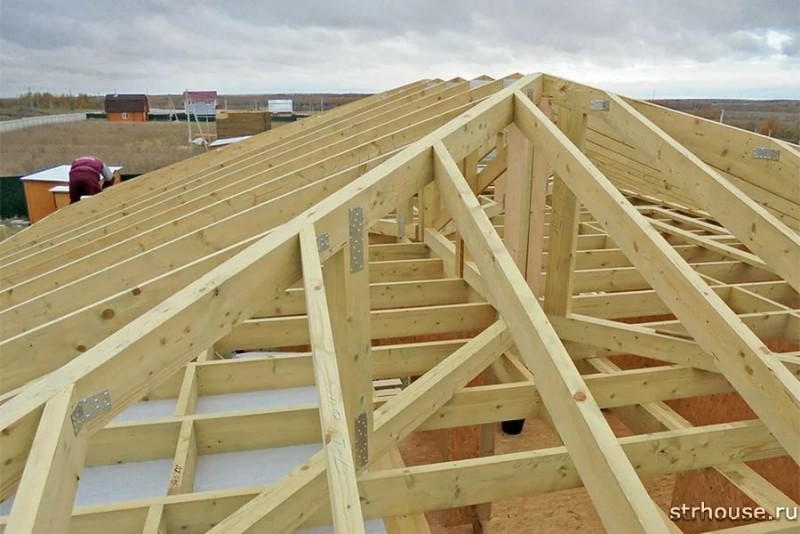

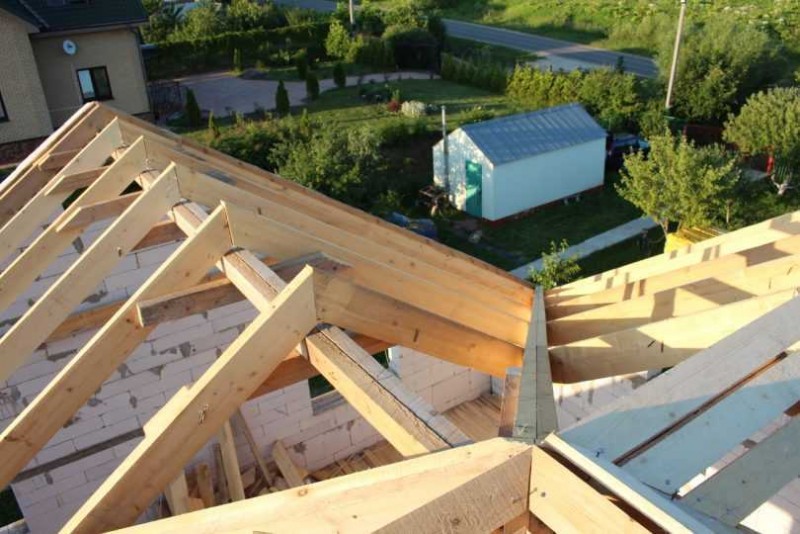

9. После этого производится укладка диагональных стропил, соединяющих коньковый элемент здания с углами. В случае необходимости возможна установка дополнительных стоек.

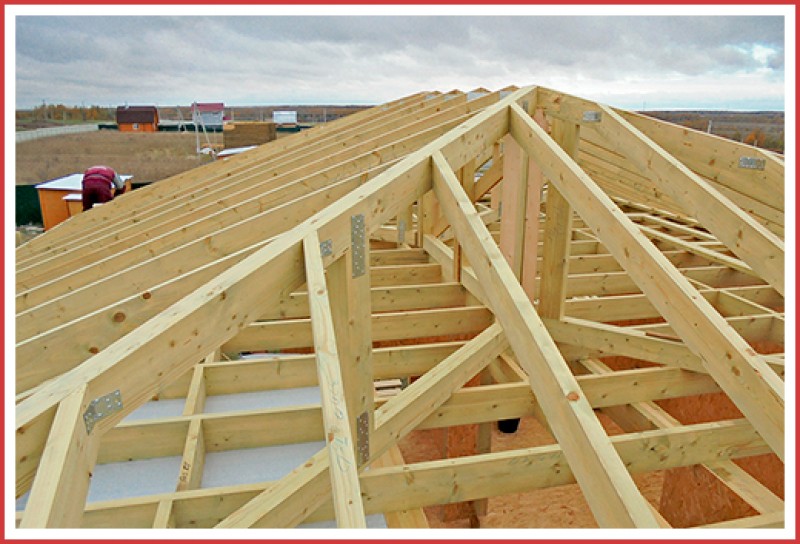

   Диагональные стропила соединяют коньковый элемент крыши с углами
10. К диагональным стропилам фиксируются короткие стропила, называемые нарожниками. Расстояние между ними должно быть таким же, что и между промежуточными элементами.

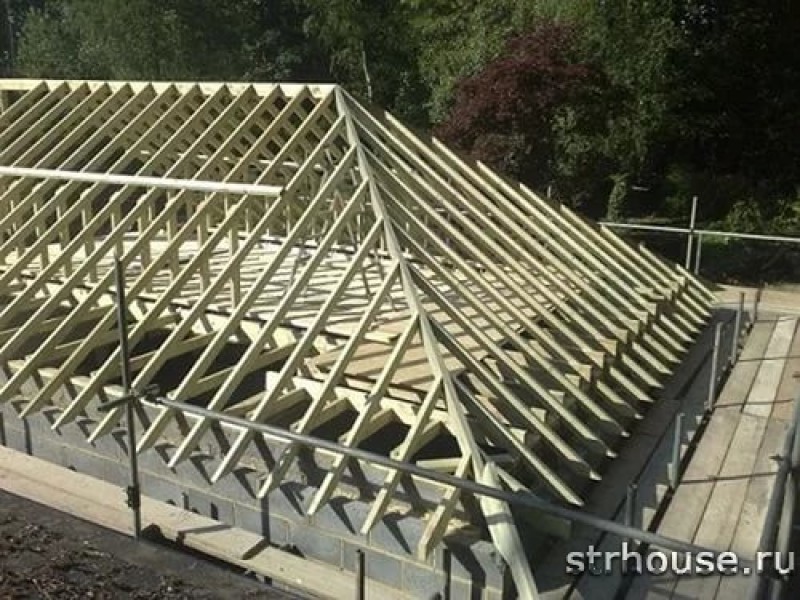

    Нарожники соединяют диагональные стропила с мауэрлатом
11. В схеме конструкции могут фигурировать и другие детали поддержки и усиления: подкосы, ветровые балки, система шпренгелей.
12. Если стропила оканчиваются на поверхности мауэрлата, их необходимо продлить за пределы каркаса здания при помощи «кобылок», за счёт которых создаются карнизы и кровельные свесы.

Стропильные ноги могут крепиться к мауэрлату разными жёсткими элементами, например:

• металлическими уголками, фиксируемыми по бокам стропильных ног;
• гвоздями, которые необходимо вбивать так, чтобы они прошли наискосок со стропила в мауэрлат;
• специальной скобой;
• скользящим креплением.
  Скользящее крепление даёт стропилам определённую свободу перемещения при деформациях здания

Стропильные ноги к брусу конькового элемента тоже крепятся несколькими способами:

1. Соединение ног друг над другом и над брусом с последующим креплением на болты.
2. Создание выемок на стропилах для усиления жёсткости соединения с коньковым элементом.
3. Подведение стропил к коньку с последующим их скреплением с помощью деревянных или металлических накладок.

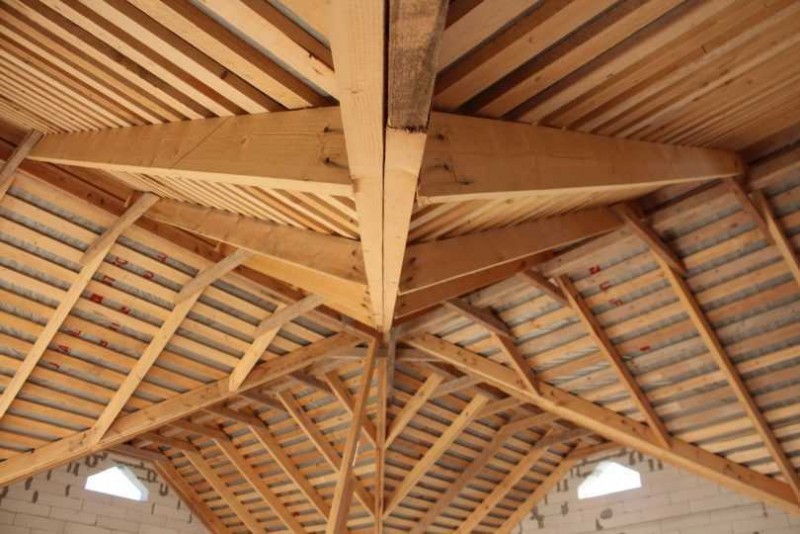

В месте крепления конькового бруса к стропильным ногам тоже получается довольно сложный узел, и только при надёжном сопряжении и фиксации всех частей можно говорить о долговечности вальмовой кровли. В этом случае коньковый брус укладывается поверх стоек, после чего его скрепляют с помощью деревянных накладок по обе стороны. Затем выпиливаются диагональные стропильные элементы, которые крепятся к коньку и промежуточному стропилу. Аналогичным образом выполняется монтаж второго стропила для другого угла дома.

Видео: монтаж стропильной системы вальмовой крыши своими руками

Подготовка крыши для укладки кровельного покрытия

Когда стропильная система будет полностью установлена, можно приступать к подготовке конструкции под укладку кровельного материала:

1. Проводится разметка в местах планируемых оконных и дверных проёмов, выходов дымоотводных труб, вентиляционных отверстий с последующим обрамлением выбранных проёмов деревянными рейками.
2. Далее монтируется кровельный пирог в приведённой ниже последовательности:
   1. На стропила натягивается и крепится слой пароизоляционной плёнки.
   2. Следующим слоем устанавливается обрешётка.
   3. В промежутки между рейками крепится утеплитель с ветрозащитой по типу полиэтиленовой плёнки.
   4. Далее устанавливается контробрешетка.

Последний этап перед монтажом покрытия напрямую определяется выбранным кровельным материалом. Так, если выбор пал на металлочерепицу, то она может крепиться сразу к контробрешётке. Если же используется мягкая кровля, то понадобится дополнительный слой из листов фанеры или OSB.

Рекомендуется строго соблюдать правила укладки кровельного материала

Обустройство кровельной вентиляционной системы

Для забора воздуха из подкровельного пространства вентиляционное отверстие делается внизу ветровой подшивки, а для его вывода — в верхней части крыши — ближе к коньковому элементу. При создании подшивки из деревянных досок можно оставить небольшой зазор между ними, что позволит создать лучшую вентиляцию.

При плотной сборке подшивки рекомендуется сделать несколько небольших деревянных решёток и разложить их на всю длину ветровой подшивки шагом в 80 см. Чтобы высверлить нужное отверстие, придётся вооружиться дрелью с насадкой-чашкой. Место для верхнего выхода воздуха оборудуется в самой крыше.

При использовании гибкой черепицы вентиляция выполняется путём проветриваемого конька, керамическая черепица допускает подачу воздуха через кровельный вентиль. Вентиляция шифера, ондулина и других аналогичных покрытий осуществляется через стандартные коньки. Металлочерепица проветривается с помощью конькового уплотнителя.

Видео: вальмовая крыша из металлочерепицы

Выполнение крыши этого типа обязано происходит последующим образом:

• На стенки устанавливают древесный брус;
• Инсталлируются балки перекрытия;
• Делают коньковый брус на вертикальные опоры;
• Собирают диагональные стропилы в вальмовый треугольник с следующим закреплением на коньке;
• В последовательности устанавливают нарожники на крыше;
• Устанавливают рядовые подкосы и стропилы;
• Производится обрешетка настилов;

Сначала нужно с помощью грамотных профессионалов создать проект с расчетами.

Поиск местопребывания стропил и конька:

• Чтоб отыскать конек отмечают центральную ось на уровне верхней точки карниза с торца строения.
• Для определения установки стропил необходимо линейку одной стороной поместить на полосы конька, а иной на боковые полосы стенки.
• Длина свеса определяется похоже — линейка одной стороной выходит за грань наружной стенки.
• Расчет вальмовой площади кровли.
• Площадь крыши необходимо поделить на количество скатов с учетом свесов.
• Опосля чего же все данные складываются, а итогом будет итоговая площадь крыши.
• Расчет угла наклона.
• Во время расчета этого элемента, необходимо учитывать все характеристики — брутальные действия окружающей среды, применяемый материал…
• Потому расчеты этого плана лучше доверить грамотным проектировщикам.

Материалы

Вальмовую крышу возводят из последующих материалов:

• Длинноватые гвозди;
• Шурупы;
• Железные и древесные накладки;
• Уголки;
• Древесный брус 10*10 либо 15*15 см — мауэрлат, затяжки и вертикальные стойки.
• Доски сечением 5*5 либо 10*15см — стропилы.
• Необрезные доски 3*10 либо 4*10 см — на их крепится обрешетка;
• Рейки 3*3 см — контр-обрешетка;
• Ветровая доска;
• Доска для карниза.

Пошаговая инструкция по монтажу мауэрлата

1. На верхнем ряду кладки потребуется сформировать опалубку из досок. Ее заливают бетоном для фиксации арматуры, которая потребуется для крепления мауэрлата.
2. После того, как бетон застынет, следует выполнить гидроизоляцию при помощи рубероида либо битумной мастики.
3. Брус пропитывают антисептиком, в нем просверливают отверстия под арматуру.
4. Фиксируют мауэрлатный брус анкерными болтами.

Дальнейший монтаж вальмовой крыши потребует четкого соблюдения инструкции.

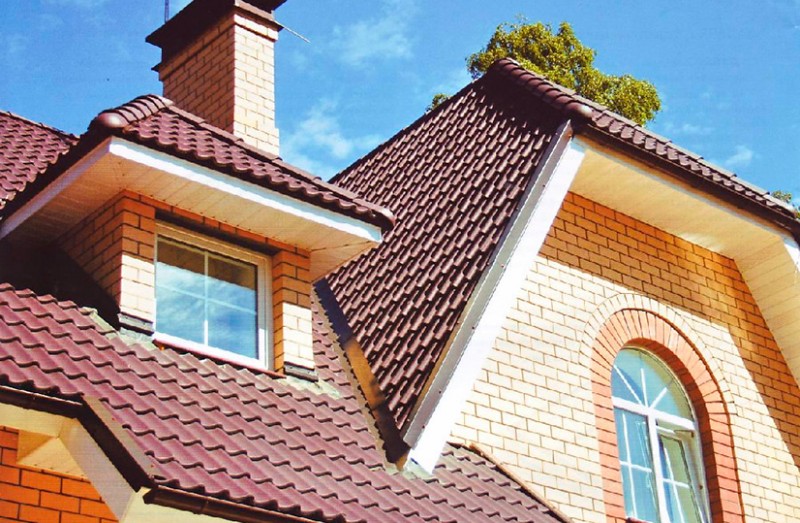

Основные характеристики вальмовых крыш

Отличительная особенность вальмовой крыши от других видов – четыре ската, идущие от конька к карнизу, что, собственно и обеспечивает надёжность всей конструкции. Тем не менее, при строительстве часто используются различные вариации вальмового типа крыш.

Разновидности вальмовых крыш

• Вальмовая крыша. Конструкция этой четырёхскатной крыши состоит из двух противоположных пар скатов трапециевидной и треугольной формы. Два ската в форме трапеции устраиваются с уклоном от основания к коньку. Два боковых, треугольных ската, которые устраиваются по направлению от конька к карнизу. Эти торцевые скаты и называются вальмами.
• Полувальмовая крыша отличается от вальмовой конструкции тем, что треугольные боковые скаты крепятся не к самому карнизу, а образуют ломаную линию со встречной частью фронтона, идущего в направлении от бокового карниза вверх, к вальме. Полувальмовые крыши получили название голландские и датские, так как такие разновидности, в большей степени, распространены именно в этих местностях. Устройство полувальмовой крыши намного сложнее, чем вальмовой.
• Шатровая крыша – разновидность вальмовой конструкции, по строению напоминающая египетскую пирамиду, с четырьмя равнобедренными треугольниками, расположенными в направлении от центра крыши к карнизам. Устройство шатровых крыш наиболее приемлемо в тех случаях, когда стены дома имеют форму квадрата. Для прямоугольных форм дома устройство шатровой крыши требует более тщательных расчётов.
• «Ломаная» крыша. Воплощение самых смелых архитектурных решений – соединение нескольких вальмовых конструкций в общую композицию обозначило появление нового вида вальмовых крыш. Это – самое сложное сооружение из всех видов крыш, и, пожалуй, без помощи профессиональных архитекторов точно рассчитать конструкцию вальм и места их соединений будет сложно. Обычно такой тип выбирают для устройства мансарды.
• Угловая крыша. Если дом состоит из двух или даже трёх примыкающих друг к другу блоков, то при устройстве крыши необходима Г-образная или Т-образная конструкция.

Преимущества и недостатки вальмовых крыш

Прежде чем перейти к вопросу об устройстве стропильной системы для вальмовых крыш, следует остановиться на вопросе о преимуществах и неудобных моментах данной конструкции.

Собственно, суммируя вышесказанное, можно с уверенностью заметить, что недостатков в устройстве вальмовой крыши не так много:

1. Сложность устройства – первый и основной недостаток. Он связан с высокой себестоимостью работ, включая услуги по расчётам привлечённых специалистов.
2. Второй недостаток связан с тем, что при такой конструкции крыши уменьшается площадь для устройства чердака или мансарды за счёт угла скатов. Но этот недостаток важен только в том случае, если устройство просторных помещений на чердаке или мансарде крайне необходимо.

Зато явных преимуществ в устройстве вальмовой крыше намного больше, чем недостатков:

1. Первое преимущество нейтрализует один из недостатков, касающийся высоких затрат: крыша – едва ли не самая значимая часть дома. Каркас вряд ли кто-нибудь захочет перестраивать без веских причин. Следовательно, потратиться придётся на проект и стропильную систему один раз и навсегда.
2. Вальмовая крыша – это презентабельность и красота. Вкладывая немалые средства в возведение лучшего фундамента и стен, и, при этом экономить на устройстве крыши – не рентабельно. Крыша может быть мансардной, можно спроектировать в ней эркер.

И наконец, главные, технические преимущества:

• Наружные элементы вальмовой крыши не имеют вертикальных линий, и, благодаря наклонным угловым рёбрам существенно снижаются ветровые нагрузки;
• За счёт угловых рёбер увеличивается жёсткость стропильной системы;
• Вальмовая конструкция увеличивает площадь крыши, что, в свою очередь, положительно влияет на распределение солнечного света и теплообмен;
• Свесы вальмовой крыши защищают стены дома от намокания.

Этапы строительства

Здесь требуется придерживаться технологий и инструкций.

Возведение стропил

• Возводятся стяжки из балок перекрытия, на которые инсталлируются стойки, а на их укладывают дощатый настил — таковым образом стропильную систему возводить безопаснее и легче!
• Установка стоек к затяжкам. Если есть необходимость стоек берут больше.
• Для большей стойкости стойки нужно зафиксировать вертикальными подкосами.

Крепление конька к стойкам

• К прогону прикрепляют стропила с помощью огромных гвоздиков.
• К скатам прикрепляются обыденные стропила, а позже уже ДС уголками либо затратными деталями.
• К скату укрепляют торцевые ПС, нарожники, ветровые доски и кобылки.
• Установка контр-обрешетки, на которую полосами настелена гидрозащитная пленка. Устанавливается строительным степлером.

ВНИМАНИЕ! Вальмовая крыша просит сплошной обрешетки из гидрозащищенной фанеры.

Листы нужно укладывать внахлест на 15 см — так реально избежать попадания воды.

Установка конькового бруса и диагональных строй балок

Возводят «лавку», которая состоят из трехметровой коньковой балки и опирается на 3 вертикальные стойки. Нужно разметить срединные полосы и отыскать центр строения.

На стойках необходимо вырезать и уложить коньковую опору. Сечение бруса обязано быть схожим с вертикальными стойками.

Перед тем как устанавливать угловые либо диагональные стропилы нужно произвести расчет длины стропильной ноги.

Необходимо измерить расстояние от середины опоры в угловом секторе перекрытия до наиблежайшей вертикальной балки лавки и высоту опоры. Воспользовавшись формулой получим «запятнанную» длину диагональной балки крыши.

Наилучший способ самостоятельного нахождения четкой длины вальмовой ноги:

• Нужно рулеткой измерить расстояние от верхней торцевой точки конькового прогона до средней точки опоры в углу перекрытия.
• Требуется надрезать угол на высшей части стропила для очень плотного прилегания к коньку.
• При выполнении этого совета свойство работы будет выше, чем от использования шаблона вальмового стропила.
• Подготавливают с следующей установкой две детали — подпоры на диагональные балки и подкосы, сдерживающие несколько угловых стропил и коньковый прогон, до того времени, пока с обратной стороны не будет собрана и установлена иная пара угловых стропил кровли.

Диагональные балки устанавливаются к коньку гвоздями, накладками из металлов и шурупов. Возведенные подпоры под угловые стропила необходимо перенести в точку, находящуюся на расстоянии в 1/4 длины от угла до вертикальной стойки.

Установка нарожных и рядовых стропил

Нарожки возводят аналогично диагональным опорам, с чередованием опор в шахматном порядке.

Во время крепления нарожных стропил нужно надзирать уровень прогиба диагональной балки, и если он в итоге маловат, то его нужно усилить с помощью доборной доски.

Установка рядовых стропил

1. В высшей части нужно вырезать опорный пз на каждой из 2 парных рядовых стропил, опосля чего же опереть на коньковую опору.
2. На нижней части с помощью треугольника и маркера отметить обрезной угол и отрезать так, чтоб он тихо становился на брус перекрытия.
3. Готовые стропила попарно выставить и выровнять чтоб все скаты образовали практически ровненькую поверхность.
4. Опосля этого выставленные балки прихватить шурупами и приступать к сшиванию скелета крыши гвоздями и накладками из сплава.
