Как создать собственный снегоход: советы по строительству доступной конструкции с фотографиями в качестве примеров

Постройка рамы

Прежде чем приступить к строительству снегохода, вначале потребуется выбрать материал. Проще всего самодельную раму сделать из деревянных брусков. Получится очень лёгкая и довольно прочная конструкция, которая считается самой дешёвой и наиболее простой в изготовлении. Для этого понадобятся:

1. Деревянные бруски.
2. Листовое железо.
3. Ножницы по металлу.
4. Дрель и свёрла.
5. Ручная пила.
6. Болты и гайки.

Преимущества строительства такой конструкции бесспорны. В случае поломки деревянную модель будет нетрудно отремонтировать вдали от населённого пункта. В лесу легко найти подручный материал, который можно применить для ремонта. Но главным достоинством считается то, что этот снегоход редко проваливается под лёд и не тонет в воде.

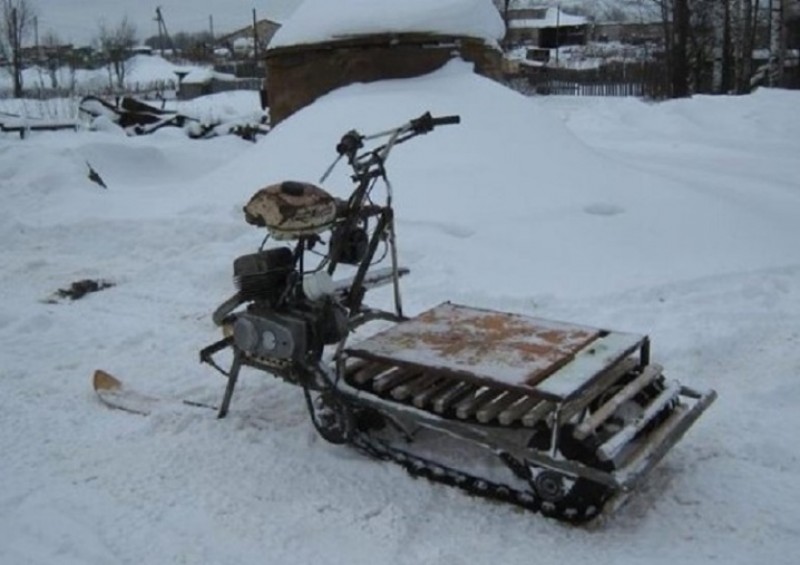

Деревянная конструкция

Известно, что бруски и доски из древесины не обладают особой прочностью в местах их

соединения. Поэтому перед началом строительства необходимо сделать дополнительные уголки из металла. Для этого берут листовое железо и вырезают ножницами квадратные пластины по ширине брусков. В них рулеткой размечают места под болты, а затем дрелью сверлят четыре отверстия. После этого пластины сгибают пополам строго под 90 градусов. Это будут отличные приспособления для прочного скрепления деревянных брусков в углах самодельной рамы.

Обычно приступают к строительству после того, как сделают чертёж с точными размерами. И уже по ним ножовкой отрезают четыре бруска, а в углах дрелью сверлят отверстия для болтов. Затем их кладут на ровную поверхность пола в виде правильного прямоугольника. К местам соединения прикладывают металлические уголки, вставляют болты и накрепко затягивают гайками.

Для крепления двигателя и гусеницы на раму устанавливают дополнительно ещё две перекладины из брусков с отверстиями под болты на концах. Но перед этим вначале изготавливают уголки для крепления. Их вырезают из листов железа треугольной формы и сверлят отверстия в углах.

Лучше сразу сделать восемь штук и поставить их сверху и снизу. Тогда крепления окажутся более прочными и надёжными в работе.

Когда они будут готовы, внутрь рамы вставляют перекладины и наверх кладут треугольники. В них точно по размерам дрелью сверлят отверстия сквозь бруски. Затем туда вставляют длинные болты и плотно стягивают гайками. На этом прочная деревянная рама будет готова, которая долгое время прослужит на самодельном устройстве.

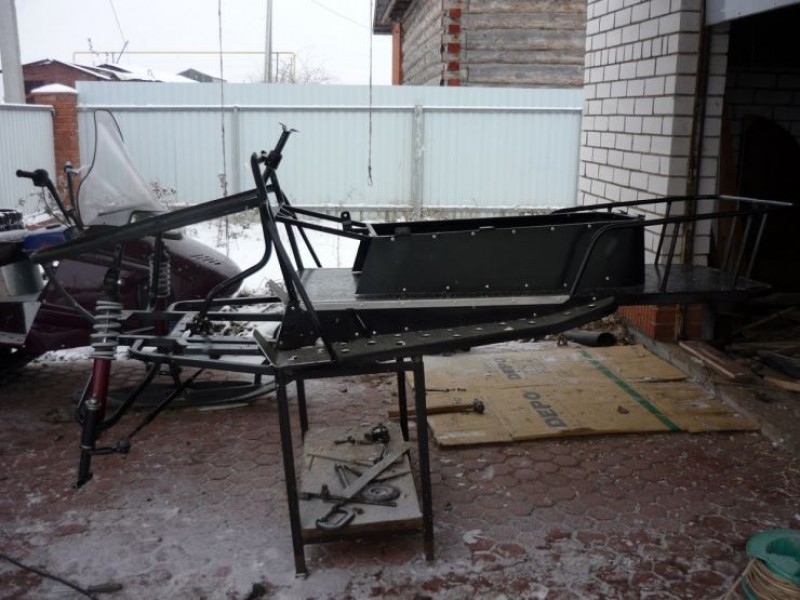

Металлическая рама для снегохода

Гораздо труднее заниматься строительством самоделок из металла. Здесь нужны специальные инструменты и приспособления, которые могут быть не у каждого. Потребуются значительные затраты, чтобы их приобрести или взять в аренду. Однако эта постройка будет намного прочней и долговечней конструкции из дерева. Здесь потребуются:

1.
   Сварочный аппарат.
2. Электроды.
3. Маска.
4. Болгарка.
5. Гаечные ключи.
6. Пассатижи.
7. Молоток.

Кроме того, для постройки металлической рамы понадобятся более прочные материалы. Их обязательно придётся покупать в магазине, так как сегодня они больше нигде не встречаются. Да и строить новый самодельный снегоход из старых деталей не слишком хочется из-за плохой надёжности. Поэтому здесь будут использоваться только хорошие материалы:

1. Металлические трубы.
2. Железный уголок.
3. Листовая сталь.
4. Швеллер.

Как правило, прежде чем начинать строительство рамы нужно сделать простой чертёж. По его параметрам болгаркой нарезать трубы и с помощью сварочного аппарата соединить их в прямоугольник. Внутри рамы вставить ещё пару перегородок из уголка для установки двигателя и гусеницы. Если сделать их из швеллера, то конструкция получится гораздо прочнее и надёжнее в работе.

После этого от металлической трубы потребуется просто отрезать две небольшие втулки.

А потом приварить их к углам передней части, куда будут вставляться поворотные опоры для лыж. Металлическая рама готова и можно приступать к постройке, а также установке основных агрегатов и узлов.

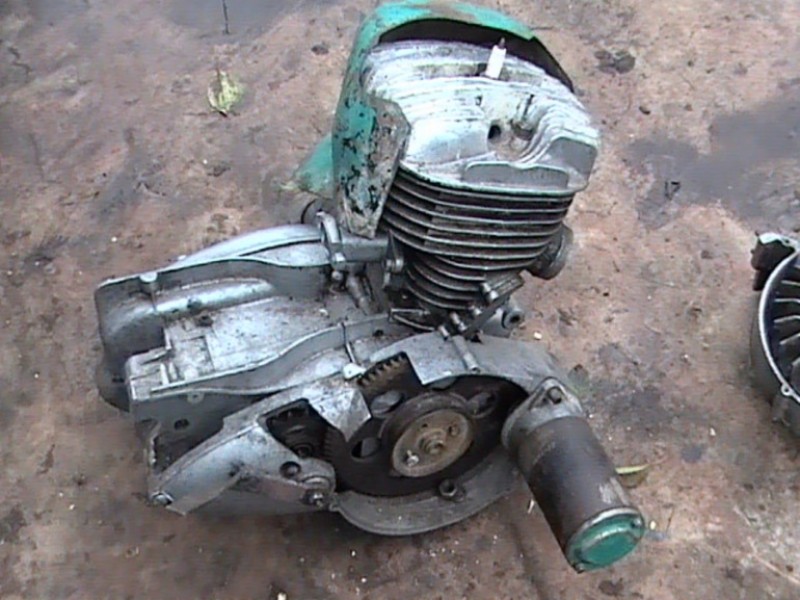

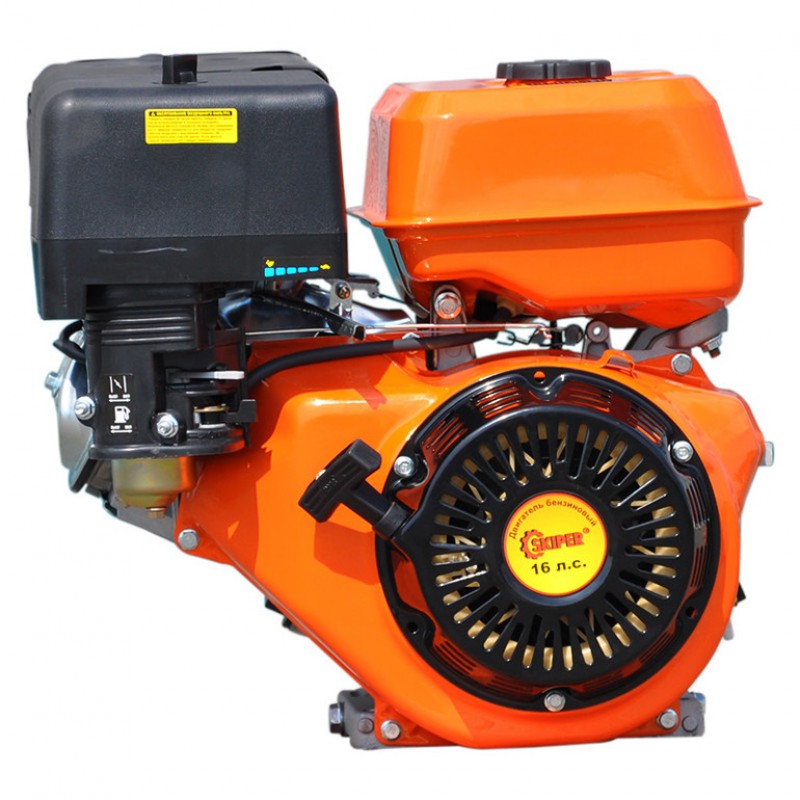

Подбор двигателя

Применяются бензиновые двигатели для мотоблоков или мотоколясок. Обороты двигателя управляются ручкой газа, вынесенной на рукоятку руля. Чтобы сделать самодельный снегоход на гусеничном ходу своими руками, проще всего использовать готовые двигатели малого объёма для мотоблоков с предустановленными:

• Топливным баком.
• Системой зажигания.
• Понижающим редуктором с числом 1:2.
• Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, зато они удобны в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливные патрубки, настраивать сцепление и т. д. На рынке представлены разные варианты:

Марка	Модель	Мощность, л. с.	Объём, см3	Масса, кг	Примерная цена, тыс. руб.
Kipor	KG160S	4,1	163	15,5	20-25
Sadko	GE- 200 R	6,5	196	15,7	15-20
Lifan	168 FD-R	5,5	196	18,0	15-20
Zongshen	ZS168FB4	6,5	196	16,0	10-15
Nomad	NT200R	6,5	196	20,1	10-15
Brait	BR-177F-2R	9,0	270	30,0	10-15
Honda	GX — 270	9,0	270	25,0	45-50

Если нет возможности приобрести готовый двигатель от мотоблока, то можно воспользоваться двигателем от мотоколяски. Такие движки мощней на 10-15 лошадиных сил, но требуют самостоятельной сборки. Система включает:

• Двигатель.
• Сцепление.
• Редуктор.
• Бензобак (объёмом 5-10 литров).
• Глушитель.
• Генератор.
• Коммутатор и катушку электронного зажигания.

Цена переделки

Чтобы подсчитать стоимость всей переделки, обозначим в рублях цены каждой детали, которую нужно купить:

• трубы пластиковые — 308
• два колеса от детского самоката — 685
• небольшие колёса спортивного типа — 2000
• плоский кровельный металл — 649
• от снегохода «Буран» звезда ведомого типа — 300-600
• два колеса с подшипниками от тачки — 366
• уголки металлического типа и квадратные трубы — 73+47=110
• лыжа от самоката детского типа— 445, 1 шт.

В общем, стоимость всех деталей равна примерно 4873-5000 тыс. р.

Другие варианты создания

Есть и другие способы конструирования снегохода с использованием лыж или гусеничной задней передвижной части. В этих импровизированных снегомобилях и сноубайках используют велосипедные колёса.

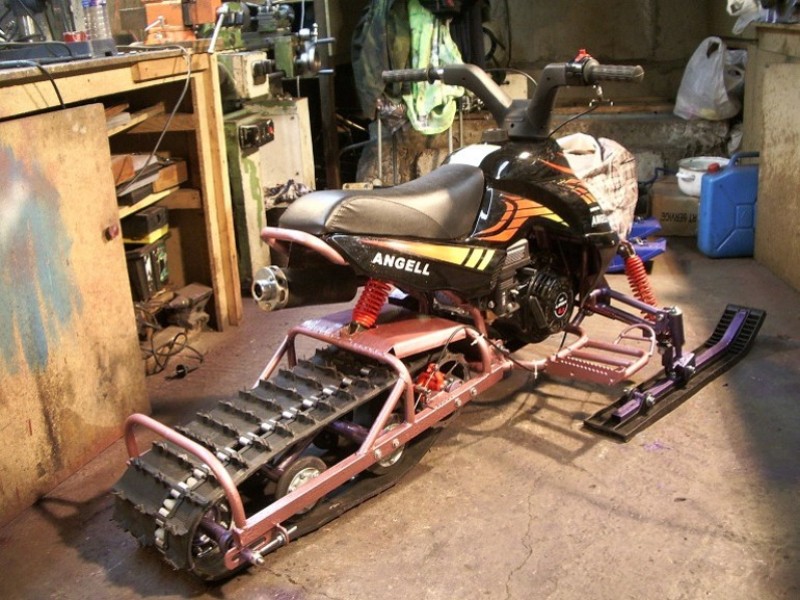

Снегоход из скутера

Один из простых вариантов самоделки можно самому сотворить из любого скутера или мопеда. Здесь различаются лишь рамы, размеры гусениц, других деталей. Такой снегоход вряд ли получится мощным и будет с трудом двигаться сквозь заснеженные сугробы. Поэтому используют колёса меньшего диаметра и наращивают раму. Такая самоделка из мопеда хорошо передвигается по небольшому снежному покрытию или насту. Весной можно заменить лыжу или гусеницу обратно на колёса и вновь получить скутер или мопед.

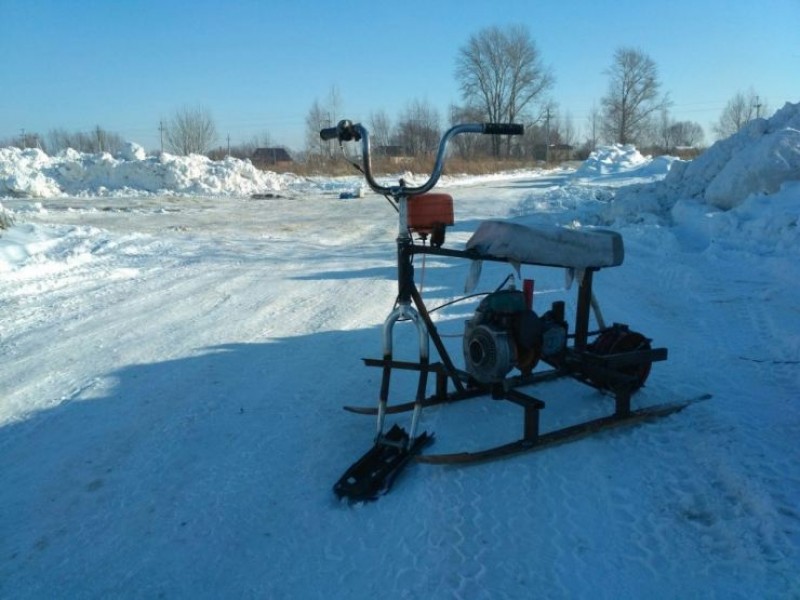

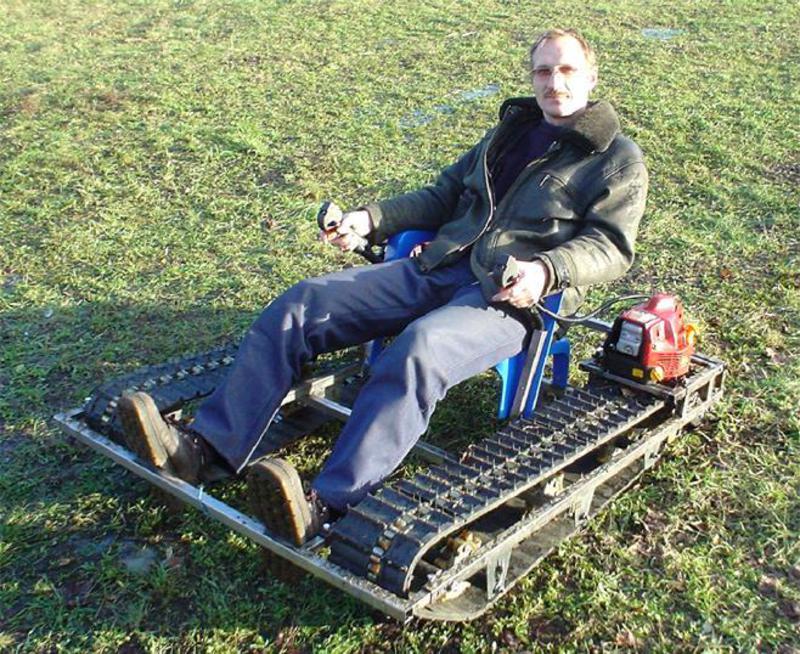

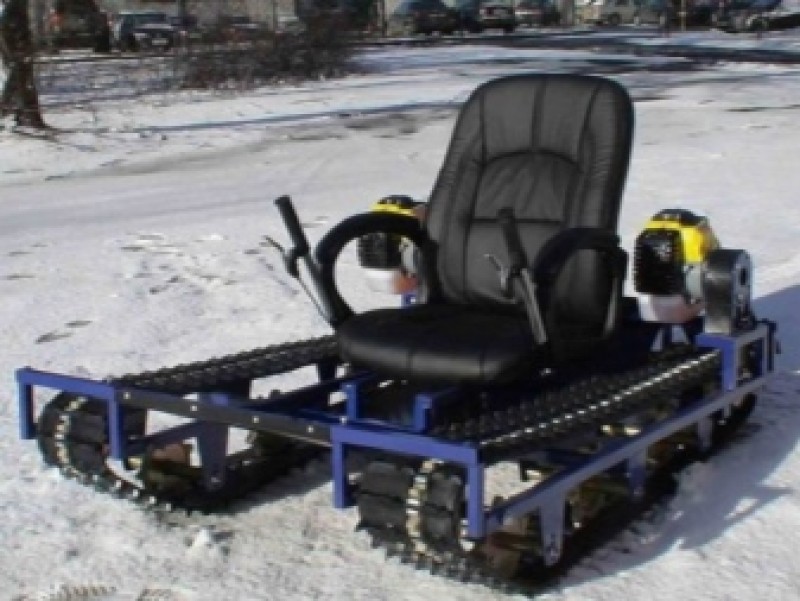

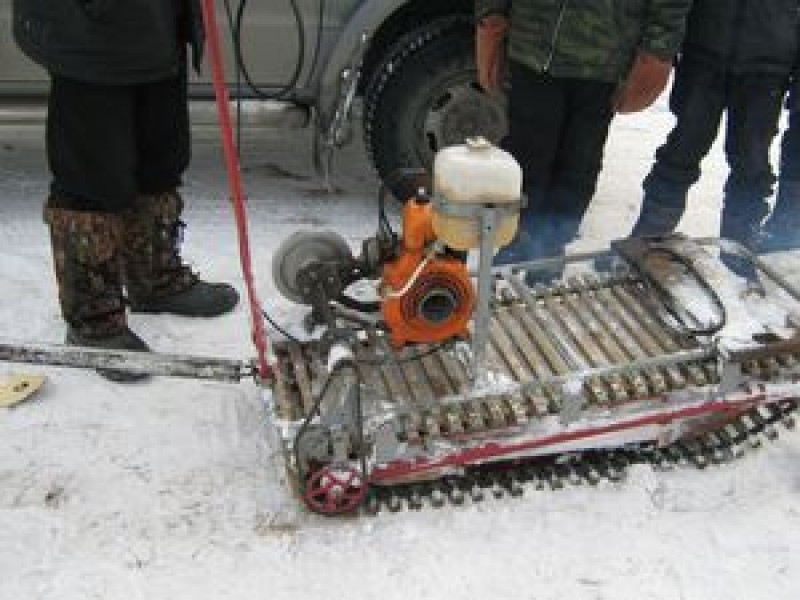

Снегоход из бензопилы

Используя мотор из триммера, многие умельцы могут самостоятельно изготовить разные устройства: культиваторы, мотовелосипеды, снегоуборщики и, конечно, снегокаты (или снегоходы).

Для основы двигателя используют бензопилу. Сборка проходит по обычной для самодельного снегохода схеме.

Изделие получается не особенно мощным, но надёжным, лёгким и удобным в обращении.

Снегоход из мотособаки

Из мотобуксировщика или мотособаки получить снегоход ещё проще, практически нет необходимости собирать его заново – достаточно добавить лыжи с рулевым управлением и внести незначительные изменения.

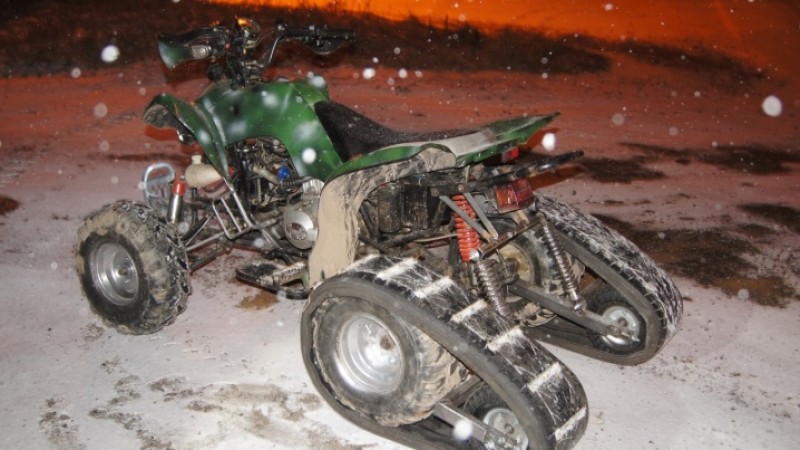

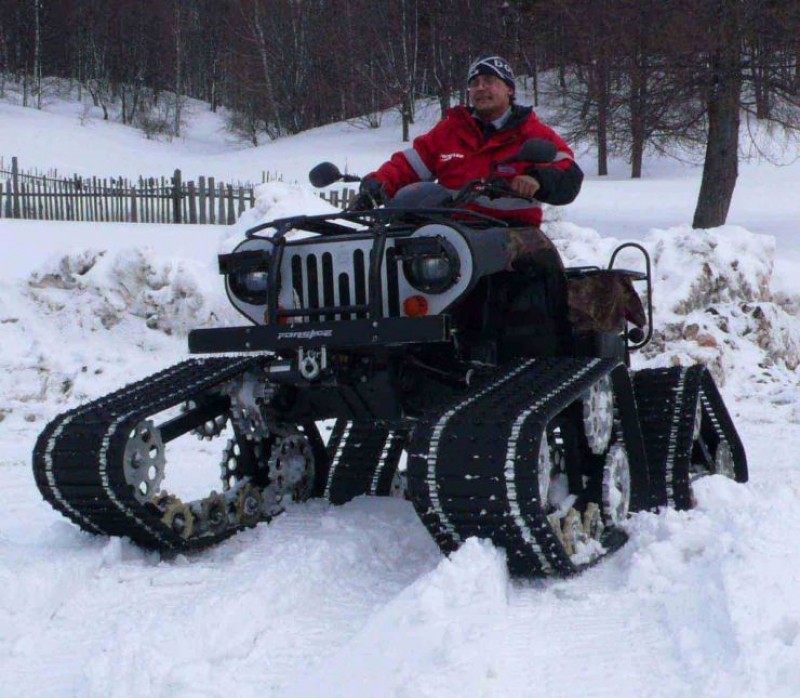

Снегоход из квадроцикла

Ещё меньшей переделке подвергается квадроцикл для лучшей проходимости по зимней заснеженной местности. По существу всё ограничивается тюнингом, который состоит из установки гусениц, хотя процесс этот дорог и трудоёмок.

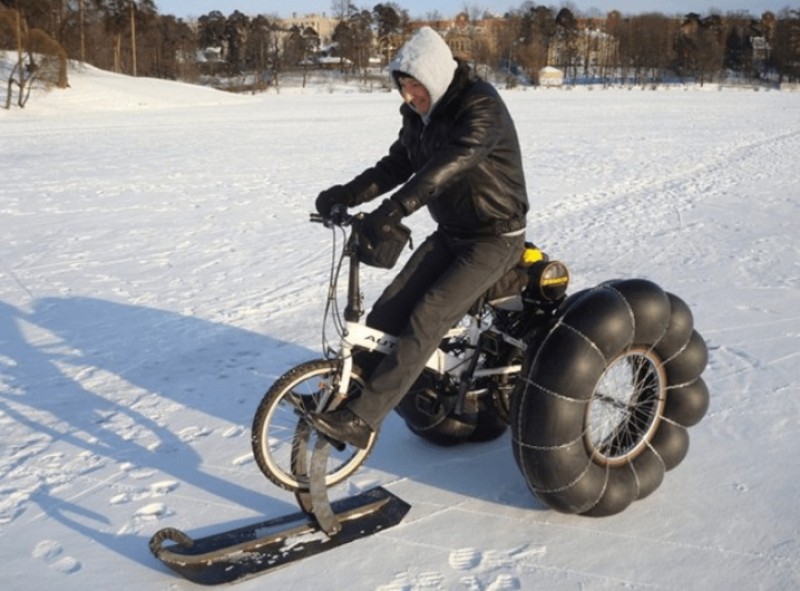

Снегоход на камерах

Про самоделки на камерах или пневматике уже было замечено выше. Самодельный аппарат представляет собой управляющую опорную лыжу и ведущую опорную пневматику.

Примитивное строение заднего моста придаёт конструкции свои плюсы и минусы.

К плюсам можно отнести высокую проходимость машины, к минусам – низкую манёвренность.

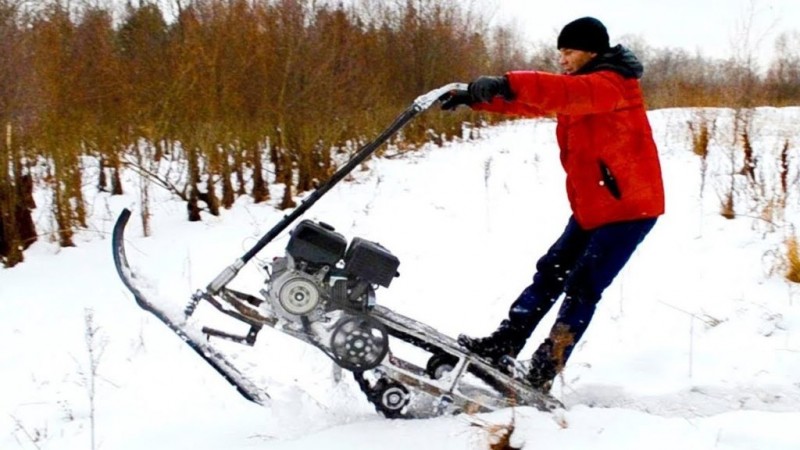

Снегоход-трансформер

Складной снегоход называют мини-снегоход или трансформер. Главное его отличие – удобство и простота в эксплуатации. Он легко помещается в сложенном виде в багажнике или даже на сидении легкового автомобиля.

Снегоход из культиватора

И ещё один смекалистый вариант изобретательного применения – снегоход из культиватора. Обычно культиватор есть в каждом фермерском хозяйстве и без дела простаивает зимой. Используя двигатель согласно схеме сборки, мастерим аппарат для зимнего передвижения. Мощность небольшая, но на деле практично и эффективно.

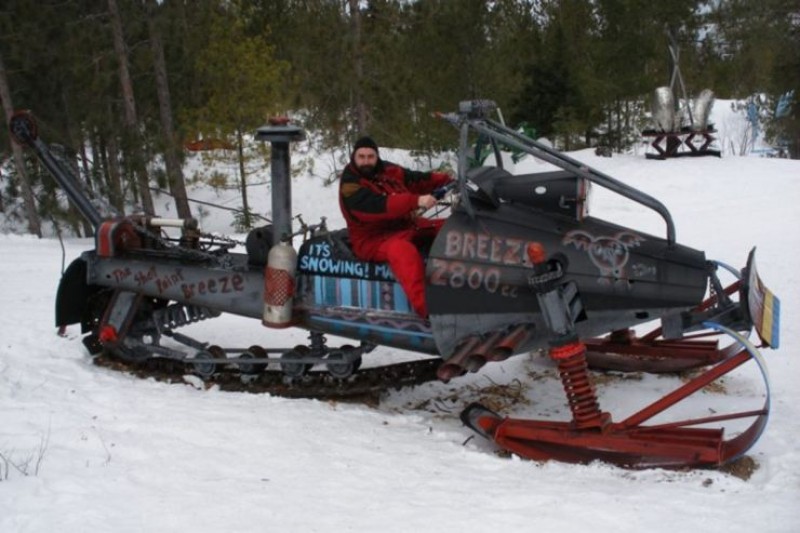

Особенности и преимущества самодельных снегоходов

Основу конструкции зимнего ТС составляет гусеничный привод и рулевые лыжи. Из всех преимуществ самодельных снегоходов перед заводскими моделями, можно выделить следующие:

• Цена на собранную из подручных материалов мототехнику ниже в 5-10 раз.
• Возможность собрать модель желаемой конфигурации, мощности и т.д.
• Надежность конструкции, благодаря использованию качественных материалов и проверенных механизмов.
• Польза от того, что вы можете не покупать новые материалы и детали, а использовать хранящиеся в гараже.

Самодельный снегоход – транспортное средство, которое можно встретить не только на загородных бездорожьях и лыжных курортах, но и на улицах населенных пунктов.

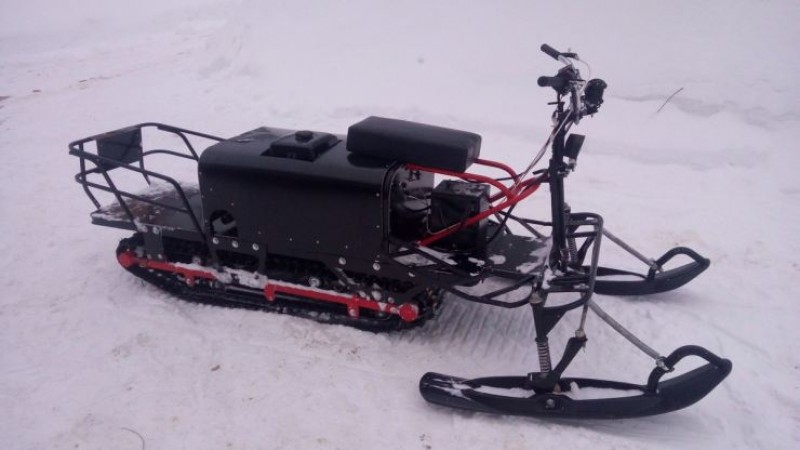

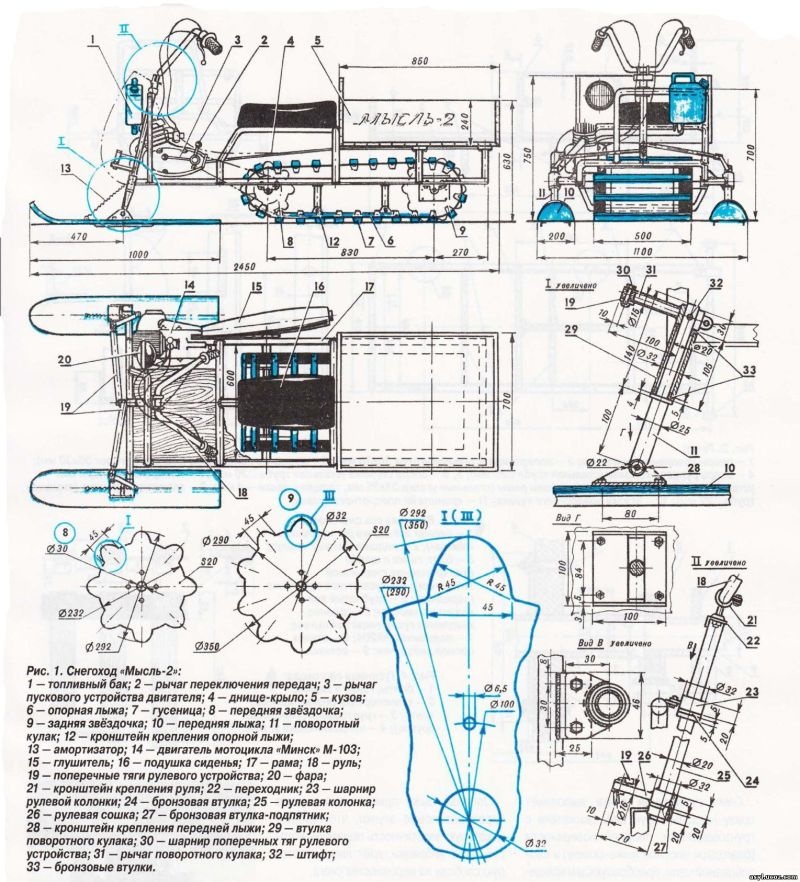

Изготовление снегохода по чертежам

Как сделать снегоход своими руками, какие понадобятся детали и узлы? Для создания самодельного гусеничного средства для передвижения по снегу составляется список необходимых компонентов, делается набросок и выполняются чертежи. В дальнейшем они будут служить руководством для создания ТС.

Стандартная конструкция состоит из нескольких элементов. В нее входит:

• Рама, которую можно позаимствовать у квадроцикла, скутера, мотороллера, мотоцикла и пр. Если такой возможности нет, ее изготавливают методом сварки из тонкостенных металлических труб, диаметра 40 мм.
• Сиденье — желательно из влагоотталкивающего материала.
• Двигатель также может быть от мотоблока, мотоцикла, скутера и т.п. Выбор определяется скоростью и весом ТС.
• Бак, представляющий собой емкость на 10-15 л из металла или пластика.
• Лыжи на самодельный снегоход на гусеницах можно брать готовые или изготовить их из девяти-десятислойной фанеры, толщиной 3 мм.
• Руль, как и многие другие элементы, берется от двухколесного агрегата.
• Привод, передающий вращательные движения от двигателя к гусенице, в качестве которого может использоваться мотоциклетная цепь.
• Гусеница — сложный компонент, требующий детального рассмотрения.

Как сделать своими руками гусеницы?

Самодельные гусеницы можно изготовить из автомобильных покрышек. Преимущество использования шин в том, что они имеют замкнутый контур, снижающий вероятность разрыва. Для изготовления гусеницы борта покрышки срезаются острым сапожным ножом. На оставшееся гибкое полотно прикрепляются грунтозацепы, в качестве которых используются пластиковые трубы, толщиной 5 мм и диаметром 40 мм, распиленные по длине. Половинки труб нарезаются по ширине покрышки, крепятся болтами через каждые 5-7 см.

Аналогичным образом изготавливают гусеницы из транспортерной ленты. Ее преимущество в том, что в случае ее применения нет ограничений по длине. Но возникает необходимость в сцепке путем накладывания концов ленты с нахлестом в 3-5 см и фиксирования болтами. При изготовлении гусениц своими руками нередко используются клиновые ремни. Соединенные грунтозацепами, они представляют полноценную гусеницу с уже готовыми впадинами для шестеренок.

Широкая гусеница улучшает проходимость агрегата, но снижает его управляемость. В заводских моделях предусмотрено три варианта:

• Стандартный – 15;
• Широкий – 20;
• Сверхширокий – 24.

Последовательность создания снегохода своими руками

Чтобы изготовить снегоход на гусеницах своими руками, первоначально нужно соединить раму и рулевой механизм. Выбирается высота и угол наклона, затем производится точечная сварка. В соответствии с чертежом, устанавливается и фиксируется двигатель. Необходимо проследить, чтобы не было сильного наклона. Во избежание большой длины топливной магистрали, бак располагают на близком расстоянии от карбюратора.

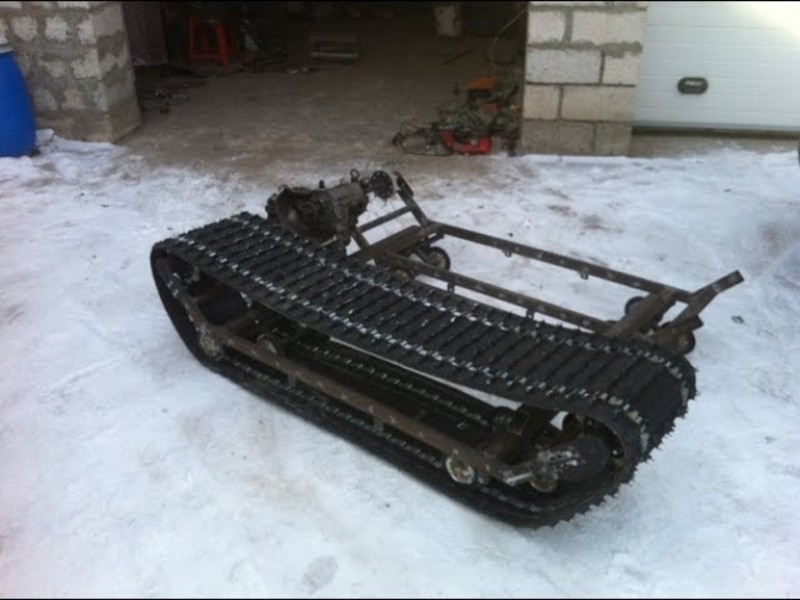

Далее устанавливается гусеница. Ведомый мост с полотном крепится позади рамы (в зависимости от конструкции, на подвес, вилку, амортизатор и т.п.)., ведущий мост прикрепляется посередине снегохода (обычно под сиденьем водителя), ближе к двигателю. Сцепление шестерней мостов производится предварительно. После этого проводится подключение топливного бака, троса ручки газа и тормоза, монтируется сиденье, проводятся другие работы.

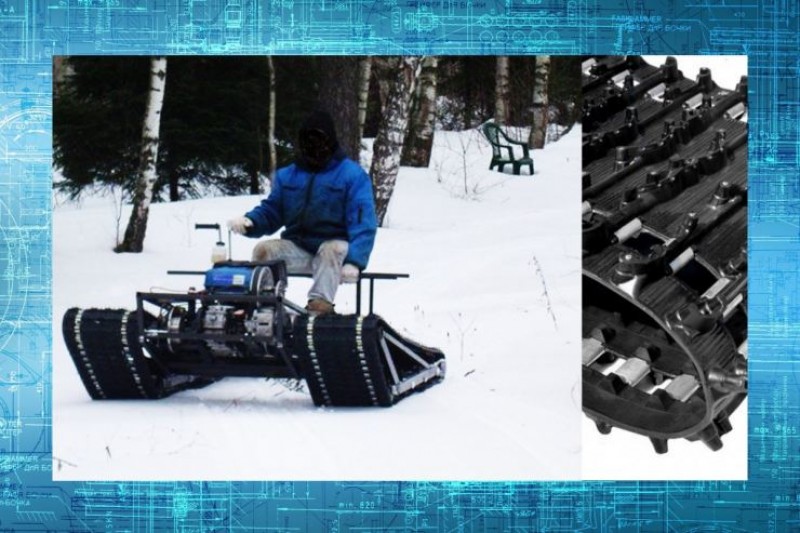

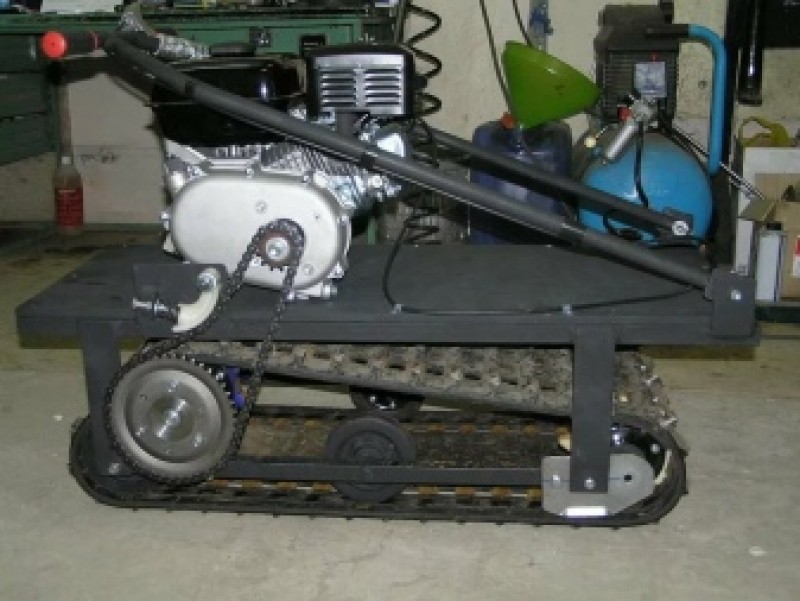

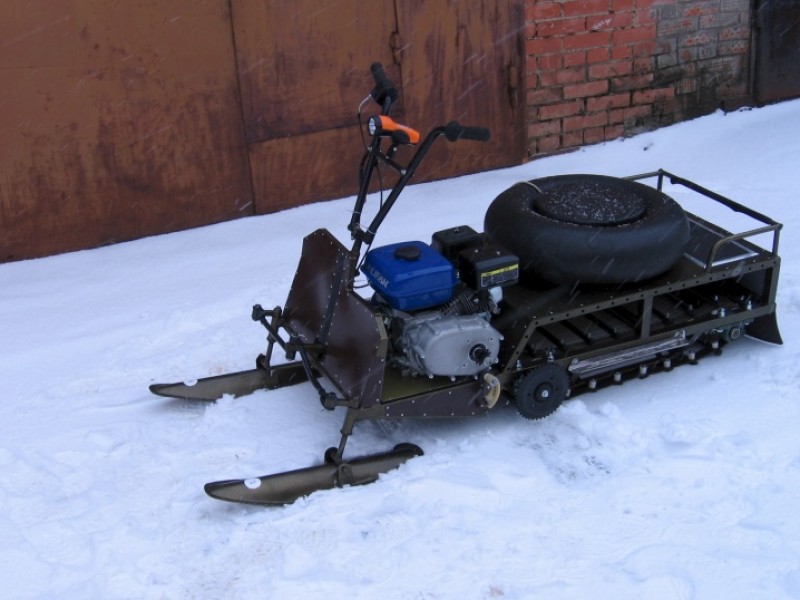

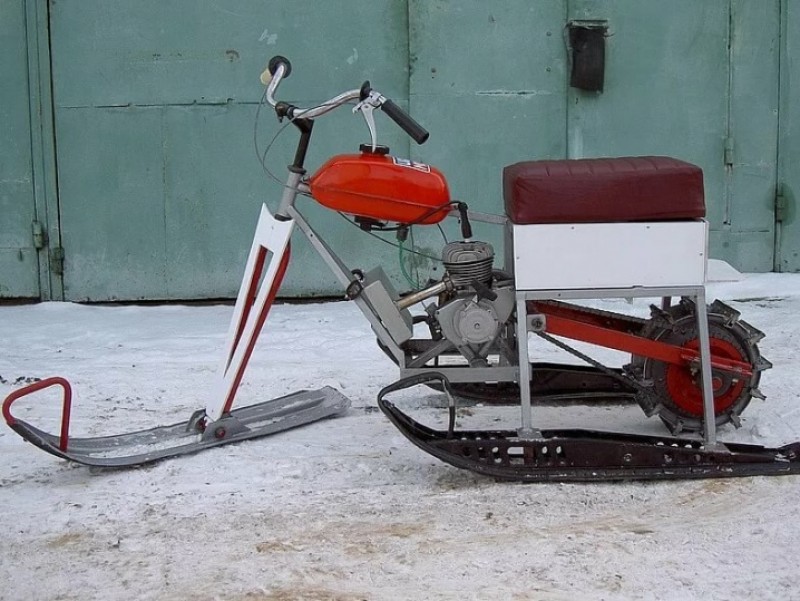

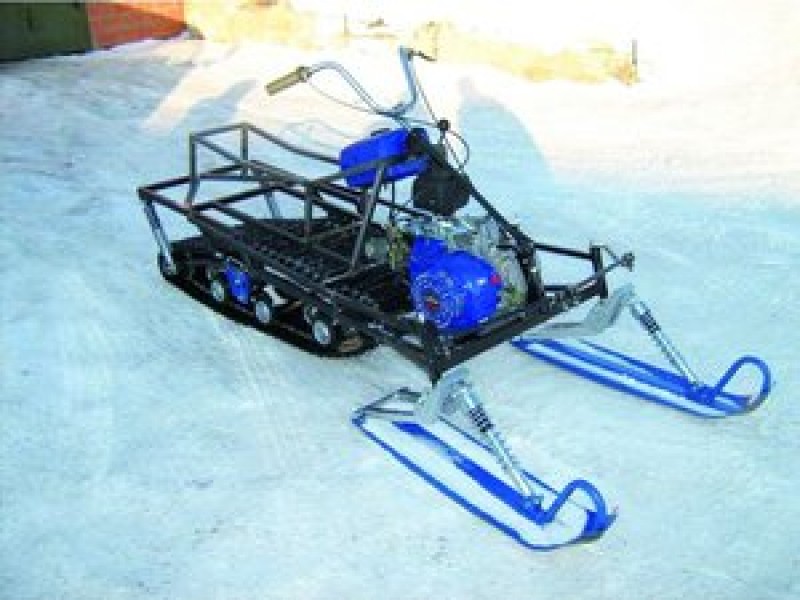

Снегоход из мотоблока своими руками

При изготовлении снегохода необходимо прислушаться к советам опытных умельцев:

При резке трубы при помощи циркулярной пилы рекомендуется разрезать одну сторону, а потом другую. Так вам удастся получить ровные заготовки. Трубу лучше предварительно разрезать на отрезки необходимой длины, так как при резке длинных заготовок пластмасса расплавиться, а диск пилы может зажать.

Размер гусеницы можно выбирать по своему усмотрению. Она может быть широкой и короткой, узкой и длинной, но следует учесть, что от ее ширины будет зависеть управляемость транспортного средства. ТС с широкой гусеницей сложнее в управлении, кроме того, увеличится нагрузка на двигатель. Гусеница маленького размера будет проваливаться в глубоком рыхлом снегу.

Гусеничный снегоход из мотоблока прекрасно подойдет для передвижения по заснеженному лесу, поросшим кочкам, замерзшим болотам. Машина изготавливается в течение лета, с использованием простых инструментов: лобзик по металлу, электродрели, зубило и молоток, сварка и т.д. Также понадобится электросварка. Подшипники можно приобрести в автомагазине, а наконечники валов заказать в мастерской.

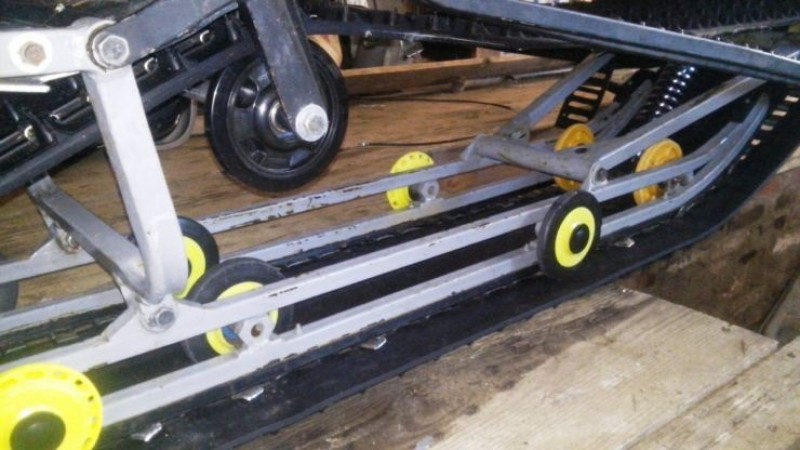

Подвесное оборудование

Чтобы сделать снегоход быстрым и сильным необходимо на раму поставить хороший двигатель. Если установить маломощный мотор, то такая конструкция будет плохо передвигаться. А также нужно правильно рассчитать гусеницу. При слишком маленькой площади она утонет в большом снегу и не станет тянуть даже по ровной местности. Особое внимание нужно обратить на лыжи, которые должны создать хорошую устойчивость и безопасность при движении на высокой скорости.

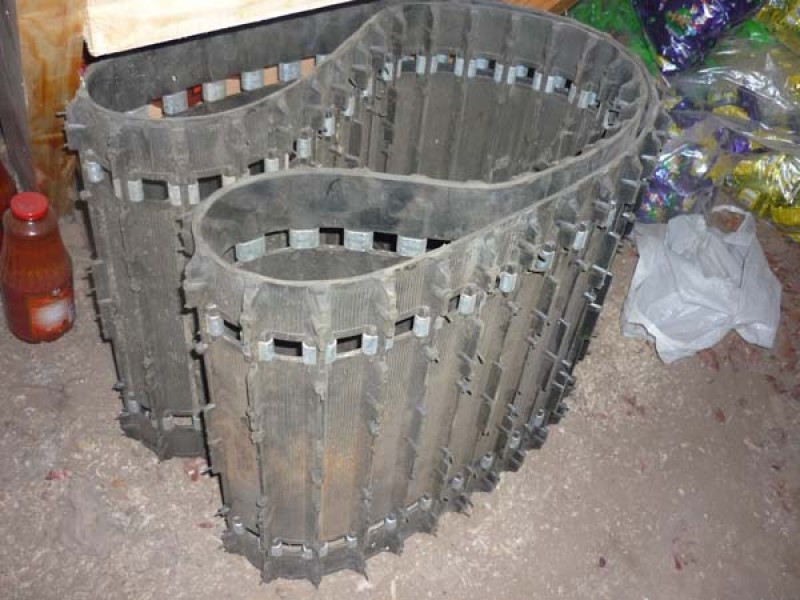

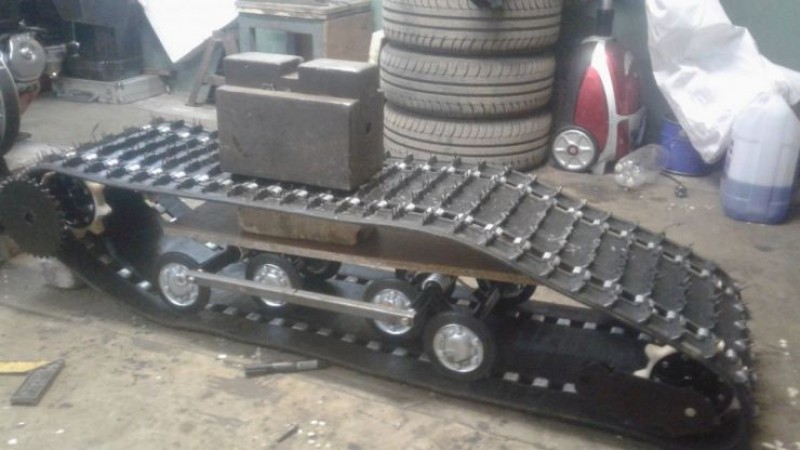

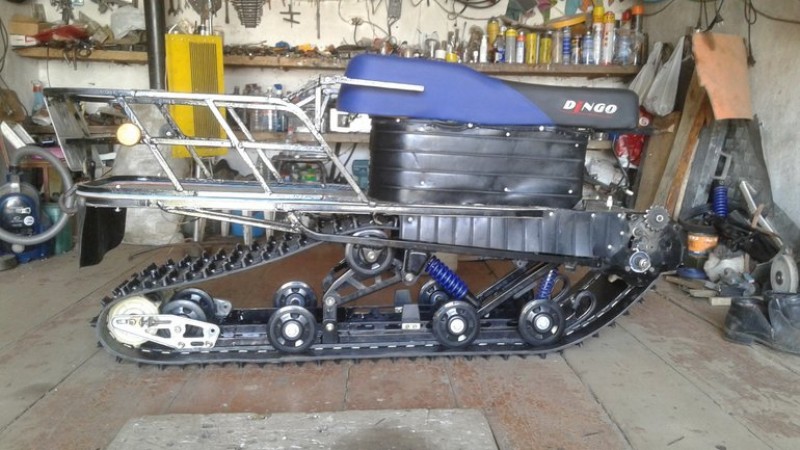

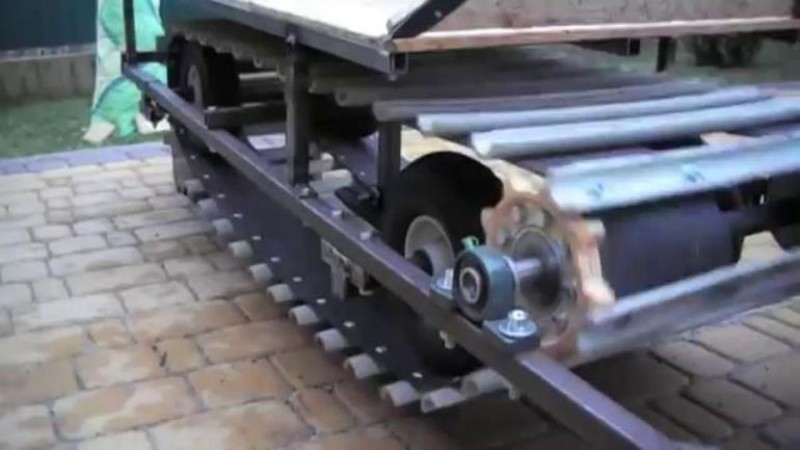

Резиновая гусеница своими руками

Чтобы легко передвигаться по снегу, очень важно сделать самодельному снегоходу хорошую резиновую гусеницу. Изготовить подобное устройство своими руками непросто и лучше приобрести её в магазине полностью с катками. Установить стандартную заводскую гусеницу на самодельную конструкцию не составит труда. Для этого придётся лишь закрепить ведущий вал и катки с подшипниками на раме. Если финансовое положение не позволяет купить все устройство целиком, то самые дорогие части нетрудно сделать самостоятельно. Для этого потребуются:

1. Транспортёрная лента.
2. Пластиковая труба.
3. Болты, шайбы и гайки.

Дешёвую самодельную гусеницу для снегохода обычно делают с применением тонкой транспортёрной ленты. Для этого по ширине катков отпиливают заготовки из пластиковой трубы. Затем их разрезают по длине на две равные части и сверлят отверстия под небольшие болты. После этого половинки пластиковых труб закрепляют на транспортёрной ленте болтами с шайбами и гайками. Гусеница готова и нужно приступать дальнейшей постройке.

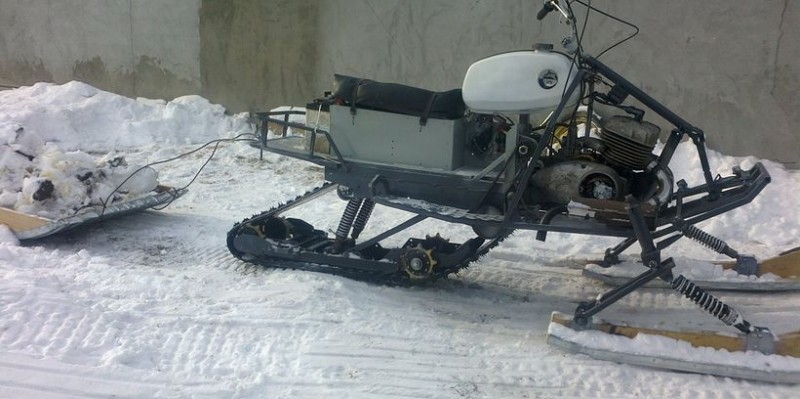

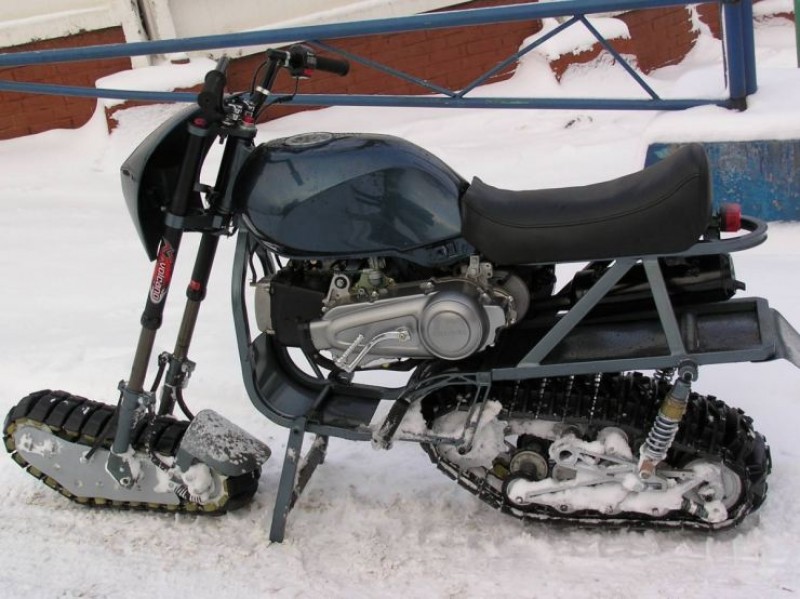

Самодельные снегоходы на базе отечественных мотоциклов «Минск», ИЖ, «Урал» и мотоблоков

В зимний период использование мотоциклов в заводском оснащении практически невозможно.

Единственными, кто может хоть как-то двигаться по снежному покрову – это мотоциклы, оснащенные боковыми прицепами, а ведущее колесо переобуто в резину с глубоким протектором.

Но и то, не на всех поверхностях возможно использовать такие мотоциклы.

По не расчищенным дорогам иногда возможно перемещаться только на снегоходах. Но не у всех есть возможность приобрести снегоход, да и не всегда это экономически целесообразно.

В таком случае на выручку приходят «умелые руки». Ведь вполне возможно переоборудовать обычный колесный мотоцикл в полноценный снегоход, причем даже особо вмешательства в конструкцию не требуется.

Поэтому летом такой мотоцикл можно использовать по прямому назначению, а зимой переоборудовать его в снегоход.

Понятное дело, дорогие спортивные или туристические байки переделывать вряд ли кто согласиться, а вот отечественные «трудяги» переделать вполне можно.

Далее рассмотрим, как же можно сделать снегоход из самых распространенных советских мотоциклов – «Минск», ИЖ, Урал. Также рассмотрим в качестве снегохода мотоблоки, которые сейчас стали очень популярны в приусадебном хозяйстве.

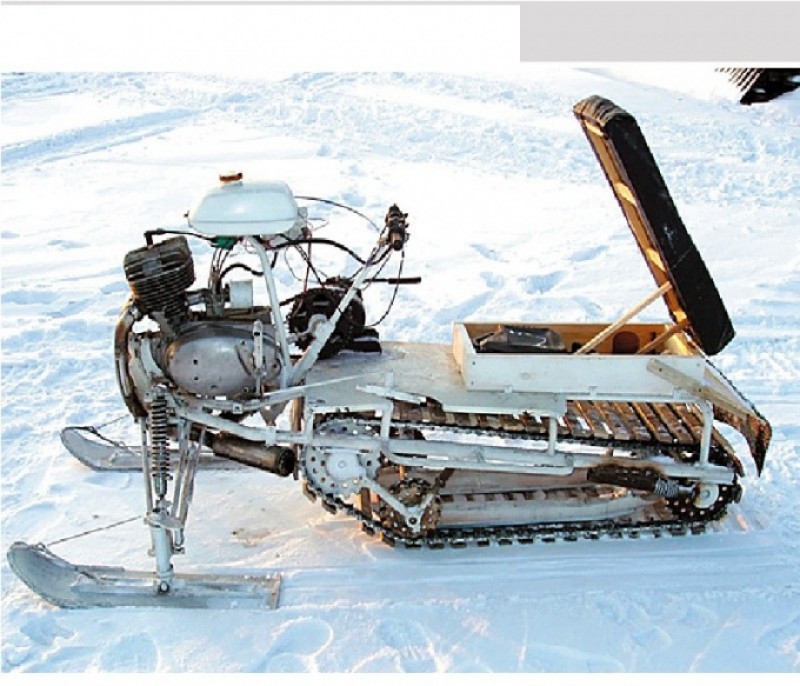

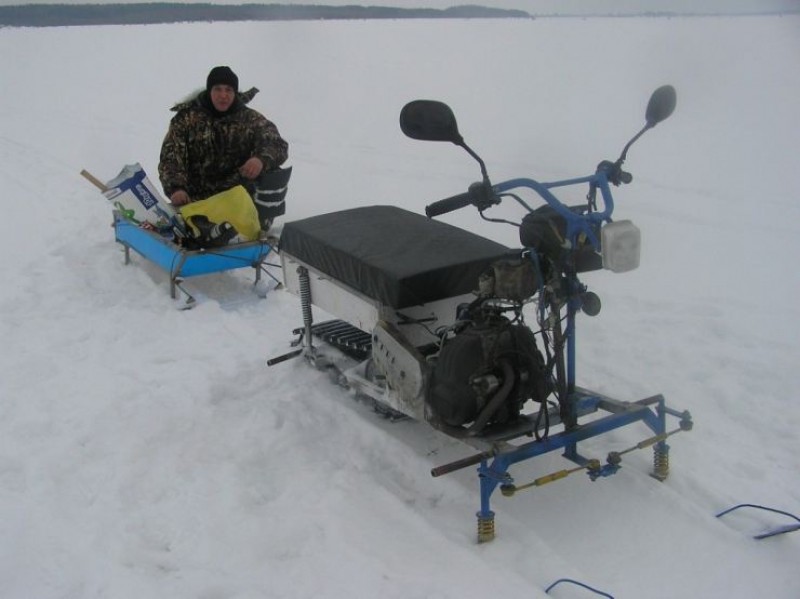

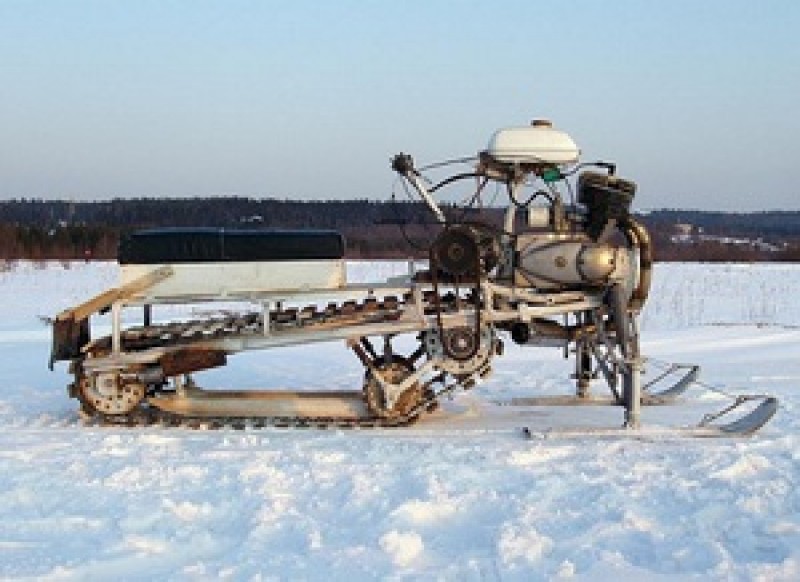

Снегоходы на базе «Минск»

Начнем с самого малого представителя отечественного мотопрома – мотоцикла «Минск». Он хоть и оснащается 125-кубовым мотором, но вполне способен выступить как снегоход, причем умельцы «умудряются» сделать из него снегоходы двух типов.

Первый тип – колесно-лыжный. Конструктивно в мотоцикле особо ничего не меняется, однако с него снимаются колеса. Вместо переднего колеса устанавливается широкая лыжа.

Причем делается она очень просто – берется труба в качестве стойки, с помощью крепежного элемента и вала оси колеса лыжа крепиться к передней вилке. Внизу к стойке на шарнире присоединяется широкая металлическая полоса с завернутым передком.

Относительно задней части снегохода, то здесь несколько сложнее. Делается модуль, который крепиться на место заднего колеса.

В конструкцию модуля кроме рамы входит задний мост от УАЗ, но несколько модифицированный. Ведомая шестерня моста заменяется на заднюю звездочку мотоцикла ИЖ. Привод на мост осуществляется через промежуточный вал, но все же он остается цепным.

В качестве колес используются камеры от прицепа ПТС-2-4, но для надежности боковины камеры укрепляются боковинами шин. Диски для облегчения делаются сварными из прутов, а закрепляется камера к ним при помощи ремней.

Cнегоход на базе «Минск» способен развить скорость до 45 км/ч.

Второй тип снегохода из «Минск» — гусеничный. Причем впереди снова используется лыжа, крепящаяся к вилке. Сзади же тоже установлен модуль, но состоящий из рамы и двух валов, закрепленных на ней.

Передний вал оснащен звездочками. Две большие звездочки – приводные для гусеницы, и малая звездочка для привода вала. Задний вал оснащен катками. Между этими валами натянута гусеница, сделанная из клиновидных ремней и пластиковых планок.

Привод осуществляется через промежуточный вал. Гусеничная версия «Минска» способна разогнаться уже до 50 км/ч. И это только два вида из многочисленных.

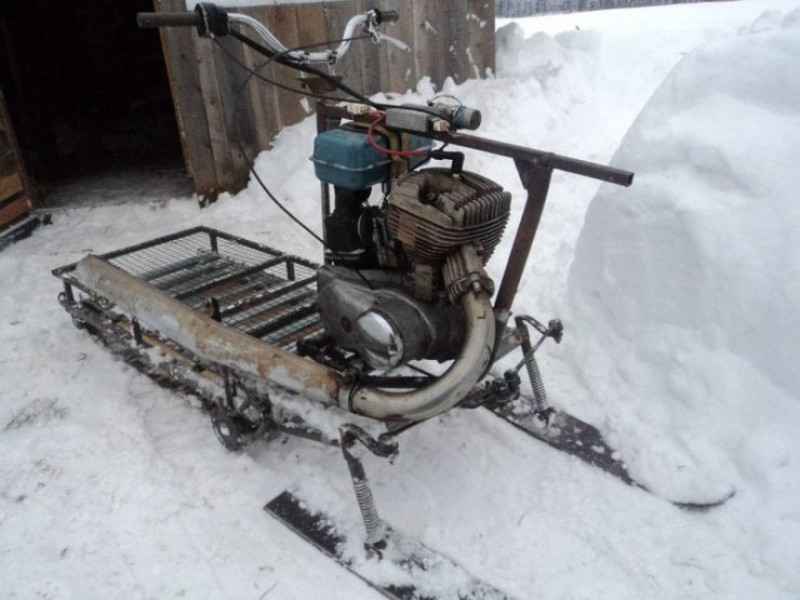

Снегоходы ИЖ

Прейдем к мотоциклам среднего класса – ИЖ. Распространенными типами снегоходов, которые делаются из этих мотоциклов являются все те же колесный и гусеничный.

По сути, даже конструктивно снегоходы на основе «Минск» и ИЖ сходны. Однако часто вместо лыжи впереди используется колесо, сделанное из камеры, с бортовинами от шины.

Но в таком случае передняя вилка переделывается, поскольку такое колесо значительно шире стандартного. Хотя можно и воспользоваться все той же лыжей.

Что относительно гусеничной версии, то разница обычно сводиться к размерам самой гусеницы, и как следствие – гусеничного модуля.

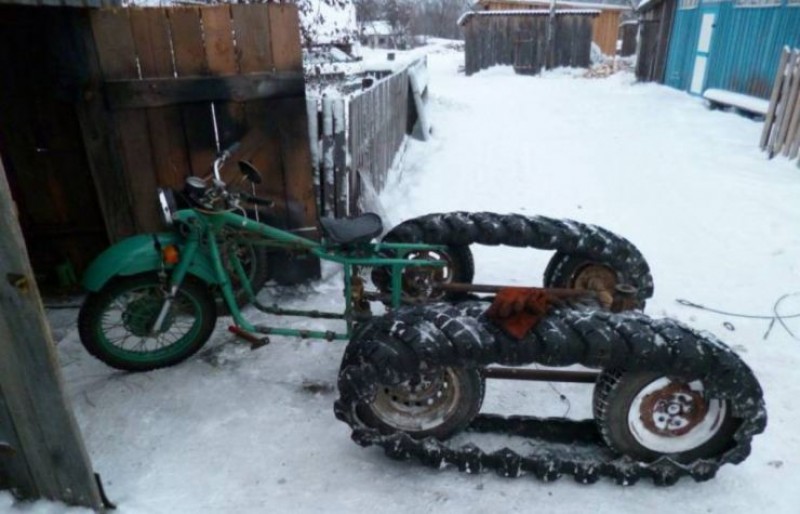

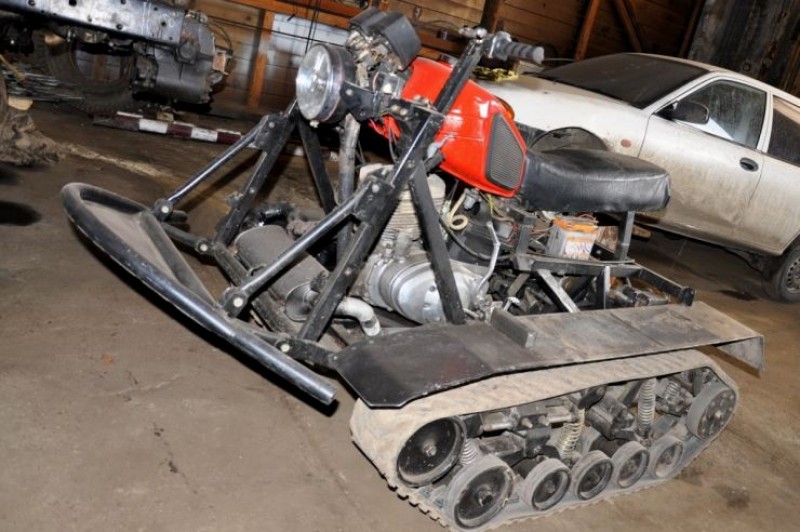

Снегоходы из «Урал»

А вот мотоциклы «Урал» в качестве снегоходов используются чаще в гусеничном варианте. Особенностью их является то, что сам мотоцикл является достаточно тяжелым, да еще и имеется карданный привод заднего колеса, поэтому обычным гусеничным модулем с цепным приводом не обойтись.

Конструкция модуля для «Урала» значительно сложнее, да и привод организовывается другим способом – через редуктор. Поэтому в конструкцию рамы мотоцикла тоже вносятся изменения, иначе высота мотоцикла увеличиться, что произведет к завышению центра тяжести, и как следствие – снижение устойчивости.

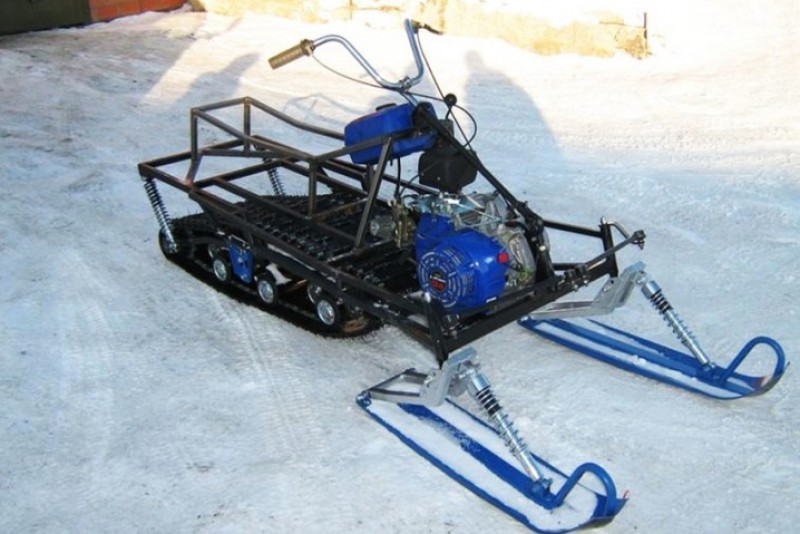

Снегоходы из мотоблоков

Конструкция же снегоходов из мотоблоков значительно проще, независимо от модели мотоблока.

В них редукторный привод обеспечивает вращение двух колес. Поэтому чтобы сделать снегоход достаточно вместо стандартных колес установить широкие катки со снегозацепами.

Некоторые умельцы идут дальше, устанавливая на приводные валы гусеничные модули, представляющие собой три катка, закрепленных на оси, на которые надета гусеница. Ведущим катком обычно выступает средний, поэтому его делают зубчатым, а два остальных являются направляющими.

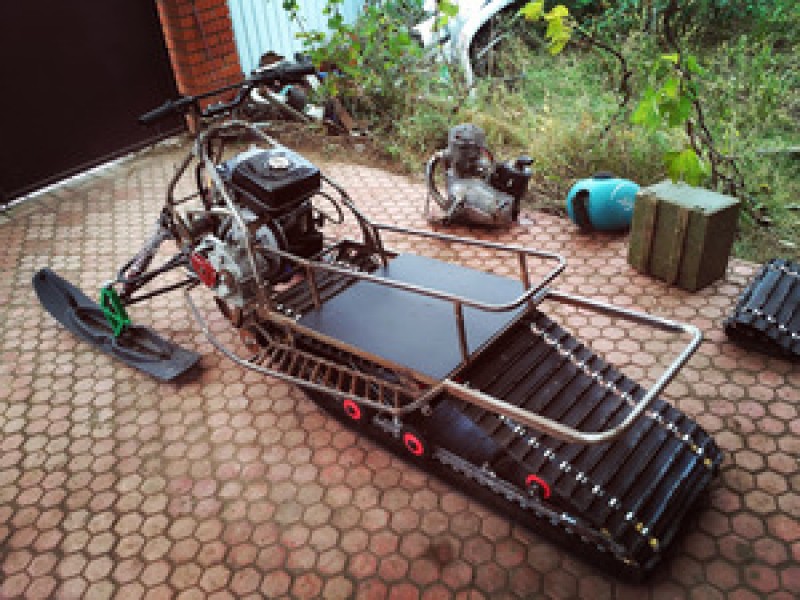

Изготовление снегохода на гусеничном ходу своими руками

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).

Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.

1. Рама. В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
2. Сиденье. Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.

Обязательное условие: сиденье должно быть изготовлено из водонепроницаемого материала.

1. Двигатель. Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.
2. Бак. Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.
3. Лыжи. Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.
4. Руль. При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.
5. Гусеницы. Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.
6. Привод. Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.

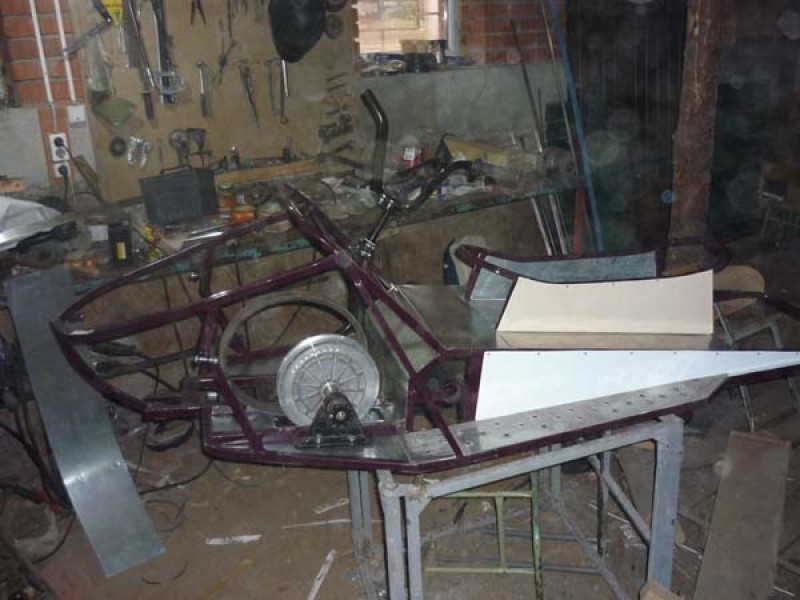

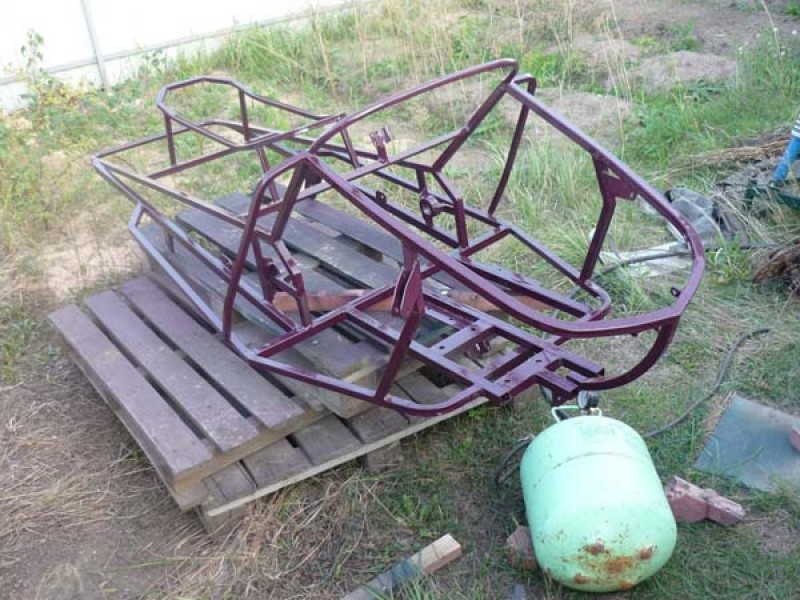

Рама

Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.

Если самостоятельно не получится произвести расчеты и составить чертеж, то для примера используйте чертеж с нашего сайта.

Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.

Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.

Гусеницы для снегохода из шины (покрышки)

Инструкция по изготовлению гусениц:

• Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.

Гусеница из покрышки

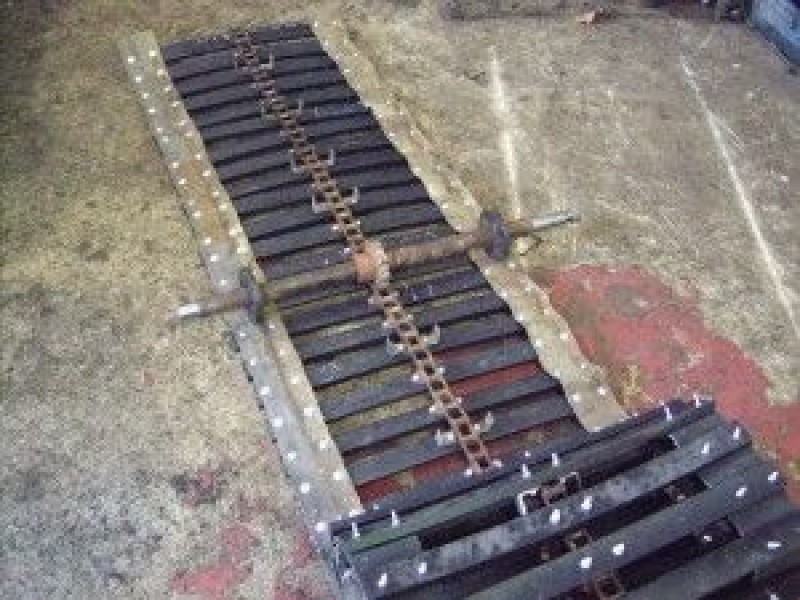

• Из транспортерной ленты:
  • отрезаем ленту необходимой длины;
  • прошиваем края леской;
  • замыкаем в кольцо, сшивая торцы;
  • на полученное полотно прикрепим грунтозацепы. В качестве грунтозацепов используем водопроводные трубы из пластика диаметром не менее сорока мм (распиливаем вдоль).
  • крепим трубы к полотну шурупами.

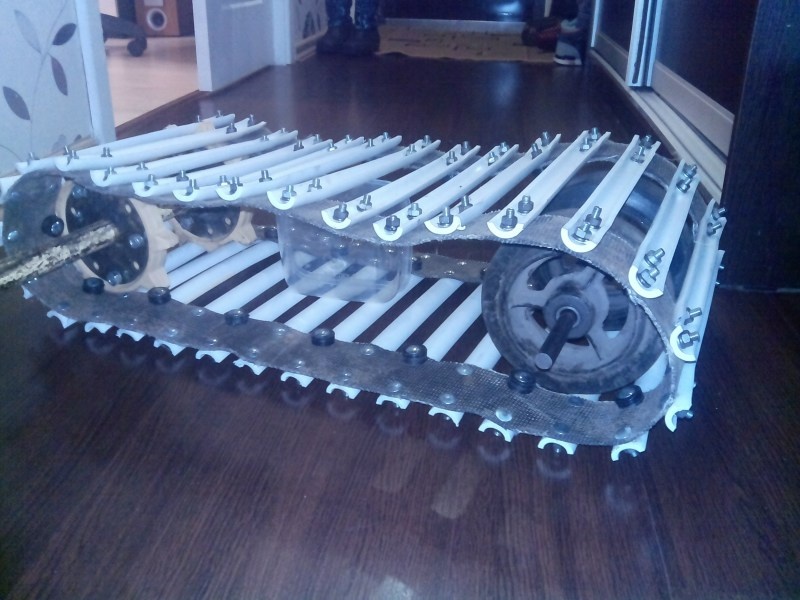

Гусеница из транспортерной ленты и труб ПВХ

Как сделать гусеницу своими руками, более подробно написано в отдельной статье. Возможно, вас заинтересуют другие самодельные приспособления к мотоблоку.

Лыжи

Лыжи – это самая простая деталь, которую можно с легкостью изготовить. Опять же для изготовления необходим чертеж, на котором указаны все параметры. Ниже представлен чертеж, по которому можно изготовить лыжи для снегохода.

Лыжа

Если вы решили сделать снегоход на основе мотоблока, то надеемся, что вся выше предоставленная информация окажется полезной.

Устройство самодельного мотоблочного снегохода

Это востребованное изобретение, которое можно сделать самостоятельно при наличии качественных деталей. Мотоблок берется частично (отдельные детали) или используется полностью. Если вы решили использовать его не в полной комплектации, на него необходимо приварить несущую раму с задней осью, рулевой вилкой и колесами. Наиболее трудным этапом при этом становится преобразование рабочего вала мотоблока в приводную шестерню.

Наиболее практичным и универсальным решением при изготовлении самохода будет использование деталей от мотоблока. Потребуется только изъять с готового мотоблока вилку рулевой и двигатель.

Мотор можно расположить в задней части конструкции.

Перед началом самостоятельного изготовления конструкции начертите чертеж, соберите весь необходимый материал, подготовьте инструмент, и можно приступать. Конструкция достаточно несложная и с ней справится любой человек, для этого не обязательны техническое образование и какие-то навыки.

Если вы не заканчивали инженерный факультет и вам сложно составить чертеж, воспользуйтесь нашим.

Чертеж простой рамы для самодельного снегохода

На чертеже рама, которая вам потребуется при изготовлении снегохода.

Мотоблок в самодельном гусеничном снегоходе – это основная деталь, за счет которой ваш транспорт будет передвигаться.

Если все сделать правильно согласно чертежу, у вас получится снегоход на основе гусянки.

Чертеж рамы cнегохода на гусеницах

Как сделать самодельные гусеницы?

Одним из самых распространенных материалов изготовления движителя в домашних условиях является автомобильная покрышка. Самодельная гусеница для снегохода из шины автомобиля имеет над другими вариантами одно важное преимущество – она изготовлена в виде замкнутого контура, что значительно снижает вероятность разрыва.

Борта от покрышки отделяются при помощи сапожного ножа, после чего остается гибкая беговая дорожка. На приводное полотно крепятся грунтозацепы – распиленные вдоль пластиковые трубы диаметром около 40 мм и толщиной около 5 мм. Обрезанные под ширину покрышки, полутрубы крепятся к полотну при помощи болтов (М6 и т.п.) с интервалом в 5-7 см.

Этим же способом изготавливаются и самодельные гусеницы из транспортерной ленты. Основным их достоинством является возможность выбора длины движителя. После обрезания под необходимую длину, особое внимание следует уделить сцепке. Концы ленты накладываются друг на друга на 3-5 см, и фиксируются по всей ширине теми же болтами, что и грунтозацепы.

Сделать самодельные гусеницы часто помогают и такие подручные материалы, как клиновые ремни. Скрепленные по ширине при помощи грунтозацепов, они составляют полноценное гусеничное полотно с уже имеющимися с внутренней стороны впадинами под шестерню.

Учтите, что чем шире гусеница, тем лучше проходимость снегохода, но хуже его управляемость. Заводские варианты имеют три образца ширины полотен в дюймах: 15 – стандартное; 20 – широкое; 24 – сверхширокое.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

• Из транспортной ленты толщиной 3 мм.
• Из автомобильной покрышки.
• Из клиновых ремней.
• Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3-5 см, соединение содержит 1-2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

• От края ленты 15-20 мм.
• Между болтами на траках 100-120 мм.
• Между болтами при кольцевании 25-30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5-10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450-500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5-7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Гусеничный снегоход из мотоблока своими руками

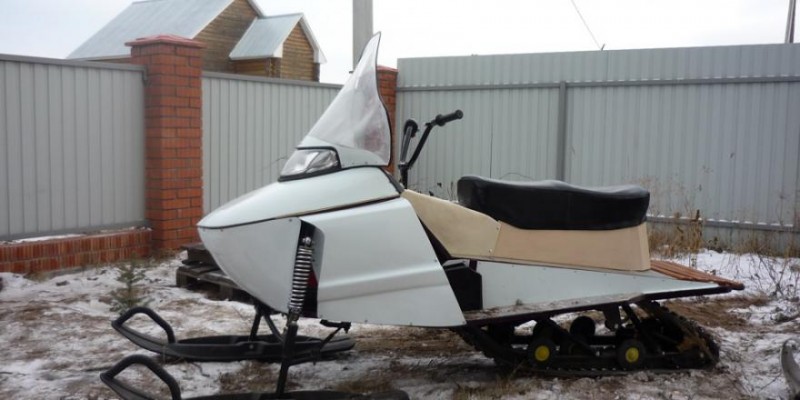

Для изготовления гусеничного снегохода из мотоблока своими руками используются простые материалы. Рама изготавливается из штампованных швеллеров и квадратных труб. Для изготовления валов использованы круглые водогазопроводные трубы. Двигатель использовал от мотоблока «Нева».

На вид снегоход вышел немного грубоватым. Но проведя зимние испытания, были выявлены хорошие ходовые качества: скорость, проходимость. Также он легок и компактен, а по расходу топлива довольно экономичен. Первоначальная конструкция предполагала ассиметричное расположение двигателя. Это давало ряд преимуществ: во время обслуживания — хороший доступ к двигателю; удобный запуск и переключение передач; перенаправление цепного привода напрямую к ведущему валу гусеницы.

Но во время испытаний, при передвижению по рыхлому снегу, когда совершался поворот, снегоход часто заваливался. Из-за этого обстоятельства было решено разместить двигатель по центру передней части снегохода. Конструкция была доработана, и в первую очередь передок рамы. Также был установлен промежуточный вал, который передавал вращательный момент от двигателя на гусеницу. Кроме этого была проведена модернизация, которая улучшила ходовые качества, комфортабельность и надежность снегохода.

Как сделать снегоход своими руками: подробная инструкция

Особенности самодельных снегоходов

Самоходы, сделанные своими руками, имеют ряд особенностей:

1. Езда на снегоходе может быть довольно опасной, и это необходимо принимать во внимание, поэтому, хотя большинство снегоходов не может развивать скорость более чем 15 км/ч., к сборке снегоката нужно относиться крайне внимательно и осторожно.
2. При езде на снегоходе пользователь не застрянет в сугробе, так как аппарат оснащен гусеничным мотоблоком.
3. Снегоход надежен и может легко преодолеть многие препятствия.
4. При изготовлении снегохода своими руками создатель сам тщательно подбирает детали, сам собирает их в единую систему, поэтому конструктор отвечает за качество своего аппарата.
5. Стоимость снегоходов достаточно велика, однако отдельные его элементы стоят немного; собирая снегоход самостоятельно, конструктор экономит и на рабочей силе, поэтому самодельный снегоход стоит в несколько раз дешевле, чем покупной.

Подготовка

Чтобы сделать снегоход, Вам понадобятся:

• труба с диаметром 40 мм. и толщиной стенки в 2 мм. – нужна для рамы и других каркасных элементов;
• транспортерная лента толщиной в 3 мм. (можно использовать клиновые ремни) – это основной элемент гусеничного механизма, из них делают грунтозацепы диаметром 40 мм. с толщиной стенки в 5 мм.;
• двигатель, бак для топлива и карбюратор от мотоцикла (для мотоснегохода);
• звезды и цепь от мотоциклов и снегоходов;
• любой ведущий вал, подходящий по размерам;
• лыжи от другого снегохода;
• руль с ручкой газа и тросом (от мотоцикла);
• платформа – необязательный элемент, потому что можно закрепить все детали непосредственно на раме (большинство людей пропускают эту часть, потому что она сопряжена с некоторыми сложностями, а отдача от нее небольшая); на платформу можно прикрепить несколько сидений;
• сиденье;
• кузов;
• мелкие элементы (гайки, болты, шарниры и др.).

Материалы и изготовление

При изготовлении снегохода на гусеницах своими руками можно придерживаться этого алгоритма:

1. Расчет рамы и ходовой части.
2. Выбор двигателя.
3. Начальная сварка рамы.
4. Рулевое управление.
5. Установка двигателя на временное крепление.
6. Проверка конструкции.
7. Если проверка успешна – капитальная сварка рамы и установка двигателя.
8. Приводная система.
9. Гусеницы.
10. Прикрепление деталей кузова.
11. Финальная проверка.

Начинать работу нужно с изготовления рамы, на которую будут крепиться остальные элементы. Рама не должна быть массивной, иначе аппарат получится тяжелым и утратит маневренность. Желательно, чтобы ее длина была ±2 м.

Затем на раму крепятся:

• ведущий вал и принимающая звезда;
• силовая установка с передающей звездой и бензобак;
• передняя и задняя колесные оси;
• передняя подвеска с рулем и лыжами;
• сиденье и кузов.

Затем изготавливаются гусеницы шириной 40-50 см. Их можно сделать из транспортерной ленты или клиновых ремней.

Информация о том, как сделать грунтозацепы из пластиковых труб, указана выше.

Заднюю колесную ось крепят при помощи подвижного направляющего элемента. Он позволяет фиксировать положение оси в определенном положении. Это делается для того чтобы пользователь мог регулировать натяжение гусениц.

Алгоритм выполнения деталей

Существует несколько проверенных способов изготовления гусеницы своими руками. Они зарекомендовали себя, как наиболее надежные.

Применение транспортной ленты

Считается одним из самых простых методов. Помимо транспортной ленты, потребуется втулковая роликовая цепь. Простота в этом случае заключается в том, что для изготовления не требуется большого количества вспомогательных материалов и инструментов. Для продления срока эксплуатации транспортной ленты в устройстве, надо обвести его по краям леской

При этом важно обеспечить шаг в 10 мм. Чтобы соединить ленты необходимо в этом случае кольцо, надо прошить его по торцам либо использовать шарниры

Особое внимание уделяют толщине транспортной ленты. От этого непосредственно зависит уровень нагрузки на агрегат

Оптимальным будет подбор ленты толщиной 7 мм как минимум. Помимо прочего, придется позаботиться и о дополнительном колесе с каждой из сторон

Можно снять его со старого автомобиля, но при этом важно, чтобы диаметр его совпадал с аналогичным параметром у колеса на мотоблоке

Использование автопокрышки

Для мотоблока нередко берут гусеницы из автопокрышек. Народные умельцы утверждают, что конструкция имеет высокую надежность, когда в неё включён указанный элемент. Чтобы полученный мотоблок был практичным, обязательно надо позаботиться о качестве автомобильных покрышек. Они должны иметь правильный рисунок протектора. В этом отношении предпочтительнее покрышки от крупногабаритных автомобилей и тракторов. Рисунок протектора имеет ключевое значение, так как выполняет роль грунтозацепа.

Процесс изготовления можно условно разделить на несколько этапов. Вот они:

1. После обнаружения подходящих покрышек вырезают из них дорожку для гусениц. Это трудоемкая работа, которая потребует много времени.
2. Используют для вырезания хорошо заточенный нож. Лучше взять тот, который используют сапожники. Время от времени его надо смачивать в мыльном растворе. Так резина будет лучше поддаваться резке.
3. Срезают с покрышек обе боковины. Чтобы упростить процесс, можно использовать для этого электролобзик с мелкими зубцами. Убирают лишние фрагменты внутри покрышки, если есть необходимость. Если дорожка получилась слишком твердое внутри, данную манипуляцию можно повторить.

Благодаря этому удается улучшить показатели надежности гусениц, что особенно важно в условиях больших нагрузок. И всё же такие гусеницы получаются довольно ограниченной длины

Она соответствует аналогичному параметру у автомобильной покрышки.

Из цепей и ремней

Вездеходы на гусеницах часто изготавливают с применением обычных ремней с клиновидным профилем. Соединяются они промеж собой посредством грунтозацепов. Ремни прикрепляют винтами или заклепками.

Дополнительным способом является использование одинаковых по размеру цепей. Этот материал часто обнаруживается в большом количестве в гараже у дачников. Процесс изготовления сводится к следующим моментам:

• Берут 2 одинаковые по размеру цепи. Последние звенья разрывают, после чего объединяют их в замкнутое кольцо. Пережимают звенья и заваривают их.
• Грунтозацепами соединяют цепи между собой и обеспечивают надежное крепление. Эти приспособления можно сделать из простых стальных пластин подходящей толщины. Их соединяют посредством болтов.

Если нет желания изготавливать гусеницы самостоятельно, можно взять такие изделия от старой техники. Например, хорошую эффективность демонстрирует мотоблок на гусеницах от Бурана. Есть смысл использовать именно старые детали, так как новые бурановские гусеницы стоят довольно дорого.

Снегоход сделанный из Урала

Сейчас вы узнаете, как сделать снегоход из Урала своими руками. Стоит отметить, что такое средство передвижения будет намного безопасней, чем предыдущий вариант. Это обуславливается тем, что 70% работы будет происходить с уже работающими деталями.

Процесс осуществления такой работы будет происходить в такой последовательности.

Снимите колёса с мотоцикла, и крепко зафиксируйте мотоцикл на раме, путём приваривания.

Далее нужно мотоцикл с рамой установить на уже заранее подготовленные гусеницы снегохода и прикрепить его на специально отведённые для этого штыри.

Весь оставшийся процесс работы будет направлен на проверку качества установки мотоцикла, а также плотной фиксации всех болтов.

Как отмечают многие «Кулибины нашего времени», такой снегоход будет крайне эффективен во время преодоления больших расстояний за городом в заснеженной местности. Удобное рулевое управление мотоцикла Урал, сделает процесс передвижения намного приятней.

Если вы планируете сделать из мотоблока полноценный снегоход, то мы настоятельно рекомендует посетить множество инженерных сайтов и чатов, где вам расскажут, как из мотоблока сделать снегоход своими руками, а также дадут множество действительно полезных советов.
