ar-net.ruНедоступное (неприступное) расстояние – это расстояние до объекта, находящегося в поле зрения наблюдателя, которое не может быть измерено непосредственно.
Метод определения недоступного расстояния используется в тех случаях, когда надо измерить наклонное расстояние, горизонтальное проложение и разность высот между начальной точкой и любыми другими точками без перемещения инструмента.
Последняя измеренная точка может быть задана, как начальная для последующих измерений.
Результат измерений может быть выведен как градиент (уклон в %) между двумя точками.
Измерение расстояний между точками
Расстояние между двумя и более точками можно определить наблюдением визирных целей или вычислением по введенным координатам. Комбинация данных способов также возможна (например, наблюдение одной цели и ввод координат второй цели).
Определение с помощью наблюдения

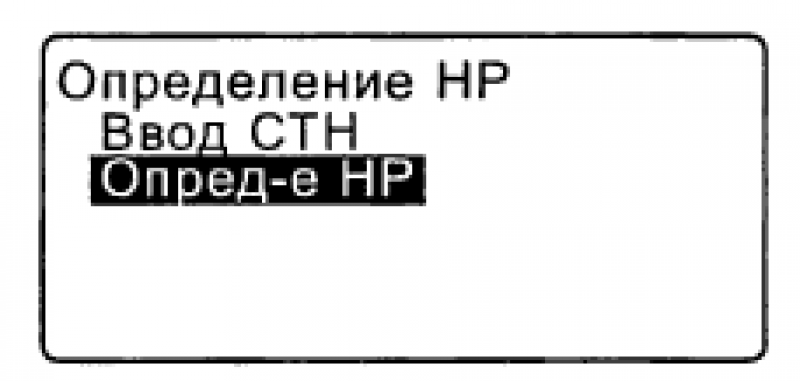

1. На 3-й странице режима измерений нажмите [ОНР] и выберите "Опред-е HP".

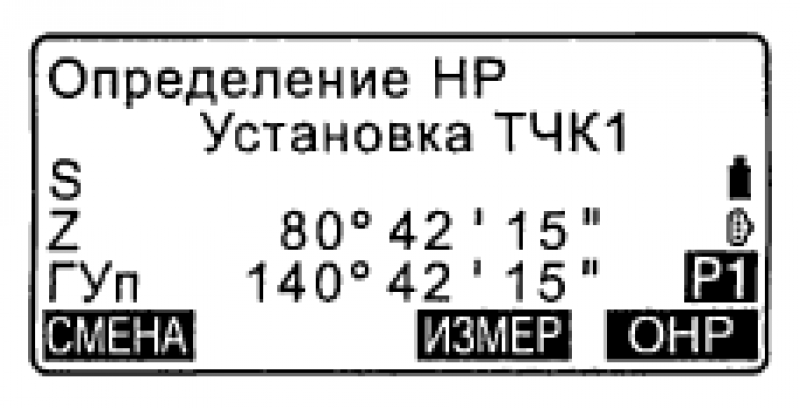

2. Наведитесь на отражатель, установленный на начальной точке (ТЧК1) и нажмите [ИЗМЕР].
Если уже имеются результаты измерения расстояния, последнее значение берется в качестве начальной точки, и выводится экран, показанный на шаге 3.
Если инструмент находится вне диапазона работы компенсатора, выводится соответствующий экран. Приведите инструмент к горизонту.

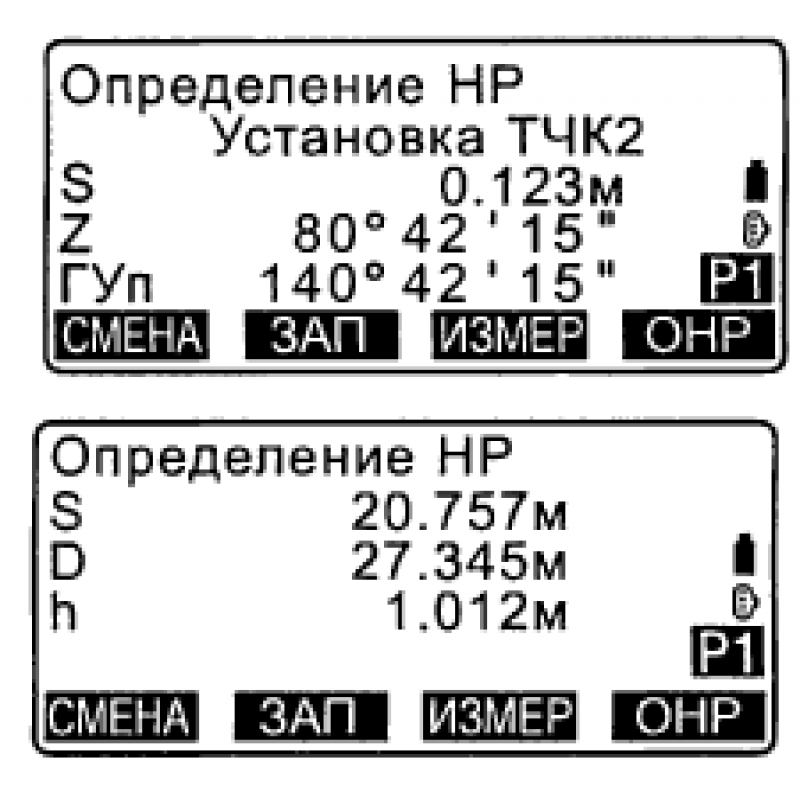

3. Наведитесь на 2-й отражатель и нажмите клавишу [ОНР], чтобы начать измерения.
[ЗАП]: запись результата измерения первой цели.

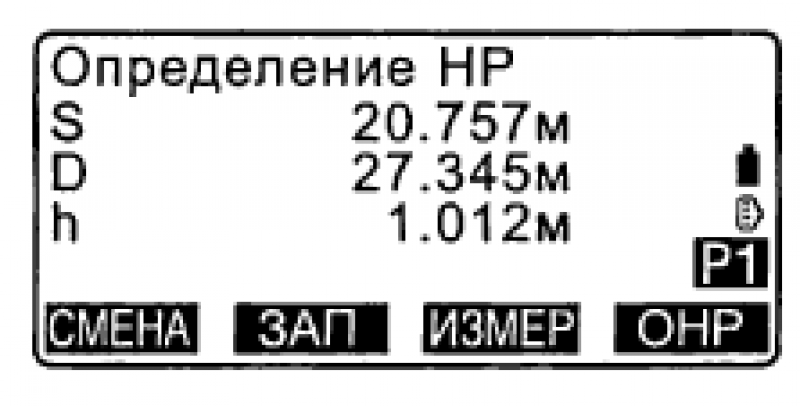

На экране отображаются:
S : Наклонное расстояние между начальной и 2-й точками.
D : Горизонтальное проложение между начальной и 2-й точкой,
h : Превышение между начальной и второй точками.

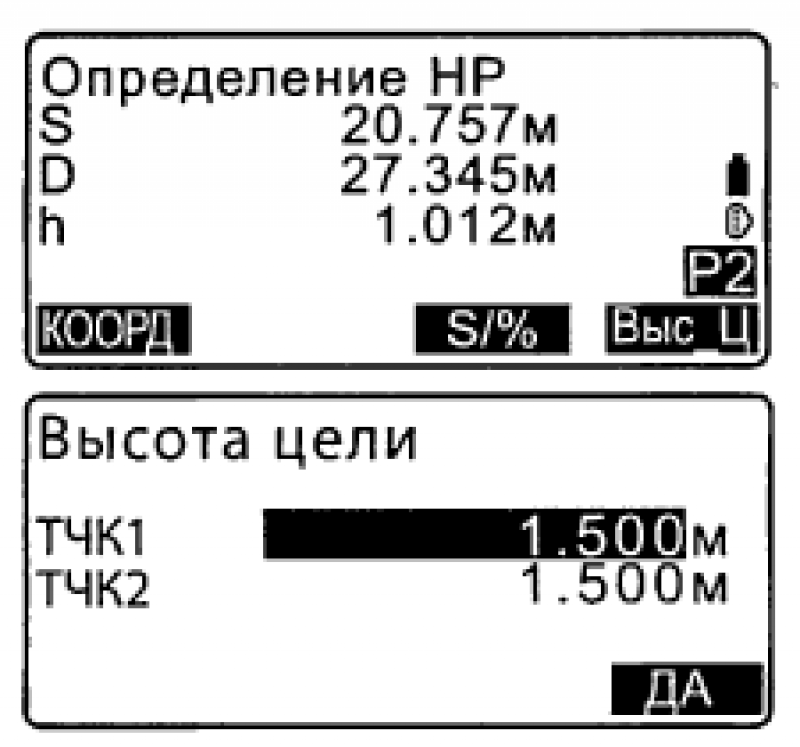

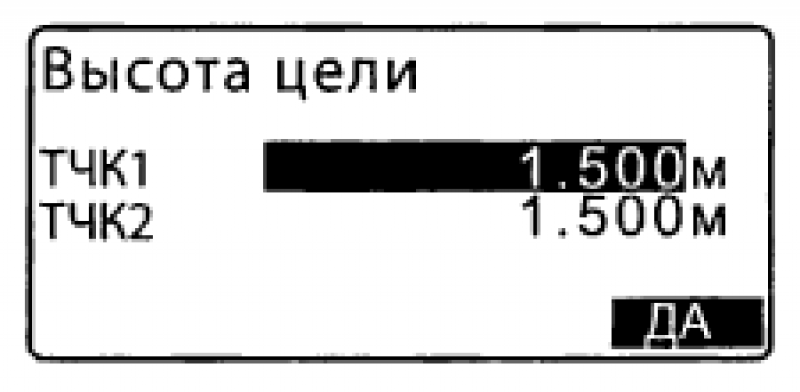

Можно ввести высоту отражателя на начальной и 2-й точках. Нажмите [Выс_Ц] на 2-й стр.
Введите высоты отражателей и нажмите клавишу [ДА].
Нажмите [КООРД], чтобы ввести координаты.

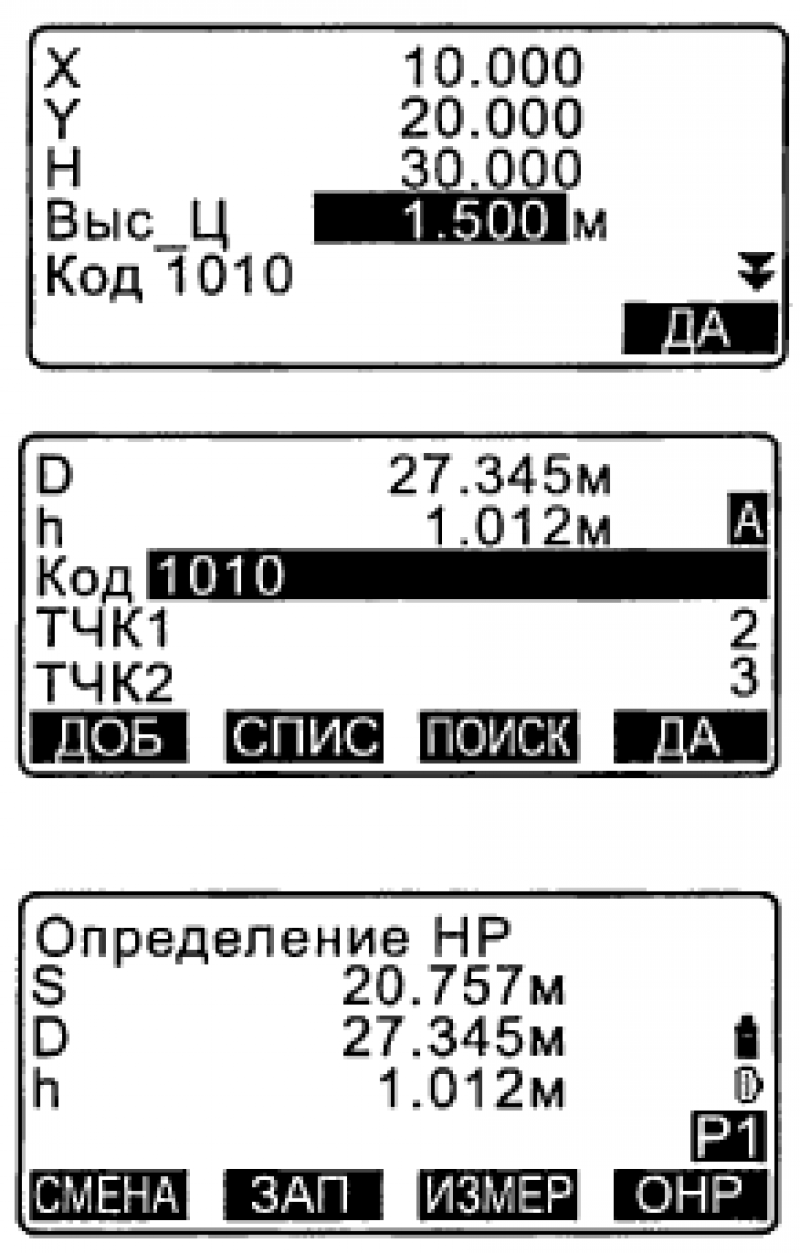

При нажатии [ЗАП] отображается экран, показанный снизу.
Для сохранения результатов измерения на 2-й отражатель нажмите клавишу {Д А}.
Нажмите [ДА] для сохранения результатов определения недоступного расстояния и возврата к экрану с результатами измерений.
Для продолжения измерения без сохранения результатов измерения на 2-й отражатель или результатов определения недоступного расстояния нажмите {ESC}.
Результаты измерения недоступного расстояния нельзя сохранить, если отсутствуют имена точек, на которых установлены 1-й и/или 2-й отражатели. Введите имена точек.

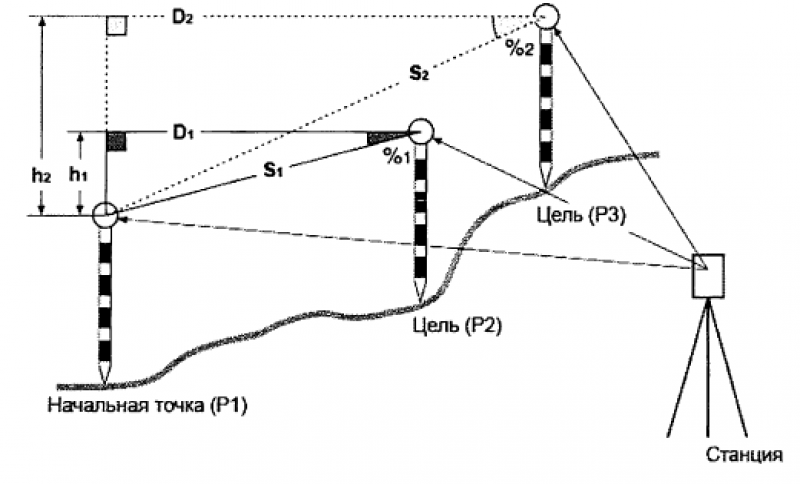

4. Наведитесь на следующий отражатель и нажмите [ОНР], чтобы начать измерения. Таким способом можно определить наклонное расстояние, горизонтальное проложение и превышение между начальной точкой и несколькими отражателями. При нажатии клавиши [S/%] расстояние (S) между двумя точками выводится как градиент.
Для выполнения повторного наблюдения на начальную точку нажмите [ИЗМЕР]. Наведитесь на начальную точку и нажмите [ИЗМЕР].
При нажатии клавиши [СМЕНА] последняя измеренная точка становится новой начальной точкой при определении недоступного расстояния до следующего отражателя. "Смена начальной точки"
5. Для выхода из режима определения недоступного расстояния нажмите клавишу {ESC}.
Вычисление по введенным координатам

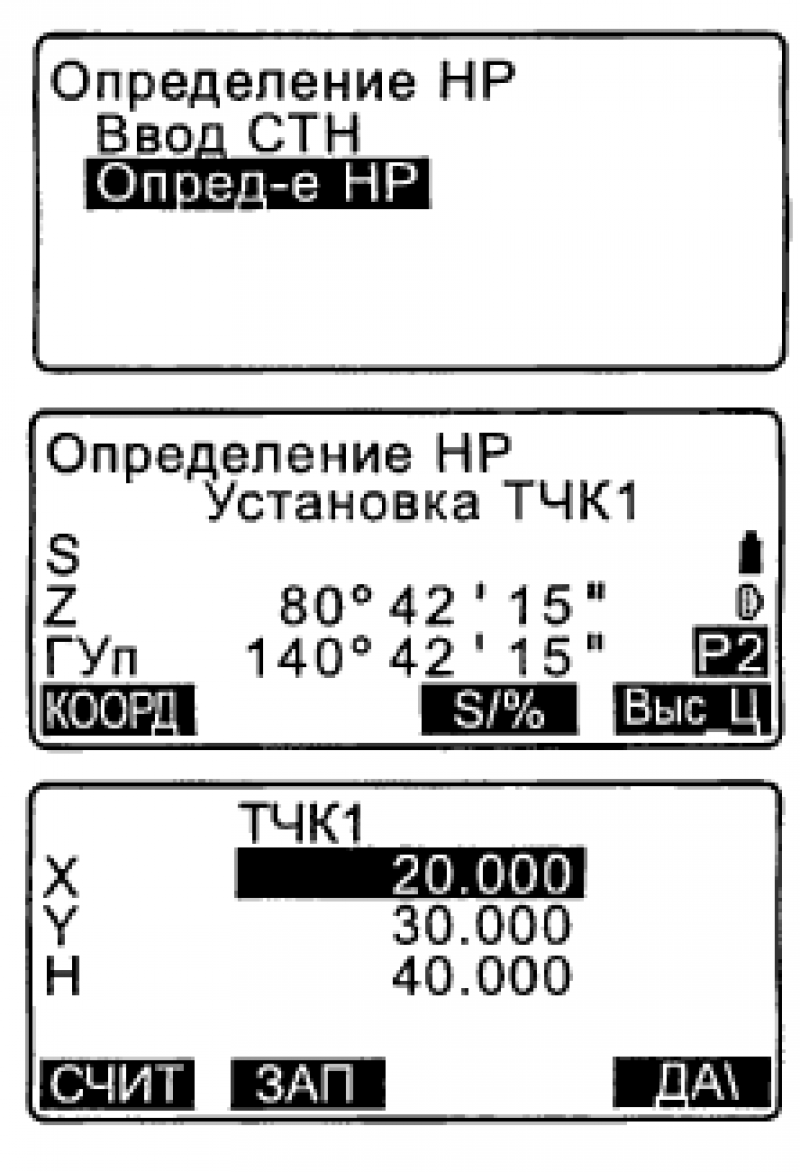

1. На 3-й странице режима измерений нажмите [ОНР] и выберите "Опред-е HP".
2. На 2-й странице нажмите клавишу [КООРД].
3. Введите координаты 1-го отражателя и нажмите [ДА].
Если нужно считать координаты из памяти, нажмите [СЧИТ].
Ввод данных о станции и дирекционного угла "Считывание координат из памяти"
4. Выберите "ТЧК2" и нажмите (ENT) для ввода координат 2-го отражателя.
5. Введите координаты 2-го отражателя и нажмите [ДА]. На экране отображаются значения:
S : Наклонное расстояние между начальной и 2-й точками.
D : Горизонтальное проложение между начальной и второй точками,
h : Превышение между начальной и второй точками.
Можно ввести высоту отражателя на начальной и 2-й точках. На 2-й странице нажмите клавишу [Выс_Ц]. Введите высоты отражателей и нажмите клавишу [ДА].
Нажмите клавишу [КООРД] для повторного ввода координат 1 -го и 2-го отражателей.
При нажатии клавиши [ЗАП] на экране отображаются результаты определения недоступного расстояния. Нажмите [ДА], чтобы сохранить результаты измерений.
При нажатии клавиши [S/%] расстояние (S) между двумя точками выводится как градиент.
Нажмите клавишу [ИЗМЕР], чтобы выполнить наблюдение на начальную точку. "Определение с помощью наблюдения"
При нажатии клавиши [СМЕНА] последняя измеренная точка становится новой начальной точкой при определении недоступного расстояния до следующего отражателя. "Смена начальной точки"
6. Для выхода из режима определения недоступного расстояния нажмите клавишу {ESC}.
Результаты измерения недоступного расстояния нельзя сохранить, если отсутствуют имена точек, на которых установлены 1-й и/или 2-й отражатели. Всегда вводите имена точек, на которых установлены отражатели.

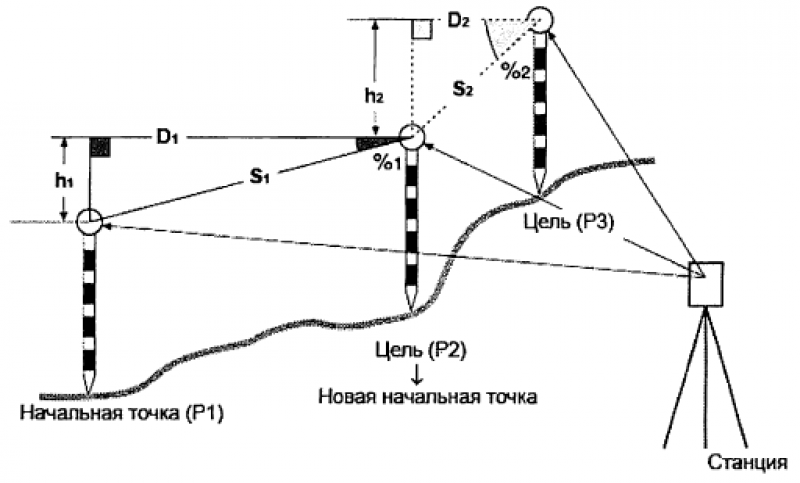

Смена начальной точки
Последняя измеренная точка может быть задана, как начальная для последующих измерений.
1. Наблюдайте начальную точку и отражатель в соответствии с действиями, описанными в предыдущем разделе. "Измерение расстояний между точками"

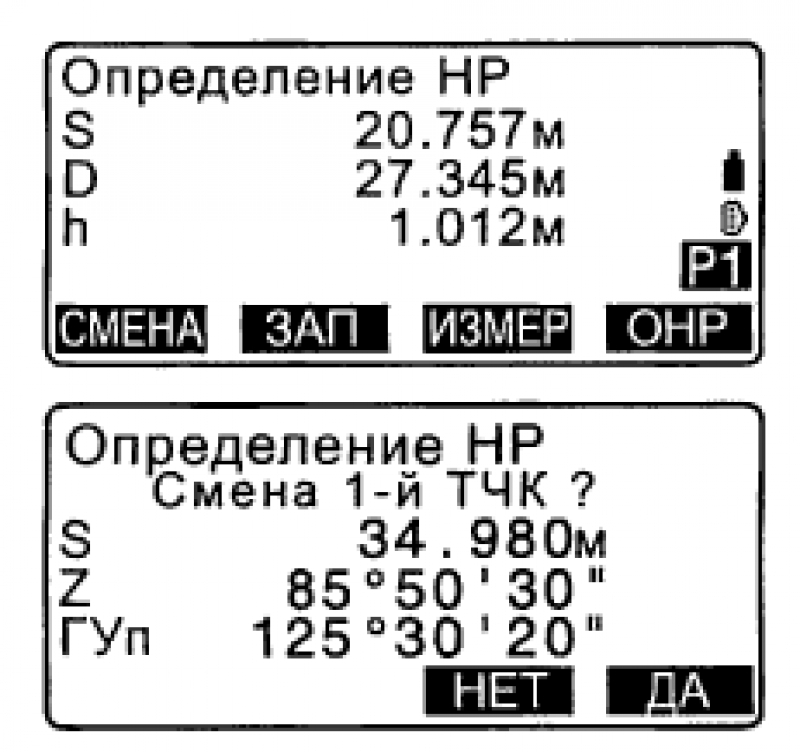

2. После измерения визирных целей нажмите клавишу [СМЕНА], затем клавишу [ДА].
Для отмены измерения нажмите клавишу [НЕТ].
Последняя измеренная точка становится новой начальной точкой.
Выполните процедуру определения недоступного расстояния.
