Безопасность, проводка, освещение и выбор светильников при использовании электричества в бане

Рубрика: Баня

Одним из ключевых аспектов, которым следует уделить внимание при обустройстве бани, является электричество. Известно, что баня является достаточно сложным сооружением, и неправильная установка электропроводки может привести к серьезным проблемам и значительным потерям. Учитывая высокую влажность и температуру в бане, необходимо выбирать специальные осветительные приборы, проводку и другие компоненты. В данной статье мы рассмотрим, как осуществить электрическое освещение в бане, какие светильники стоит выбрать и какие факторы следует учесть при их монтаже.

освещение для бани

Освещение в бане: выбор и виды светильников

Светильники и лампочки, предназначенные для использования в банном помещении, должны соответствовать определенным стандартам и критериям.

  • выдерживать высокую температуру
  • выдерживать высокую влажность
  • не трескаться при резких скачках температуры.

Давайте рассмотрим, какие источники света будут оптимальны для освещения в помещении бани.

Классическое — лампы накаливания

Пусть лампы накаливания выходят из моды и редко используются, но есть еще любители этого приятного для глаз света. Классическое используется чаще всего — именно по причине благоприятного влияния.

Есть два правила использования ламп накаливания в банных условиях:

  • мощность не более 60 Вт.
  • плафон или светильник из прочного стекла, который выдерживает высокие температуры.

Если света не хватает, то добавьте ламп, но не мощность отдельной лампочки. Или выберите другой оптимальный вариант.

Светодиодное освещение

Многие сомневаются, что светодиоды выдерживают высокие температуры, но есть различные варианты светодиодных ламп, которые предназначены для определенных условий.

Светодиодные споты или панели бывают с высокой степенью защиты с маркировкой IP от 45 до 65, они отличаются:

  • высокой влагостойкостью, т.к. полностью разделены от помещения экраном с силиконовой прокладкой.
  • пожаробезопасные, т.к. выполнены из негорючих материалов. Некоторые элементы при повышении температуры сверх нормы могут подтаять, но не более.
  • с регулировкой, когда световой поток можно сделать ярче или тусклее.
  • выгодны по цене.

Светодиоды мало расходуют электроэнергию, что приводит к существенной экономии при высокой интенсивности использования.

Если точечные светильники и панели для более точечного и широкого освещения, то светодиодными лентами можно выделить зоны мойки, создать приятную воздушную подсветку.

электроосвещение для бани

Но для парной такие светильники не подходят, потому что они выдерживают температуру лишь до 60 градусов. Сюда выбирайте следующий вариант, о котором мы расскажем.

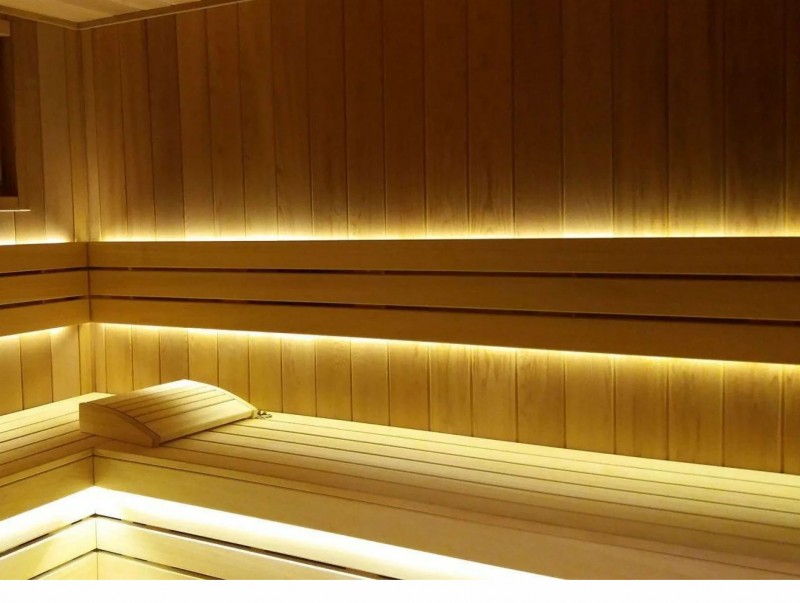

Термостойкая светодиодная лента

LED-лента с термостойкими функциями предназначена для условий, когда влажность и температура слишком высокие или низкие — бани, бассейны, улица.

Выглядит она как обычная светодиодная лента, но полностью облаченная в силиконовый чехол. Она не горит, не плавится, не замыкает. Она выдерживает температуру до +110 градусов!

Силиконовая оболочка помогает равномерно распределить свет, что дает спокойное, мягкое свечение. Яркость из-за этого ниже, чем у обычных диодных лент, зато класс защиты высокий.

Лента очень гибкая и помогает создать необыкновенные изгибы и узоры при желании.

При монтаже важно помнить, что только силиконовый чехол является защитным элементом. При этом концы, где проводка соединяется с сетью, должны быть в надежно изолированы, и, желательно, в другом помещении.

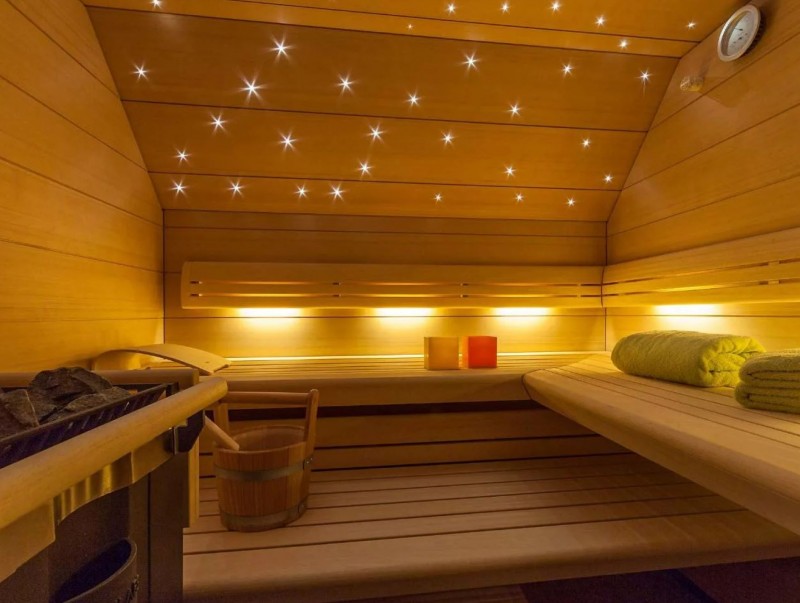

Оптоволоконное освещение

Еще один замечательный осветительный вариант для бани и парной — оптоволоконная сеть. Она работает не за счет электричества, а за счет световой волны, поэтому совсем не боится влаги и температур.

Их можно устанавливать во всех помещениях, потому что температурный диапазон равен 180-200 градусов.

Выглядит это освещение умиротворенно, что расслабляет организм и помогает получить максимум удовольствия от принятия процедур.

оптоволоконное освещение в бане

Допустимое напряжение для освещения в бане

Мощность электропроводки в бане зависит от того, что вы будете использовать в ней: будут ли розетки, сколько осветительных приборов, подключите ли какую-либо технику.

Различают три варианта допустимого напряжения в банном помещении:

  1. Однофазное сетевое — нагрузка от 1 до 14 кВт, что считается средним уровнем и подходит для полного освещения небольшой банной и пары розеток.
  2. Однофазное пониженное — 12-36 В, применяется для маленьких бань с единственным освещением.
  3. Трехфазное сетевое — нагрузка от 20 до 40 кВт. Подходит, когда есть теплые полы, электрическая печь, котлы и насосы.

Как только выбрана мощность, которая будет питать баню, составляется схема проведения проводки и расположения всего, что будет подключено.

Особенности электропроводки в бане: выбор марки кабельной продукции

Подбор кабель-провода занятие тоже весьма серьезное. Он должен быть термостойким, выдерживающий не только мощность приборов, но и условия внутри помещения.

Для парилки подойдет многожильный медный провод следующих видов: ПРКА; ПРКС; РКГМ; ПВКВ. Они выдерживают нагрев до 180 градусов.

Также для сауны можно найти более устойчивые варианты — одно и многожильный ПМТК, который может нагреваться до 200 градусов, и немецкий OLFLEX HEAT 205. Это термостойкие кабели, устойчивые к температурным переменам, влажности и химическим препаратам.

Для моечной и комнаты отдыха подойдут более простые модели наподобие ВВГнг-LS 3х2,5 кв. мм или NYM 3х2,5 кв. мм

Как правильно выбрать и спрятать провода

Чаще всего баню строят из дерева, т.е. легковоспламеняющегося материала. По правилам ПУЭ, проводка в бане должна быть на виду. Если вы хотите ее скрыть под чистовой отделкой, то:

  • сама баня должна быть кирпичной или бетонной
  • между стеной и чистовой отделкой должен быть вентиляционный зазор.
  • провод должен быть изолирован в гофру - металлорукав или кабель-канал.

Нельзя проводить электрификацию через пластиковую гофру.

В моечной и парилке рекомендуется использовать проводку марок РКГМ, ПРКА, ПРКС, ПВКВ, ПМТК - они не требуют дополнительной изоляции.

Этапы проводки бани: соблюдение пуэ, гостов и технических регламентов

Электрификация банного помещения должна идти строго по стандартам ПУЭ (правила устройства электроустановок), потому что неправильный монтаж приводит к возгораниям, замыканиям, выхода из строя приборов.

Основные требования при монтаже:

  • использовать трехжильные провода с фазой, нулем рабочим и нулем защитным.
  • использовать только медные провода.
  • проводить через негорючие гофры и шланги.
  • прокладывать по негорючей подкладке для того, чтобы отсечь проводку от стены.
  • Щиток должен быть с УЗО и током срабатывания не более 30 мА.
  • Нельзя устанавливать розетки и выключатели в моечной и парной.
  • Класс защиты ламп IP-54
  • Для парилки выберите кабель термостойкий с двойной изоляцией и тремя жилами.
  • Нельзя прокладывать проводку над печью и отопительными приборами.
  • Обязательно заземление и молниеотвод.

Это основные требования, которые подойдут для бани средних размеров. Перед тем, как составить план-схему электрификации, нужно уточнить, какие требования есть именно в вашем случае.

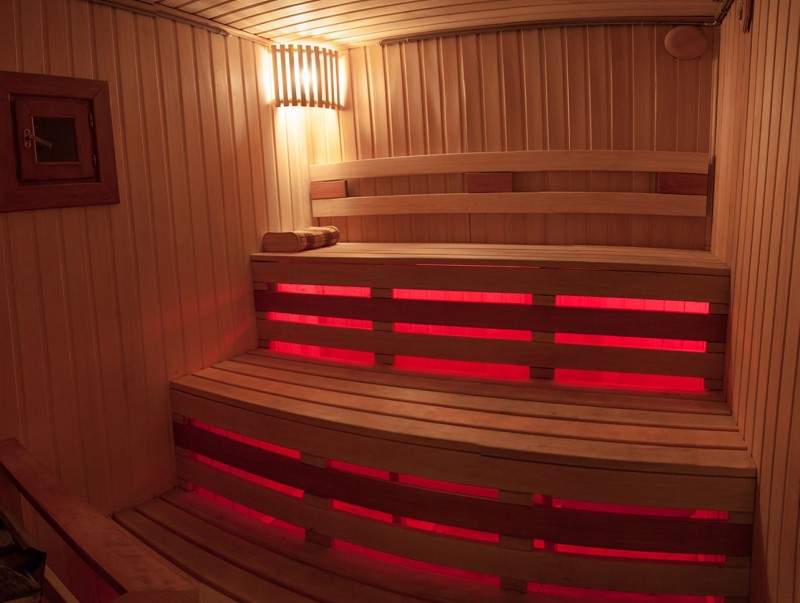

Варианты размещения светильников в разных зонах бани

Расположение ламп в банной должно быть таким, чтобы создать безопасную обстановку и комфорт одновременно.

В моечной зоне светильники располагают:

  • на потолке.
  • на стене выше 1 метра от поверхностей (полок).
  • на полутора метрах от пола (где нет полок).
  • с направлением в сторону стен и углов - это создает атмосферу комфорта, не слепит и не мешает банным процедурам.
  • если ламп более 3 штук, то между ними должно быть не менее 1 метра, чтобы свет падал равномерно.
  • при монтаже ставьте диммеры, чтобы управлять яркостью - это поможет создавать определенную атмосферу.

В парной тоже свои правила - светильники должны быть на противоположной стене от печи или на прилегающей, но не менее 1,5 метров от нагревательного прибора. Это поможет избежать перегрева, плавления, возгорания.

Правила безопасности при проведении электричества

Даже, если у вас огромный опыт в электрике, помните, баня — это «мокрое» помещение. И условия работы тут более сложные. Запомните правила безопасности при работе с электропроводкой:

  1. Перед началом работ отключить электричество, идущее от основной линии.
  2. Правильно подбирайте кабели по мощности и сечению.
  3. Используйте инструменты для электрики — индикаторную отвертку и диэлектрические перчатки.
  4. Соблюдайте ПУЭ
  5. Не монтируйте розетки там, где паритесь
  6. Используйте провода, розетки и выключатели с влагозащитными функциями
  7. Используйте чехол для проводов из негорючих материалов.


Материалы и инструменты для электропроводки

Перед началом работ подготовьте инструменты и расходники. Понадобятся:

  • силовой кабель, который совпадает с мощностью автомата. Например, для кабеля сечением 1,5 кв.мм — автомат 16 А.
  • кабель-канал или металлорукав
  • клеммы для проводов
  • распределительный щиток
  • вводной автомат и пару дифференцированных
  • шины для соединения автоматов
  • УЗО — устройство защитного отключения. Он защищает от удара током.
  • стальная полоса 4*40 мм: 3 штуки по 1,5 метров для заземления
  • заземляющая шина
  • стальные уголки 50*50
  • выключатели с влагозащитой (маркировка от IP44)
  • розетки с влагозащитой
  • светильники: для парилки с влагозащитой маркировки от IP56, в предбанник проще.
  • индикаторная отвертка
  • шуруповерт
  • саморезы.

Размещение розеток и выключателей в бане: учет высокой температуры и защита пола

Сколько розеток и выключателей вы поставите — ваше право. Если баня для вас просто место, где можно помыться, попариться, расслабиться, то хватит 1 розетки и пары выключателей. Если баня для вас — место отдыха, где вы много времени проводите в кругу компании, то стоит задуматься о большем количестве розеток, чтобы было место для подключения различных приборов — чайника, телевизора, холодильника. Не тянуть же лишние удлинители.

Стандарты ПУЭ запрещают ставить розетки и выключатели в бане в парной и моечной, это можно делать только в комнате отдыха, где температура не превышает 30 градусов.

Розетки можно устанавливать на любой из стен комнаты отдыха на высоте 0,7-1 метр. Оптимальная высота — 0,9 метров, чтобы стол, который вы вероятно установите в помещении, не перекрывал доступ к нему.

Выключатели монтируют на высоте 0,8 метров с левой стороны перед входом в моечную.

Электрооборудование должно быть закрытого типа, с влагозащитой. Рекомендуются накладные варианты, которые не врезаются в поверхность, а крепятся непосредственно на саморезы.

Установка щитка в бане и забота о печи для долговечности

Распределительный щиток нужно располагать там, где сухо, куда не попадает влага, пар и жар. Обычно это место рядом со входом в баню или комнату отдыха на высоте 2 метра.

Щиток подключается к общей сети через СИП-кабель. Его можно протянуть по улице по воздуху или под землей.

По воздуху кабель проходит от столба до бани, не заводя провод внутрь. На стену постройки провод крепят на кронштейн и соединяют с кабелем NYM. В помещение заводят через переходную гильзу, под которую прокладывают негорючую подложку (минеральная вата, например).

Наземный вариант более сложен. Готовят канаву глубиной 60 см, где прокладывают качественный бронированный кабель АВБбШв 3 х 6 кв. мм или медный ВВГ в металлорукаве. Одним концом его подключают к столбу, другим — к бане. Такой выглядит более эстетично, не портит внешний вид участка провисшими проводами.

Этапы проведения электрических работ

Как только щиток заведен, можно приступать к работам по подключению.

  1. Сразу после автомата устанавливается УЗО — это защита от утечки тока. Также ставим дифференцированные автоматы для розеток и выключателей- подключайте их отдельно.
  2. Автоматы между собой соедините шиной 1П при напряжении 220 В.

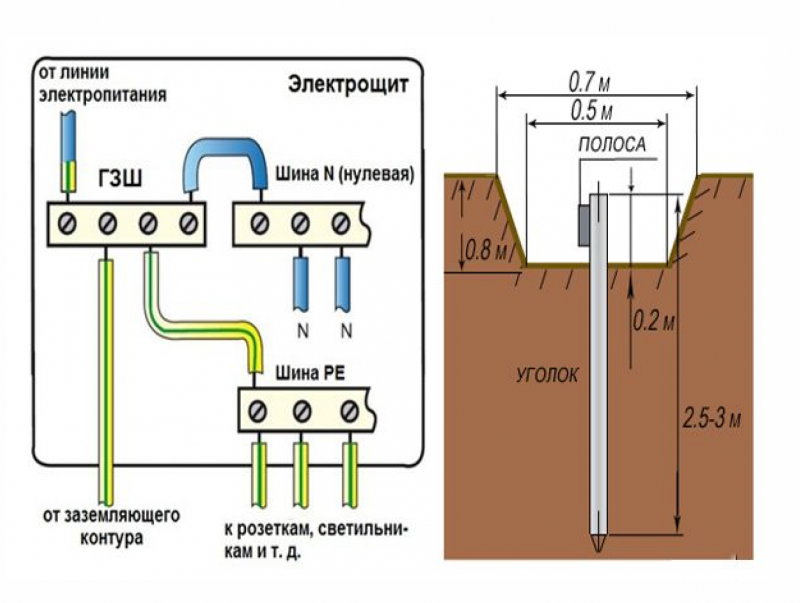

  3. Сделайте заземление: прикопайте 2 прута около стены на глубину до полуметра, между собой соедините стальной полосой. Соедините к полосе проводник, который уходит к ГЗШ (главной заземляющей шине). Она отходит от щитка (снизу щитка), прикрепите болтом. Заземляющие кабели соединяются с ГЗШ, а после разводятся по электроприборам.
  4. Провести работы по освещению и монтажу электрооборудования внутри бани.

схема проведения электроработ в бане

Монтаж электрического освещения в бане: этапы и рекомендации

Электромонтажные работы внутри бани:

  1. Наметьте места крепления для розеток и выключателей. Под них проложите негорючую прокладку.
  2. Наметьте места распределительных коробок и смонтируйте их на место. Все соединения должны быть строго внутри них.
  3. Установите светильники на места. Под основанием также должна быть прокладка.
  4. Протяните провода.
  5. Подключите выключатели: кабель опустите внутрь, одна жила соединяется к верхней клемме, вторая — к нижней. Стандартно свет включается при верхнем положении клавиши, поэтому не перепутайте замыкание-размыкание. И помните, к выключателю соединяется фаза, а не ноль.
  6. Проведите кабель-каналы к лампочкам, проложите провода.
  7. Соедините провода внутри светильника согласно цветовому распределению: фаза к фазе, ноль к нулю.
  8. В распределительной коробке соедините провода одного цвета с друг другом. Бывает, что производители не маркируют фазу и ноль по цветам. Помечайте их самостоятельно. Используйте клеммы и герметичные колпачки.
  9. В парилке лучше сделать низковольтную электрику, для этого на линии нужно добавить понижающий трансформатор.

Для повышения безопасности пространство между проводом и стенками кабель-канала можно заполнить несгораемым составом. Если вы не уверены, что подключили всё верно, вызовите электрика для проверки.

Самостоятельное освещение в бане: практические советы

Для того, чтобы самостоятельно провести освещение в баню, не нужно разрешение энергосетей при условии, что общая мощность участка не превышает 15 кВт.

Не экономьте на монтаже электропроводки и выбирайте качественные кабели. Стоимость всего лишь слегка выше, но проблем значительно меньше.

Не стоит устанавливать много автоматов —ставьте несколько при повышенных нагрузках (холодильник, нагревательные приборы) и один, если нет дополнительных нагрузок.

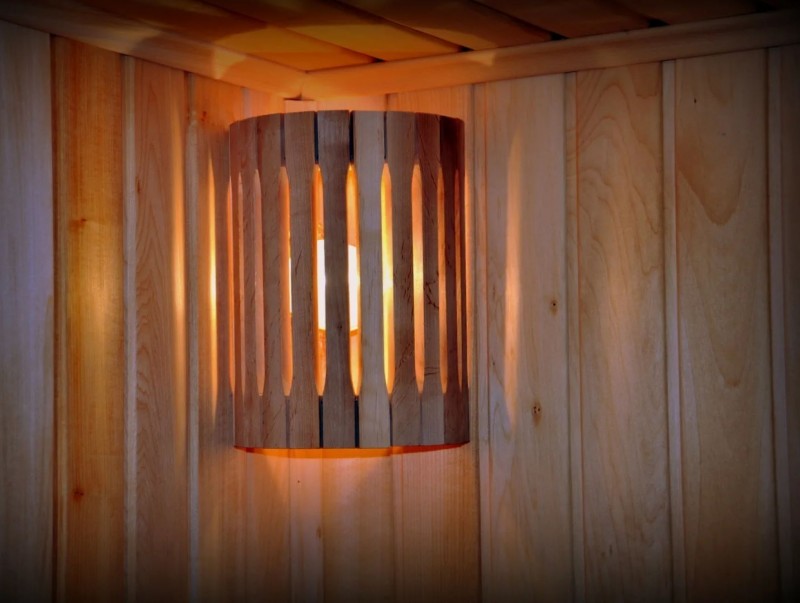

Лучшие советы по выбору светильников для бани

Оптимальный вариант ламп для бань — это светодиодные или оптоволоконные. Они мало тратят энергию, дают много света, регулируются по яркости.

Внешняя оболочка должна быть закрыта, чтобы защитить от повышенной влажности и температуры. Но можно продумать необычные варианты светильников, которые будут подходить именно для бани в качестве дизайна освещения— деревянную обрешетку, металлические и стеклянные плафоны.

выбор светильников для бани

Заключение


Монтаж электрооборудования и освещения в бане отличается от тех же работ дома из-за условий повышенной влажности и температуры. Поэтому важно серьезнее отнестись к выбору электрооборудования с маркировкой влагозащиты и проводить работы строго по продуманной схеме.
