Какой уклон кровли из мягкой черепицы является минимальным: определение наиболее подходящего угла для гибкой и битумной черепицы

Достоинства и недостатки

Мягкая черепица, как современный и практичный материал, обладает множеством достоинств:

• Возможность обустройства кровель сложных форм, это достигается за счет хорошей эластичности материала.
• Устойчивость к температурным воздействиям, битумное покрытие мягкой черепицы расширяется от тепла в меньшей степени, чем металл.
• Легкость материала, упрощающая его транспортировку и монтаж (другие тех. характеристики тут).
• Влагостойкость. Мягкая черепица хорошо защищает кровельный пирог от проникновения жидкости, что делает установку отдельной гидроизоляции обязательной только в самых уязвимых участках.
• Хорошая звукоизоляция – мягкая черепица не «гремит» во время дождя и при ветре.
• Разнообразие оттенков и узоров.

Есть у мягкой черепицы и ряд недостатков, усложняющих ее монтаж и эксплуатацию:

• Материал укладывается только на подготовленное основание (из фанеры или ОСБ), в отличие от металлочерепицы, которую можно монтировать непосредственно на обрешетку.
• Мягкую кровлю нельзя устанавливать при угле ската меньше 12 градусов.
• Цена материала относительно высока.

Определение угла наклонов скатов

Выбор оптимального угла уклона позволяет сэкономить на несущих конструкциях и обеспечить защиту от влаги и снега. При этом учитывают среднегодовой уровень осадков и скорость ветра, характерные для климатической зоны.

• Для северных районов со снежными зимами угол наклона скатов должен составлять 50-700. На таких крышах не задерживаются снежные массы, их не обязательно регулярно очищать.
• В зонах с сильными ветрами кровли изготавливают с небольшим уклоном от 9 до 20°. Это обеспечивает небольшую парусность и позволяет снизить толщину стропильных ног.
• Для домов южных районов с низким уровнем осадков устанавливают плоские и односкатные крыши с углом уклона 5-100.
• В районах средней полосы делают кровли от 20 до 45°.

От выбранного угла уклона также зависит конструкция стропильной системы и тип кровельных материалов.



Выбор типа кровли и покрытия зависит от архитектурного решения, климатической зоны, цены и других условий. У нас можно заказать гибкую плитку RUFLEX для кровель любой формы. Ознакомиться с характеристиками материала можно в разделе “Продукция”.

Параметры мягкой черепицы

Под мягкой кровлей подразумевается штучный материал, который активно применяется для перекрытия крыш в коммерческих и жилых постройках. Отдельные элементы, которые называются гонтами, монтируются на сплошную обрешетку с небольшим нахлестом, формируя единый гидробарьер. Настил такого покрытия выполняется очень быстро и просто. Обратите внимание, что минимальный уклон для мягкой черепицы должен составлять не менее 11º.

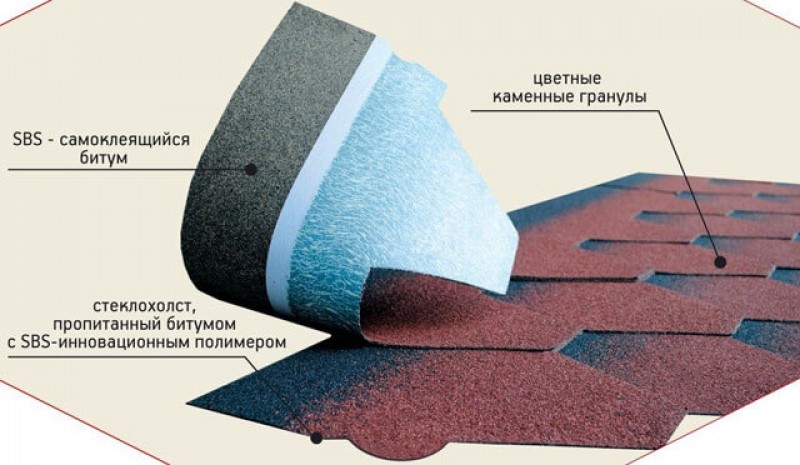

Элементы гибкой черепицы:

• Основание. В качестве основы применяется стеклоткань, которая характеризуется прочностью, надежностью, устойчивостью к перепадам температур.
• Вещество для пропитки. Обычно для этого используется модифицированный битум, обеспечивающий материалу гидроизоляционные свойства.
• Внешнее покрытие. Оно представляет собой прочный слой из минеральной или каменной крошки, либо базальтового гранулята, который позволяет защитить материал от УФ-излучения, придает ему однородный устойчивый цвет и характерную шероховатость покрытию.
• Внутренняя поверхность. Изнутри гибкую черепицу присыпают кремниевым песком, который предотвращает склеивание отдельных плиток при хранении и перевозке.

Стоит отметить, что рекомендуемый производителями угол наклона крыши для мягкой кровли оставляет от 11 до 45 градусов. К примеру, мягкая кровля Катепал укладывается на кровлю с уклоном от 15 градусов. Доступная в продаже гибкая черепица бывает классической и с самоклеящимся слоем. Последняя дополнительно оснащена слоем резинобитума, поверх которого нанесена защитная пленка.

Критерии выбора уклона

Люди, впервые столкнувшиеся со строительством крыши, часто считают, что выбрать угол наклона скатов можно, основываясь лишь на вкусовых, эстетических предпочтениях. На самом деле существуют четко сформулированные критерии, который помогают правильно выбрать минимальный уклон крыши для конкретного кровельного материала. При проектировании крыши обязательно учитывают следующие факторы:

1. Объем осадков в зимний период. На пологих скатах снежные массы, скапливающиеся на крыше во время снегопадов, не соскальзывают вниз, из-за чего нагрузка на каркас крыши значительно увеличивается. Чем большее количество осадков выпадает в регионе строительства, тем больше должен быть угол наклона скатов.
2. Ветровая нагрузка. Если регион строительства характеризуется сильными, порывистыми ветрами, то строить там кровлю с крутыми скатами нельзя, так как она может деформироваться из-за интенсивной ветровой нагрузки. Поэтому в такой местности крыше придают минимальный угол наклона.
3. Свойства материала. Каждый кровельный материал эффективен лишь в том диапазоне уклонов, рекомендованных производителем. Мягкая кровля может монтироваться на крыши, если угол наклона скатов превышает 11 градусов.



Нагрузка на крышу в зависимости от уклона ската

Важно! Правильно выбранный уклон скатов крыши из битумной черепица защищает от протечек, поломок и деформаций стропильного каркаса под воздействием интенсивных нагрузок, что благотворно сказывается на сроке службы кровельного материала.



Виды коньковой вентиляции

Необходимо отметить, что конструкция аэратора (а это и есть та самая деталь, которая устанавливается, как элемент подкровельной вентиляции), имеет несколько разных модификаций, которые друг от друга отличаются формой и размерами. Но чисто конструктивно они одинаковые. То есть это основа, которая внутри полая, и именно она соединяется полостью с зазором между скатами крыши. Вторая часть – крыша детали, которая и формирует конек. Между двумя частями располагаются зазоры, через которые теплый и влажный воздух покидает подкровельное пространство.

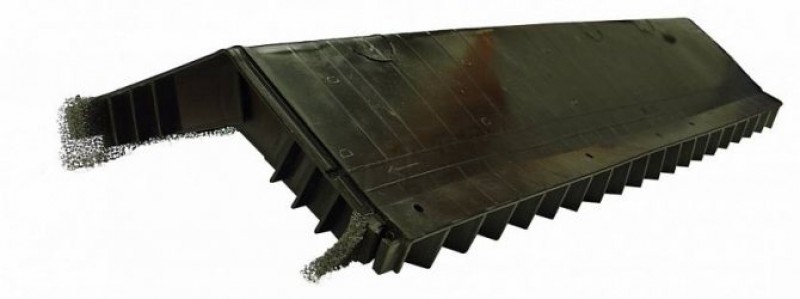

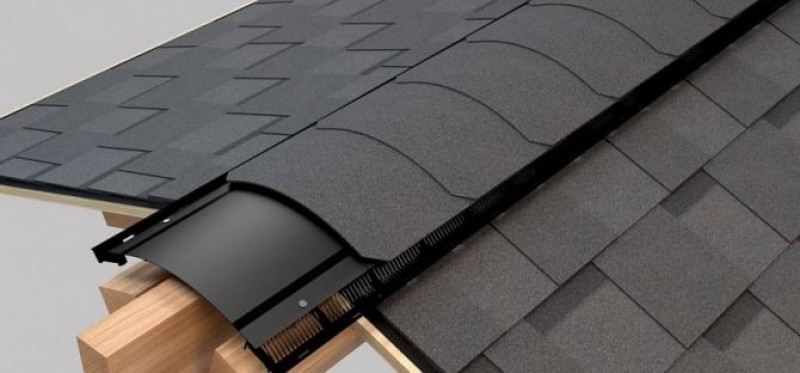

Аэратор конька для крыши из мягкой черепицы

Все коньковые аэраторы изготавливают сегодня из пластика, как самого дешевого, но надежного материала. Цвет в этом случае не играет никакой роли, потому что коньковый элемент сверху закрывают той же битумной черепицей, которой покрывают саму кровельную конструкцию. То есть все сливается в единый дизайн.

Производители предлагают современне коньковые аэраторы длиной от 0,6 до 1,5 м. Они легко устанавливаются, стыкуясь между собой. Обязательно под каждый элемент устанавливается сплошная обрешетка для более прочного и герметичного примыкания. Крепление проводят длинными саморезами или гвоздями. Главная задача производителя работ – состыковать соседние элементы как можно плотнее друг к другу. Но даже если остается между аэраторами небольшой зазор, он будет закрыт кровельным материалом. Поэтому герметичность кровли обеспечивается на все сто процентов.

Дополним, что зазоры в аэраторах закрыты сеткой или специальным фильтрующим материалом из полимера, который не дает проникнуть под кровлю ни пыли, ни насекомым.

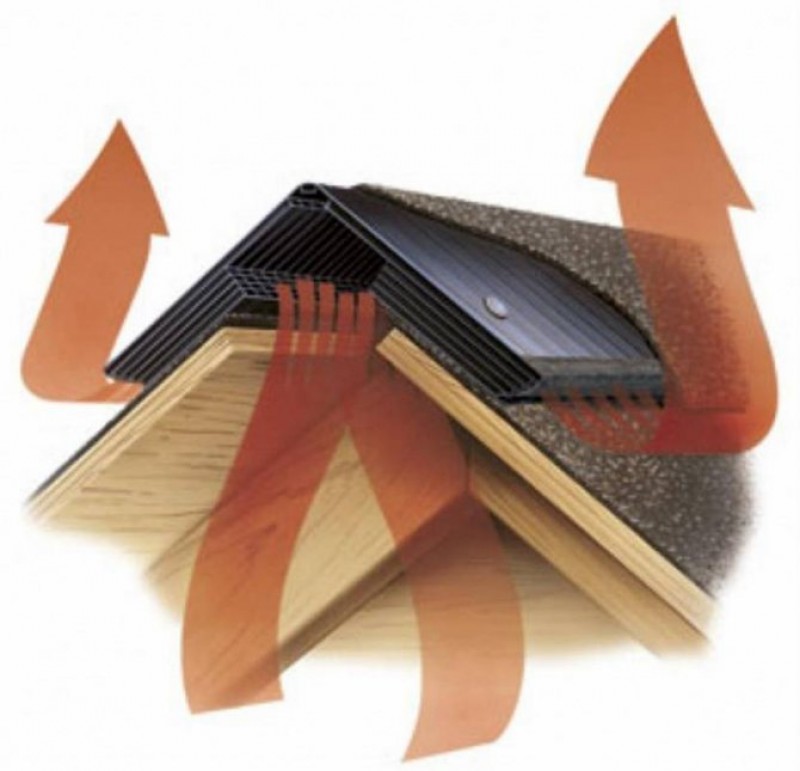

Как влажный воздух выходит из подкровельного пространства через пластиковый конек

Технология установки конька

В первую очередь формируют сам кровельный конек. Для этого между двумя скатами оставляется зазор в пределах 5 см. На каждый скат под пластиковое изделие набивается сплошная обрешетка, обычно это две доски шириной не меньше 100 мм.

Аэратор устанавливают точно посередине конькового зазора. В нем производителями уже предусмотрены монтажные отверстия. Через них проводят крепление оцинкованными саморезами, длина которых должна быть больше толщины обрешетки. Именно таким образом можно гарантировать прочное соединение. Начинать установку надо с любого края крыши, устанавливая конек заподлицо с фронтоном кровельной конструкции.

Крепление пластикового элемента происходит на обрешетку крыши саморезами

Если битумной черепицей покрывают сложные крыши, то технология монтажа конькового элемента немного сложней. Для этого стараются зазор между элементами обрешетки не оставлять. В них просто делают прорези длиной по 2 см через каждые 2-3 см. То есть конек крыши – это не сплошной вентиляционный зазор, а множество отверстий. И уже на этот деревянный узел устанавливают пластиковое изделие.

Если через конек мягкой кровли проходит дымоход, то пластиковые детали устанавливают так, чтобы между ними и трубой остался зазор – не менее 30 см. промежуток между ними заполняют самодельным коньком из деревянных реек или досок.

Необходимо отметить, что многие мастера могут легко сделать конек вентилируемым, не используя готовые изделия из пластика. Они просто над скатом крыши формируют конструкцию из пиломатериалов, имитирующую конек, которую затем покрывают битумной черепицей.

Как рассчитать стоимость мягкой кровли

Чтобы понять, во сколько обойдется обустройство вашей кровли, придется произвести некоторые расчеты. Для этого потребуется просчитать общую площадь всех скатов, а также длины коньков, ребер, ендовых желобов, примыканий, карнизных и фронтонных свесов. Все замеры должны производиться по фактически установленной стропильной системе, при этом не стоит забывать о расходных и отделочных материалах.

Как правило, учесть все нюансы достаточно сложно. За образец сметы на устройство мягкой кровли можно взять онлайн-калькулятор. Однако учесть все конструктивные особенности крыши могут только профессионалы, поэтому для получения точного расчета, лучше обратиться в представительство компании Döcke.

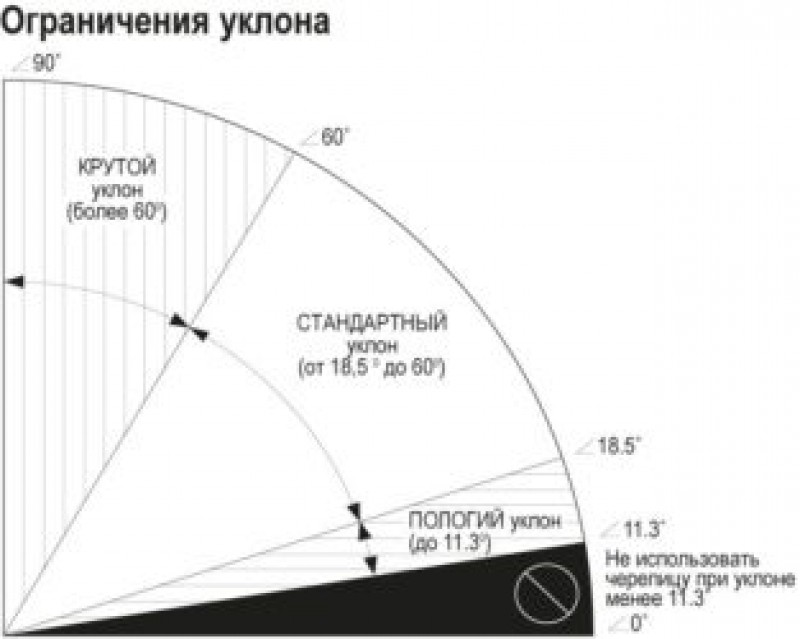

Как считать минимальный уклон кровли из гибкой черепицы

Одним из видов «мягкой кровли» является гибкая черепица (битумная или кровельная плитка или шинглс). Они имеют вид маленьких плоских листов с фигурными лепестками по одному из краев или вырезками-лепестками в виде «рыбьей чешуи», вытянутых или правильных шести- , пяти- и прямоугольников и других. Битумная черепица по красоте ничем не уступает керамической, но значительно дешевле ее.

Она успешно объединила в себе внешний вид и фактуру деревянного гонта, свойства керамической черепицы, пластичность и повышенную клеящую способность рулонных материалов для кровли.

Битумная черепица по своей структуре – многослойный материал. В ее основе лежит стеклохолст, который предварительно был пропитан модифицированным битумом. Подобная пропитка наделяет шинглс дополнительным преимуществом – стойкостью к деформациям, в частности, к продольным нагрузкам.  Плитки с обеих сторон пропитана битумом, окисленным или модифицированным. Нижний и верхний слои представляют собой, соответственно, цветную каменную или минеральную посыпки, и кремниевый песок.

Основное ее достоинство – универсальность. Плитка подходит для кровель, имеющих самую разную степень сложности, конфигурации и формы, включая луковичные крыши и купола. Причем  герметичность покрытия – практически гарантирована.

Основы монтажа кровельной плитки

Минимальный уклон кровли из черепицы составляет 1:5 (в градусах составит, соответственно, 12°), а максимальный угол – до 90° (1:0). При укладке шинглса на основание, требуется основательная подготовка. Сплошной настил является черепицы обязательным условием. Основным материалом для него служат

• плиты марки OSB-3 (ориентированно-стружечные),
• доски – обрезные или шпунтованные,
• водостойкая фанера, относительная влажность которой должна быть меньше 20%, то есть пятой части, от сухого веса.

Если имеется 12–18 градусный уклон кровли, гибкая черепица требует настила по всей площади подкладочного ковра с основой из стеклохолста, в битумную пропитку которого добавлен синтетический каучук. Таким образом одновременно обеспечивается также дополнительная гидроизоляция. Подкладочный ковер изготавливают в форме рулонов длиной порядка 15 м и шириной в 1 м.

Если угол наклона значительно превышает минимальный уклон кровли из черепицы (больше 18°), крепление ковра имеет свои особенности. Его крепят только вдоль периметра крыши, а также в местах, испытывающих наибольшую нагрузку, типа конька, карнизов, торцевых элементов, мест примыкания к стенам и трубам.

Для усиления и гидроизоляции внутренних изломов используют так называемый ендовый ковер.



Подготовка к укладке была бы неполной без доборных элементов – вентиляционных проходок, карнизно-коньковой плитки, карнизных и фронтонных элементов, кровельных гвоздей (гальванизированных или оцинкованных) и клея, которым приклеивают края гонта на фронтонах и нахлесты подкладочного ковра.

Саму укладку битумной черепицы можно без труда выполнять самостоятельно. Первый ряд укладывается так, чтобы нижняя кромка черепицы расположилась не выше 10 мм, чем нижний край начальной (карнизной). «Лепестки» при этом должны закрывать их стыки. При укладке последующих рядов концы «лепестков» кровельной плитки должны оказаться на том же уровне, что и вырезы черепицы предыдущего ряда.

Мягкую кровлю из шинглса лучше укладывать в теплую погоду (при температуре, более 5°C) без осадков. Это связано с тем, что плюсовые температуры способствуют естественному «растапливанию» клеящегося слоя и плитки мягкой кровли начнут спекаться между собой и образовывать надежную монолитную поверхность крыши.

Укладку гонта начинают от центра свеса карниза и продолжают укладку по направлению торцевых частей крыши.

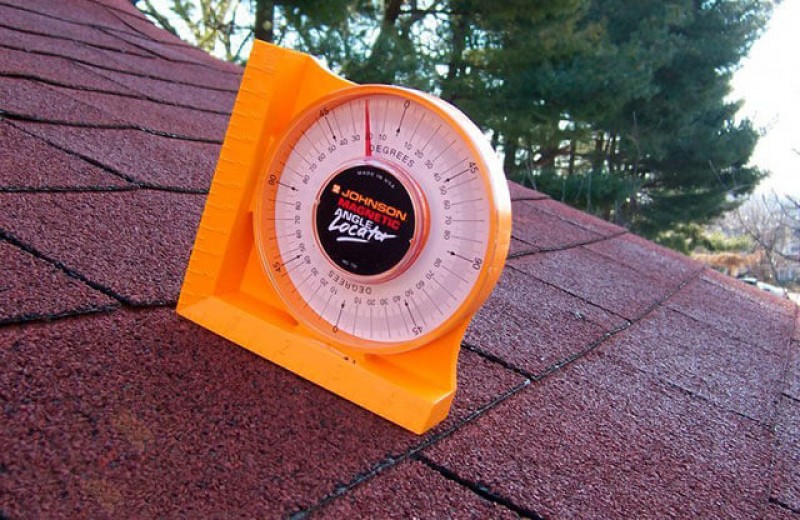

Как считать уклон кровли из гибкой черепицы

Уклон кровли создают ее скаты, расположенные под углом к горизонтальной поверхности основания, поэтому определение уклона кровли сводится к решению прямоугольного треугольника. Один из  его катетом – это высота крыши (AC), другой – расстояние от проекции конька на горизонталь до вершины искомого угла (AB). Обозначение уклона кровли на чертежах соответствует общим требованиям архитектурно-строительных чертежей – перед размерным числом наносится знак «>», направленный в сторону уклона.

Уклон i ската ВС относительно ее горизонтальной проекции (отрезок ВА) определяют путем нахождения отношения катетов в прямоугольном треугольнике ABC.

Зная угол наклона крыши в процентах или в виде соотношения, можно получить направление ската на чертеже, даже без расчета значения величины уклона в градусах. Это, конечно, может помочь при выполнении расчета крыши.

Чтобы построить прямую ВС по заданной величине уклона кровли, выбирают для начала произвольную единицу длины. Допустим, что уклон 1:4, тогда от точки A по стороне прямого угла CAB влево откладывают отрезок AB, который равен четырем выбранным единицам длины. Затем по второй стороне угла вверх откладывают одну единицу длины и получают таким образом отрезок АС. Соединив по прямой точки В и С получаем направление требуемого уклона.

Уклон может быть задан и в процентах. Допустим, он составляет 20%. Построение гипотенузы, в роли которой фактически выступают стропила, проводится аналогично. При этом длину большего катета принимают за 100%, а меньшего – за 20%. Уклон в 20% равнозначен соотношению 1:5.

Монтаж карнизной черепицы.

Самоклеящаяся карнизная черепица (упаковка 20 шт. размером 1 ´ 0,25м) укладывается встык вдоль карнизного свеса, отступив от края 1- 2 см. В верхней части крепится гвоздями, которые потом закрываются рядовой черепицей. (Рис. 4)

Минимальный уклон кровли из мягкой черепицы

Мягкая черепица для наклонных кровель – это материал, имитирующий внешний вид классический черепицы (например Шинглас), но отличающийся от нее в лучшую сторону по ряду параметров.

Данный материал позволяет реализовывать множество конструктивных решений, но для правильной и надежной укладки мягкой черепицы нужно соблюдать все необходимые числовые соотношения и параметры.

В том числе и оптимальный угол наклона крыши.

Достоинства и недостатки

Мягкая черепица, как современный и практичный материал, обладает множеством достоинств:

• Возможность обустройства кровель сложных форм, это достигается за счет хорошей эластичности материала.
• Устойчивость к температурным воздействиям, битумное покрытие мягкой черепицы расширяется от тепла в меньшей степени, чем металл.
• Легкость материала, упрощающая его транспортировку и монтаж (другие тех. характеристики тут).
• Влагостойкость. Мягкая черепица хорошо защищает кровельный пирог от проникновения жидкости, что делает установку отдельной гидроизоляции обязательной только в самых уязвимых участках.
• Хорошая звукоизоляция – мягкая черепица не «гремит» во время дождя и при ветре.
• Разнообразие оттенков и узоров.

Есть у мягкой черепицы и ряд недостатков, усложняющих ее монтаж и эксплуатацию:

• Материал укладывается только на подготовленное основание (из фанеры или ОСБ), в отличие от металлочерепицы, которую можно монтировать непосредственно на обрешетку.
• Мягкую кровлю нельзя устанавливать при угле ската меньше 12 градусов.
• Цена материала относительно высока.

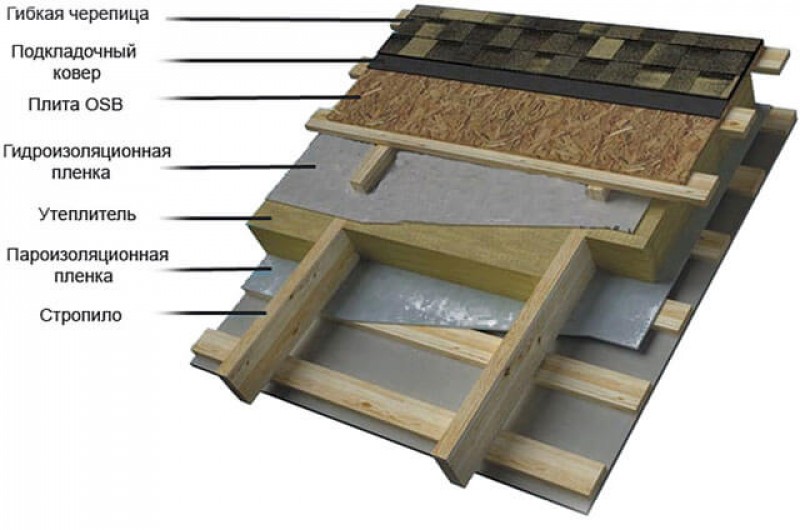

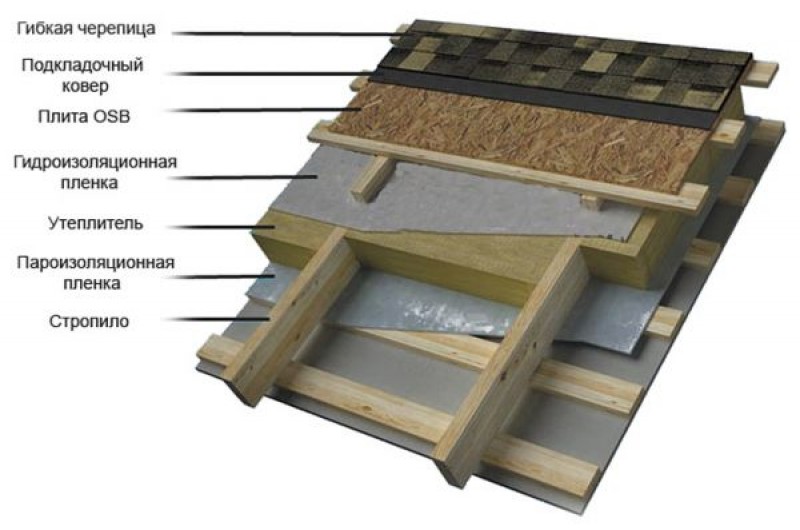

Кровельный пирог

Внутреннее обустройство кровли зависит от того, предполагается ли ее утепление.



Для утепления крыши необходима установка двух дополнительных слоев: теплоизоляционного слоя и пароизоляции, защищающей кровельный пирог от внутреннего конденсата здания. Структура пирога утепленной крыши выглядит так:

Кровельный пирог

Обустройство пирога начинается с установки стропильной системы. Затем к нему прикрепляется гидроизоляция, а поверх нее устанавливается обрешетка.

На обрешетку монтируется подкладочное покрытие, и к нему приклеивается черепица.

Теплоизоляция устанавливается в ячейки, образуемые пересечениями стропильных балок.

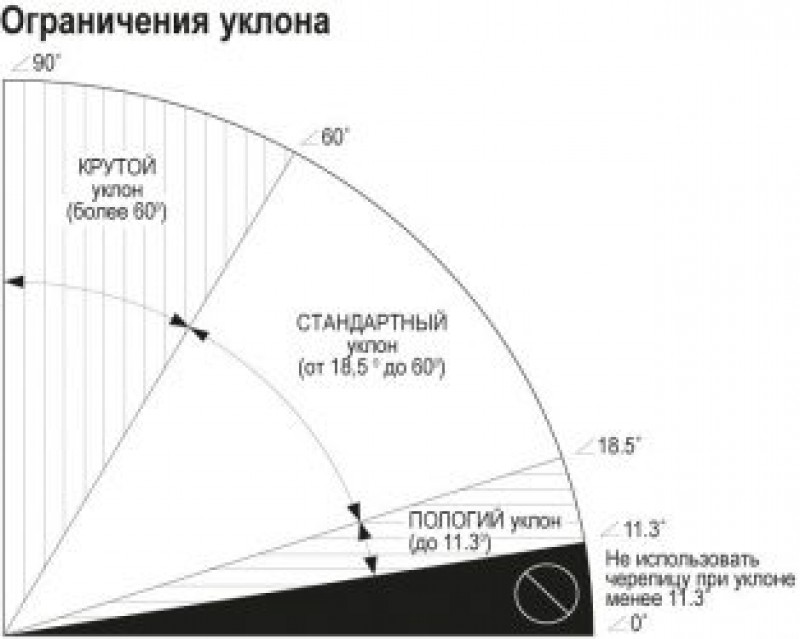

Минимальный угол наклона крыши из мягкой кровли

Минимальный угол для мягкой кровли выбирается не только из эстетических предпочтений и практических нужд, но и с учетом объективных факторов, соблюдение которых позволит увеличить эксплуатационный потенциал конструкции. К таким факторам относятся:

• Количество осадков в зимнее время. Снежные массы должны скапливаться в как можно меньшем количестве, иначе нагрузка на конструкцию будет излишней, что приблизит время ее прихода в негодность. Важно обеспечить возможность легкого схода снега и льда с поверхности кровли, для этого увеличивается угол наклона скатов крыши.
• Ветровая нагрузка. Большой уклон мягкой кровли увеличивает площадь вертикальной поверхности крыши и тем самым повышает ее парусность, то есть подверженность воздействию ветра.
• Количество солнечного тепла. В регионах с жарким летом лучше минимизировать угол ската, так это уменьшит площадь контакта поверхности крыши с солнечными лучами и снизит перегрев здания. Этот фактор не так важен, как предыдущие, но на него стоит обратить внимание.

Также минимальный уклон кровли из мягкой черепицы зависит от предназначения чердачного помещения.

Если планируется его обустройство в мансарду, то потребность во внутреннем свободном пространстве повышается, повышается и необходимый угол наклона крыши.

Минимальный уклон мягкой кровли с внутренним водостоком составляет 11 градусов.Но российским климатическим условиям такой угол не соответствует.

Оптимальный уклон для средней полосы России равен 20-40 градусам: он обеспечивает как достойную ветрозащиту, так и своевременный сход снежных масс.

Какой минимальный уклон мягкой кровли можно делать – особенности кровельного покрытия

Возрастающая популярность мягкой кровли в сфере частного строительства объясняется красотой, надежностью и простотой монтажа этого покрытия. Чтобы битумная черепица смогла эффективно выполнять функцию гидробарьера, необходимо тщательно рассчитать угол ее укладки.

Особенности мягкой кровли

С помощью мягкой кровли можно оформлять крыши зданий жилого и коммерческого типа. Она производится в форме отдельных плиток (гонт), при укладке которых на сплошную обрешетку используется метод нахлеста. Монтаж материала не имеет особых сложностей: главное, соблюдать в его процессе минимальный угол наклона крыши из мягкой кровли в 11 градусов.

Мягкая кровля включает в себя следующие составляющие:

1. Основание. Его функция выполняется прочной и надежной стеклотканью, для которой не страшны температурные колебания и деформации.
2. Пропитка. Стеклоткань пропитывают с помощью модифицированного битумного состава. В результате материалу сообщаются значительные влагостойкие характеристики.
3. Внешний слой. На поверхность битумной черепицы наносится бронирующая присыпка, для чего используется минеральная и каменная крошка, или гранитовый гранулят. Благодаря этому материал получает специфическую шероховатость, которая служит защитой от воздействия солнечного излучения. Это позволяет гибкой черепице длительное время сохранять первоначальную окраску.
4. Внутренний слой. Основание материала посыпается измельченным кремнием, что оберегает плитку от склеиванию во время перевозки и складирования.

Как выбирается уклон в процентах и градусах

Новички в кровельном деле ошибочно считают, что на угол наклона мягкой черепицы влияют лишь вкусовые и эстетические факторы. Это далеко не так, ведь имеются четко сформулированные критерии, способствующие осуществлению правильного расчета уклона мягкой кровли в процентах и градусах, в зависимости от используемого материала.

Проектируя крышу, необходимо учесть следующие моменты:

1. Количество зимних осадков. Пологие скаты в зимнее время становятся местом скопления значительных снежных шапок, увеличивающих нагрузку на кровельную конструкцию. Поэтому в регионах со снежными зимами рекомендуется использовать большой уклон кровли.
2. Воздействие ветра. Местности, где случаются сильные ветры и ураганы, на крыши с крутыми скатами будет оказываться усиленная ветровая нагрузка, грозящая деформацией и разрушением конструкции. В таких случаях угол наклона кровли рекомендуется максимально уменьшить.
3. Особенности материала. Для каждого кровельного материала производитель рекомендует определенный диапазон уклонов. Минимальный уклон мягкой кровли указывается, как 11 градусов.

Благодаря правильному подбору угла наклона для мягкой кровли крыша из мягкой черепицы получает должную защиту от появления протечки, повреждений и деформаций. Как результат, срок ее службы заметно возрастает. Минимальный уклон кровли из мягкой черепицы — очень важное значение, которое нельзя нарушать.

Расчет минимального угла наклона

Как заверяют производители битумной черепицы, минимальный угол наклона черепичной кровли должен составлять 11 градусов. В среднем наиболее оптимальным показателем считается угол наклона 20-40 градусов: в таком случае обеспечивается эффективное отведение воды и снега с кровельной поверхности.

При сооружении низкоуклонных крыш из битумной черепицы необходимо соблюдать следующие рекомендации:

1. Обустроить дополнительную гидроизоляцию. Из-за минимального угла наклона мягкая кровля становятся местом скопления воды: этому способствует также шероховатость поверхности. Чтобы в таком случае не появлялись протечки, проводится дополнительная укладка гидроизоляционного слоя по всей площади кровли.
2. Усилить каркас. Для монтажа мягкой кровли используется сплошная обрешетка, что позволяет ей держать форму. Крыши с небольшим наклоном скатов оснащаются толстыми плитами ОСП, которые способны переносить дополнительные снеговые и ливневые нагрузки.
3. Регулярно чистить крышу. Скаты из гибкой черепицы склонны накапливать значительные объемы снега, которые из-за шероховатости поверхности не соскальзывают вниз. Поэтому очень важно в зимнее время проводить регулярную чистку крыши от снеговых масс. Для этого желательно использовать деревянную лопату или скребок с резиновой накладкой.

Что касается установки снегозадерживающих элементов на поверхности мягкой кровли, то большой потребности в этом нет. Дело в том, что из-за шероховатости битумных плиток риск обрушения вниз снеговых масс достаточно небольшой.

Обобщение по теме

Многие владельцы резонно считают, что на крышу они будут любоваться ежедневно, а сильный ветер длится несколько минут и случается раз в 20 лет. Окончательное решение принимается в каждом случае индивидуально, исходя из расположения дома и собственных соображений владельца. В конце концов, эстетическая составляющая и в самом деле много значит, а полностью защитить кровлю от разрушения путем выбора нужного угла наклона удается редко. Для этого надо, чтобы ветер дул только в одну сторону, чего практически никогда не бывает.

Подбираем уклон ската кровли

Некоторые хозяева ошибочно считают, что уклон кровли для гибкой черепицы может быть абсолютно любым, а решение нужно принимать только с учетом собственных желаний. Однако в строительстве установлены жесткие рамки, определяющие минимальный уклон для гибкой черепицы, как, впрочем, и для всех других кровельных материалов.

Определяясь с конфигурацией крыши, стоит учитывать следующие условия:

1. Количество выпадающего зимой снега. Большое скопление снежных осадков на крыше с небольшим уклоном приводит к повышенной нагрузке на стропильные конструкции. Кровля должна быть тем круче, чем больше ожидаемое количество снега.
2. Направление и сила ветра. Увеличение крутизны скатов крыши приводит к усилению ее парусности. В местности, где часто наблюдаются шквальные ветры, такой эффект может привести к деформации кровли. В связи с этим, в таких регионах делают наименьший возможный уклон крыши.
3. Характеристики кровельного материала. Для каждого покрытия производители предусматривают рекомендованный угол наклона. В частности, предусмотренный уклон мягкой кровли начинается 11º.

Обратите внимание, что надежная защита кровельных конструкций от перегрузки, деформаций и протечек, возможна только при условии правильного выбора уклона кровли из мягкой черепицы.

Кровельный пирог

Внутреннее обустройство кровли зависит от того, предполагается ли ее утепление. Для утепления крыши необходима установка двух дополнительных слоев: теплоизоляционного слоя и пароизоляции, защищающей кровельный пирог от внутреннего конденсата здания. Структура пирога утепленной крыши выглядит так:

• Пароизоляция.
• Стропильная система.
• Утепление.
• Гидроизоляция.
• Обрешетка.
• Подкладочный ковер (опционально).
• Подкладочное покрытие.
• Мягкая черепица.

Кровельный пирог

Обустройство пирога начинается с установки стропильной системы. Затем к нему прикрепляется гидроизоляция, а поверх нее устанавливается обрешетка. На обрешетку монтируется подкладочное покрытие, и к нему приклеивается черепица. Теплоизоляция устанавливается в ячейки, образуемые пересечениями стропильных балок.

Практические рекомендации при монтаже кровли из мягкой черепицы

Работы по монтажу кровли из мягкой черепицы рекомендуется проводить при температуре воздуха не ниже 5°C, так как для надежного склеивания гонта с основанием и гонтами соседних рядов необходимы солнечные лучи, которые постепенно «растапливают» самоклеющийся слой, обеспечивая герметичность покрытия. Зимой рекомендуется выполнять подготовительные работы для мягкой кровли, готовить кровельный пирог – монтировать стропильную систему, сплошной деревянный настил, утеплитель, паро- и гидроизоляцию.

Минимальный уклон кровли, при котором допускается использование любой гибкой черепицы — 1:5 (11,3°).

Применяют материал со сплошной ровной поверхностью, к которому возможно крепление гвоздями: ОСП (OSB) плита, влагостойкая фанера или шпунтованная, обрезная доска. Стыки досок обрешетки нужно располагать на места опор, и длина досок должна быть не менее двух пролетов между опорами. Необходимо учесть расширение досок, вызываемое колебанием влажности и температуры, оставив достаточный зазор между досками.

Устройство вентиляционного зазора Должен быть достаточно большим (не менее 50 мм), вытяжное отверстие располагают как можно выше, а отверстия для притока воздуха, соответственно, в нижней части кровли. Помните, правильно выполненная вентиляция является залогом длительного срока службы кровли! Монтаж подкладочного ковра для гибкой черепицы

В качестве укрепляющего подкладочного слоя под гибкую черепицу используют рулонный кровельный изоляционный материал по всей площади кровли. Подкладочный слой монтируется по направлению снизу-вверх параллельно карнизному свесу кровли с нахлестом не менее 10 см, , края фиксируются гвоздями с интервалом 20 см, швы герметизируются битумным клеем.

При уклоне кровли более 1:3 (18°) возможна укладка подкладочного материала только на коньки кровли, в ендовы, на карнизные свесы и в торцевые части кровли, в местах проходок через кровлю (вокруг печных труб, в местах примыканий кровли к вертикальным стенам, вокруг мансардных окон).

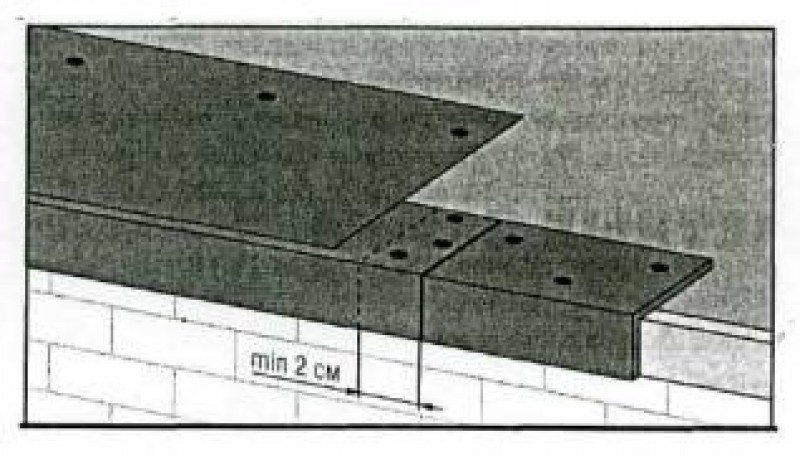

Монтаж металлических карнизных и фронтонных планок

Для защиты края обрешетки от дождевой влаги на карнизных и фронтонных свесах поверх подкладочного ковра должны быть смонтированы смонтированы металлические планки (капельники) с нахлестом минимум 2 см.

Карнизную гибкую черепицу укладывают вдоль карнизного свеса стык в стык, отступив вверх от места перегиба карнизной планки 10-20 мм. Укладку рядовой мягкой черепицы следует начинать от центра карнизного свеса в направлении торцевых частей кровли. Во избежание цветовых отклонений используйте кровельные плитки вперемешку из 4-5 упаковок.

Первый ряд гибкой черепицы должен быть уложен так, чтобы нижняя кромка ее располагалась не выше, чем на 1 см от нижнего края карнизной черепицы, а “лепестки” закрывали места стыка карнизных мягких черепиц. Последующие ряды смонтировать так, чтобы концы “лепестков” черепицы были на одном уровне или выше с вырезами плиток предыдущего ряда. На торцевых частях кровли мягкую черепицу надо обрезать по краю и проклеить битумным клеем на ширину не менее 10 см. В ендовах плитка обрезается таким образом, чтобы на дне ендовы осталась открытой полоса ендового ковра шириной около 15 см. При отрезании под черепицу надо подкладывать фанеру, чтобы не повредить нижний слой кровельного ковра. Края плиток вдоль линии отреза проклеиваются на ширину не менее 10 см битумным клеем.

Примечание: Не забывайте снимать защитную плёнку с гонта.

Монтаж коньковой гибкой черепицы Коньковая мягкая черепица (0.25 x 0.33 м) получается при делении карнизной черепицы на 3 части по местам перфорации. Монтируется коньковая черепица на конек кровли короткой стороной параллельно коньку, с предварительным удалением пленки, с нахлестом 5 см следующей черепицей. Монтаж кровельных примыканий

Проходы через кровлю небольшого диаметра (антенные и т.п.) выполняются при помощи резиновых уплотнителей. Дымовые и другие трубы, подверженные нагреванию, необходимо изолировать. При монтаже гибкой черепицы вблизи дымовых труб или других проходок по периметру соединения трубы с кровлей прибивается треугольная рейка 50*50 мм. Далее вокруг дымовой трубы монтируется подкладочный рулонный кровельный материал, нахлесты стыков промазываются битумным клеем. Затем кровельная черепица заводится на вертикальную поверхность и приклеивается клеем. По периметру труба оклеивается полосой при помощи сплошного слоя клея таким образом, чтобы сверху труба закрывалась полосой не менее чем на 30 см, а на скате – не менее чем на 20 см. Примыкание закрывается металлическим фартуком (планкой примыкания), который фиксируется механическим путём, швы герметизируются силиконовым герметиком, устойчивым к атмосферным воздействиям. Примыкание к вертикальным стенам выполняется аналогичным образом.

Минимальный угол наклона крыши из мягкой кровли

Минимальный угол для мягкой кровли выбирается не только из эстетических предпочтений и практических нужд, но и с учетом объективных факторов, соблюдение которых
позволит увеличить эксплуатационный потенциал конструкции. К таким факторам относятся:

• Количество осадков в зимнее время. Снежные массы должны скапливаться в как можно меньшем количестве, иначе нагрузка на конструкцию будет излишней, что приблизит время ее прихода в негодность. Важно обеспечить возможность легкого схода снега и льда с поверхности кровли, для этого увеличивается угол наклона скатов крыши.
• Ветровая нагрузка. Большой уклон мягкой кровли увеличивает площадь вертикальной поверхности крыши и тем самым повышает ее парусность, то есть подверженность воздействию ветра.
• Количество солнечного тепла. В регионах с жарким летом лучше минимизировать угол ската, так это уменьшит площадь контакта поверхности крыши с солнечными лучами и снизит перегрев здания. Этот фактор не так важен, как предыдущие, но на него стоит обратить внимание.

ОБРАТИТЕ ВНИМАНИЕ!В местностях с высокой нормой выпадения осадков и сильными ветрами сооружение скатной крыши осложняется противоречием между двумя факторами: для защиты от ветровой нагрузки угол ската должен быть низким, а для своевременного удаления скапливающихся снега и льда он должен быть высоким. Противоречие разрешается принятием дополнительных мер, например, установкой подогрева кровли, обеспечивающего таяние снежных масс и их стекание.

Также минимальный уклон кровли из мягкой черепицы зависит от предназначения чердачного помещения. Если планируется его обустройство в мансарду, то потребность во внутреннем свободном пространстве повышается, повышается и необходимый угол наклона крыши.

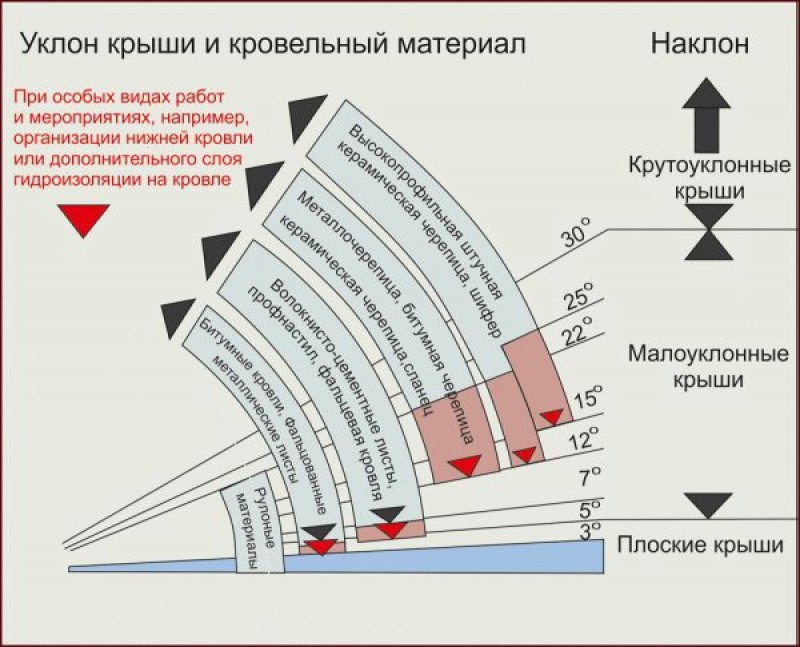

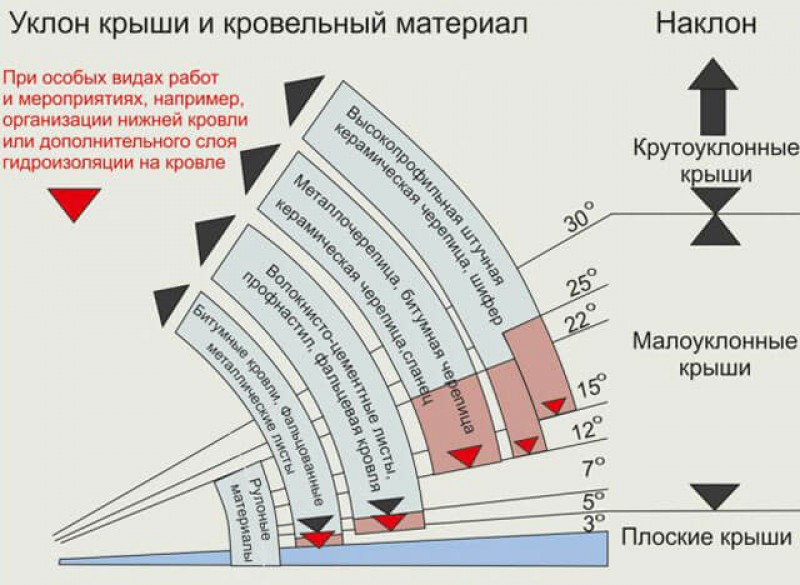

Минимальный угол наклона кровли для кровельных материалов

Минимальный уклон мягкой кровли с внутренним водостоком составляет 11 градусов.Но российским климатическим условиям такой угол не соответствует. Оптимальный уклон для средней полосы России равен 20-40 градусам: он обеспечивает как достойную ветрозащиту, так и своевременный сход снежных масс.

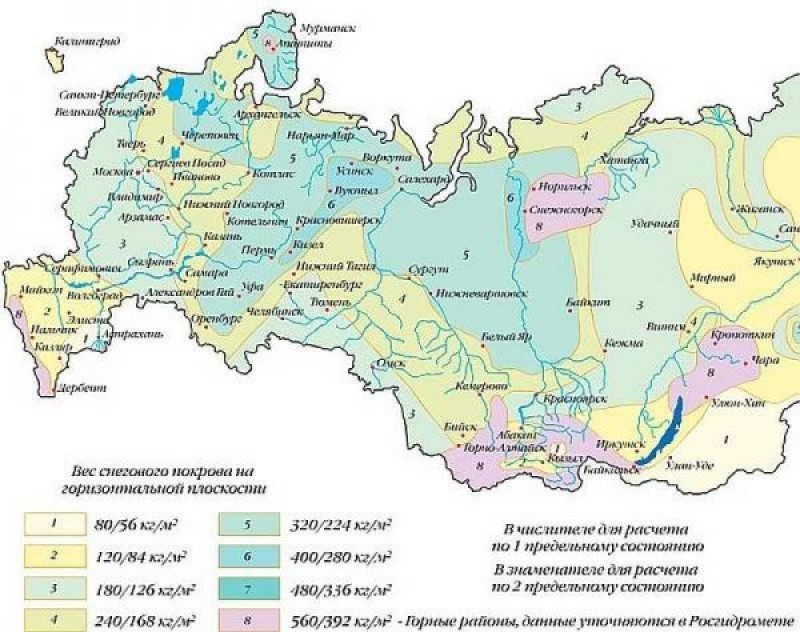

Карта снеговой нагрузки

ОБРАТИТЕ ВНИМАНИЕ!Снеговая и ветровая нагрузки в каждом регионе достаточно точно определены метеорологами и изложены в специальных таблицах, с которыми следует ознакомиться перед проектированием кровли. Примерная карта снеговой нагрузки на фото выше.Рекомендуем прочитать про ремонт мягкой кровли зимой и летом.

Назначение подкровельного пространства

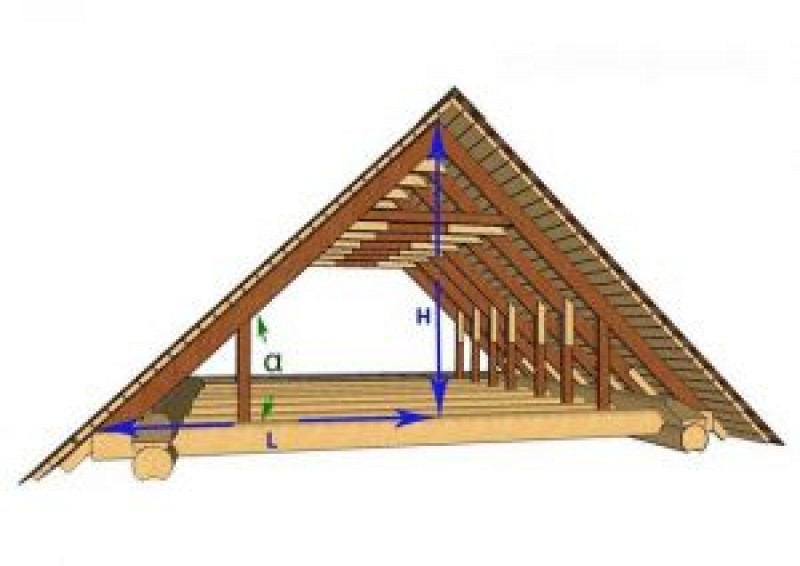

Перед расчетом угла наклона крыши надо определиться с тем, как будет использоваться чердачное помещение. Если вы планируете сделать его жилым, угол наклона придется делать большим — чтобы помещение было просторнее, а потолки выше. Второй выход — делать ломанную, мансардную кровлю. Чаще всего такую крышу делают из двухскатной, но может она иметь и четыре ската. Просто во втором варианте очень уж сложной получается стропильная система и без опытного проектировщика просто не обойтись, а  большинство предпочитает делать все самостоятельно, своими руками.

Чем выше конек, тем больше полезная площадь подкровельного пространства. Но одновременно увеличивается и площадь крыши

При увеличении угла уклона кровли стоит помнить несколько вещей:

• Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
• На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
• Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете  верхней ее части — там плоскости имеют уклон менее 60°.
• Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

  Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

• Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
• Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
• При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).
