Как создать фундамент под сруб: пошаговое руководство с иллюстрациями и видеоматериалами

Разметка участка под фундамент

Начиная строительство фундамента, необходимо разметить в соответствии с размерами фундамента строительную площадку, наметить границы будущего фундамента. Переделать фундамент в случае неправильной его разметки практически невозможно.

разметка участка под фундамент

При подготовке площадки под строительство бани или дома нужно учитывать, что она должна быть абсолютно ровной, с незначительным уклоном в одну из сторон. Это позволит обеспечить хороший сток ливневой воды и предотвратить затапливание талыми водами.

Разметка участка под фундамент можно использовать фрагменты арматуры сечением 10 мм и больше в сочетании с обычной леской. Использование лески удобно тем, что она не подвержена растягиванию и не провисает под действием от климатических условий, гравитации и температуры.

• В соответствии с  ГОСТами строящийся дом не должен располагаться на расстоянии меньше 3 метров от границ соседних участков и не находиться ближе 5 метров от фронтальной стороны участка.
• Отступив необходимые расстояния от границ участка, можно начинать  разметку фундамента.
• Сначала снимается растительный слой почвы и выравнивается площадка. После этого, в соответствии с проектом бани или дома, наносится контур фундамента. Ширина фундамента рассчитывается на основе конструкции стен, но не меньше ширины стены, увеличенной на 10 см.
• Для начала размечается периметр и вбивается в землю арматура, после чего проверяются углы будущего фундамента.

Проверку углов выполняют рулеткой и лазерным нивелиром, для чего измеряют диагонали. Если размер совпадает, то углы соответствуют 90 градусам. В противном случае необходимо подогнать размер, переставив арматуру до соответствия диагоналей. По окончании этой процедуры по внешней стороне разметки натягивается леска.

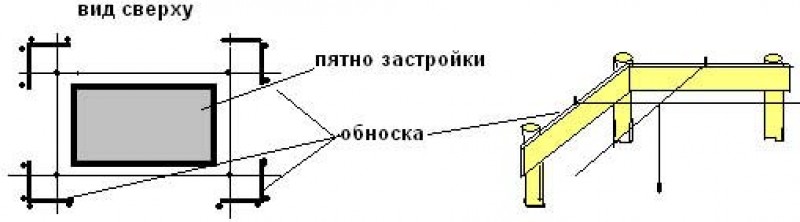

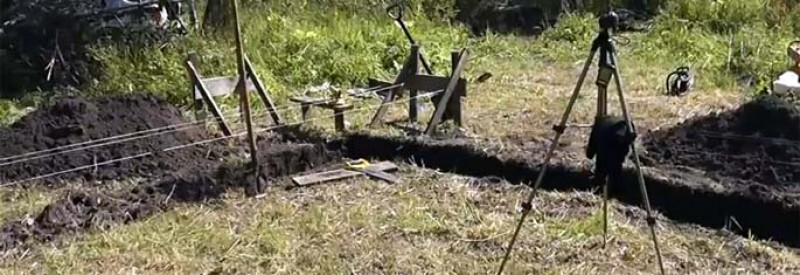

обноска фундамента

Следующим этапом размечаются внутренние границы фундамента с учетом его ширины (обычно это 30- 40 см). Таким же образом производится разметка внутренних перегородок, которые к тому же выполняют функцию ребер жесткости фундамента.

Котлован под фундамент. Расчет кубатуры земляных работ

В начале любого строительства возникает необходимость в устройстве котлована под фундамент или траншеи. Если в доме не предполагается наличие подвала, достаточно вырыть траншею под ленточный фундамент. Строительство дома без подвальных помещений обойдется в несколько раз дешевле благодаря отсутствию больших объемом земельных работ и меньшей потребности в бетоне. Так как копать траншею под фундамент?

Земельные участки чаще всего имеют незначительные уклоны в обе стороны, и по ширине и по длине, поэтому при устройстве котлована под фундамент не обойтись без водяного уровня. С внешней стороны размеченного периметра необходимо определить наиболее низкую точку и, отталкиваясь от нее, рассчитать глубину котлована. Важно помнить, что любой точке глубина котлована должна быть одинаковой.

Обычно глубина заливки фундамента под деревянный дом соответствует 0,4 м. Песчаная подушка имеет толщину 10-15 см. Таким образом, получается глубина котлована в нижней точке около 0,55 м, а в верхней около 0,7 м от земли. Затем с использованием водяного уровня выравнивается уровень днища по уровню горизонта.

Кубатура земляных работ определяется путем умножения общей длины котлована на среднеарифметическую глубину (с учетом неровностей участка, если таковые имеются). Кроме того, сюда включается величина, равная произведению высоты и толщины песчаной подушки.

Песчаная подушка под фундамент

Песчаную подушку применяют с целью сокращения нагрузки на фундамент при сезонном вспучивании грунта. Верхнюю часть песчаной подушки, так же как и дно котлована, необходимо утрамбовать и  выравнять уровнем (рисунок ниже).

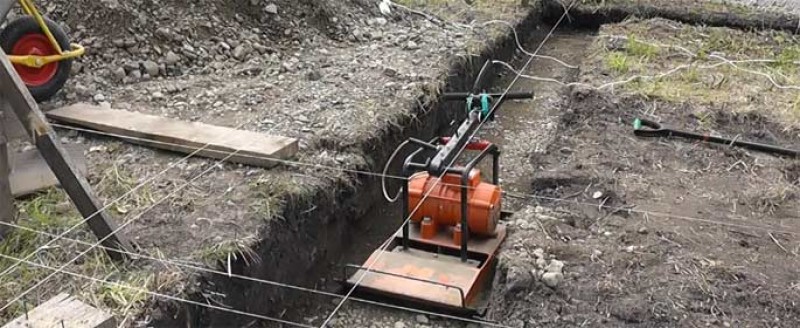

Утрамбовка песчаной подушки под ленточный фундамент

Ускорить работу по устройству песчаной подушки можно, натянув леску на уровне, соответствующем толщине подушки. А после этого останется только засыпать по леску песок и хорошо его утрамбовать специальным катком. Мокрый песок самостоятельно уплотняется, поэтому в процессе уплотнения песок необходимо поливать водой.

Количество песка, необходимое для устройства подушки, рассчитывают путем умножения длины траншеи на ее ширину и на толщину подушки. А так как в строительстве не бывает много песка, можно купить его с запасом – пригодится.

Фундамент под деревянный сруб советы и нормы – Все о брусе и деревообработке

Фундамент под дом из бревна
Фундамент под сруб должен обеспечить надёжное и долговечное опирание деревянного дома и в то же время стать барьером на пути проникновения негативных влияний грунтового основания.

Для деревянного дома важно, чтобы размер фундамента под сруб не выходил за пределы периметра здания (это экономически невыгодно).

Свес брёвен за пределами фундамента для дома из сруба может создать непредвиденные центры напряжения в стенах, что приведёт к разрушению несущих конструкций дома, поэтому важен оптимальный размер основания сруба. Остаётся решить вопрос, какой фундамент лучше для дома из бревна.

Дом из сруба

Сруб представляет собой стены дома, сложенные из цельных брёвен. В углах деревянного дома брёвна соединяют в так называемые венцы.

В нижней части бревна вырезают часть дерева шириной поперечного диаметра бревна. Деревянные элементы в углах дома образуют замковые системы, которые не нуждаются в дополнительном укреплении.

Это подтверждает народное выражение – построить дом без единого гвоздя.

Такие дома чаще всего строят в районах, где лесоматериал доступен для потребителя по низкой цене. К таким местам относятся Центральная, Восточная Сибирь и Дальний Восток. Хотя стоит отметить то, что популярность возведения частных домов из цельных деревянных элементов широко возросла во всех районах нашей страны.

Небольшой удельный вес, отличные теплоизоляционные качества, долговечность и экологичность дерева являются неоспоримым преимуществом перед другими строительными материалами.

Виды фундаментов под сруб

Фундаменты под бревенчатые дома могут быть совершенно разными. Во многом это зависит от состава грунтового основания, глубины промерзания почвы, уровня грунтовых вод и веса здания. Поэтому фундамент для сруба может быть такого вида, как:

• ленточный;
• столбчатый;
• свайный;
• свайно-винтовой;
• плитный;
• комбинированный.

Прежде чем окончательно выбрать конструкцию основания дома, хорошо выслушать советы хозяев соседних домов. Если сруб простоял более 10 лет без особых происшествий, стоит присмотреться, из чего и как сделан его фундамент.

Ленточный

Ленточный фундамент под сруб – самая распространённая опорная конструкция. Основание под деревянный дом при плотном грунте и низком уровне промерзания почвы часто делают мелкозаглублённым.

Мелкозаглублённый фундамент под сруб

На схеме указана ширина монолитной ленты 300 мм. Этот показатель напрямую привязан к усреднённому диаметру брёвен, из которых будут воздвигаться стены дома. Если заготовлены ошкуренные брёвна диаметром 420 мм, то ширина монолита должна быть не менее 450 мм. Устройство мелкозаглублённого фундамента для сруба своими руками вполне доступно людям, имеющим минимальный опыт строительных работ.

Глубина залегания фундамента для деревянного дома должна быть больше толщины промерзания почвы. Если грунт промерзает на 100 мм, то фундамент заглубляют на 200 мм.

Нормы глубины залегания бетонного основания сруба связаны непосредственно с этажностью сооружения (весом конструкции).

Устройство ленточного фундамента происходит следующим образом:

1. На строй участке делают разметку, фиксируя её колышками и шнуром.
2. Производят земляные работы – выкапывают траншеи по периметру дома и под внутренние несущие стены.
3. Устанавливают опалубку из деревянных щитов.
4. Щиты укрепляют распорками с клиньями. Между параллельными рядами щитов делают распорки из бруса.
5. Щиты с внутренней стороны обкладывают листами гидроизоляции (рубероид, полиэтиленовая плёнка либо другой материал).
6. На дно траншеи засыпают песок, который трамбуют, чтобы получилась подушка толщиной 200 мм.
7. В опалубку укладывают армированный каркас. Каркас делают из 4-х продольных прутьев периодического профиля диаметром от 8 мм до 12 мм.
8. Продольную арматуру раскрепляют короткими стержнями, связывая проволокой в единую конструкцию. В некоторых случаях применяют электросварку.
9. Опалубку заливают бетонным раствором.
10. После застывания бетона опалубку демонтируют. Фундамент под сруб готов к дальнейшим работам.

Бетонные работы лучше производить в летнее время. Надо рассчитывать, что бетон набирает первоначальную несущую способность через 28 – 30 дней после заливки.

Ленточный фундамент под сруб

Столбчатый

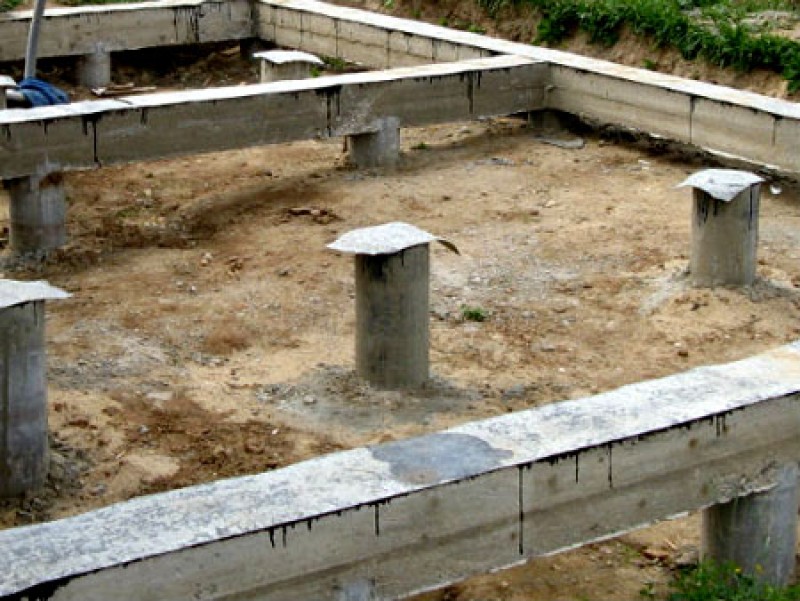

Устройство столбчатых опор для деревянного дома делают с целью экономии расходного материала фундамента. Столбчатые опоры воздвигают из природного камня, кирпича, бетонных монолитных столбов. Один из лучших вариантов – это основание сруба из асбоцементных труб. Такие опоры также называют буронабивными сваями.

Фундамент под сруб из асбестовых труб возводят следующим образом:

1. План здания переносят на стройучасток, отмечая места расположения опор.
2. В отмеченных точках бурят скважины. Если выемка грунта производится на глубину до 2,5 м, то это делают ручным буром. Более глубокая разработка грунта производится механизированным способом.
3. Дно скважин засыпают песком и щебнем слоями 200 мм. Насыпная подушка трамбуется до плотного состояния.
4. В скважину опускают асбестовые трубы.
5. В трубы помещают каркасы из арматуры вязаные или сварные.
6. Трубы заполняют жидким бетонным раствором (обычно применяют бетон М 300).
7. Вертикальные выпуски арматуры связывают с ростверком. Если обвязка ростверка состоит из металлического профиля (как правило, применяют швеллер полками вниз), то арматуру приваривают к ростверку.
8. На ростверк укладывают деревянный брус или доску. Затем возводят стены из брёвен.

Схема укладки брёвен на кирпичных столбах

Обычно точечные опоры устанавливают с шагом 3 м. Так, при длине несущей стены более 12 м количество опор должно быть не менее 6 шт.

Свайный

На слабых грунтах деревянный дом возводят на свайном основании. Железобетонные сваи устанавливают сваебойной установкой. Длина свай рассчитывается таким образом, чтобы конец сваи входил в плотные пласты грунта на глубину не менее 300 мм.

Деревянный дом из брёвен на железобетонных сваях

Сваи могут быть железобетонными и металлическими. Опоры проходя слабые слои почвы, сильно уплотняют грунт вокруг себя. Именно, благодаря этому свойству свайных оснований, появляется возможность возводить дома из брёвен высотой в 2 – 3 этажа.

Верх свай обвязывают железобетонными балками или монолитной лентой. Наземная часть свай обязательно покрывается гидроизоляцией. Гидроизоляцию устраивают обычно из рубероида на битумной мастике.

Пространство под срубом закрывают облицовкой из профилированного настила, кирпичной кладкой либо другим материалом. Обязательно устраивают вентиляционные отверстия в облицовке цоколя.

Технология установки железобетонных свай

Сваи устанавливают с помощью специализированных установок (молотов). Процесс забивки разделяется на два этапа:

• подготовка сваи к установке;
• забивание опоры.

Подготовка сваи к установке

Если принять во внимание, что стандартная железобетонная свая длиной 12 м весит около 4-х тонн, то её доставку к месту монтажа осуществляют на колёсной или гусеничной платформе. В отмеченном месте высверливают отверстие – литерную скважину. Конец сваи подтаскивают к лунке. Специальным подъёмником опору поднимают и устанавливают в строго вертикальном положении.

Забивание сваи

Забивку опор осуществляют молотом, оборудованным дизельным или гидравлическим силовым агрегатом.

Во время погружения сваи может возникать отказ. Это происходит от сильного резкого уплотнения грунта. Опоре дают «отдохнуть». Забивку продолжают до полного достижения проектной глубины.

Свайно-винтовой

Винтовые сваи на сегодня приобретают всё большую популярность у застройщиков. Винтовые сваи монтируют как вручную, так и механизированным способом. Винтовые опоры обладают рядом преимуществ перед другими видами оснований деревянных домов из брёвен:

• монтаж свай не зависит от времени года потому, что отсутствуют мокрые процессы;
• свайное поле создаётся в короткие сроки;
• сваи длиной до 2,5 м и диаметром до 108 мм не требуют применения механизированных установок и устанавливаются вручную.

Винтовые сваи под срубом

В основном для монтажа свайно-винтового основания для сруба применяют опоры, которые поддаются ручной установке. Монтаж винтовых опор осуществляют следующим образом:

1. В намеченных точках ручным буром делают неглубокие лунки (глубиной не более 300 мм).
2. Сваю вставляют винтом в лунку.
3. Монтаж опоры осуществляется бригадой из 3-х человек. Двое рабочих вращают сваю вокруг своей оси с помощью рычагов (металлических труб), вставленных в отверстия оголовка ствола опоры.
4. Третий работник контролирует вертикальное положение сваи.
5. Установленные сваи обрезают абразивным кругом под один уровень.
6. На верхние концы стволов приваривают металлические площадки.
7. Делают обвязку свай из швеллера.
8. На ростверк укладывают брус.
9. На готовом основании возводят стены из брёвен.

Какие еще виды ленточного фундамента можно применить для сруба

На изготовлении ленточного фундамента можно неплохо сэкономить, если при заливке в цементный раствор заложить готовые бетонные блоки или бутовый камень. Это существенно сократит расход бетона, а, значит, и цена фундамента станет гораздо ниже.

Однако следует учитывать, что необходимой прочностью обладает только качественно обожженный материал, который имеет довольно высокую стоимость.

Поэтому изготовление основания из кирпича чаще всего оказывается нецелесообразным.

Использовать в качестве ленточного основания деревянный брус или бревно не рекомендуется. Даже при должной пропитке и гидроизоляции, дерево, используемое в таком фундаменте, подвергается повышенному воздействию окружающей среды, вследствие чего является недолговечным материалом.

Пример кирпичного фундамента смонтированного под дом из сруба

На самом деле требования к фундаменту под сруб не столь высокие в сравнении с основаниями под более тяжелые строения. Однако и в случае деревянных домов необходимо учитывать все особенности конкретной местности, в противном случае через некоторое время дом придется выравнивать, а то и снимать и переделывать фундамент.

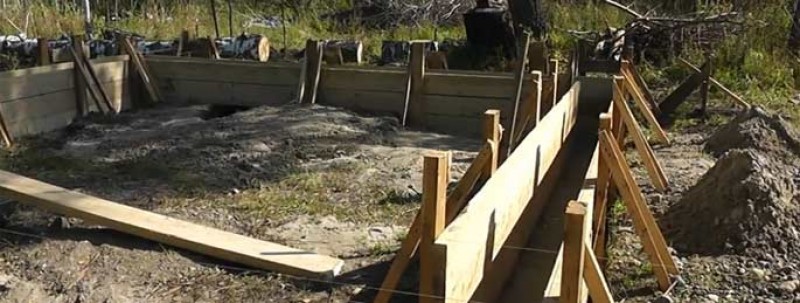

Опалубка для фундамента из обрезной доски

Опалубка представляет собой конструкцию, придающую бетону необходимую форму.  Она может быть съемной и несъемной. Как правильно сделать опалубку .

Опалубка, вероятно один из самых значимых и трудоемких процессов фундаментных работ. Щиты для опалубки как правило изготавливают из обрезной доски, которую отличает ряд преимуществ. Она дороже обычной, но в то же время более гладкая, а чем ровнее щит, тем дешевле впоследствии обойдется отделка внешней части цоколя. Обрезная доска имеет конкретные размеры, что позволяет точно контролировать высоту опалубки будущей бетонной заливки. Кроме того, после демонтажа опалубки доски можно будет  использовать еще раз.

Длина щита со стороны фундамента обычно меньше на толщину доски. Щиты с внутренней стороны сбиваются гвоздями, и затем гвозди загибаются с наружной стороны. После того как щиты собраны, переходят собственно к монтажу опалубки .

Торцевые части щитов собирают с помощью саморезов, чтоб щиты плотно прилегали друг к другу, и раствор не проходил в щели. После сборки щиты по бокам и сверху укрепляют распорками. Чем больше распорок, тем надежнее опалубка, ведь ее деревянные стенки могут не вынести напора, так как при заливке раствора на них действует большое давление. Чтоб жидкая составляющая бетона не впитывалась в доски, и были ровными внешние стенки фундамента, на внутренние стенки готовой опалубки можно закрепить пергамин или рубероид.

Опалубка должна быть во всех точках фундамента выше уровня заливки раствора.

После устройства опалубки начинают подготовку к армированию фундамента.

•

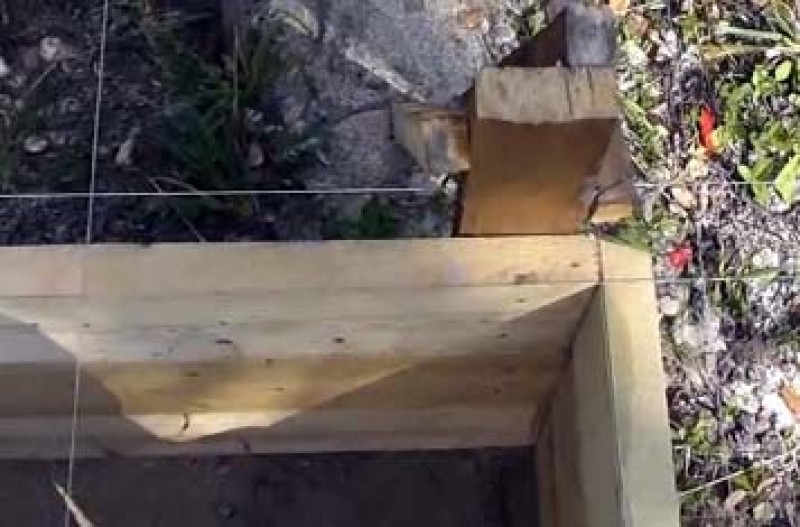

  опалубка относительно нитей развязки фундамента

  Стоимость опалубки из обрезной доски определяется следующим образом. Длину периметра делят на 6 м (стандартная длина доски). Предполагаемую высоту опалубки делят на 0,15 м (стандартная ширина доски). Полученные результаты перемножаются, это и будет необходимое количество доски.

• Один кубаметр содержит 43 доски. Зная это, можно получить требуемый объем, путем деления количества досок на 43. Определить стоимость материала не составит труда.
• Затраты на пергамин можно определить в зависимости от высоты опалубки. Он продается в рулонах шириной 1 м, и при необходимости его можно разрезать пополам – если высота опалубки до 40 см, количество пергамина примерно соответствует периметру фундамента, в противном случае — в два раза больше длины периметра.
• Кроме этого, стоит учесть затраты на степлер, скобы, саморезы и т.д.

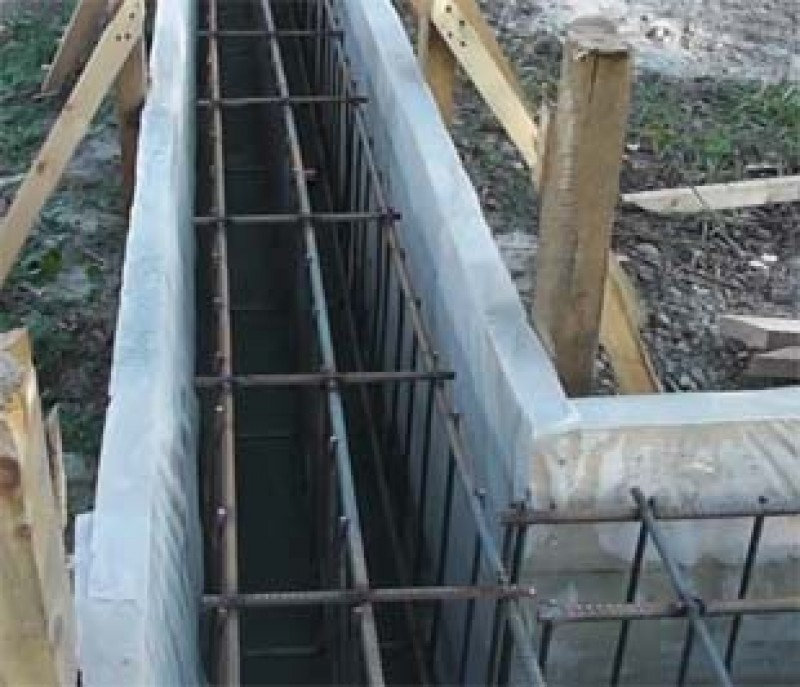

Армирование ленточного фундамента. Расчет стоимости армирования

С помощью армирования можно достичь качественного изменения свойств бетона и увеличить его способность к сохранению механической прочности под действием различных нагрузок. Арматура выполняет роль своеобразного скелета и делает ленточный фундамент долговечным. Так как правильно армировать ленточный фундамент? :

Арматурная решетка должна располагаться на расстоянии 3-5 см от краев фундамента, чтоб после заливки фундамента она полностью оказалась внутри бетонного раствора. Для армирования бетона применяется арматура сечением не менее 12 мм. Укладывается арматура на кирпич в два ряда.

Предпочтительно, чтоб арматура по длине была цельной, чем меньше соединений, тем прочнее получится фундамент. К нижним прутьям вязальной проволокой с расстоянием 40 см привязываются перемычки. После этого к углам полученных ячеек привязываются  вертикальные прутья. Также для соединения арматуры можно применить сварку.

Далее таким же образом привязываются или привариваются верхние и средние ряды горизонтальных прутьев. В этих рядах также устанавливаем перемычки через 40 см.

Стоимость армирования фундамента примерно следующая. Определяется длина всех сторон и перемычек от  начала до конца и уменьшается на 10см каждая. Для определения метража арматуры по периметру фундамента полученная длина всех сторон умножается на 4 (по 2 полосы сверху и снизу).

Расчет армирования ленточного фундамента состоит из  определения количества ячеек в периметре и перемычках складывается длина всех сторон и перемычек и делится на 0,5. Полученный результат умножается на толщину фундамента, уменьшенную на 0,1 м и на количество ячеек + 1. Это будет метраж арматуры, необходимой для поперечин.

После этого количество ячеек в периметре умножается на высоту монолита, уменьшенную на 0,1 м, и умножается на 2. Это метраж арматуры для ячеек в глубину.

Остается только сложить полученные результаты и купить арматуру с некоторым запасом.

Вентиляция фундамента (цоколя)

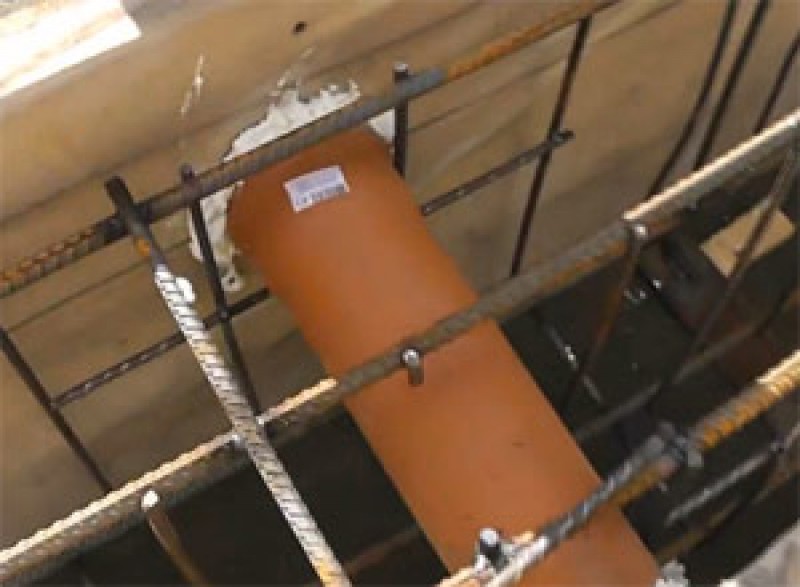

Вставили асбестовую трубу для вентиляции фундамента

Любому строению необходима вентиляция цоколя. Ее выполняют с использованием кусков асбоцементной или пластиковой трубы диаметром 100 мм. При заливке, во избежание попадания раствора в эти отверстия, их необходимо засыпать песком или закрыть ветошью. И еще один нюанс, устанавливайте под небольшим уклоном в сторону улицы, для стекания воды который может образоваться из-за конденсата.

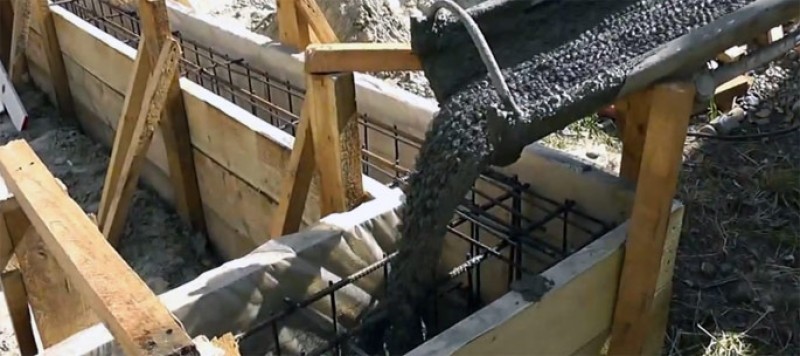

Заливка бетона

Если есть возможность, проще всего заказать на участок для заливки фундамента автомиксер с готовым цементным раствором, приобретенный   на бетонном заводе. В остальных случаях раствор готовится самостоятельно с использованием бетона марок М-200, М-300 или М-400 в зависимости от погодных условий и особенностей объекта. Раствор обычно готовят из песка, щебня и цемента в пропорции 3:3:1. Воду добавляют до получения нужной консистенции раствора, но чтоб он не был излишне жидким.

Бетон заливают в опалубку постепенно, исключая возможность образования пустот, в чем сыграют свою роль элементы армирования. Каждый слой раствора нужно тщательно уплотнять трамбовками. С целью распределения нагрузки раствора, чтоб бетон хорошо ложился вдоль опалубки, по ней стоит периодически постукивать.

Заливку фундамента на всю глубину желательно выполнить как можно быстрее, чтоб не началось расслоение. Для придания фундаменту максимальной прочности его верхнюю часть нужно время от времени обрызгивать водой.

После окончания заливки фундамента процесс не заканчивается. Если погода дождливая и пасмурная, залитый фундамент накрывают полиэтиленовой пленкой, чтоб не смылся верхний слой. В жару наоборот необходимо поливать его водой и прикрывать от солнца, чтоб не было растрескивания. Раствор затвердеет полностью только через три недели, и только тогда стоит снимать опалубку и продолжать строительство. После уже можно крепить первый венец и начинать рубить сруб.

Расчёт стоимости фундамента и основные моменты процесса

Все очень просто – цена ленточного фундамента составляется из цены всех входящих в данный процесс моментов. В нее входят стоимость использованных материалов, оплата услуг и т.д. Подытожим все, что было рассмотрено выше.

1. Для выполнения разметки строительной площадки потребуется толстая леска и арматурные прутья, используемые в качестве колышков (примерно 16 арматур).
2. Для определения стоимости земляных работ глубина подземной части фундамента умножается на ширину траншеи и на длину ее периметра вместе с перемычками. Это даст объем земляных работ, а по нему определится уже и стоимость.
3. Песка для подушки необходимо в количестве, равно произведению ее ширину на толщину и на общий периметр. Но купить можно с запасом.
4. Если есть желание сэкономить на покупке доски, можно длину каждой из сторон траншеи умножить на высоту опалубки и разделить на ширину доски (0,15 м). Кроме того, нужно учесть стоимость пергамина.
5. При определении стоимости армирования рассчитывается количество арматуры и количество отрезов. Затем определяется общая стоимость.
6. По приведенному выше алгоритму рассчитывается необходимый объем бетона (длина х ширина х глубина) и определяется его стоимость.
7. Стоимость работ по строительству фундамента у каждой фирмы своя. Но можно частично или полностью выполнить эти же работы самостоятельно. В этом случае все понятно.
8. Перед началом строительства стоит запастись всем необходимым в процессе инструментом (лопаты совковые и штыковые, кувалда, рулетка, уровень, стиплер, скобы, гвозди, саморезы, перчатки и т.д.).
9. Проанализировав всю полученную информацию, не сложно определить предположительную стоимость всей работы по строительству ленточного фундамента под сруб деревянного дома или бани.

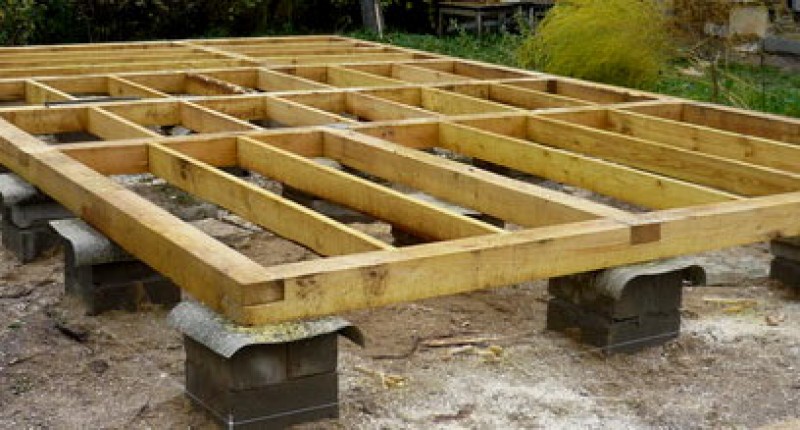

Столбчатое основание под сруб деревянного дома

Столбчатый фундамент под сруб проще всего сделать своими руками, он не требует гидроизоляции, так как нижний край сруба оказывается выше поверхности земли. По той же причине, что у фундамента нет связки с землей, подобный вид основания можно использовать на местности со сложным неровным рельефом. Да и материалов в сравнении с другими видами основания для него нужно относительно немного.

Пожалуй, одним из существенных недостатков является невозможность оборудования погреба.

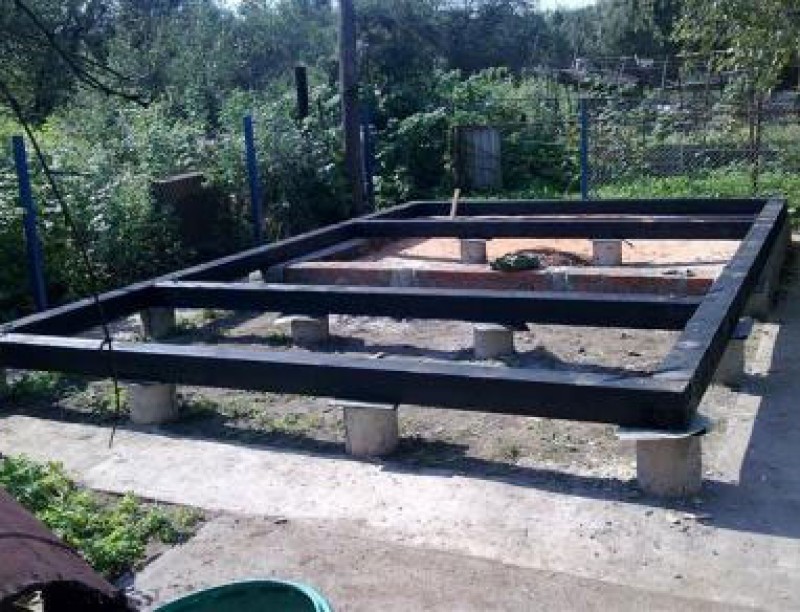

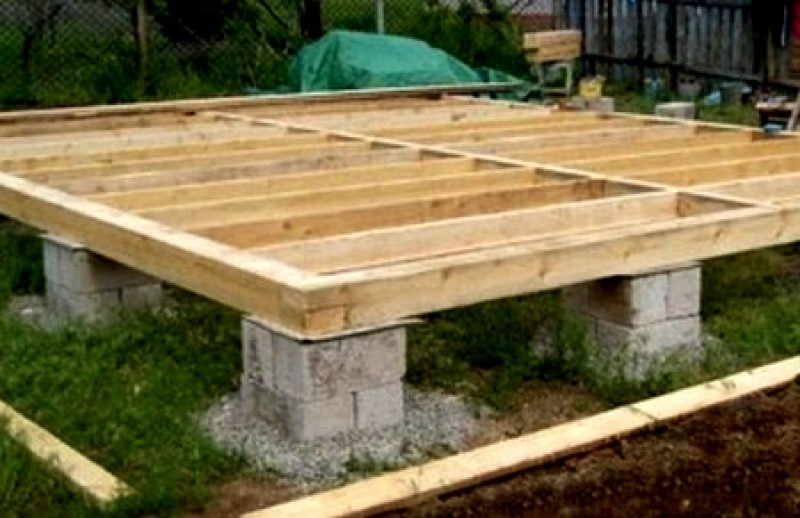

Пример столбчатого фундамента из блоков

Независимо от материала исполнения технология изготовления столбчатого фундамента примерно одинакова.

В качестве столбов можно применить:

• бетонные опоры, залитые в опалубку из асбоцементной или пластиковой трубы;
• кирпичную кладку;
• бетонные блоки;
• деревянные опоры, выполненные из профилированного или клееного бруса, актуально применение и оцилиндрованного бревна;
• винтовые сваи;
• столбчатый фундамент по технологии ТИСЭ.

Установка всех опор происходит по одному и тому же методу, за исключением винтовых свай, которые не требуют выполнения скважин, такая свая сама по себе является буром.

В первую очередь проводится разметка территории, перед которой строительную площадку очищают от плодородного слоя почвы, а в образовавшееся углубление засыпают песок.

Согласно проекту фундамента пробуриваются скважины для опор на 20-25 см ниже глубины промерзания грунта. Столбы должны быть расположены по всему периметру строения с шагом согласно рассчитанному по проекту. Как правило, эта величина составляет 1,5-2 м. Также располагают столбы по углам строения, в местах пересечения внутренних стен, в случае слабых лаг их тоже можно подпереть опорами.

В пробуренные скважины засыпается дренажная подушка из щебня и песка, который трамбуют при помощи металлического прутка или проливки водой.

В скважину монтируют опору, в зависимости от того, какой материал был выбран, происходит это разными способами.

Сравнение разных типов оснований

Рассмотрим сравнительную таблицу для некоторых видов фундамента, которые подходят для постройки деревянного дома.

Название	Срок готовности (дней)	Долговечность (лет)	Подходящие типы грунта	Стоимость
Ленточный заглубленный	40	Более 100	Любой	12000-16000 р/погонный метр (п.м.)
Ленточный мелкозаглубленный	40	До 100	С низкой подвижностью	2800-5200 р/ (п.м.)
Ленточный незаглубленный	30	50-100	Твердые с низкой подвижностью	1500-2000 р/п.м.
Столбчатый мелкозаглубленный	2-4	До 30	Малоподвижный не пучинистый	2500-6200 р/ 1 столб
Буронабивной	40	Более 100	Любой	2000-9500 р/п.м.
Ленточно-столбчатый	40	До 30	Любой	10000 р/м.п.
Свайно-забивной	1-2	Более 100	Любой	3800-6000 р/1 столб
Винтовой	1-2	До 30	Без сильных просадок	1100-6800 р/1 столб
Плитный	35	Более 100	Любой	15000 р/м3

Разброс по долговечности зависит от способа укрепления фундамента, материалов для его сборки, а также погодных условий. Стоимость различается в зависимости от глубины основания, размера свай, использованных материалов и сложности конструкции.

Основные критерии выбора фундамента

Отбор проб грунта поможет определить тип фундамента.

Для того чтобы четко определить выбор основного сооружения, необходимо провести серию работ, связанных с изучением всех характеристик населенного пункта. Поэтому проведение опроса является обязательным. Наиболее важными параметрами являются следующие:

1. Плотность, состав и тип почв, на основании которых определяется несущая способность почв.
2. Уровень грунтовых вод и глубина замерзания почвы. Это влияет на пористость и рыхлость грунтов, а также на возникновение сжимающих и сдвигающих напряжений в фундаментах.
3. Перепады высот на застроенной территории.

При анализе геодезических данных учитывается площадь и общий вес возводимого здания, а затем определяется, какой тип фундамента является наилучшим.

Не рекомендуется самостоятельно рассчитывать нагрузку на фундамент при наличии пористых или рыхлых грунтов, так как есть много нюансов, которые могут быть учтены только специалистом.

Фундамент для деревянного дома – СНиП, ГОСТ, нормативные документы

Строительство фундамента начинается с расчетов и ознакомления с требованиями. Среди документов, которые регламентируют отдельные аспекты строительства фундамента выделяют:

ГОСТ 13580-85 «Плиты железобетонные ленточных фундаментов».

СНиП -87 «Земляные сооружения, основания и фундаменты».

СНиП -83 «Основания зданий и сооружений».

СНиП -85 «Свайные фундаменты»

СП «Проектирование и устройство оснований и фундаментов зданий и сооружений».

Руководство по проектированию оснований и фундаментов на пучинистых грунтах.

Другие нормативные акты (региональные или же те, которые касаются работы на конкретных видах грунтов).

При этом стоит отметить, что рекомендации, приведенные в положениях и нормах, только в ключевых моментах определяют требования к процессу строительства. Но, частный дом может отличаться размерами, этажностью, материалом строительства. Соответственно, устройство фундамента под деревянный дом будет иметь массу вариаций, применяемых в каждом конкретном случае. Однако нужно учесть, что фундамент должен превышать уровень грунта на 500 мм.

Особенности выполнения различных опор для столбчатого фундамента

С момента непосредственного изготовления и установки столбов работы проводятся по-разному:

1. Если бетонная опора монтируется в плотную почву, допустимо заливание бетона непосредственно в грунт. В качестве гидроизоляции применяют куски рубероида, скрученные по диаметру отверстия и вставленные в него. Перед заливкой в скважину вставляется асбоцементная или пластиковая толстостенная труба, внутрь которой устанавливается П-образный металлический пруток в качестве арматуры. Проводят заливку бетонного раствора. Если для заливки применялась асбоцементная труба, она остается на месте в качестве не снимаемой опалубки, пластиковую трубу необходимо аккуратно удалить.
2. Если применяется технология ТИСЭ, то пред изготовлением узкой части опоры, низ скважины при помощи специального бура предварительно расширяется и заливается бетоном. После его первоначального схватывания выполняется заливка по вышеуказанному способу.
3. Установка деревянных опор предполагает обязательную обработку столбов антисептическими средствами против плесени и грибка, а также выполнение качественной гидроизоляции. Для этого конец бруса или бревна, находящиеся в земле, тщательно укутывают в листы рубероида, которые скрепляют между собой.
4. Винтовые сваи практически не требуют никакой подготовки и используются на участке с любой сложностью рельефа. Для таких опор важно только место установки и отсутствие на пути бура крупных каменистых вкраплений.
5. При необходимости поверх столбов изготавливают висячий ростверк.

Пример фундамента с висячим ростверком

Вернуться к оглавлению

Этап подъема дома, или работа с домкратом

Перед тем как выполнять подъем дома своими руками, очень важно подготовить участки, на которые будут устанавливаться домкраты. На каждую горизонтальную площадку следует положить щиты, доски или другой материал. Опорную площадь желательно сделать максимально большой

От пятачка домкрата до нижнего венца жилища укладывается стальная пластина (которую можно заменить уголком подходящего размера). Это позволит избежать повреждения бревна о пятачок. Далее попробуйте выполнить подъем, который будет пробным. В случае если при этом произошел сдвиг (от вертикали) домкратов, опорная площадка поправляется под устройство (домкрат)

Опорную площадь желательно сделать максимально большой. От пятачка домкрата до нижнего венца жилища укладывается стальная пластина (которую можно заменить уголком подходящего размера). Это позволит избежать повреждения бревна о пятачок. Далее попробуйте выполнить подъем, который будет пробным. В случае если при этом произошел сдвиг (от вертикали) домкратов, опорная площадка поправляется под устройство (домкрат).

Поднять дом следует так, чтобы высота составляла от 30 до 40 мм. Для подъема домов, как правило, применяют сразу два домкрата. В процессе работы должны принимать участие как минимум 2 человека. Следующим действием будет укладка под дом подкладок, с помощью которых можно будет освободить домкраты. После этого выполняется подъем все той же стороны. Высота подъема дома на этот раз должна составлять около 80 мм. Далее следует выполнить установку подкладок под дом.

Схема подъема дома с помощью домкрата и пластин.

После того как подъем первой стороны дома выполнен, следует приступить к установке домкратов с противоположной стороны жилища. Последующие действия аналогичны предыдущим. Далее снова возвратитесь к правой стороне дома. Установив домкраты, опустите шторки, в противном случае инструмент может вывернуться из-под жилища. Уже знакомые вам действия повторяются в той же последовательности до того момента, пока подъем дома не будет осуществлен.

При подъеме домов очень важно учитывать следующие правила:

В случае если вы сомневаетесь в правильности установки домкрата, процесс подъема жилья стоит прекратить и поставить инструмент правильно.
Поднимая дом домкратом, ни в коем случае нельзя подлезать под жилье. Также это касается рук и ног, вне зависимости от того, насколько надежными могут казаться временные подкладки

С особой осторожностью следует выполнять работу, если поднять дом вам предстоит после того, как прошел дождь, поскольку временно установленные подставки могут неравномерно осесть.

Если при подъеме произошел сдвиг дома вбок, установите домкраты на ту сторону, которая оказалась более низкой. При этом установка домкратов будет несколько отличаться, их положение должно быть не вертикальным, а наклонным. Наклон следует направить к желаемому положению, в котором должен находиться дом (угол должен быть равен приблизительно 60 градусам). С помощью домкратов необходимо подпереть венец жилища, для этого отлично подойдет прибитая к бревну упорная доска.

Принцип действия винтового домкрата.

Таким образом, дом будет стоять более надежно и не начнет сползать дальше. Другие два домкрата применяются для того, чтобы поднять противоположную часть дома (на 30 мм). Подложите под бревна венца по отрезку от трубы, диаметр которой равен от 1/2 до 3/4 дюйма. После того как поднять дом удалось, опустите его на заранее подготовленные катки. Следующие ваши действия (с помощью выставленных под наклоном домкратов) должны быть направлены на то, чтобы выполнить не только подъем дома, но и его горизонтальное перемещение.

В том случае если поднять дом удалось, но при этом по горизонтали его переместить не получается, выполните установку домкратов под меньшим углом (между осью инструмента и грунтом от 45 до 60 градусов).

Работать домкратами следует не торопясь, выполняя по несколько качков поочередно каждым инструментом. В противном случае (при длительной работе лишь с одним из выставленных под дом инструментов) жилье может постепенно сползти и закрутиться вокруг столба, установленного на фундаменте. Поднимать дом необходимо строго в указанной последовательности.

Какой фундамент лучше для дома из бревна

Дома из оцилиндрованного бревна пользуются устойчивым спросом благодаря удачному сочетанию эстетичного внешнего вида, теплоизоляционных свойств, экологичности, удобству монтажа и доступной цене. Бревенчатый дом долговечен, если соблюдать технологию возведения и использовать защитные составы для древесины.

Кроме того, важно правильно подобрать и обустроить фундамент, иначе неравномерная деформация подземного основания приведет к перекосам сруба. Это чревато не только заклиниванием дверей и окон, но и появлением щелей между венцами, возникновением трещин в бревнах, постепенным разрушением конструкции.

Чтобы правильно выбрать тип фундаментного основания, необходимо учитывать характеристики грунта на участке строительства, уровень залегания подземных вод, габариты дома (общую площадь, этажность), а также свойства самих фундаментных конструкций. Существуют следующие виды фундаментов:

• плитные;
• столбчатые;
• свайные (в том числе свайно-винтовые);
• ленточные (монолитные, сборные).

Определяя, какой фундамент лучше для дома из бревна, важно разобраться в принципах монтажа и эксплуатационных свойствах каждого вида основания.
