Вынос круговой кривой электронным тахеометром Sokkia CX

Для того чтоб понять как вынести круговую кривую электронным тахеометром sokkia в натуру нужно ознакомится с специальным режимом. Данный режим позволяет оператору задать дугу по различным параметрам, например, по координатам точки "Начало кривой", и вынести эту дугу и точки (смещения) вдоль нее.

Ввод данных дуги

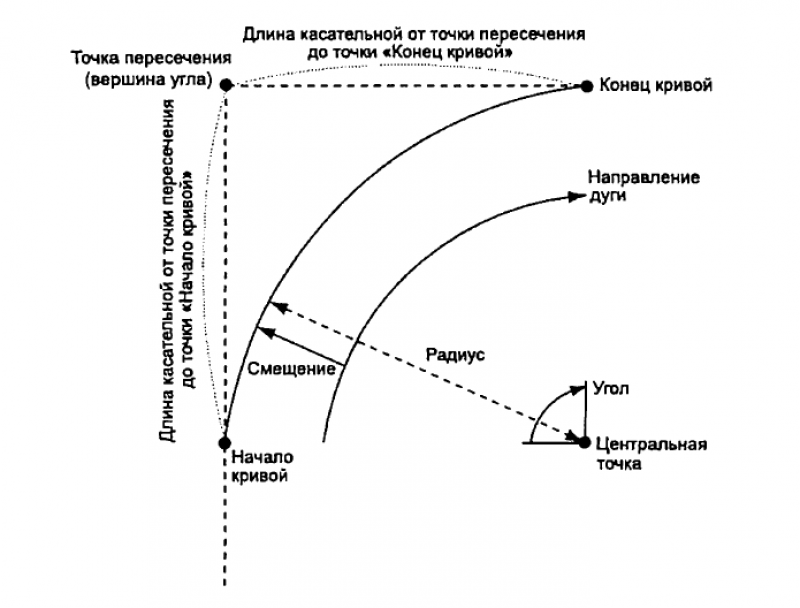

Дуга определяется следующими параметрами: радиусом дуги, углом, координатами точек "Начало кривой", "Центр", "Конец кривой" и др. Дуга также может быть определена путем выполнения наблюдений на эти точки.

Задание дуги по введенным координатам

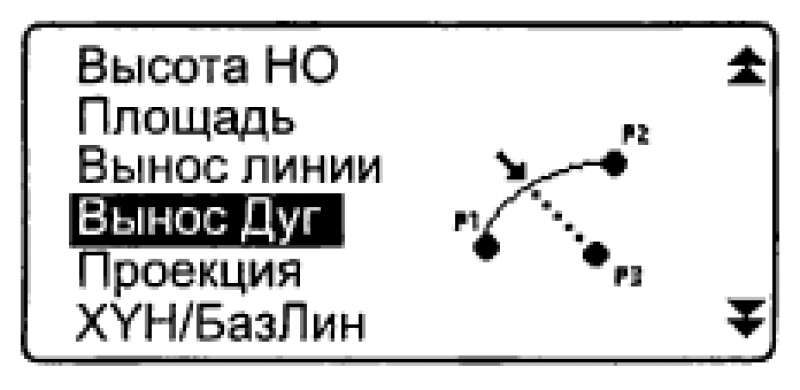

1. На 2-й странице экрана режима измерений нажмите клавишу [МЕНЮ] и выберите "Вынос Дуг".

2. Введите данные о станции. "Ввод данных о станции и дирекционного угла"

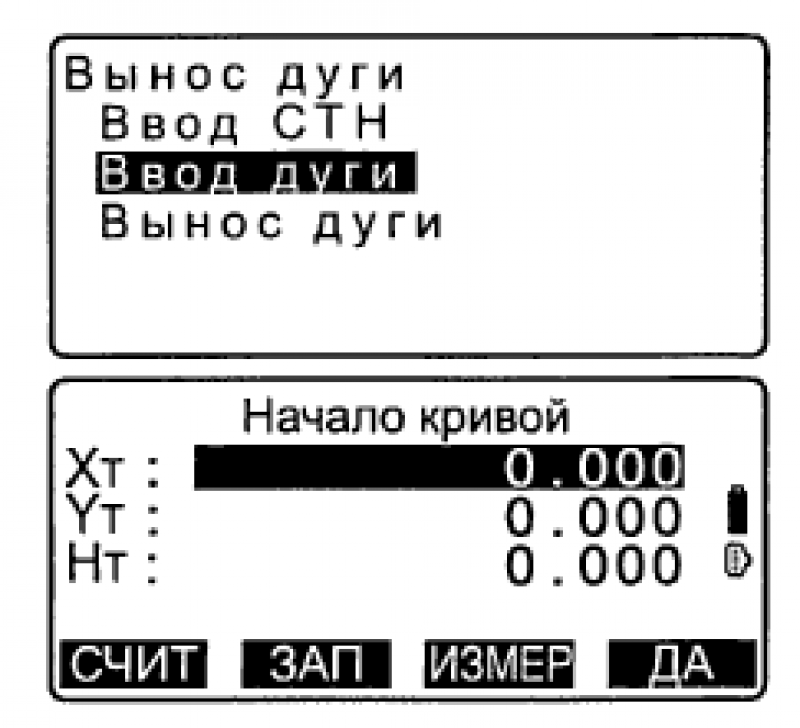

3. В окне экрана <Вынос дуги> выберите "Ввод дуги”. С помощью клавиши [СЧИТ] можно считать из памяти и использовать сохраненные ранее координаты. "Ввод данных о станции и дирекционного угла ПРОЦЕДУРА Считывание координат из памяти"

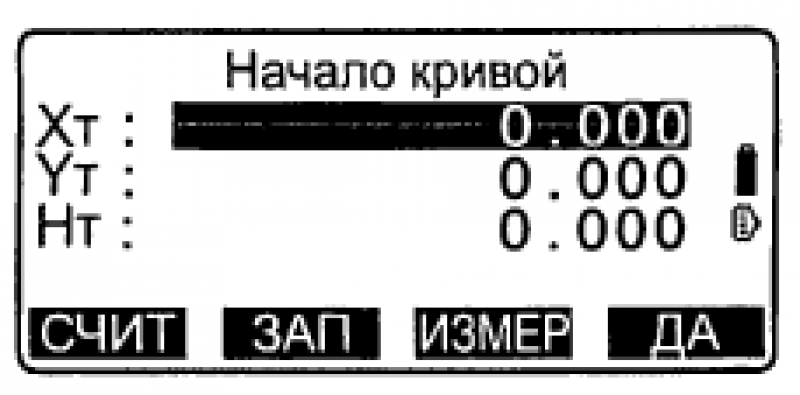

4. Введите данные для точки "Начало кривой" и нажмите [ДА].

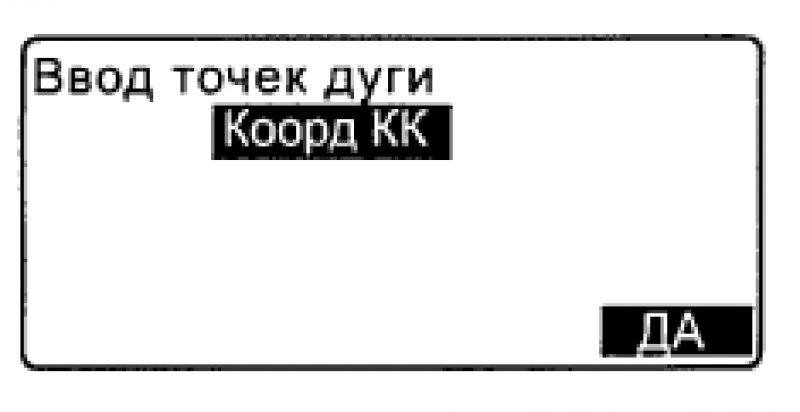

5. Нажмите клавиши "лево/право" для выбора координат, затем нажмите [ДА].

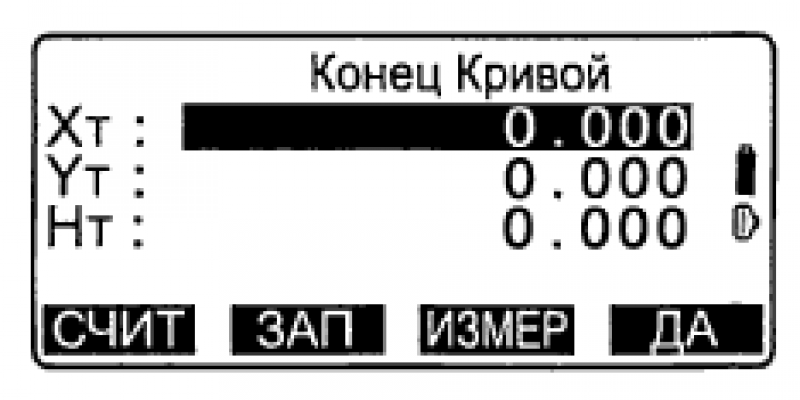

Коорд КК:                       Введите данные для точки "Конец кривой".
Коорд КК/Центр:            Введите данные для точек "Конец кривой" и "Центр кривой".
Коорд КК/ВУ:                  Введите данные для точки "Конец кривой" и точки пересечения касательных.
Коорд Центр:                 Введите данные для точки "Центр кривой".
Коорд ВУ:                       Введите данные для точки пересечения, касательных.
Коорд Центр/ВУ: Введите данные для точки "Центр" и точки пересечения касательных.
6. Введите координаты, указанные на шаге 5.
7. Для продолжения ввода параметров дуги нажмите [ДА].

При вводе координат нескольких точек вместо клавиши [ДА] появляется [СЛЕД]. Нажмите ее, чтобы ввести данные по следующей точке.

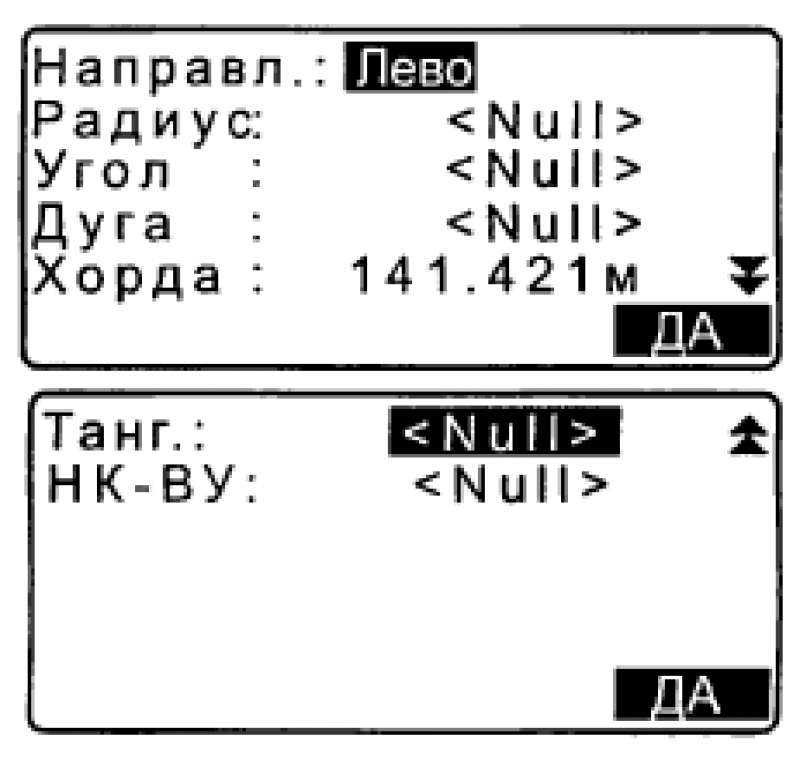

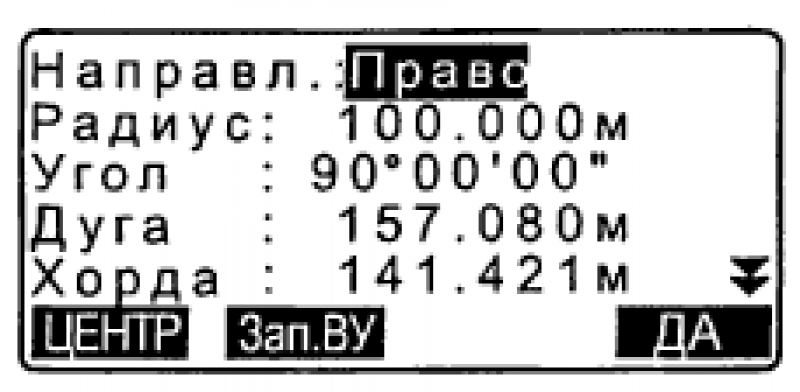

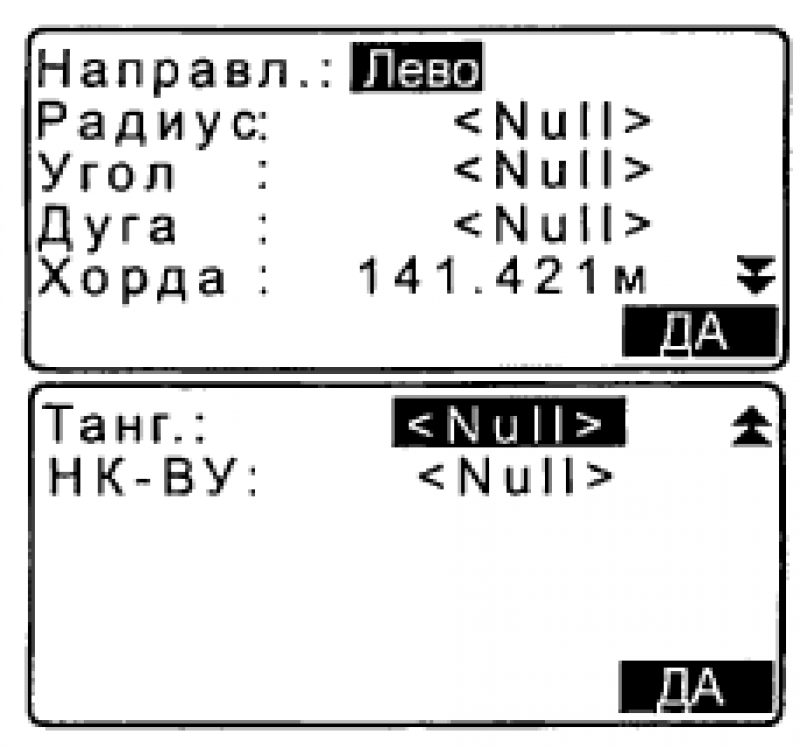

Введите остальные параметры. (1) Направление (направо или налево поворачивает дуга от точки "Начало кривой")
(2) Радиус (радиус дуги)
(3) Угол (стягивающий дугу угол)
(4) Дуга (расстояние вдоль дуги)
(5) Хорда (прямая линия от точки "Начало кривой" до точки "Конец кривой")
(6) Танг, (длина касательной от точки их пересечения до точки "Конец кривой" или точки "Начало кривой")
(7) НК-ВУ (азимут тангенса от точки начала кривой до точки пересечения касательных)
Количество вводимых параметров может быть ограничено в зависимости от координат, заданных на шаге 5. "Задание координат и параметров кривой"

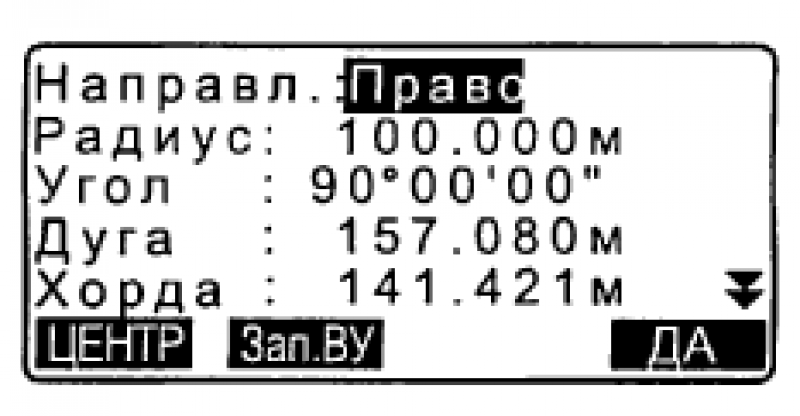

8. Введите параметры кривой, затем нажмите {ENT}. Остальные параметры вычисляются. [Коорд КК]: Запись вычисленных координат точки "Конец кривой". [Центр]: Запись вычисленных координат точки "Центр кривой". [Зап ВУ]: Запись вычисленных координат точки пересечения касательных.
9. Нажмите [ДА] в экране на шаге 9 для ввода дуги. Отображается экран <Вынос Дуг>. Переходите к измерению для выноса дуги. "Вынос дуги", шаг 2
Измерение по выносу дуги можно также выполнить, нажав клавишу [ВН.Дуг], предварительно разместив ее на экране режима измерений.

Задание кривой по измеренным точкам

1. На 2-й странице экрана режима измерений нажмите [МЕНЮ] и выберите "Вынос Дуг".
2. Введите данные о станции. "Ввод данных о станции и дирекционного угла"
3. В окне экрана <Вынос дуги> выберите “Ввод дуги.

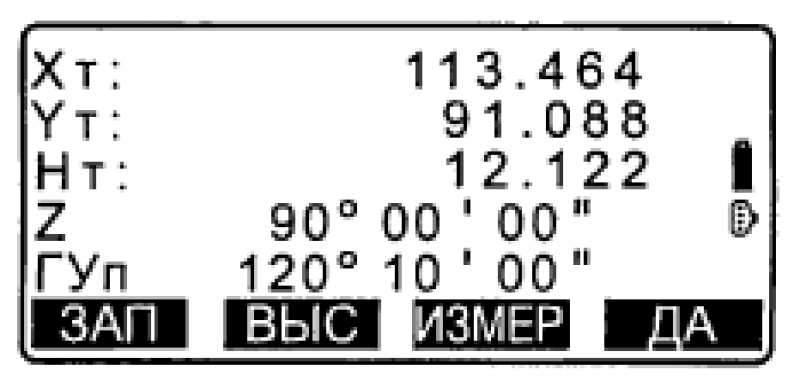

4. Наведитесь на точку "Начало кривой” и нажмите [ИЗМЕР]. Для остановки измерений нажмите [СТОП]. Если инструмент находится вне диапазона работы компенсатора, выводится соответствующий экран. Приведите инструмент к горизонту. "Приведение к горизонту".



5. Нажмите [ДА] для использования результатов измерений на точку "Начало кривой”.
Нажмите клавишу [ИЗМЕР] для выполнения повторного измерения на первую точку.
Нажмите [ВЫС], чтобы ввести высоту инструмента и отражателя.

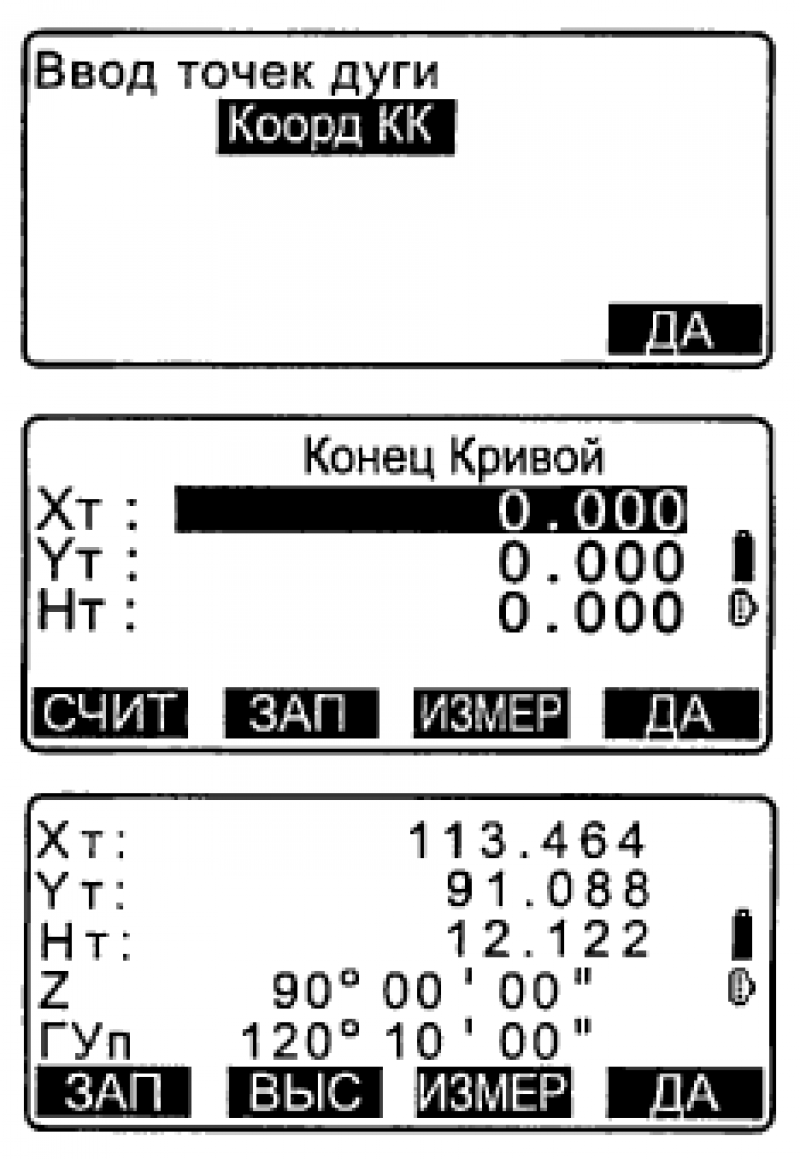

6. Для выбора координат используйте клавиши «лево право» затем нажмите [ДА].

7. Наведитесь на точку "Конец кривой"/"Центр'/"Пересечение касательных" и нажмите клавишу [ИЗМЕР].
8. Нажмите клавишу [ДА] для использования результатов измерений на точку "Конец кривой/"Центр/"Пересечение касательных".
Нажмите клавишу [ИЗМЕР] для выполнения повторного измерения на вторую точку.
Нажмите [ВЫС], чтобы ввести высоту инструмента и отражателя.
При вводе координат нескольких точек вместо клавиши [ДА] появляется [СЛЕД]. Нажмите ее, чтобы ввести данные по следующей точке.
9. Введите остальные параметры.
(1) Направление (направо или налево поворачивает дуга от точки "Начало кривой")
(2) Радиус (радиус дуги)
(3) Угол (стягивающий дугу угол)
(4) Дуга (расстояние вдоль дуги)
(5) Хорда (прямая линия от точки "Начало кривой" до точки "Конец кривой")
(6) Танг, (длина касательной от точки их пересечения до точки "Конец кривой" или точки "Начало кривой")
(7) НК-ВУ (азимут тангенса от точки начала кривой до точки пересечения касательных)
Количество вводимых параметров может быть ограничено в зависимости от координат, заданных на шаге 5.

10. Введите параметры кривой, затем нажмите {ENT}. Остальные параметры вычисляются.
 [КоордКК]: Запись вычисленных координат точки "Конец кривой". [Центр]: Запись вычисленных координат точки "Центр кривой". [Зап ВУ]: Запись вычисленных координат точки пересечения касательных.

11. Нажмите [ДА] в экране на шаге 10 для ввода дуги. Отображается экран <Вынос дуги>. Переходите к измерению для выноса дуги. "Вынос дуги", шаг 2.
Измерение по выносу дуги можно также выполнить, нажав клавишу [ВНДуг], предварительно разместив ее на экране режима измерений.
Ввод координат и параметров кривой
Количество вводимых параметров может быть ограничено в зависмости от координат, заданных на шаге 5/6. Параметры, которые можно ввести, помечены кружком (О). Параметры, которые ввести невозможно, помечены крестиком ( х ).

О чем следует помнить при выполнении выноса дуги. В некоторых случаях невозможно вычислить параметры: когда Радиус < Хорда /2 когда Дуга < Хорда когда ВУ-КК х 2 < Хорда когда угол между касательными и азимут угла между точками "Начало кривой" и "Конце кривой" равен 0° или превышает 180°.

Вынос дуги

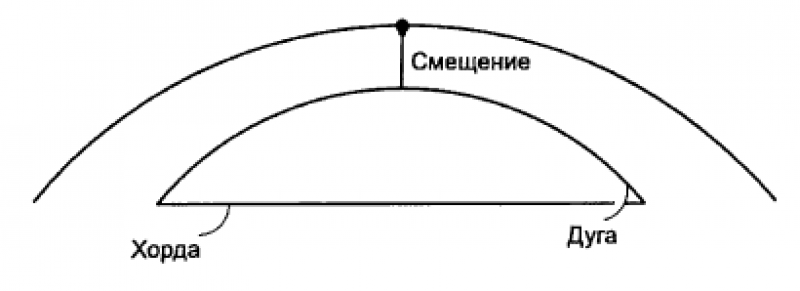

Измерения по выносу дуги могут использоваться для определения координат нужных точек, расположенных вдоль дуги, в результате ввода значений длины дуги (или хорды) и смещения относительно самой дуги.

Параметры дуги должны быть заданы до выполнения измерений.

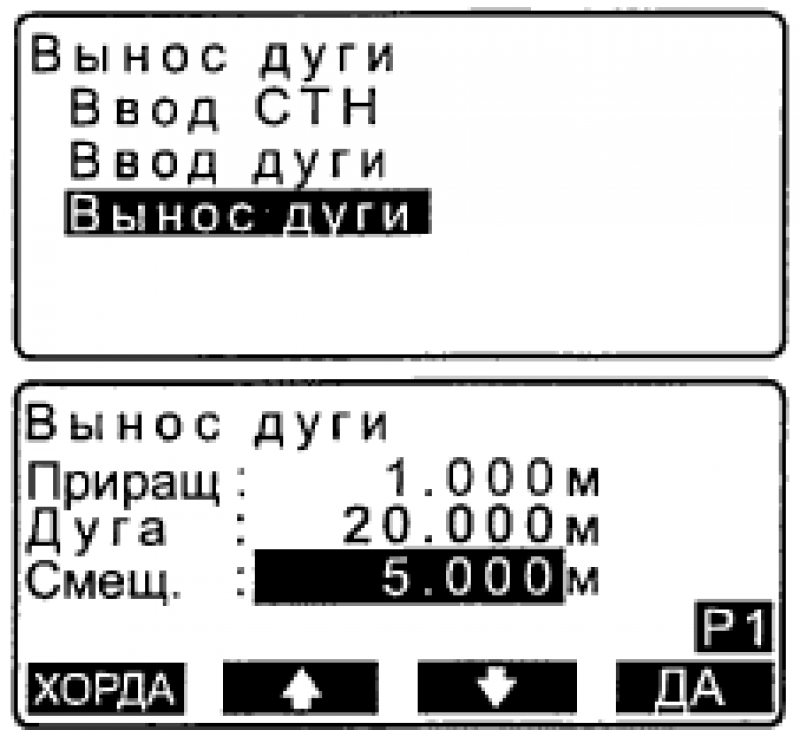

1.  В окне экрана <Вынос дуги> выберите "Вынос дуги”.
2.  Задайте следующие параметры.
(1)    Приращ: Значение, на которое можно увеличить/уменьшить смещение при нажатии программных клавиш со стрелками.

(2) Дуга: Расстояние вдоль заданной дуги от точки "Начало кривой" до определяемой точки.
(2)’ Хорда: Расстояние вдоль хорды заданной дуги от точки "Начало кривой" до определяемой точки.
(3) Смещение: Расстояние от определяемой точки до точки на кривой, параллельной изначально заданной дуге. Положительное значение указывает, что дуга смещена вправо, а отрицательное - что она смещена влево.

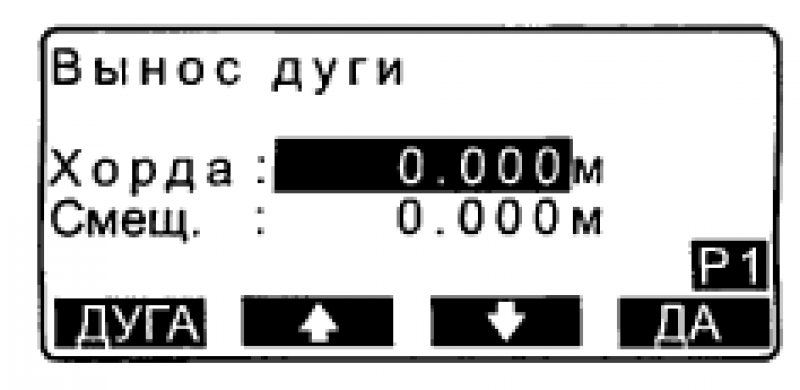

Нажмите [ХОРДА] для перехода в режим ввода параметров хорды.
Используйте экранные клавиши «вверх/вниз» со стрелками для увеличения/уменьшения значения на величину, заданную в поле "Шаг".

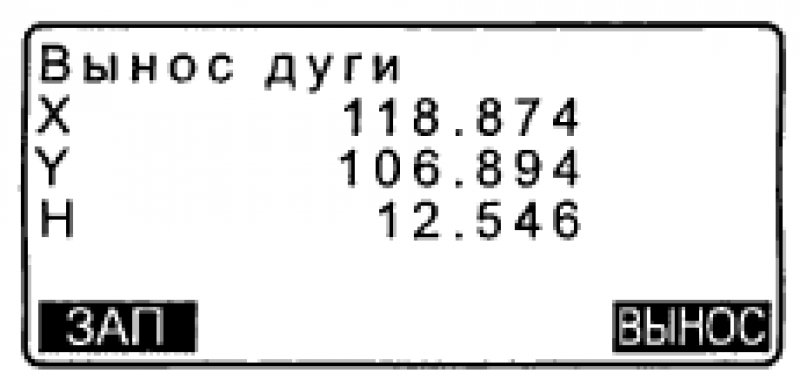

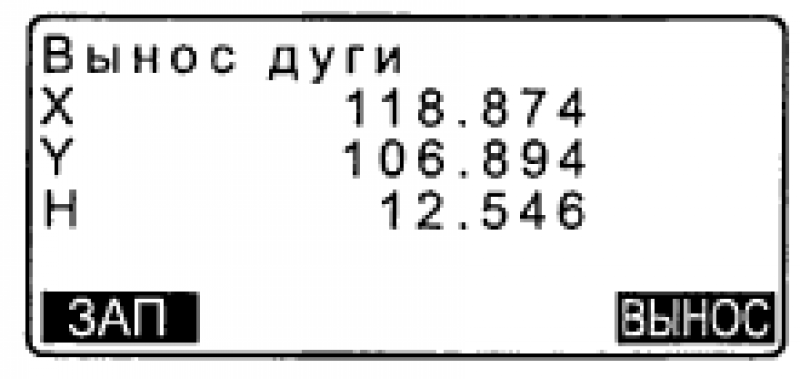

3. Нажмите [ДА] в экране на шаге 2. Координаты измеряемой точки вычисляются и выводятся на экран.
 [ЗАП]: значения координат записываются как данные известной точки. Способ записи: "Сохранение/удаление данных известной точки"
Нажмите клавишу [ВЫНОС] для перехода в режим выноса в натуру нужной точки. "ВЫНОС В НАТУРУ".

4. Нажмите клавишу {ESC}. Продолжайте измерения (повторите действия с шага 2).

Смещение дуги

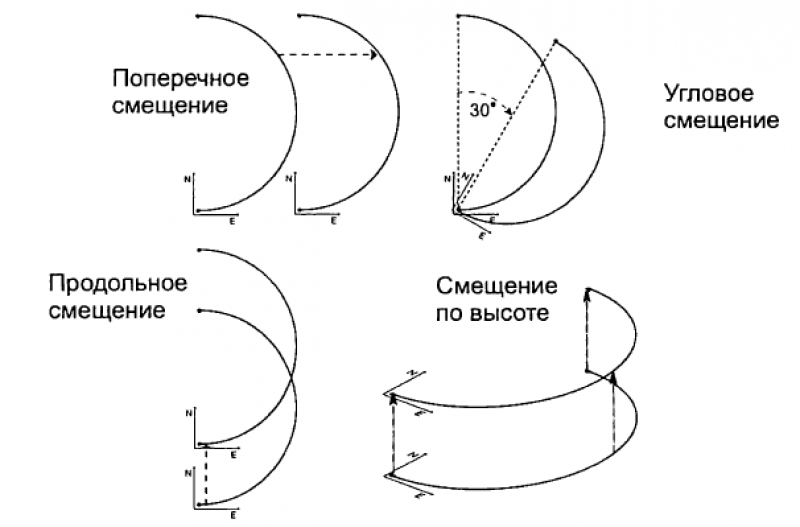

Дуга может быть смещена в трех плоскостях с использованием четырех способов: продольное смещение (по оси X), поперечное смещение (по оси У), смещение по высоте (по оси Н) и угловое смещение (поворот).

1. В окне экрана <Вынос дуги> выберите "Вынос дуги”.

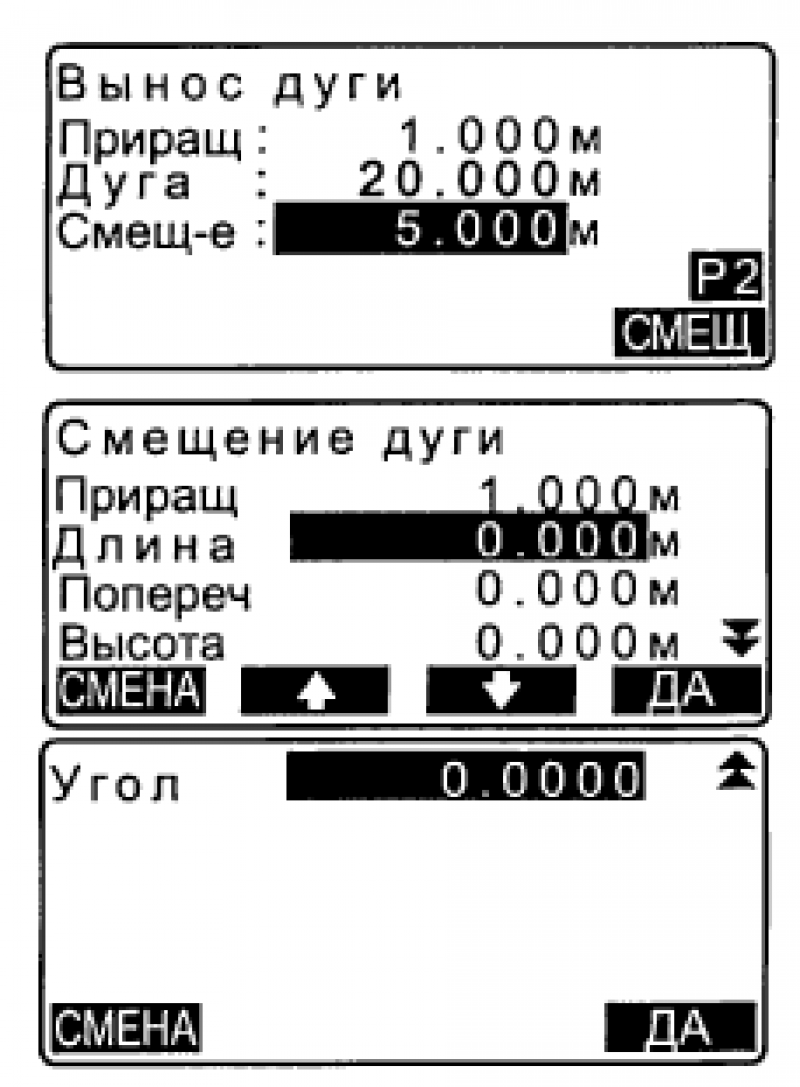

2. Нажмите {FUNC}, а затем [СМЕЩ]. Отображается экран <Смещение дуги>.
3. Задайте следующие параметры.
(1) Приращ: Значение, на которое можно увеличить/уменьшить смещение при нажатии программных клавиш со стрелками.
(2) Длина: Продольное смещение (по оси X)
(3) Попереч: Поперечное смещение (по оси У)
(4) Высота: Смещение по высоте (по оси Н)

(5) Угол: Угловое смещение используйте экранные клавиши со стрелками для увеличения / уменьшения значения на величину, заданную в поле "Приращ".
4. Для возврата в экран на шаге 2 нажмите [ДА].
[СМЕНА]: Данная клавиша позволяет сместить координаты базовой линии на величину, заданную в экране <Смещение дуги>.
5. Нажмите клавишу [ДА] в экране на шаге 2. Координаты измеряемой точки вычисляются с учетом смещения дуги и выводятся на экран.
