Пункты разбивочных сетей строительных площадок

Рубрика: Геодезия

Приобретают особое значение во всем ряду основных геодезических работ ввиду своей связанности с технологическими строительными процессами. В первую очередь от правильной организации построения, проектирования, сохранности пунктов и дальнейшего их развития в процессе строительства зависит вся геометрия сооружений. Это проявляется при обеспечении необходимой точности в момент геодезических измерений. Тем более, что измерения привносят свой отрицательный вклад в общую сумму погрешностей, участвующих в каждом технологическом процессе при возведении строительных конструкций. Важно понимание этого в первую очередь от руководителей организации и линейных инженерно-технических работников, которые в практической деятельности и с учетом нормативных требований должны оказывать поддержку специалистам геодезической службы. Что характерно, довольно редко встречающейся структуры на предприятиях и не многочисленной по своему количественному составу специалистов.

Проектирование пунктов и разбивочных сетей

Зависит от площади застраиваемой территории, количества объектов на ней, сроков строительства и многих других аспектов. Известно, что разбивочная основа представляют общую геодезическую систему построения жестких пунктов с определением на них координат по всей строительной площадке. В нее входят опорная сеть, внешняя основа, внутреннее обоснование.

Вся система построений формируется, рассчитывается и проектируется в составе ПОС, как организационного и технического документа перед началом строительства. А так же при подготовке более детального проектирования, в том числе и по закладке пунктов всей системы разбивочных сетей в ППР Отдельные проекты, предусмотренные на высотное строительство, разрабатываются в виде ППГР.

Важными критериями для покрытия пунктами разбивочных сетей строительных площадок являются их месторасположения. Это связано с многочисленными факторами и рисками по их сохранности в связи с ведением земляных и монтажных работ, устройством складских и временных сооружений и так далее. Практически ни одна стройка не обходится, к сожалению, без уничтожения какого-то их количества.

При закладке пунктов разбивочных сетей строительных площадок и при развитии всей системы геометрических сетей основополагающий принцип построения от общего к частному должен выполняться неизменно. Типовая схема разбивочных сетей показана на рис.1. Изначально, в местах специально для этого определенных проектом, закладываются пункты будущей опорной сети. По выбранной технологии геодезических работ осуществляются все измерения, вычисления и уравнивания по запланированной программе работ. От созданной основы в дальнейшем развивается внешняя разбивочная сеть, в которую входят не только пункты строительной сетки, но и центры закрепления основных осей сооружения. После возведения цокольной части здания на нулевом этаже, как правило, формируется внутренняя разбивочная сеть с устройством геодезических знаков внутри контура здания по определенной оптимальной схеме.

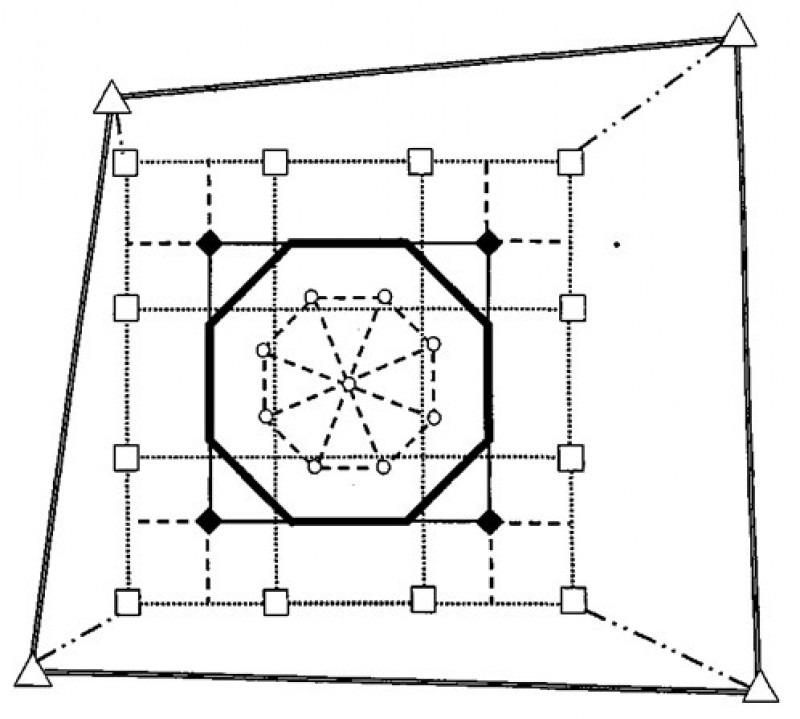

Типовая схема разбивочных сетей строительной площадки.

Рис.1. Типовая схема разбивочных сетей строительной площадки.

  •  пункты опорной сети;
  •  центры внешней разбивочной основы;
  •  знаки закрепления основных осей сооружения;
  •  точки внутреннего обоснования;
  •  привязка внешней основы с опорной сетью;
  •  контур сооружения.

Построение и типы пунктов

Перед тем как начать работы по созданию разбивочных сетей необходимо отметить следующее. За этот вид геодезических работ ответственен заказчик проекта. В его обязанности входит к началу основных строительных работ передача генеральному подрядчику по акту готовой разбивочной основы с закрепленными пунктами и соответствующей документацией. В соответствии с регламентированными требованиями СНиП и для удобства геодезических работ предписывается очистить и выполнить планировку участка работ, а при необходимости и снять почвенный растительный слой.

Тип закладываемых пунктов базовой опорной сети, равно как и точность выполняемых геодезических работ в ней зависит от характеристик будущего строительного объекта. Места закладки указываются, как правило, на генеральном плане. При значительных размерах строительной площадки по всей территории района устраивается так называемая строительная прямоугольная сетка в виде закрепленных в грунт знаков через определенные расстояния 50, 100 или 200 метров. При строительстве одиночных зданий геодезические пункты устраиваются вдоль основных осей и деформационных швов. При многочисленных и не больших участках работ, разбросанных по большой территории, возле каждого из них устраиваются по две пары базисов с жесткими дирекционными углами, также как при линейном строительстве дорог.

В современном строительстве от скорости и продолжительности общестроительных работ зависит типы закладываемых геодезических пунктов разбивочных сетей на строительных площадках. Так при возведении зданий до пяти этажей и продолжительности строительства до полугода геодезический центр (на рис.2) может быть представлен в виде металлического стержня арматуры (1) диаметром не менее 16 мм и глубиной заложения до 500мм.

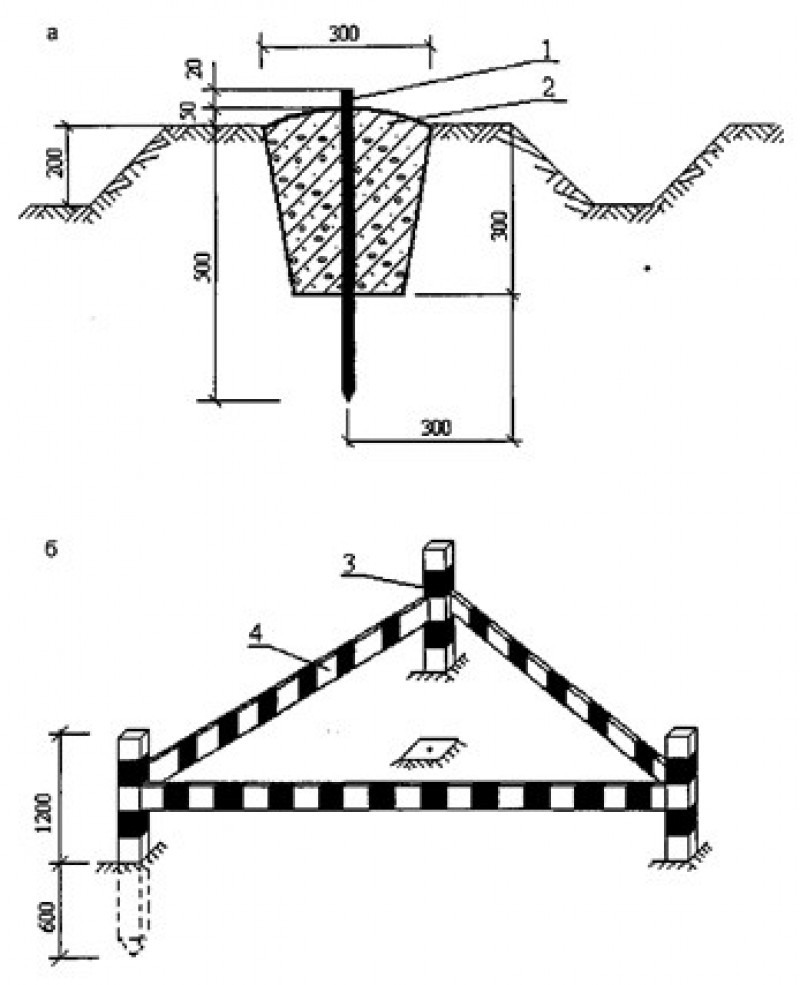

 Закрепление и ограждение центра при сроках возведения до 6 месяцев зданий до 5 этажей и до15 метров в высоту.

Рис.2. Закрепление и ограждение центра при сроках возведения до 6 месяцев зданий до 5 этажей и до15 метров в высоту.

Вокруг верхней его части с длиной стороны квадрата 300 мм в верхнем основании и аналогичным значением глубины заложения бетона укладывается бетонная смесь (2). Вся конструкция знака огораживается столбиками (3) из деревянных кольев или металлической трубы, соединенными между собой ярко окрашенными досками, металлической полосой или сигнальной лентой (4).

При длительности общего строительства до шести месяцев и сооружении здания высотой более пятнадцати метров и пяти этажей геодезический знак устраивается в выемке глубиной до 800 мм и шириной до 400 мм (рис.3). Конструкция самого центра представляет металлическую трубу (3) с диаметром не менее 30 мм с горизонтальным якорем (4) в нижней части и наваренной сверху пластиной (2) размерами 200×200×10 (мм). Изначально выемка заполняется песком до 100 мм глубиной, затем немного бетонной смеси. После чего вставляется знак и вокруг окончательно укладывается бетон, а сверху пластины знак укрывается деревянной доской. Вокруг знака устраивается канавка глубиной до 200 мм.

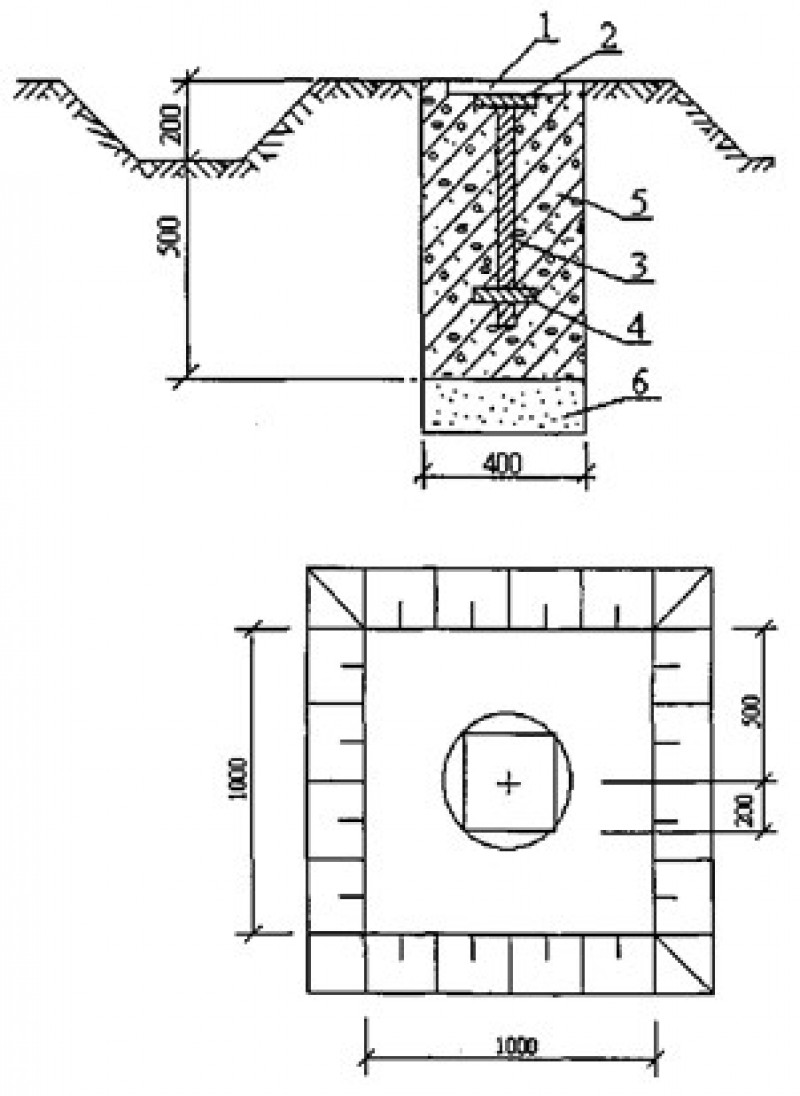

Закрепление центра с периодом строительства до полугода с этажностью более 5 этажей и высотой более 15 метров.

Рис.3. Закрепление центра с периодом строительства до полугода с этажностью более 5 этажей и высотой более 15 метров.

При продолжительности строительства сооружений более полугода, как видно из рис.4 глубину геодезического центра следует рассчитывать. По своей конструкции он практически возделывается по такой же схеме и размерам. За исключением единственного параметра, который следует определить из таблицы 1. Этим параметром является глубина заложения центра.

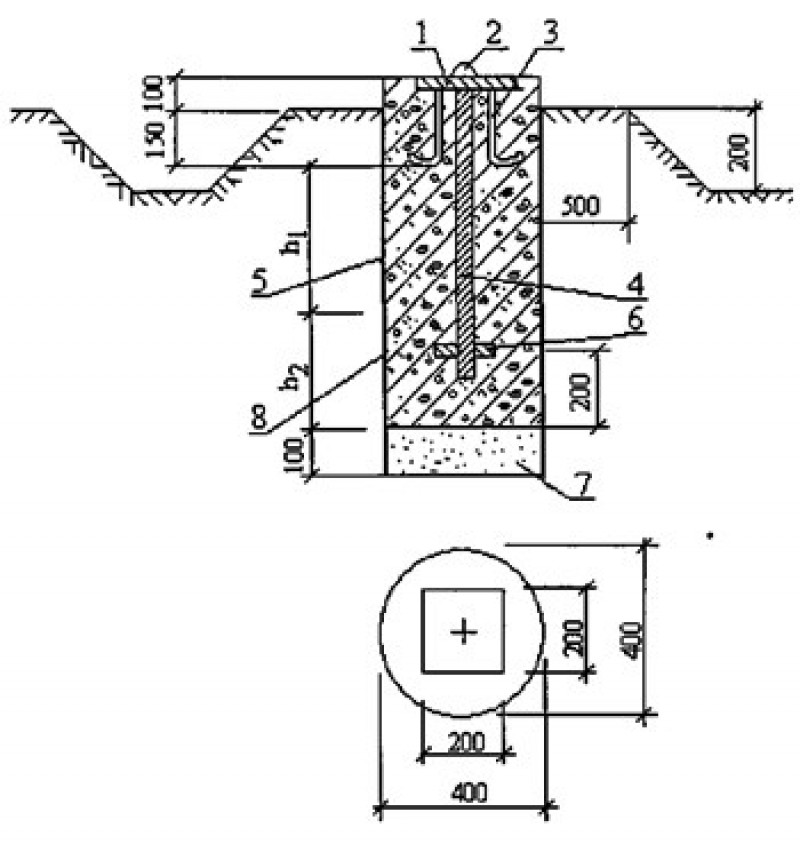

Закрепление центра при возведении зданий более полугода.

Рис.4.Закрепление центра при возведении зданий более полугода.

Как видно из таблицы 1 величина глубины закладки геодезического центра зависит от двух параметров:

  • значений глубины промерзания грунтов;
  • состава и структуры грунтов.

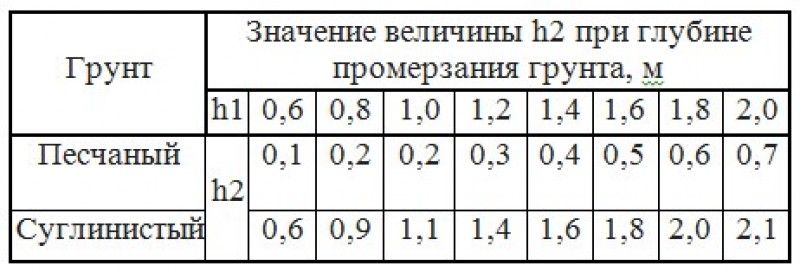

Определение глубины заложения центра.

Таблица 1. Определение глубины заложения центра.

При выборе глубины промерзания грунтов в вашей местности (h1) по составу грунта (песчаный или суглинок) выбирается параметр (h2). Суммировав оба выбранных значения, получают глубину заложения конструкции центра.

Все эти типы центров в соответствии со СНиП имеют рекомендательный характер. Это означает, что можно производить закладку и другой формы конструкций (рельсы, анкера, сваи), но глубинные значения лучше всего не изменять в меньшую сторону.

При современном развитии приборостроения геодезисты в последние годы имеют удовольствие работать с такими универсальными приборами как электронные тахеометры с безотражательным режимом работы. Очень часто в качестве пунктов разбивочной сети на строительных площадках используются само наклеивающиеся пленочные отражатели типа ОП-50 (рис.5).

Марка само наклеивающаяся типа ОП-50.

Рис.5. Марка само наклеивающаяся типа ОП-50.

Совместное их применение с методом линейно-угловых засечек, использованием функциональных возможностей электронных тахеометров дает очень точные результаты по координированию и обеспечению пунктами разбивочной сети строительных площадок.

Кроме пленочных отражателей успешно в качестве закладываемых центров используются в твердом покрытии (бетоне, асфальте, стене) дюбеля-гвозди, которые также применяются при формировании пунктов внутренней разбивочной сети (рис.6.).

Закрепление центра дюбель-гвоздем.

Рис.6. Закрепление центра дюбель-гвоздем.

Все центры выделяются определенным цветом, подписываются и нумеруются, оконтуриваются водопринимающей канавой и заградительными сооружениями (рис.2), закрываются деревянными крышками (рис.3, 4) и обязательно сдаются актом приема-передачи, как охраняемые сооружения ответственному линейному ИТР.
